背景
以下方案以UAT环境为例：
为符合安全审计要求，需要对阿里云项目中的ACK集群进行严格的访问控制，具体要求如下：
-
生产环境的应用仅能访问生产环境的数据库。
-
UAT环境的应用仅能访问UAT环境的数据库。
方案及步骤
方案概述
在阿里云环境中，应用（app）和数据库（db）分别部署在两个不同的ACK集群。app集群的生产环境和UAT环境位于同一子网，并且每个Pod都有独立的IP地址，且出集群时不通过节点IP。
当前应用通过db集群的Service（svc）地址连接数据库，实质上是通过负载均衡（LB）进行通信。为了增强安全性，我们计划通过在LB上配置ACL白名单来限制连接源。但是，由于app集群的生产环境和UAT环境处于同一子网，无法通过网段来配置ACL，因此需要采用固定Pod IP地址来进行访问控制。
方案步骤
1. 固定Pod IP地址：
a) 启用ACK Trunk ENI功能，并创建PodNetworking CRD，以固定StatefulSet类型Pod的IP地址。
b) 由于目前的应用是Deployment类型，而不是StatefulSet，因此需要将Deployment类型的Pod动态转换为StatefulSet类型，以便为Pod提供固定IP。
**2.**避免集群内走IPVS表：
a) 在集群内部，默认情况下，使用LB访问时流量会经过ipvs表，这样会导致LB ACL在同集群内无法控制。如果希望流量不经过内部的ipvs表，而是通过集群外部进行负载均衡，必须为Service添加注解，指定外部负载均衡的hostname。通过以下注解，可以确保流量通过集群外部的负载均衡，而不是走集群内部的ipvs表：
service.beta.kubernetes.io/alibaba-cloud-loadbalancer-hostname: "${your_service_hostname}"b) 作用：该注解指定了负载均衡器的外部域名，使流量可以绕过集群内部的ipvs表，直接通过外部负载均衡器进行路由。
**3.**ACL白名单控制：
a) 由于生产和UAT环境在同一子网，无法通过子网网段进行ACL控制。解决方法是通过固定Pod的IP地址，并在LB上配置ACL白名单，只允许特定IP地址（即固定的Pod IP）访问数据库，从而提高安全性。
固定Pod IP地址
查看已有集群是否支持使用Trunk ENI功能
-
对于ACK专有集群，无需执行此步骤。但是需要额外申请Trunk实例使用权限。请向ECS提交工单申请即可使用Trunk ENI功能。
-
对于存量ACK托管集群或是由ACK专有集群迁移过来的ACK托管集群，需要查看集群是否支持使用Trunk ENI功能，并修改配置。无需额外申请Trunk实例使用权限。
执行以下命令，检查token配置：
kubectl get secret -nkube-system addon.network.token预期输出如下所示：
|---------------------|--------|------|-----|
| NAME | TYPE | DATA | AGE |
| addon.network.token | Opaque | 1 | 69m |
如果存在token配置，则执行下一步；如果不存在token配置，表明该集群不支持使用Trunk ENI功能，请新建集群支持Trunk ENI功能。
开启terway-eniip并为集群启用Trunk ENI功能
-
登录容器服务管理控制台，在左侧导航栏选择集群。
-
在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。
-
在组件管理页面，单击网络页签，找到terway-eniip组件。
-
在terway-eniip卡片，单击升级，升级terway-eniip组件到最新版本。
如果卡片上没有升级字样，说明当前组件已经是最新版本，请跳过此步骤。
1.开启terway-enniip。
执行如下命令，编辑eni-config：
kubectl edit cm -nkube-system eni-config编辑YAML文件的eni-config参数：
|---------------------|-------------------------|----------------------------------|
| 参数 | 值 | 说明 |
| enable_eni_trunking | true | 启用Trunk ENI功能。开启后不可关闭。 |
| credential_path | /var/addon/token-config | 对于ACK托管集群，如果YAML文件中不存在该参数，请自行添加。 |
-
请勿修改其他参数。
-
eni-config内容需要为合法JSON格式。
配置参数示例如下：
apiVersion: v1data: eni_conf: | { "min_pool_size": 0, "enable_eni_trunking": true, "credential_path": "/var/addon/token-config", ... }kind: ConfigMap执行如下命令，重启terway pods，使配置生效：
kubectl delete pod -n kube-system -l app=terway-eniip- 请在terway-eniip参数配置完成后，在组件管理页面的网络页签，安装terway-controlplane组件。安装结束后，在terway-controlplane卡片上可以看到已安装字样。
创建网络自定义资源PodNetworking
Terway增加一种名为PodNetworking的自定义资源来描述网络配置。您可以创建多个PodNetworking来规划不同的网络平面。
-
登录容器服务管理控制台，在左侧导航栏选择集群。
-
在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择工作负载 > 自定义资源。
-
在自定义资源页面，单击使用YAML创建资源。
创建PodNetworking的示例如下：
apiVersion: network.alibabacloud.com/v1beta1kind: PodNetworkingmetadata: name: podnetworking-185spec: allocationType: type: Fixed # Pod IP分配的策略，可以取值为Elastic或Fixed。 releaseStrategy: Never # 只有将type配置为Fixed时，releaseStrategy参数才有效；type的配置为Elastic时，无需配置releaseStrategy和releaseAfter参数。 releaseAfter: "1h" # 在releaseStrategy为TTL模式下，releaseAfter参数才有效。 selector: namespaceSelector: matchLabels: appname: "185"status: status: Ready 为命名空间添加匹配标签
在部署PodNetworking自定义资源后，需要为指定命名空间增加匹配的标签，确保与PodNetworking的规则相匹配。
kubectl label ns abc-185-7db8e appname="185" 手动改造deployment创建应用Pod
当创建Pod时，Pod将根据标签与PodNetworking资源进行匹配。如果Pod没有匹配到任何PodNetworking资源，它将默认使用ENI提供的IP。如果有匹配的PodNetworking，Pod将按照该资源定义的配置来分配ENI。
apiVersion: apps/v1kind: StatefulSetmetadata: labels: log_temp_id: rowBased projectkey: abc-ba7b5 name: abc-ba7b5 namespace: abc-185-7db8espec: replicas: 2 revisionHistoryLimit: 10 selector: matchLabels: log_temp_id: rowBased projectkey: abc-ba7b5 template: metadata: labels: log_temp_id: rowBased projectkey: abc-ba7b5 spec: affinity: nodeAffinity: requiredDuringSchedulingIgnoredDuringExecution: nodeSelectorTerms: - matchExpressions: - key: kubernetes.io/os operator: In values: - linux - key: nodeGroup operator: In values: - share-pod-uat-49db4 containers: - env: - name: CCE_ENV value: uat image: cmp-registry.abc.com.cn/library/abc-ba7b5:v10 imagePullPolicy: IfNotPresent name: abc-ba7b5 resources: limits: cpu: "2" memory: 4Gi requests: cpu: 200m memory: 409Mi terminationMessagePath: /dev/termination-log terminationMessagePolicy: File dnsPolicy: ClusterFirst restartPolicy: Always schedulerName: default-scheduler securityContext: {} terminationGracePeriodSeconds: 30改造后将deployment副本改为0：
kubectl -n abc-185-7db8e scale deployment abc-ba7b5 --replicas 0避免集群内走IPVS表
在集群内部，默认情况下，使用LB访问时流量会经过ipvs表，这样会导致LB ACL在同集群内无法控制。如果希望流量不经过内部的ipvs表，而是通过集群外部进行负载均衡，必须为Service添加注解，指定外部负载均衡的hostname。

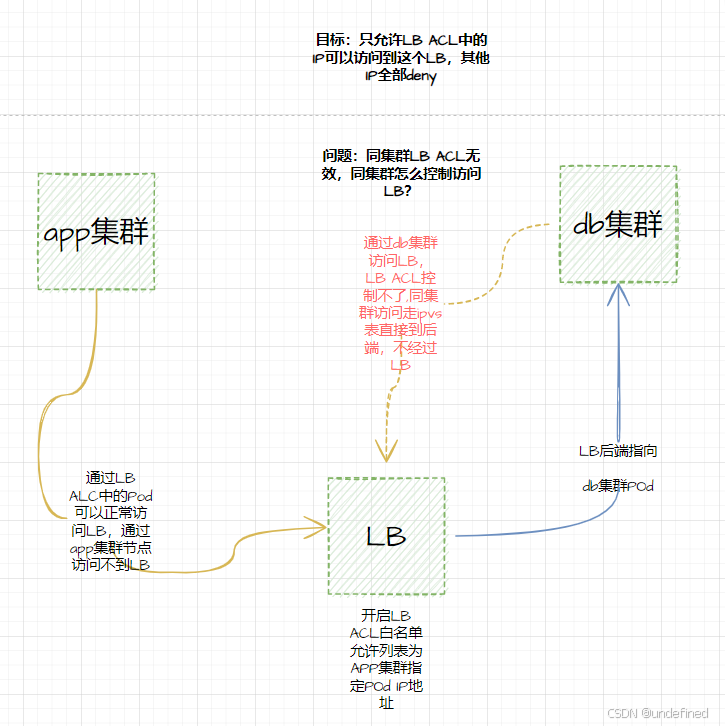

如下图：如果不添加注解则会出现如下情况
kubectl -n abc-185-7db8e edit svc abc-185-mysql-svcapiVersion: v1kind: Servicemetadata: annotations: service.beta.kubernetes.io/alibaba-cloud-loadbalancer-hostname: abc-185-mysql-svc...

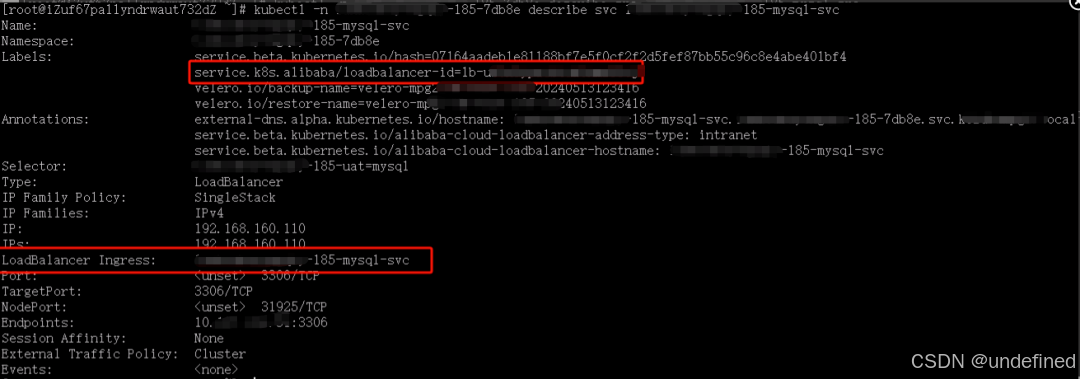

kubectl -n abc-185-7db8e get svc abc-185-mysql-svckubectl -n abc-185-7db8e describe svc abc-185-mysql-svc

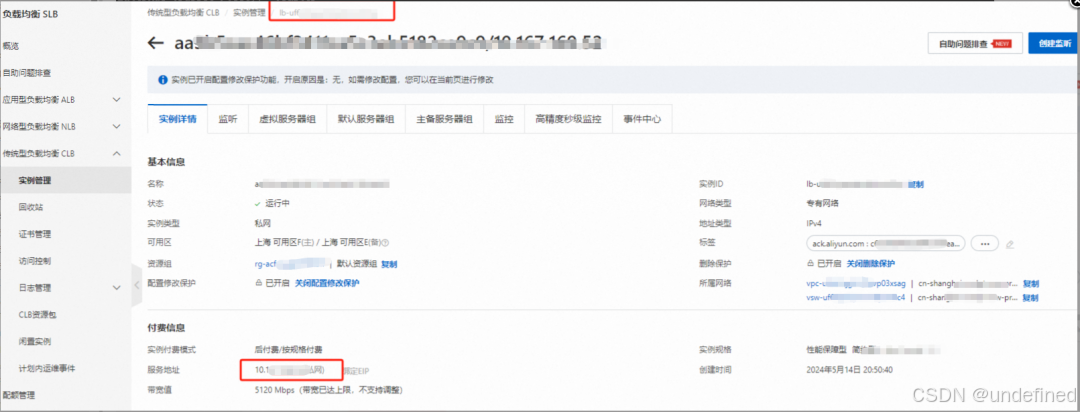

加上此注解后，在k8s层面看不到LB IP地址了，需要通过lb id在阿里云控制台进行查看
ACL白名单控制
由于生产和UAT环境在同一子网，无法通过子网网段进行ACL控制。解决方法是通过固定Pod的IP地址，并在LB上配置ACL白名单，只允许特定IP地址（即固定的Pod IP）访问数据库，从而提高安全性。

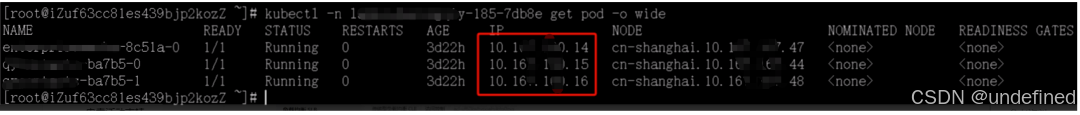

查看uat环境app pod ip

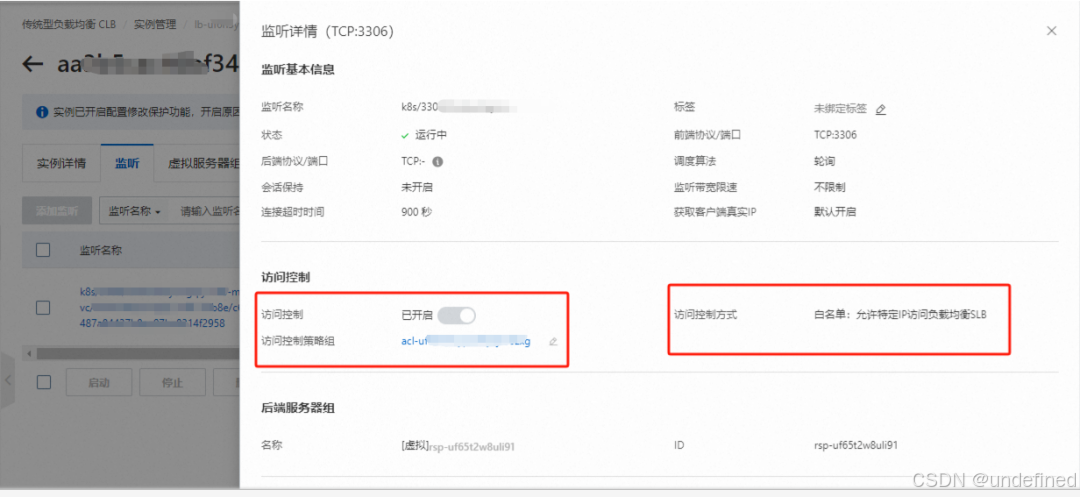

设置访问控制策略组

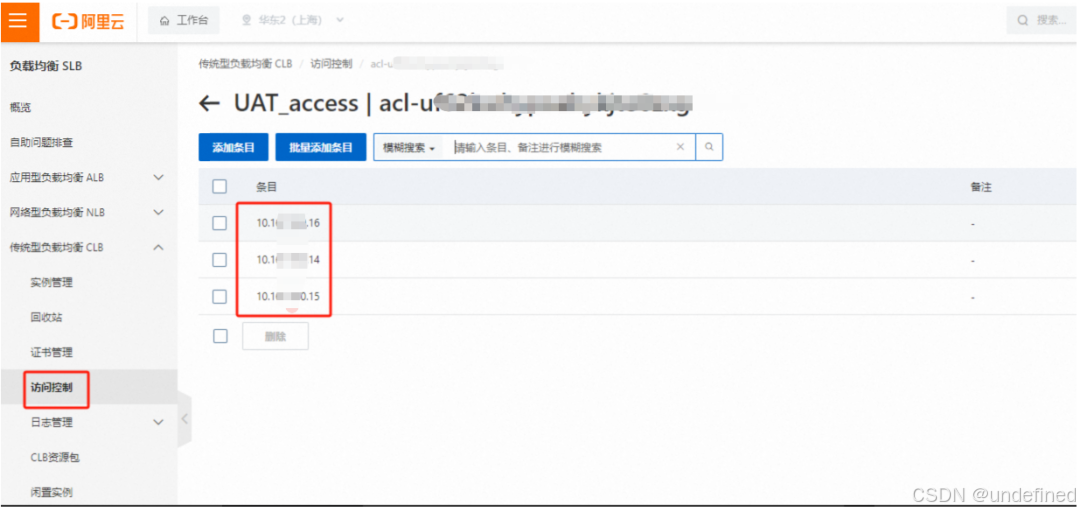

设置访问控制白名单
扩展
同集群内LB ACL不生效，我们是通过在LB添加注解方式实现，如果要真正限制住db集群的pod访问，可以通过k8s networkpolicy实现。这样不仅限制住LB的访问，pod的访问也被限制住。
启用ACK集群网络策略
前提条件：已创建ACK托管集群或ACK专有集群，且集群网络插件为Terway。
-
登录容器服务管理控制台，在左侧导航栏选择集群。
-
在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。
-

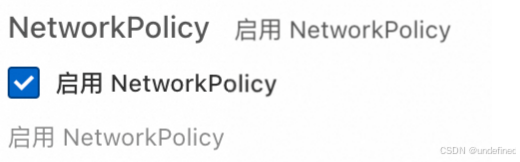

单击网络页签，定位terway-eniip组件并单击右下角的配置，勾选启用 NetworkPolicy，然后单击确定。
对没有启用DataPath V2的集群，开启NetwokPolicy功能对已有节点不能立即生效，您需要重启节点才能生效。
通过网络策略限制指定IP列表可以访问特定标签下namespace的所有pod
这条策略和LB ACL的白名单保持一致
apiVersion: networking.k8s.io/v1kind: NetworkPolicymetadata: name: allow-specific-ip-only namespace: abc-185-7db8e # 目标命名空间spec: policyTypes: - Ingress ingress: - from: - ipBlock: cidr: 10.X.X.14/32 - ipBlock: cidr: 10.X.X.15/32 - ipBlock: cidr: 10.X.X.16/32 podSelector: {} # 选择该命名空间下所有的 Pod 下面这条策略是拒绝所有浏览访问，可以用来debug:
apiVersion: networking.k8s.io/v1kind: NetworkPolicymetadata: name: default-deny-all namespace: abc-185-7db8espec: podSelector: {} # 选择命名空间中的所有 Pod policyTypes:- Ingress参考资料
