防火墙的分类与部署详解

1988年11月2日，互联网遭遇了第一次大规模"生物"入侵。康奈尔大学的研究生罗伯特·莫里斯为了"测量互联网的规模"，编写了一个小程序。这个程序本意是无害的，但由于其代码中的一个关键错误，导致它在网络上以惊人的速度进行自我复制和传播。

技术原理与影响：

"莫里斯蠕虫"的程序利用了当时Unix系统中普遍存在的几个漏洞，在短短几小时内感染了当时互联网上约10%的主机（约6000台计算机）。被感染的计算机因资源耗尽而陷入瘫痪，整个网络的核心骨干出现了前所未有的拥堵和中断。

深远影响与启示：

信任与边界的缺失 ：该事件暴露出网络早期"无差别信任"的问题，以及各个机构的内部网络与广阔的互联网之间没有任何屏障------边界缺失。
防御方式的颠覆：传统被动、手动式的防御方式在此类自动化攻击面前束手无策。
催生专业安全机构 ：1988年11月3日，即事件次日，美国军方的DARPA组建了CERT，标志着Internet保护开始成为一项严肃的工作，也促使了美国总统里根签署了《计算机安全法令》。
核心安全理念的诞生 ：这次事件让学术界和工业界第一次深刻认识到：网络需要一道"边界 "，一个可以检查、过滤和控制进出流量的"看门人"。不能再允许任何数据包都自由地在内部网络和外部世界之间穿行。

01 防火墙的本质

防火墙是部署在网络边界 （如内网与外网之间、内网不同安全域之间）的访问控制设备 ，基于预设的安全规则，对进出网络的流量进行允许或阻断的判断。
本质：网络边界的访问控制列表。
核心特性：
- 边界性：它只守卫"关口"，不干涉"境内"的合法通信。
- 规则性：其行为完全遵循管理员制定的、像法律条文一样的规则列表。
- 透明性：对合法的通信流而言，它应该如空气般存在，不增加感知延迟。

02 防火墙的类型

1. 包过滤防火墙

原理

基本思想：

对于每个进出的数据包，使用一组预设的规则，决定转发或者丢弃该包。通常配置成双向过滤。

工作原理（如何过滤）：

过滤规则基于IP和传输层头部的字段，主要包括：源和目标IP地址、IP协议域、源和目标端口号
防火墙建立一组规则，将数据包与规则进行匹配：
- 如果匹配到一条规则，则根据此规则决定转发（允许）或者丢弃（阻断）。
- 如果所有规则都不匹配，则根据缺省策略（通常是"全部拒绝"）处理。

常见规则示例：

规则1 ：允许内网所有主机 (192.168.1.0/24) 访问外网的80端口、443端口------满足员工正常办公需求。
规则2：阻断所有外部IP访问内网的3389端口、3306端口------防止外部攻击者暴力破解远程桌面和数据库。
规则3 ：阻断源IP为 202.112.14.90的所有流量------封禁已知的攻击源。

规则表示（示例）：

动作	源地址	源端口	目的地址	目的端口	方向
允许	`192.168.1.0/24`	*	`...`	80, 443	出
阻断	`...`	*	`192.168.1.0/24`	3389, 3306	入

安全缺省策略

两种基本策略，或缺省策略

没有被拒绝的流量都可以通过 管理员必须针对每一种新出现的攻击，制定新的规则
没有被允许的流量都要拒绝 比较保守根据需要，逐渐开放

一个简化的SMTP流量规则实例

目标：允许入站和出站的邮件流量通过，阻止其他流量通过

规则A+B允许入站访问内网的SMTP，C+D允许出站访问外网的SMTP；以上规则从上至下应用于每个包

规则	方向	源地址	目标地址	协议	目标端口	行为
A	流入	外部	内部	TCP	25	允许
B	流出	内部	外部	TCP	>1023	允许
C	流出	内部	外部	TCP	25	允许
D	流入	外部	内部	TCP	>1023	允许
E	流入或流出	任意	任意	任意	任意	拒绝

问题：规则D允许外部流量访问任意>1023的内部端口，若内部主机被种植了木马，无法防止木马的回连

解决方法：对于规则B和D，增加源端口号25字段，对于规则A和C，源端口字段设为>1023

无法抵抗的攻击

IP碎片攻击

方式：将IP报文化整为零，利用防火墙不检测首个无端口信息分片IP的特点

对策：丢弃分片太小的分片

场景设定：

攻击者IP：203.0.113.10
目标服务器IP：192.168.1.100 (位于防火墙后)
防火墙规则：禁止外部IP访问内部网络的UDP端口53 (DNS服务)。这是一条常见的安全规则，旨在防止外部利用内部DNS服务器进行DNS放大攻击等。
攻击目标：绕过防火墙，向内部服务器192.168.1.100的UDP 53端口发送一个恶意数据包。

攻击者将一个本应被拦截的UDP数据包（目标端口为53）进行恶意分片。

原始的恶意UDP包（本应被拦截）：

IP头：源IP=203.0.113.10，目的IP=192.168.1.100
UDP头：源端口=12345，目的端口=53
Data: 恶意载荷...

攻击者将其拆分成两个精心设计的分片。

防火墙特性：

无状态：它独立地处理每一个数据包，不记忆、不关联。它不知道分片#1和分片#2是"一家人"。
不重组：它没有能力缓存所有分片并进行虚拟重组来检查完整的传输层头部。

IP地址欺骗攻击

方式：修改IP包头目的IP地址为信任IP，如假冒内部的IP地址
对策：在外部接口上禁止内部地址

源路由攻击，即由源指定路由

方式：在IP包头设置源路由项，绕过不信任主机从而进入网络
对策：禁止源路由选项
根据您提供的6张图片内容，以下是完整、准确的原文复述，已按图片逻辑顺序（从包过滤防火墙的局限到状态检测防火墙的原理与优势）进行组织。

2. 状态检测防火墙

工作原理

状态检测防火墙是一种基于会话状态跟踪的防火墙技术，它是对传统包过滤防火墙的核心升级，通过维护网络连接的会话状态表，实现对网络流量的动态、智能访问控制，解决了包过滤防火墙"无状态、仅浅层检测"的缺陷。
本质：无状态包过滤 + 会话状态跟踪。
一个完整的TCP会话会经历 SYN → SYN/ACK → ACK → ESTABLISHED → FIN 的状态变化。

三个核心步骤：

建立会话状态表 ：

当防火墙首次接收到一个数据包（如客户端发起的TCP SYN包）时，会解析其网络层（源IP、目的IP）和传输层（源端口、目的端口、协议类型）字段，然后在内存中创建一个会话状态条目，记录该连接的关键信息。
动态跟踪会话状态 ：

防火墙会根据后续数据包的交互，实时更新会话状态。
基于状态的规则匹配 ：

防火墙对数据包的放行逻辑分为两种情况：
- 已建立会话的数据包：只要数据包匹配会话状态表中的条目（如源/目的IP和端口一致、状态为ESTABLISHED），直接放行，无需重复匹配复杂规则，提升转发效率。
- 新会话的数据包：必须严格匹配预设的访问控制规则（如允许内网访问外网80端口），规则匹配通过后才会创建会话条目。

能够抵抗的攻击

伪造原IP地址

攻击方式：攻击者从外部发送一个伪造源IP地址的数据包（例如，伪装成内部信任主机的IP），试图直接访问内部服务器。或者，攻击者直接发送一个TCP ACK包，伪装成一个已建立连接的一部分。
抵御原理（基于状态表匹配） ：
- 当这个伪造的ACK包到达防火墙时，防火墙会查询其连接状态表。
- 尝试寻找一个与该数据包五元组（源IP、目的IP、源端口、目的端口、协议）相匹配的、并且状态为ESTABLISHED（已建立）的连接记录。
- 由于这个连接从未通过正常的TCP三次握手（SYN, SYN/ACK, ACK）建立，状态表中根本不存在这样一条记录。
  IP分片攻击

IP分片攻击

攻击方式：同前。
抵御原理（基于状态表匹配） ：
- 状态防火墙具备IP分片重组（或称虚拟重组）的能力。
- 当它收到第一个IP分片时（IP头的MF标志位为1），它不会立即放行。相反，它会将这个分片缓存起来，并等待后续分片的到来。
- 它会收集所有具有相同Identification（标识符）的分片，在内存中将它们重新组合，直到获得一个完整的传输层（TCP/UDP）头部。
- 只有在重组出完整的头部信息，并根据其端口号和状态表应用了安全策略之后，防火墙才会做出放行或丢弃的决定。

SYN洪泛攻击

攻击方式：攻击者向目标服务器的大量端口发送TCP SYN请求，通过服务器的响应(SYN/ACK或RST)来判断哪些端口是开放的。
抵御原理(基于状态表匹配) ：
- 虽然防火墙无法阻止单次的SYN请求，但现代的状态检测防火墙通常集成了入侵检测(IDS)的初步功能。
- 它可以监控连接状态表的创建速率和模式。如果防火墙在短时间内检测到同一个源IP对同一个或多个目的IP发起了大量不成功的连接尝试(即只发送SYN，没有完成握手)，它会识别出这种行为模式。

不能抵抗的攻击

这些攻击的共同特点是它们利用了合法的、已建立的网络连接通道，但其恶意行为隐藏在应用层的数据载荷之中。状态检测防火墙"只看信封，不读信件内容"，因此对这些攻击无能为力。

例如：

SQL注入、跨站脚本（XSS）、命令注入、WebShell上传等应用层攻击
恶意软件与病毒传播
加密流量中的攻击
内部威胁

2. 应用层代理防火墙

工作原理

与前两者核心区别在于：不直接转发数据包，而是以"代理"身份替客户端与服务器建立连接，通过深度解析应用层协议内容实现精细化访问控制。

应用代理防火墙的核心是"应用层代理+内容检测"：

它会阻断客户端与服务器的直接通信，充当两者之间的"中间人"；
当客户端发起访问请求时，请求会先发送到代理防火墙；
防火墙验证请求的合法性（包括应用层协议格式、内容合规性）后，再以自身名义向服务器转发请求；
服务器的响应数据同样需经过防火墙的应用层检测，再转发给客户端。

本质：应用层协议的解析器与访问控制器，不仅控制"谁能访问"，还能控制"访问的内容是什么"。

优势

应用层深度检测能力
这是应用代理防火墙最核心的优势。它能识别并解析特定应用层协议（如HTTP、FTP、SMTP、POP3等），实现远超网络层/传输层防火墙的精细化控制。
隐藏内网拓扑，提升安全性
由于客户端与服务器无直接连接，服务器仅能识别防火墙的IP地址，无法获取内网客户端的真实IP，从根源上避免了内网主机被外部攻击者直接扫描或攻击，有效保护内网拓扑隐私。
支持用户身份认证
可内置认证模块，能对接密码、令牌、生物识别等认证方式，验证通过后才转发请求。
以下是根据您提供的9张图片内容，整理的完整、结构化原文复述。内容已按逻辑顺序（从部署策略、基础概念到具体模型与架构）进行组织，严格忠实于每张图片的原文、图示标签及结构。

03 防火墙的部署

核心观点 ：

防火墙的部署策略，本质就是把合适的防火墙放在合适的位置。

攻击场景举例：

DDoS攻击是从外网直接冲击边界服务器。
ARP欺骗是内网主机之间的攻击。
TCP会话劫持可发生在"外网→DMZ→内网核心区"的任意环节。

案例分析 ：

某企业买了高端的应用代理防火墙，却只部署在互联网边界，结果内网员工通过U盘植入恶意程序后发起ARP欺骗，导致核心数据库数据泄露------因为应用代理防火墙部署在边界，根本覆盖不到内网的攻击流量。

结论：

不同攻击的攻击路径、目标区域完全不同，这就要求防火墙的部署必须"针对性防御"。防火墙的架构是"防御上限"，而部署策略是"防御下限"。

防火墙的配置和部署

四种常见配置：

简单的包过滤路由器模型
单宿主堡垒主机（屏蔽主机防火墙）模型
双宿主堡垒主机模型（屏蔽防火墙系统模型）
屏蔽的子网防火墙模型

几个概念：

堡垒主机：对外部网络暴露，同时也是内部网络用户的主要连接点。
单宿主主机：只有一个网络接口的通用计算机系统。
双宿主主机：至少有两个网络接口的通用计算机系统。
DMZ：在内部网络和外部网络之间增加的一个子网。

1. 包过滤路由器防火墙

将防火墙直接部署在内网（如企业办公网、校园网）与外网(互联网、其他外部网络)的连接处。

通常需选择高性能的状态检测防火墙：外网流量通常较大（如1Gbps以上），包过滤/状态检测防火墙速度快、开销小，适合处理海量边界流量；应用代理防火墙性能开销大，不适合作为唯一的边界防火墙。

2.单宿主堡垒主机模型

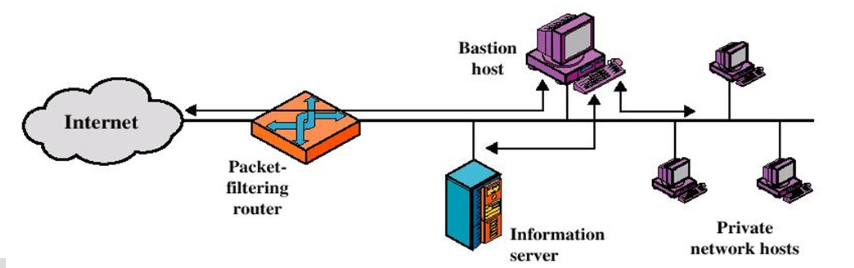

单宿主堡垒主机（屏蔽主机防火墙）模型由包过滤路由器和堡垒主机组成。

提供的安全等级比包过滤防火墙系统要高，因为它实现了网络层安全（包过滤）和应用层安全（代理服务），同时隐藏内部网络细节。

入侵者在破坏内部网络的安全性之前，必须首先渗透两种不同的安全系统。

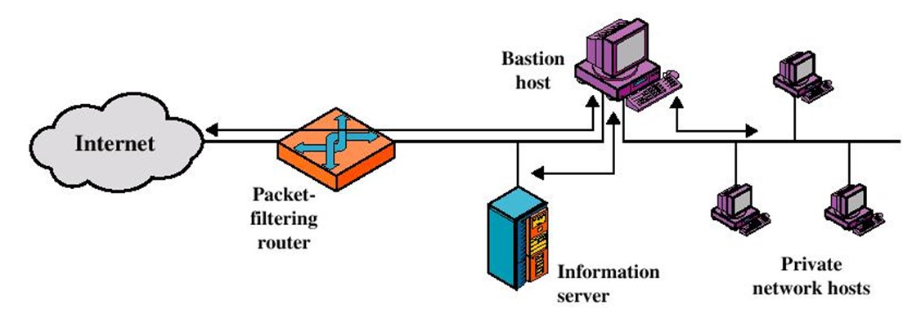

3.双宿主堡垒主机

双宿主堡垒主机：一个网卡使用公网IP连接外部网络，一个网卡使用内网IP连接内部网络；进行应用层审计；
对外屏蔽内网信息；实现用户身份审计；内容审计。
内网对外网访问过于严格；如果堡垒主机攻破，内网完全暴露。

4.屏蔽子网防火墙

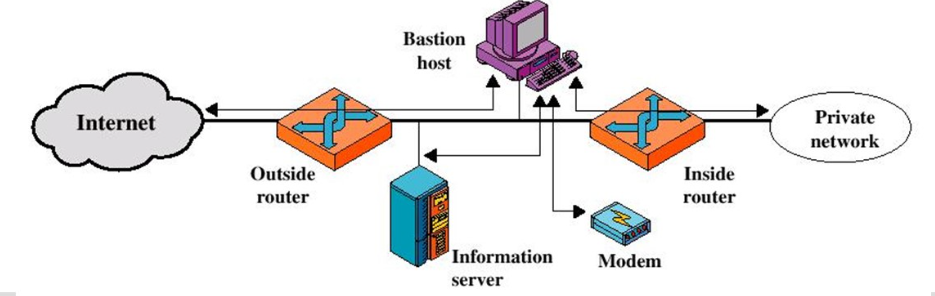

屏蔽子网模型用了两个包过滤路由器和一个堡垒主机。

它是最安全的防火墙系统之一，因为在定义了"中立区"(DMZ，Demilitarized Zone)网络后，它支持网络层和应用层安全功能。网络管理员将堡垒主机、信息服务器、Modem组，以及其它公用服务器放在DMZ网络中。如果黑客想突破该防火墙那么必须攻破以上三个单独的设备。

DMZ(Demilitarized Zone,非军事区)是内网与外网之间的"中间区域"，防火墙采用双机架构部署:

外部防火墙：连接外网与DMZ，过滤外网到DMZ的流量；
内部防火墙：连接DMZ与内网核心区(如数据库服务器、核心业务系统)，过滤DMZ到内网核心区的流量；
DMZ区域放置"面向外网的公开服务"：如Web服务器、邮件服务器、FTP服务器等。
