Java设计模式详解--装饰器设计模式（含uml图）

一，初步理解

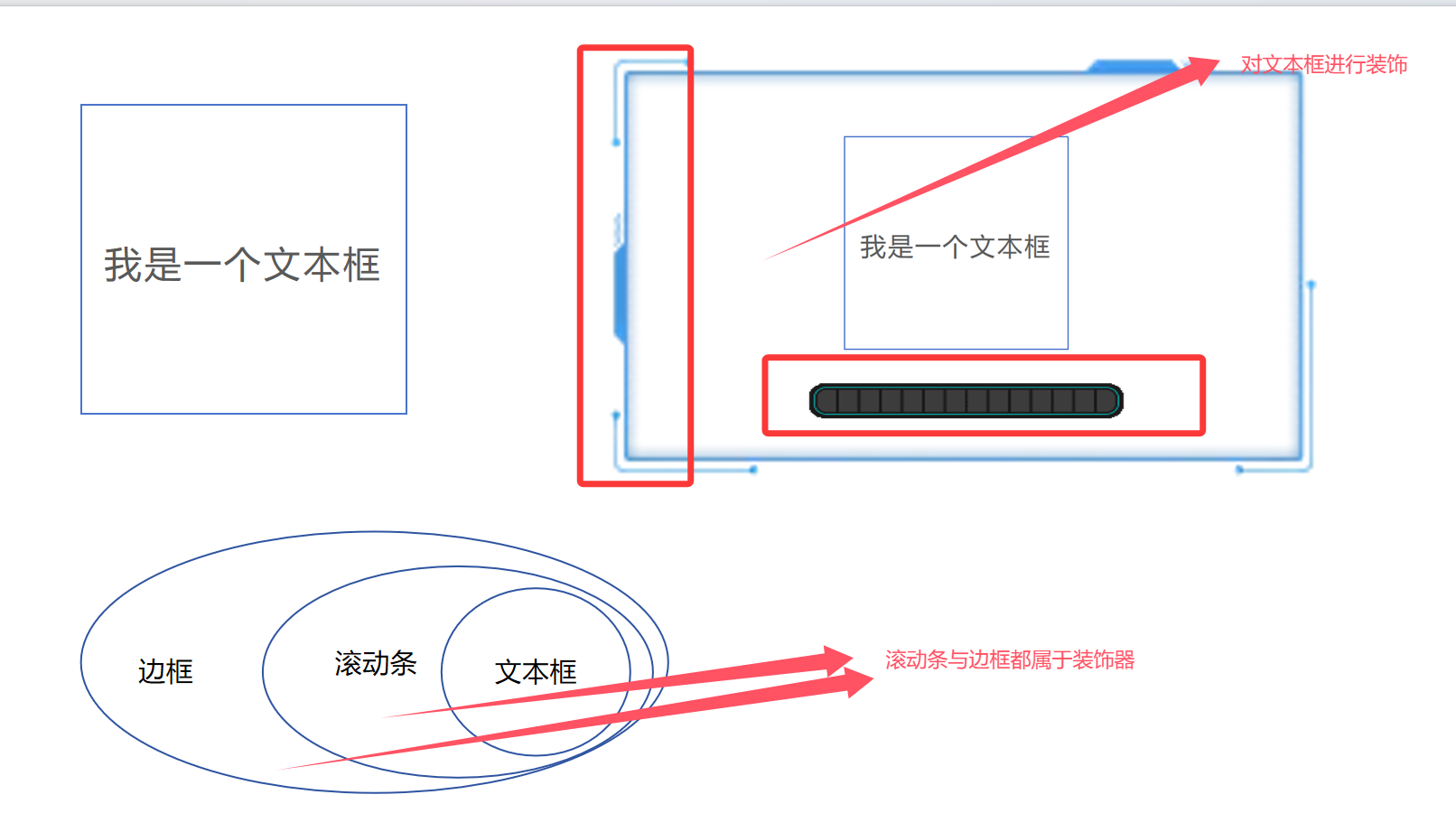

直接举个例子：

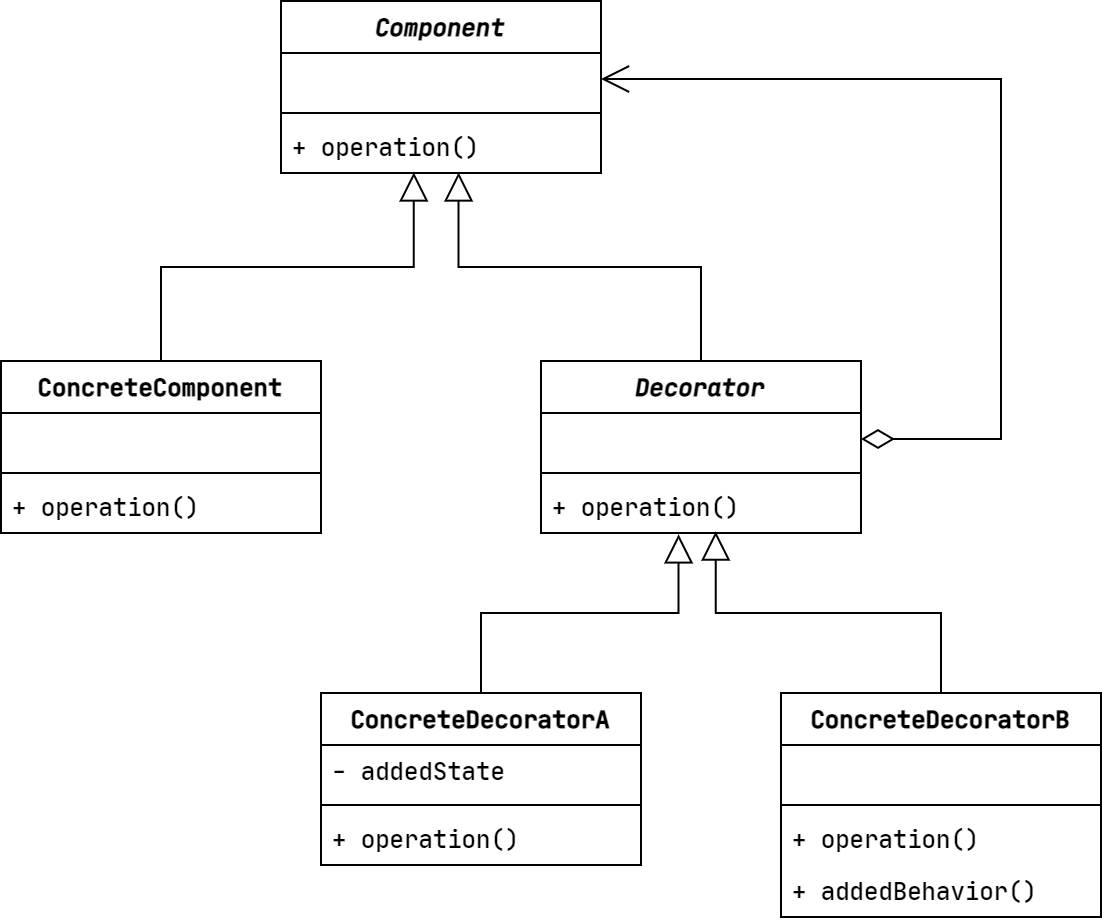

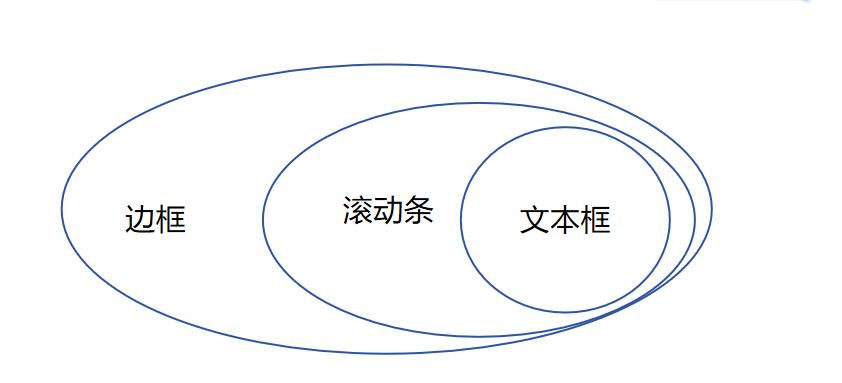

在这个例子中，结合以上图片与uml图进行分析不难得出：

Decorator装饰器

包含滚动条与边框，是它们的父类

即滚动条与边框 都为ConcreteDecorator（具体装饰器）

Component

负责将装饰器与基础组件统计起来，说明每个组件与装饰器该完成什么统一的工作

比如这里，它们都需要画出来（draw（））

所以显然，这里的文本框 并不属于装饰器，而是属于**（基础组件）**

二，看题目

Componet是界面组件中的抽象父类，其TextBox子类是文本框组件，Table子类是表格组件。

Decorator是抽象的装饰器父类，有两个具体的装饰器：ScrollDecorator给Componet画上滚动条

（简单地在被装饰对象draw()后System.out.print(" drawScroll")即可 ）

BorderDecorator给Componet画上边框

（简单地在被装饰对象draw()后System.out.print(" drawBorder");即可 ）

解题思路：

1.分析谁是ConcreteDecorator（具体装饰器） ，谁是ConcreteComponent（基础组件）

2.根据ConcreteDecorator（具体装饰器） 定义装饰器父类Decorator

3.根据ConcreteComponent（基础组件）与Decorator统一组件行为（这里是draw（））得到Component

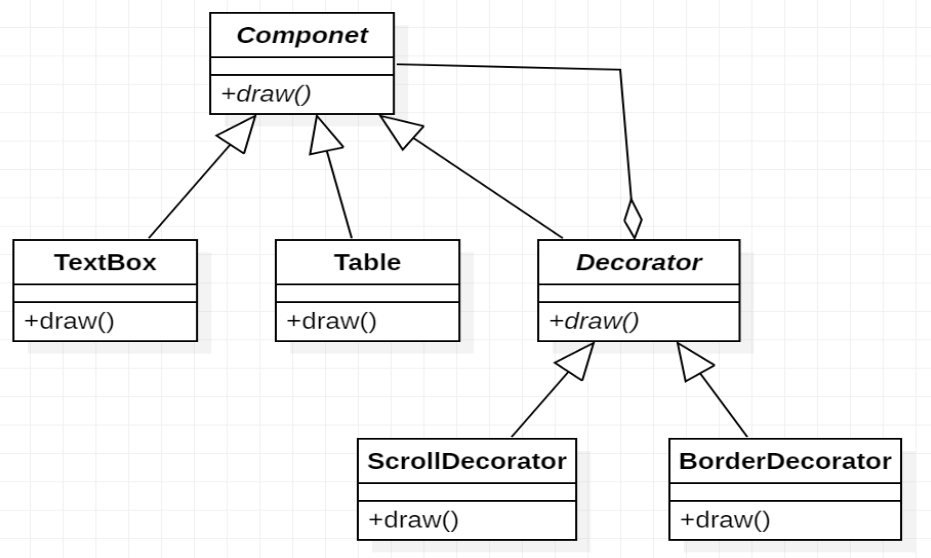

于是画出类图：

代码附详细注释：

重点：

class ScrollDecorator extends Decorator{
    private Component component;
    public ScrollDecorator(Component component){
        this.component=component;
    }
    public void draw(){
        component.draw();
        System.out.print(" drawScroll");
    }
}

class BorderDecorator extends Decorator{
    private Component component;
    public BorderDecorator(Component component){
        this.component=component;
    }
    public void draw(){
        component.draw();
        System.out.print(" drawBorder");
    }
}

对里面的一些代码进行说明：

装饰器的装饰：

1.对基础组件进行装饰

2.对被装饰过的组件进行继续装饰的行为（如装了滚动条还要装边框的情况）

所以有：先画出要装饰的组件情况，再加上自己装饰的内容

    public void draw(){
        component.draw();
        System.out.print(" drawScroll");
    }

其他：

/**
 * 抽象组件类（Component）：装饰者模式的顶层抽象
 * 定义了所有具体组件（如TextBox、Table）和装饰者（Decorator）的统一接口
 * 核心作用是规范组件的绘制行为，为装饰者包装组件提供统一标准
 */
abstract class Component {
    /**
     * 抽象绘制方法：所有组件和装饰者都必须实现该方法，用于执行具体的绘制逻辑
     */
    abstract void draw();
}

/**
 * 具体组件类：文本框（TextBox）
 * 继承自抽象组件Component，实现了具体的绘制逻辑，是被装饰者包装的核心对象
 */
class TextBox extends Component {
    /**
     * 实现文本框的绘制逻辑
     * 输出文本框绘制的标识信息
     */
    @Override
    void draw() {
        System.out.print("drawTextBox");
    }
}

/**
 * 具体组件类：表格（Table）
 * 继承自抽象组件Component，实现了具体的表格绘制逻辑，是被装饰者包装的核心对象
 */
class Table extends Component {
    /**
     * 实现表格的绘制逻辑
     * 输出表格绘制的标识信息
     */
    @Override
    void draw() {
        System.out.print("drawTable");
    }
}

/**
 * 抽象装饰者类（Decorator）：继承自Component，是所有具体装饰者的父类
 * 核心作用是持有组件对象（被装饰者），并统一装饰者的行为规范，实现对组件的功能扩展
 */
abstract class Decorator extends Component {
    // 持有抽象组件对象，用于包装（装饰）具体组件或其他装饰者（支持多层装饰）
    protected Component component;

    /**
     * 装饰者构造方法：传入需要被装饰的组件对象
     * @param component 被装饰的组件（可以是具体组件，也可以是其他装饰者对象）
     */
    public Decorator(Component component) {
        this.component = component;
    }
}

/**
 * 具体装饰者类：边框装饰者（BorderDecorator）
 * 继承自抽象装饰者Decorator，用于为组件添加"绘制边框"的额外功能
 */
class BorderDecorator extends Decorator {
    /**
     * 构造方法：传入需要添加边框装饰的组件
     * @param component 被装饰的组件（TextBox/Table或其他装饰者）
     */
    public BorderDecorator(Component component) {
        super(component); // 调用父类Decorator的构造方法，初始化被装饰组件
    }

    /**
     * 重写绘制方法：在原有组件绘制逻辑的基础上，添加边框绘制的功能
     * 这是装饰者模式的核心：不修改原有组件逻辑，通过包装扩展功能
     */
    @Override
    void draw() {
        // 1. 先执行额外的装饰逻辑：绘制边框（前置扩展）
        System.out.print("drawBorder->");
        // 2. 调用被装饰组件的draw方法，执行原有核心绘制逻辑
        component.draw();
    }
}

/**
 * 具体装饰者类：滚动条装饰者（ScrollDecorator）
 * 继承自抽象装饰者Decorator，用于为组件添加"绘制滚动条"的额外功能
 */
class ScrollDecorator extends Decorator {
    /**
     * 构造方法：传入需要添加滚动条装饰的组件
     * @param component 被装饰的组件（TextBox/Table或其他装饰者）
     */
    public ScrollDecorator(Component component) {
        super(component); // 调用父类Decorator的构造方法，初始化被装饰组件
    }

    /**
     * 重写绘制方法：在原有组件（或已装饰组件）绘制逻辑的基础上，添加滚动条绘制功能
     * 支持多层装饰嵌套（如先给Table加边框，再给带边框的Table加滚动条）
     */
    @Override
    void draw() {
        // 1. 先执行额外的装饰逻辑：绘制滚动条（前置扩展）
        System.out.print("drawScroll->");
        // 2. 调用被装饰组件的draw方法，执行其原有逻辑（可能是核心组件逻辑或其他装饰者逻辑）
        component.draw();
    }
}

/**
 * 主类：程序入口，用于测试装饰者模式的使用
 * 演示如何通过装饰者为具体组件添加多层额外功能
 */
public class Main{
    /**
     * 主方法：程序执行入口
     * @param args 命令行参数（本程序未使用）
     */
    public static void main(String[] args){
        // 1. 多层装饰：先给Table添加边框装饰，再给带边框的Table添加滚动条装饰
        // 最终得到一个"带滚动条+带边框"的Table组件
        Component table=new ScrollDecorator(new BorderDecorator(new Table()));

        // 2. 单层装饰：给TextBox添加边框装饰，得到一个"带边框"的TextBox组件
        Component text=new BorderDecorator(new TextBox());

        // 3. 调用装饰后的Table组件的绘制方法，会依次执行滚动条→边框→Table的绘制逻辑
        table.draw();

        // 换行：用于分隔两个组件的输出结果，提升可读性
        System.out.println();

        // 4. 调用装饰后的TextBox组件的绘制方法，会依次执行边框→TextBox的绘制逻辑
        text.draw();
    }
}

测试：

/**
 * 主类：程序入口，用于测试装饰者模式的使用
 * 演示如何通过装饰者为具体组件添加多层额外功能
 */
public class Main{
    /**
     * 主方法：程序执行入口
     * @param args 命令行参数（本程序未使用）
     */
    public static void main(String[] args){
        // 1. 多层装饰：先给Table添加边框装饰，再给带边框的Table添加滚动条装饰
        // 最终得到一个"带滚动条+带边框"的Table组件
        Component table=new ScrollDecorator(new BorderDecorator(new Table()));

        // 2. 单层装饰：给TextBox添加边框装饰，得到一个"带边框"的TextBox组件
        Component text=new BorderDecorator(new TextBox());

        // 3. 调用装饰后的Table组件的绘制方法，会依次执行滚动条→边框→Table的绘制逻辑
        table.draw();

        // 换行：用于分隔两个组件的输出结果，提升可读性
        System.out.println();

        // 4. 调用装饰后的TextBox组件的绘制方法，会依次执行边框→TextBox的绘制逻辑
        text.draw();
    }
}

三，练习

Java IO 流的设计使用了装饰器设计模式，例如字符流输入流抽象类Reader 中有方法 public abstract int read() 读取一个字符 ； StringRead是具体的字符输入流，实现read()方法，从字符串中读取一个字符。FilterReader是抽象的装饰器类。请从FilterReader 类继承实现 LowerCaseStringReader ，把输入字符流中大写字母都转换为小写。

只需要 补充完成 LowerCaseStringReader 类，且仅需提交 LowerCaseStringReader 类即可

题目给出：

class LowerCaseStringReader extends FilterReader {



    Reader in;



    protected LowerCaseStringReader(Reader in) {

        super(in);

        this.in=in;

    }



    @Override

    public  int read() throws IOException {

        /*

               请补充代码

         */

    }

}



public class Main{

    public static void main(String[] args) throws IOException {

        LowerCaseStringReader r=new LowerCaseStringReader(new StringReader("Design Pattern"));

        int c;

        while( (c=r.read())>0){

            System.out.print((char)c);

        }



    }

}

装饰器模式核心角色	本题对应的 Java IO 类 / 实现	角色说明
Component（抽象组件）	Reader 抽象类	所有字符输入流（基础组件 + 装饰者）的顶层统一接口，定义了核心方法read()（读取一个字符），规范了所有字符输入流的行为标准
ConcreteComponent（具体基础组件）	StringReader 类	继承自Reader，是被装饰的核心对象（无任何额外功能扩展，仅实现基础业务逻辑），负责从字符串中读取原始字符，不做任何转换处理
Decorator（抽象装饰者）	FilterReader 类	1. 必须继承自抽象组件Reader（保证和基础组件具有统一接口，外部使用时无需区分 "基础组件" 和 "装饰者"）；2. 内部持有Reader类型的引用（可指向基础组件或其他装饰者，支持多层装饰）；3. 本身是抽象类，不实现具体的扩展逻辑，仅作为所有具体装饰者的父类
ConcreteDecorator（具体装饰者）	LowerCaseStringReader 类（本题需要实现的类）	1. 继承自抽象装饰者FilterReader；2. 持有被装饰的Reader对象（通过构造方法传入）；3. 重写Reader的核心方法read()，在原有基础组件（StringReader）的read()方法基础上，添加 "大写字母转小写" 的扩展功能，这是装饰器模式的核心实现

需要的题目代码如下

  public int read() throws IOException {
        // 1. 先调用被装饰对象（in，本质是StringReader）的read()方法，获取原始字符
        int originalChar = in.read();

        // 2. 判断字符是否有效（Reader的read()方法返回-1表示读取到流末尾）
        if (originalChar == -1) {
            return -1; // 到达流末尾，直接返回-1
        }

        // 3. 将原始字符转为char类型，判断是否为大写字母
        char ch = (char) originalChar;
        if (ch >= 'A' && ch <= 'Z') {
            // 大写字母转为小写：ASCII码中，大写字母+32对应小写字母
            return Character.toLowerCase(ch);
            // 等价于：return (char) (ch + 32);
        }

        // 4. 非大写字母，直接返回原始字符
        return originalChar;
    }

四，总结

装饰器模式（Decorator Pattern）允许向一个现有的对象添加新的功能，同时又不改变其结构。这种类型的设计模式属于结构型模式，它是作为现有的类的一个包装。

装饰器模式通过将对象包装在装饰器类中，以便动态地修改其行为。

这种模式创建了一个装饰类，用来包装原有的类，并在保持类方法签名完整性的前提下，提供了额外的功能。
