51单片机静态数码管应用1

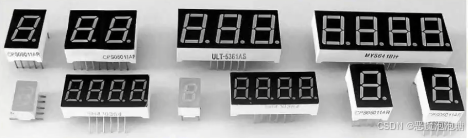

数码管

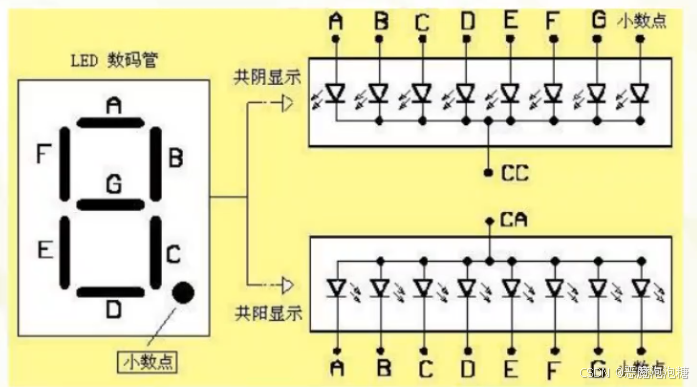

1.数码管简介
- [1.1 共阳极数码管](#1.1 共阳极数码管)
- [1.2 共阴极数码管](#1.2 共阴极数码管)
2.原理图
3.静态数码管显示代码
[4 原理图](#4 原理图)
5.74HC245功能理解
6.74HC138功能理解

1.数码管简介

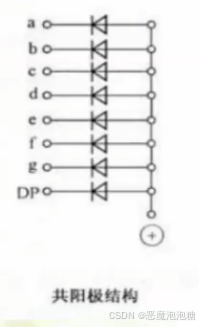

1.1 共阳极数码管

共阳极数码管是指的是将数码管所有阳极接在一起，形成一个公共端(com)，接5V

共阳极数码管，当我需要点亮哪一个灯，则需要给哪一个灯低电平。

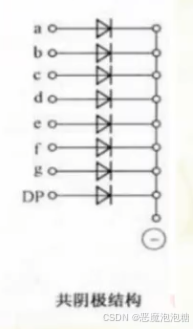

1.2 共阴极数码管

共阴极数码管是指的是将数码管所有阴极接在一起，形成一个公共端(com)，接地

共阴极数码管，当我需要点亮哪一个灯，则需要给哪一个灯高电平。

2.原理图

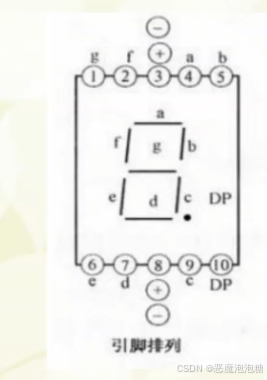

数码管引脚，公共端一般在3号和8号引脚，在单片机中，如果通过io口去驱动数码管，可能会出现几个问题，1.电流不够，从而显示出来的灯亮度比较暗，2.过多的浪费单片机io口的使用，所以常使用芯片74HC245或74HC573进行连接数码管abcdefgdp引脚控制，通过单片机io口对芯片的控制，然后芯片对数码管控制。

一般情况下，常采用共阳极数码管多些，因为公共端是阳极接通在VCC端，那么只需要io口提供一个低电压就行，如果是公共端是阴极，io口则需要高电平，那么io口提供的电压电流不够的问题。所以常采用共阳极数码管。

当阴极数码管高电平有效显示一个数字0，a~g分别接在P0.0-P0.7,对应abcdefg是1111 1100

P0.0 是1

P0.1 是1

P0.2 是1

P0.3 是1

P0.4 是1

P0.5 是1

P0.6 是0

P0.7 是0

高四位是 0011 低四位1111 对应的16进制为0x3F

当阳极数码管低电平有效显示一个数字0，a~g分别接在P0.0-P0.7,对应abcdefg是0000 0011

P0.0 是0

P0.1 是0

P0.2 是0

P0.3 是0

P0.4 是0

P0.5 是0

P0.6 是1

P0.7 是1

高四位是 1100 低四位0000 对应的16进制为0xC0、

所以发现共阴极数码管与共阳极数码管发现一个规律，共阴极数码管编码与共阳极数码管编码是取反的。

共阳极数码管16进制0X3F取反就是共阴极数码管16进制的0XC0了显示一个数字0

3.静态数码管显示代码

c 复制代码

#include <reg51.h>

typedef unsigned int u16;
typedef unsigned char u8;

#define SMG_A_DP_POST P0

u8 gsmg_code[17] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
				0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //共阴数码管0-F

void delay_50ms(u16 us) {
	while(us--);
}
void main() {
	u8 i;
	while(1) {
		SMG_A_DP_POST = gsmg_code[0];
	}
}

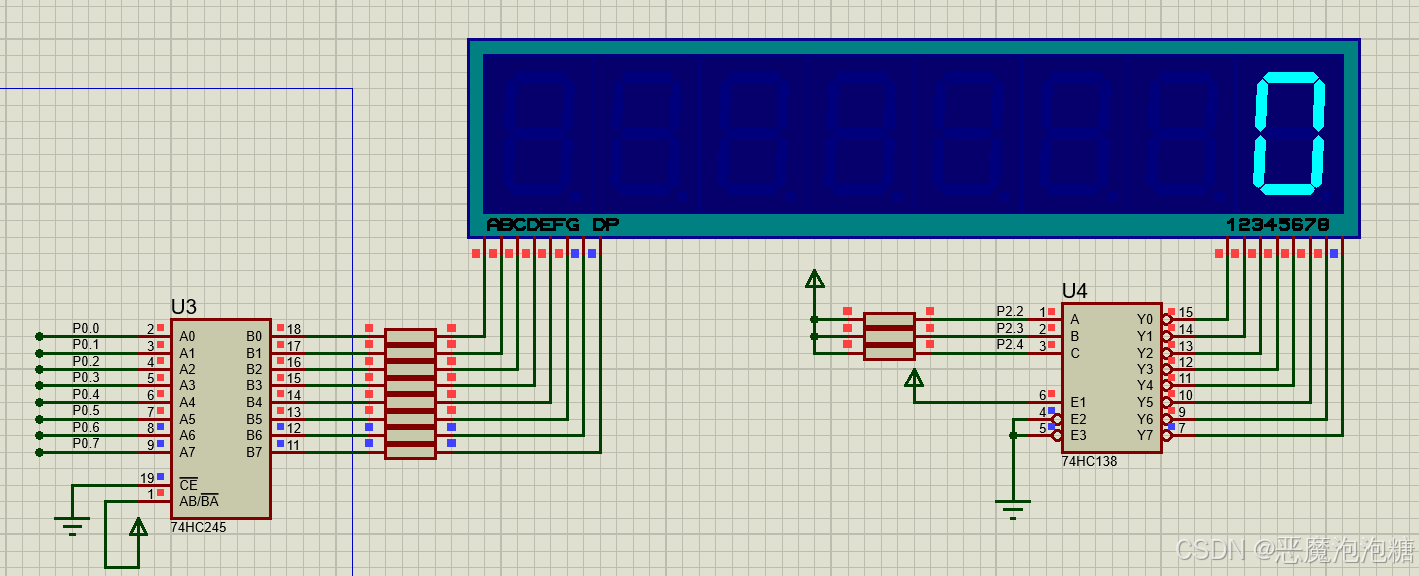

4 原理图

数码管采用8段共阴极数码管

5.74HC245功能理解

19脚接地，1脚方向脚，如果是1，从A端输入，B端输出，如果是0，B端输入，A端输出，这里是接VCC，所以输入端是A，输出端是B，功能是输入是0输出是0，输入端是1输出端是1

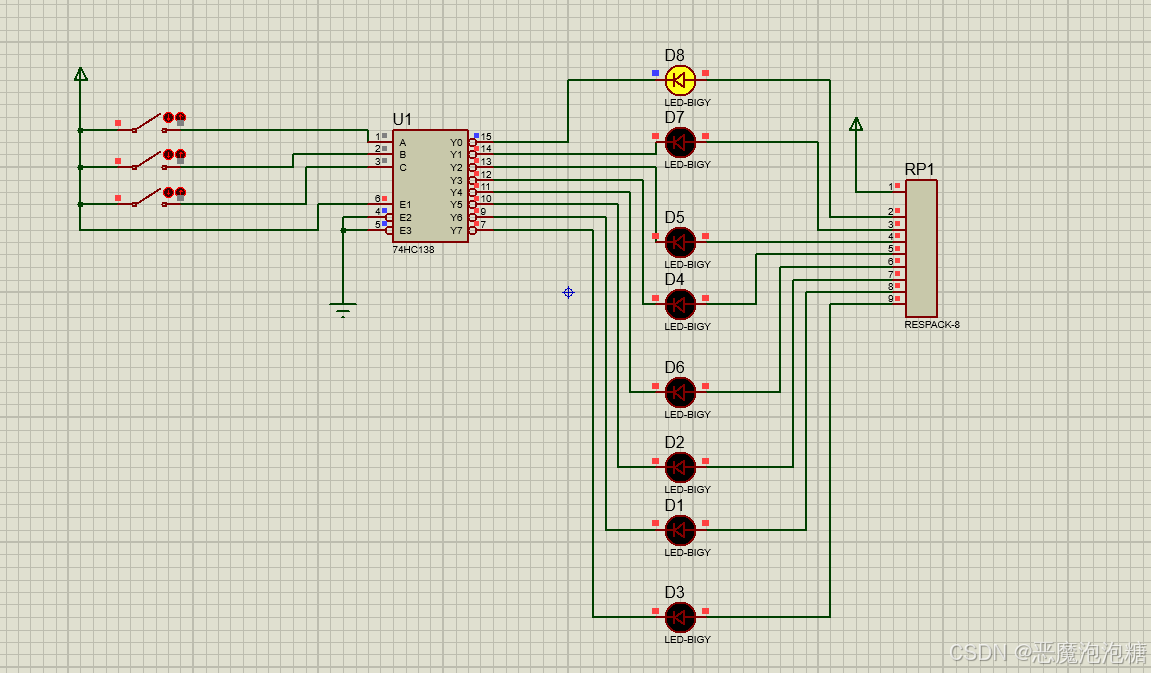

6.74HC138功能理解

6脚VCC，4，5引脚接地，功能是通过输入端ABC控制输出Y0-Y7

输入输出

000 1111 1110

001 1111 1101

010 1111 1011

011 1111 0111

100 1110 1111

101 1101 1111

110 1011 1111

111 0111 1111
