音视频学习（七十八）：行程编码

行程编码（Run-Length Encoding，简称RLE），又称游程编码或运行长度编码，是一种经典的无损数据压缩算法。其核心原理是将数据流中连续出现的相同值（称为"run"或"行程"）替换为一个计数值和该值的组合，从而显著减少存储空间。RLE是一种完全无损的压缩技术，解压缩后可比特级精确恢复原始数据，无任何信息丢失。

在视频无损压缩领域，RLE虽非主流独立codec的核心，但作为高效的辅助或中间步骤，被广泛集成到多种专业无损视频编码器中。视频数据存在大量空间冗余（帧内相邻像素相似）和时间冗余（帧间相似），经过预测处理后生成的残差（residual）往往包含长串连续零或相同值，此时RLE能有效去除这些统计冗余，提升整体压缩比。典型应用包括Lagarith、HuffYUV变体、某些DICOM医疗视频封装以及混合方案（如预测+RLE）。与其他熵编码（如Huffman或算术编码）结合，RLE在屏幕录制、动画、医疗影像和高静态视频中表现突出。

RLE的技术原理与数学基础

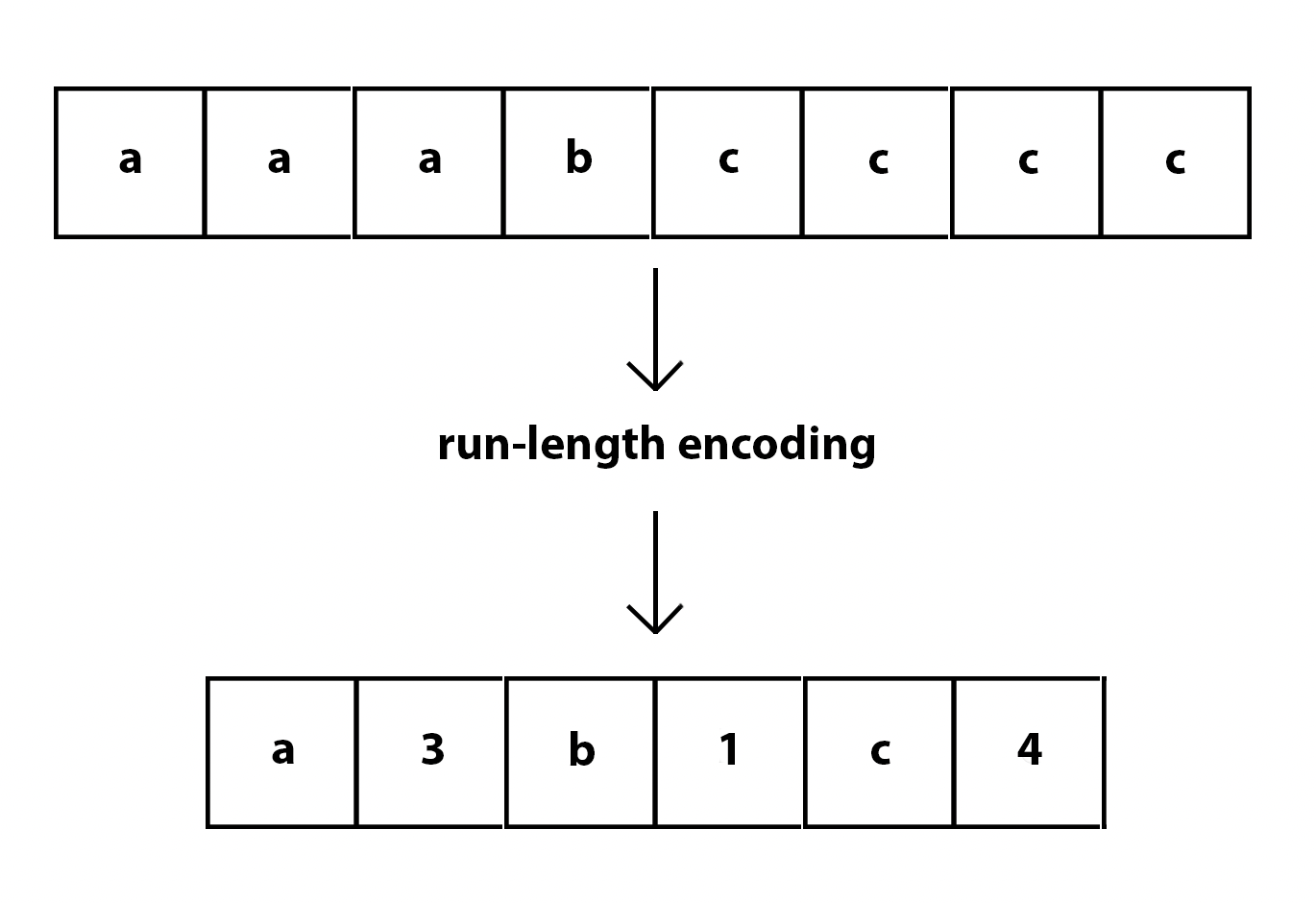

RLE的原理基于数据流的统计特性：识别连续相同符号序列，并用"计数 + 值"对表示。假设数据序列为S = {s1, s2, ..., sn}，RLE扫描序列，输出列表{(c1, v1), (c2, v2), ...}，其中ci为连续出现次数，vi为值。

编码算法伪码：

初始化计数器count=1，当前值prev=s1
遍历后续元素：
- 若当前元素==prev，count++
- 否则，输出(count, prev)，重置count=1，prev=当前元素
结束时输出最后一对

变体优化：

修改版RLE：仅在run长度>阈值（如3）时应用RLE，否则直接输出原始字节，避免文件膨胀（常见于视频codec）。
变长计数：计数用可变长度整数（如Golomb-Rice或指数Golomb）编码，长run用更多位但高效。
平面分离：视频常分离RGB/YUV通道独立RLE，提高重复概率。
与预测结合：先差分预测（DPCM）或中值预测生成残差，残差多为零序列，再RLE。

数学上，RLE接近零阶熵压缩极限。对于概率p的重复符号，理想压缩比与熵H = -p log p - (1-p) log(1-p)相关。但实际中，计数开销使RLE在随机数据上可能膨胀（压缩比<1）。

在视频中，原始像素重复少，但预测残差（如中值预测：pred = median(left, top, top-left)，residual = pixel - pred）常产生长零run。RLE在此阶段效率高，可将残差流压缩20-50%。

RLE在视频无损压缩中的应用与codec实现

RLE在视频无损压缩中多作为预处理或辅助模块，与预测和高级熵编码结合。

Lagarith Lossless Codec （2004年起）：基于HuffYUV改进，使用中值预测生成残差，然后可选修改版RLE（仅有益时启用），再用范围编码（Range Coding，一种算术编码变体）。RLE帮助处理高静态场景（如屏幕录制），压缩比优于HuffYUV 10-30%。支持RGB/YUV多种空间，实时编码快。

HuffYUV及其变体（1998年起）：核心用中值预测+Huffman编码残差。FFmpeg的ffvhuff变体支持上下文自适应Huffman，但早期版本借鉴RLE思想。纯HuffYUV无直接RLE，但残差Huffman类似于run-level编码。

FFV1（FFmpeg Video Codec 1，2003年起）：开源存档首选，使用Golomb-Rice或范围编码。虽无显式RLE，但支持"run-mode"优化残差零序列，类似RLE变体。压缩比高，适合档案。

其他应用：

DICOM医疗视频：RLE作为封装格式，支持字节级无损压缩。
研究方案：论文《Lossless Video Compression Using Prediction and RLE》提出预测后RLE变体，结合变长计数优化彩色视频。
屏幕录制：高重复区域（如静态背景）RLE极高效。

典型管道：

色彩空间转换（RGB→YUV可选平面分离）
帧内/帧间预测生成残差
RLE压缩残差run（可选修改版）
熵编码（Huffman/算术）
打包成流

优缺点与性能分析

优点：

实现极简单，编码/解码速度快（实时易实现，多核优化佳）。
对平坦/静态视频压缩出色（压缩比可达5:1+局部）。
低资源占用，适合嵌入式/实时捕获。
与预测结合，接近熵极限。

缺点：

对自然视频（噪声多、残差随机）压缩有限，甚至膨胀。
无位置信息，仅适合一维流。
现代被LZ77/算术编码取代，但仍辅助。

性能对比表（基于典型测试，相对原始大小）：

Codec	主要技术	RLE角色	压缩比（屏幕录制）	压缩比（自然视频）	编码速度
HuffYUV	中值预测 + Huffman	间接类似	40-60%	50-70%	极快
Lagarith	中值预测 + 修改RLE + 范围	直接辅助	30-50%	40-60%	快
FFV1	Golomb/范围 + run-mode	类似优化	25-40%	30-50%	中等

示例

Python模拟视频残差RLE（修改版，避免膨胀）：

python 复制代码

def modified_rle_encode(data, threshold=3):
    encoded = []
    i = 0
    while i < len(data):
        count = 1
        while i + count < len(data) and data[i + count] == data[i] and count < 255:
            count += 1
        if count >= threshold:
            encoded.append((0, count))  # 标志RLE
            encoded.append((1, data[i]))  # 值
        else:
            for j in range(count):
                encoded.append((1, data[i + j]))  # 直接输出
        i += count
    return encoded

# 模拟残差：大量零 + 少量变化
residual = [0]*100 + [1,2,3] + [0]*50 + [255]
encoded = modified_rle_encode(residual)
print(f"原始长度: {len(residual)}")
print(f"编码后对数: {len(encoded)*2} (假设每对2字节)")

总结

行程编码（RLE）作为视频无损压缩的基石技术，以其简单高效在残差处理中发挥关键作用。虽现代codec多用高级熵编码，RLE的变体（如修改版、run-mode）仍活跃于Lagarith、FFV1等专业工具中，特别适合高重复视频。未来，随着AI预测提升残差零run概率，RLE将继续贡献于实时编辑、医疗存档和屏幕捕获等领域。
