HMI 突然黑屏像块砖头？触摸半天没反应急到跺脚？工业现场这俩毛病能把人折腾疯。其实故障排查就像剥洋葱，从最外层现象一层层往里剥，总能找到那个 "罪魁祸首"。今天把这套 "望闻问切" 诊断秘籍教给你，新手也能秒变维修大神！
一、黑屏故障：从 "没电" 到 "死机" 的三层扒皮法
屏幕黑了先别喊电工！按这三步查，90% 的问题自己就能搞定。
第一层：先给 HMI 做 "心电图"------ 电源和连接
-
症状：屏幕乌漆嘛黑，背光、指示灯啥反应没有
-
操作指南：✅ 掏万用表量电压！DC24V 供电的 HMI，低于 19V 或高于 28V 都会罢工（电压不稳就像人低血糖，站都站不住）✅ 电源线接头拽拽看！端子松动、线皮磨破是家常便饭，直接换根新线试试最省事✅ 盯着指示灯发呆！PWR 灯不亮 = 供电没到，RUN 灯闪 = 系统在启动，红灯常亮 = 硬件炸了
第二层：屏幕 "装睡" 还是真坏了？------ 显示单元检查
-
症状：电源灯亮，但屏幕要么全黑，要么只有背光没图像
-
操作指南：✅ 暗室测试大法！关灯后斜着看屏幕，有模糊图像 = 背光灯挂了（换背光比换整屏便宜多了）✅ 故障灯解码！红灯闪 3 下停 2 秒？翻手册查故障码，比猜谜靠谱✅ 外接显示器！有 HDMI/VGA 接口就插上，外接屏正常 = HMI 液晶屏或排线嗝屁了
第三层：系统 "脑死亡"？------ 软件故障急救
-
症状：能看到启动 Logo，但卡 Logo 或进系统后黑屏
-
操作指南：✅ 工程文件 "杀毒"！用 U 盘下载个确定没问题的工程，90% 黑屏是工程文件中毒（就像电脑中病毒开不了机）✅ 系统重装！官网下固件刷一遍（注意断电变砖风险，新手建议喊厂家远程）✅ 存储坏块？老 HMI 常见 Flash 芯片老化，这时候只能喊厂家换主板了
二、卡顿故障：HMI "卡成 PPT" 怎么办？------ 性能优化指南
触摸延迟 3 秒、画面切换像幻灯片？这不是 HMI 在卖萌，是在喊救命！
第 1 招：找出 "吃货" 进程 ------ 性能监控
- 关键数据：📊 CPU 占用率持续 80%+？画面动画做太多了（花里胡哨的动态效果最吃资源）📊 内存占用爆表？图片没用压缩格式（一张 BMP 大图顶 10 张 PNG）📊 通讯延迟 > 200ms？变量扫描周期设太密（温度这种参数 1 秒刷一次够够的）📊 每 5 分钟卡一下？大概率是历史数据记录在后台偷跑（就像手机后台更新突然卡顿）

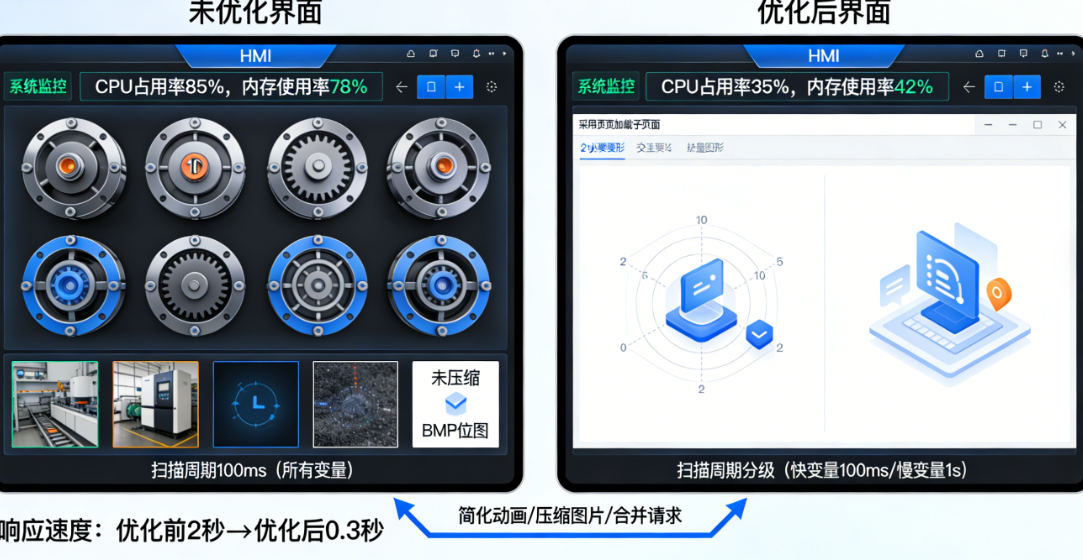

第 2 招：给 HMI "减肥"------ 三大优化手段
🎨 界面瘦身术
-
动画能关就关！闪烁报警改成颜色变化，跑马灯效果直接删（HMI 不是动画片放映机）
-
图片格式转换！把 1MB 的 BMP 转成 100KB 的 PNG，内存占用立减 90%
-
分页加载！主页面只放关键数据，详情页点进去再加载（就像手机 APP 懒加载省流量）
📡 通讯加速术
-
扫描周期分级！温度 / 压力设 1 秒，开关量设 100ms（别让所有变量都挤早高峰）
-
Modbus 指令合并！用 03 功能码一次读 10 个寄存器，比单个读快 10 倍
-
协议升级！以太网比串口快，OPC UA 比 Modbus TCP 更能扛（设备多就别委屈用 RS485 了）
💻 硬件换肾术优化到极致还卡？别挣扎了！老 HMI 的单核 CPU+256M 内存，跑不动现在的花哨界面，直接上四核 + 2G 内存的新款（就像五年前的手机跑不动现在的 APP）
最后划重点：HMI 故障就像人生病，别上来就开刀（重装系统）。先量体温（看指示灯），再拍 X 光（测电压 / 外接设备），最后才考虑手术（硬件维修）。每次排查都记笔记，不出三个月你就是车间里的 HMI 神医！
