STM32 内存空间中的选项字节

STM32的选项字节（Option Bytes）是一组存储在芯片内部独立Flash区域中的特殊配置数据，用于控制芯片的关键硬件特性和安全功能。

一、 选项字节的定义与位置

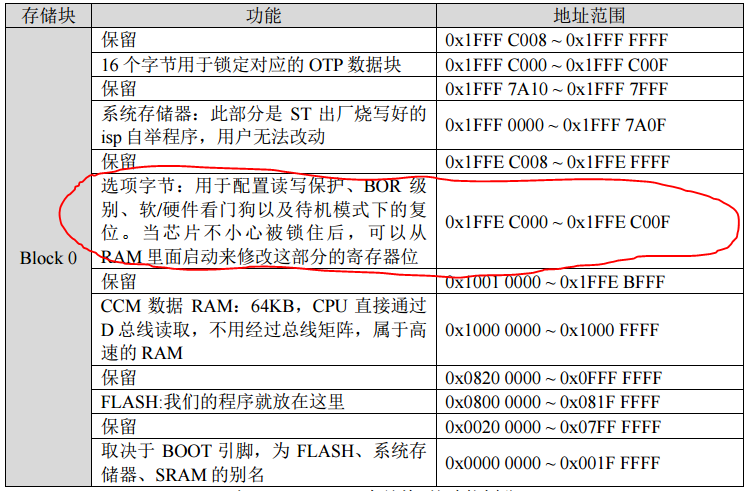

选项字节是STM32片内Flash信息块的一部分，与用于存储用户程序的主存储块（Main Flash）和存放官方Bootloader的系统存储器（System Memory）分开。它是一个可编程的非易失性存储区域，用户可以根据应用需求进行修改。

其地址因芯片系列和型号而异。例如，在STM32F103中，其基地址定义为 0x1FFFF800。选项字节的内容在每次系统复位时，会被加载到对应的寄存器（如 FLASH_OBR 和 FLASH_WRPR）中生效。

二、 选项字节的核心功能

选项字节主要配置以下几类功能：

1. 读保护（RDP - Read Protection）

   • 功能：保护主Flash中的程序代码不被通过调试接口（如JTAG/SWD）或从RAM启动的程序非法读取，是防止固件被抄袭的关键手段。
   • 级别 ：
     • 级别0：无保护，默认状态（RDP = 0xAA）。
     • 级别1：使能读保护。启用后，通过调试器无法读取Flash内容；若从级别1降级到级别0，芯片会自动擦除整个主Flash。
     • 级别2 ：最高保护级别（RDP = 0xCC）。一旦设置将永久禁用调试接口（JTAG熔断），且无法再降级，程序更新通常需依靠预留的IAP（在应用中编程）接口。

2. 写保护（WRP - Write Protection）

   • 功能：对主Flash的特定扇区（页）设置写保护，防止内容被意外或恶意擦写。通常用于保护Bootloader或关键数据。
   • 操作：可以按扇区（或成对扇区）进行保护设置。保护状态为"0"表示保护，"1"表示不保护。

3. 用户配置（USER）

   • 功能 ：配置一些硬件行为，主要包括：
     • 看门狗：选择看门狗（IWDG）是上电后硬件使能还是软件使能。
     • 复位配置：配置芯片进入Stop或Standby低功耗模式后是否产生复位。
     • 欠压复位（BOR）：配置芯片的欠压复位阈值电平（部分系列）。

4. 启动配置（BOOT）

   • 功能：与外部BOOT引脚配合，决定芯片的启动源（主Flash、系统存储器、SRAM）。在某些系列（如STM32G系列）中，可以通过选项字节完全配置启动模式，忽略外部引脚状态，从而节省一个IO口。

三、 如何操作选项字节

操作选项字节主要有两种方式：

1. 使用编程工具 ：这是最常用的方法。可以使用ST官方工具如 STM32CubeProgrammer 、ST-LINK Utility 或第三方工具如 J-Flash，通过调试器（ST-LINK， J-Link）连接芯片后进行图形化配置和编程。

2. 在应用程序中编程：用户可以在自己的代码中调用HAL库或标准外设库函数来修改选项字节。这常用于产品量产时自动启用保护，或实现IAP升级中的配置切换。

   • 基本流程包括：解锁Flash和选项字节、配置参数、编程、最后执行加载或系统复位使新配置生效。

四、 重要注意事项

1. 复位生效 ：修改选项字节后，通常需要执行一次系统复位 或重新上电，新的配置才会生效。
2. 操作顺序与影响：在STM32F1等系列中，修改选项字节（如设置读保护）可能会导致其他部分（如写保护设置、用户数据）被恢复为默认值。因此，在需要同时配置多项时，应注意操作的先后顺序，并在操作后重新校验所有配置。
3. 级别2的永久性 ：RDP级别2（0xCC）的设置是不可逆的，会永久关闭调试接口。设置前务必确认产品后续无需再通过调试器更新程序。
4. 系列差异：不同STM32系列（如F1， F4， G0， H7）的选项字节地址、位定义和功能可能有所不同，具体操作时应以对应型号的参考手册为准。
