STM32L051实现RTC低功耗唤醒

田甲2025-12-29 8:06

一、简单介绍

二、cubmx配置

三、实验代码

四、效果展示

一、简单介绍

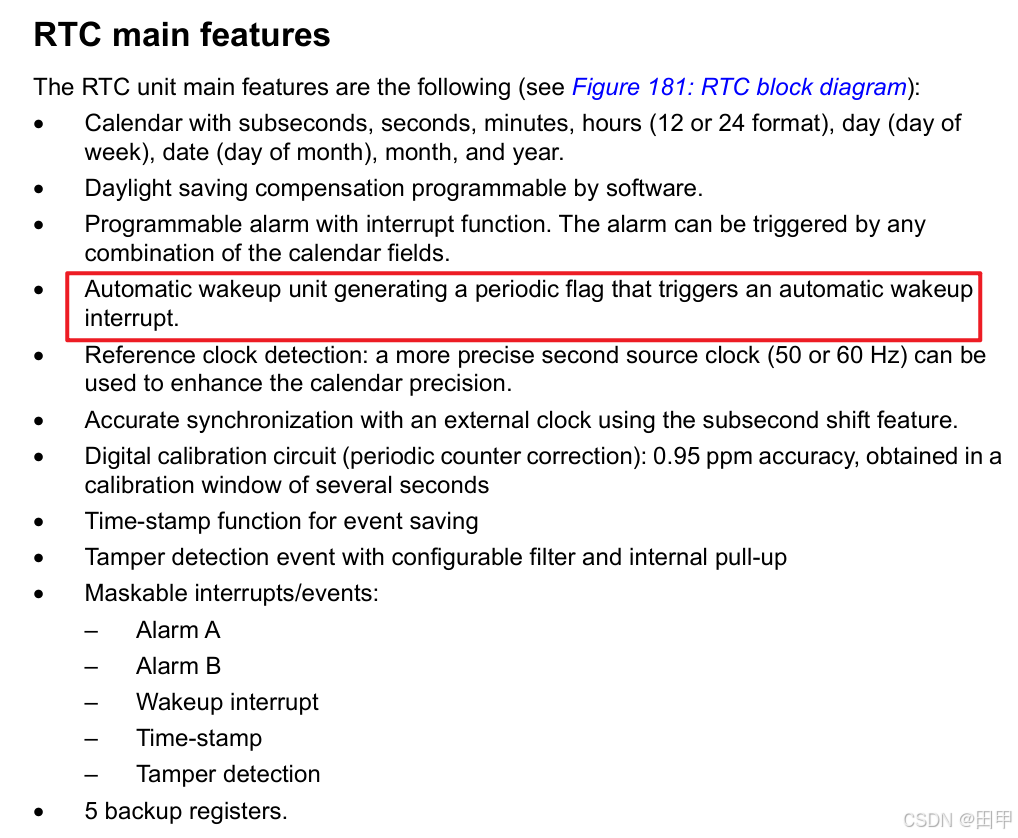

主要涉及是的RTC的自动唤醒单元

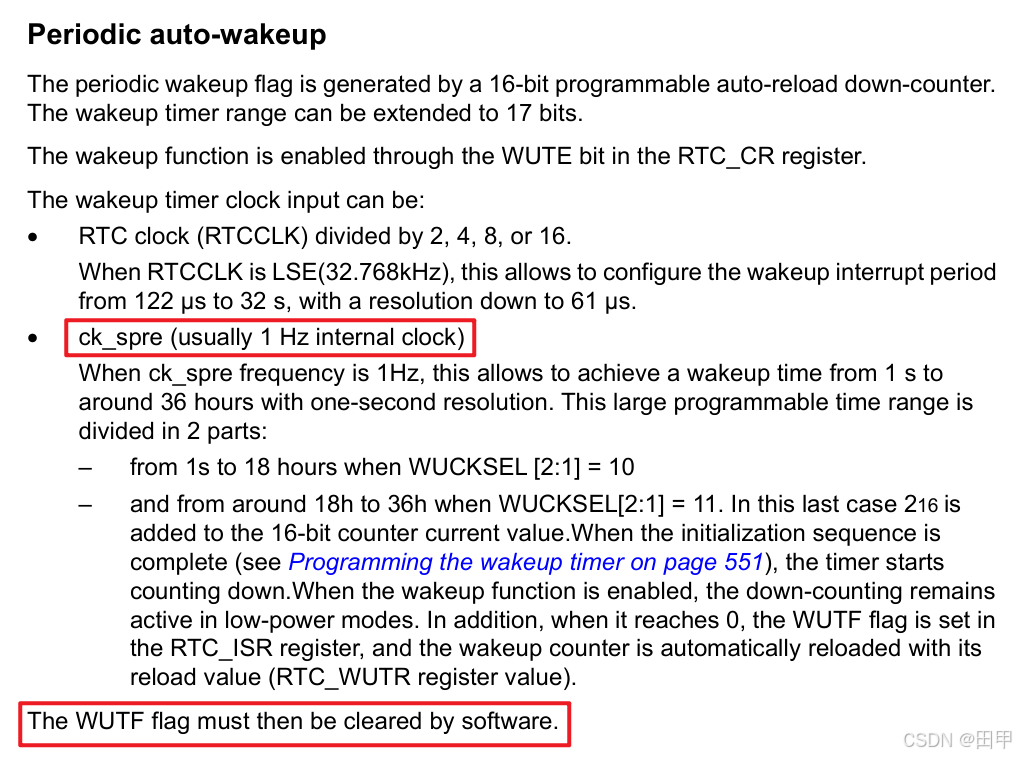

使用1Hz的内部时钟时，最长可以36小时唤醒，方法是增加一个bit，这样原本16位的RTC唤醒寄存器从最大65565s变成65535*2s，约等于36小时

RTC唤醒后需要软件清除WUTF

二、cubmx配置

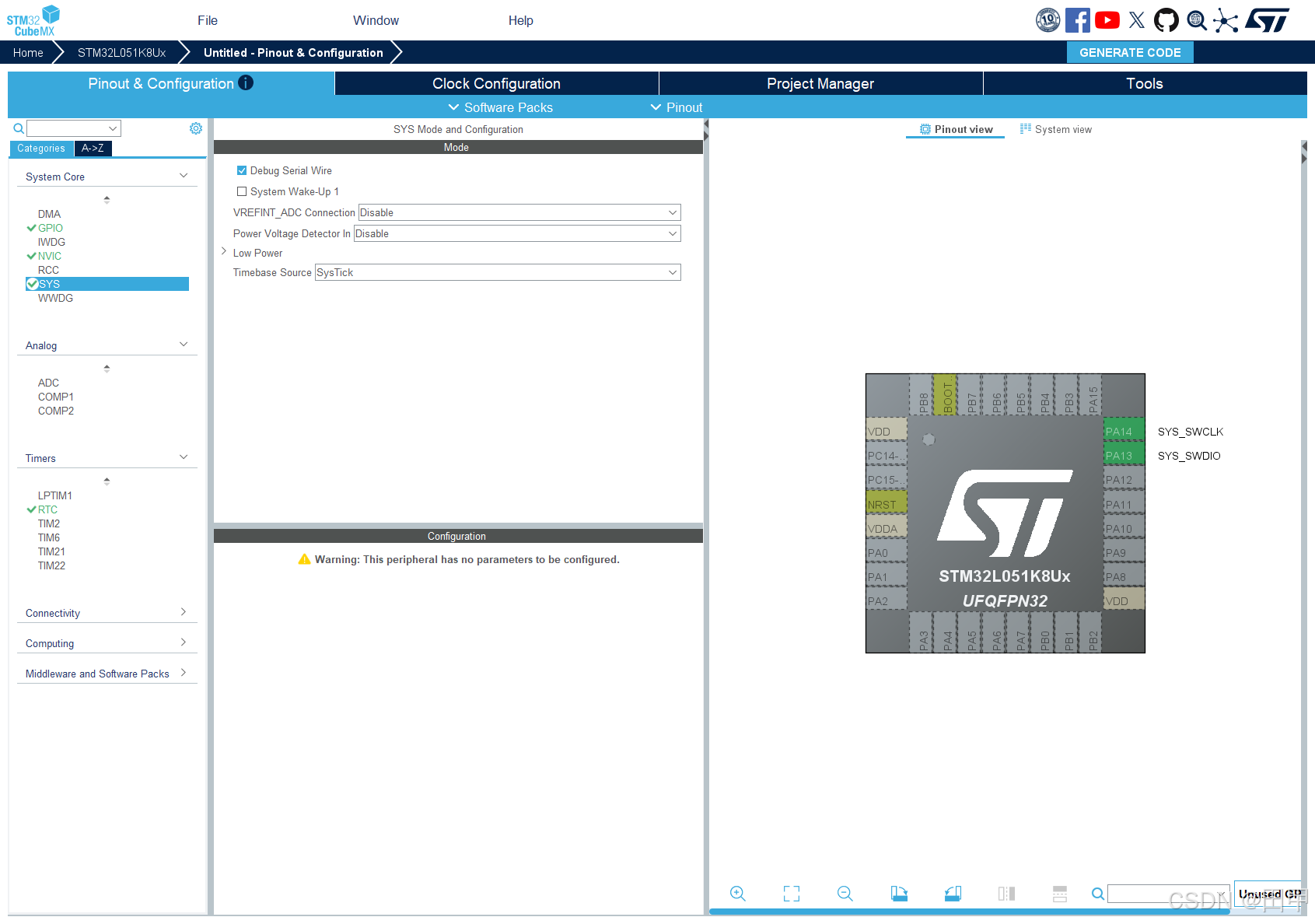

使能调试口，用于烧录

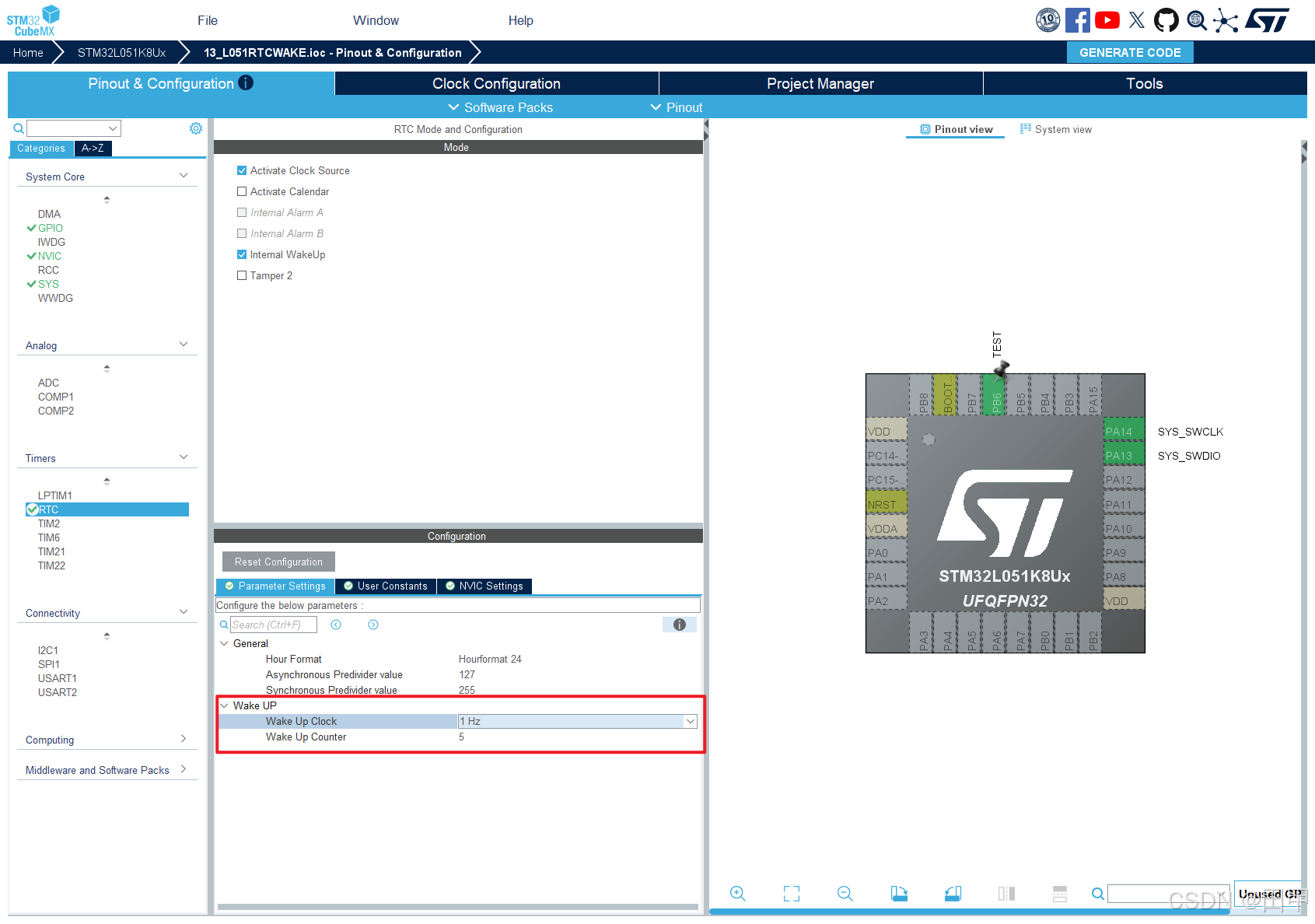

开启RTC，勾选内部唤醒，设置唤醒时钟频率为1Hz，唤醒计数值5，即每隔5s自动RTC唤醒

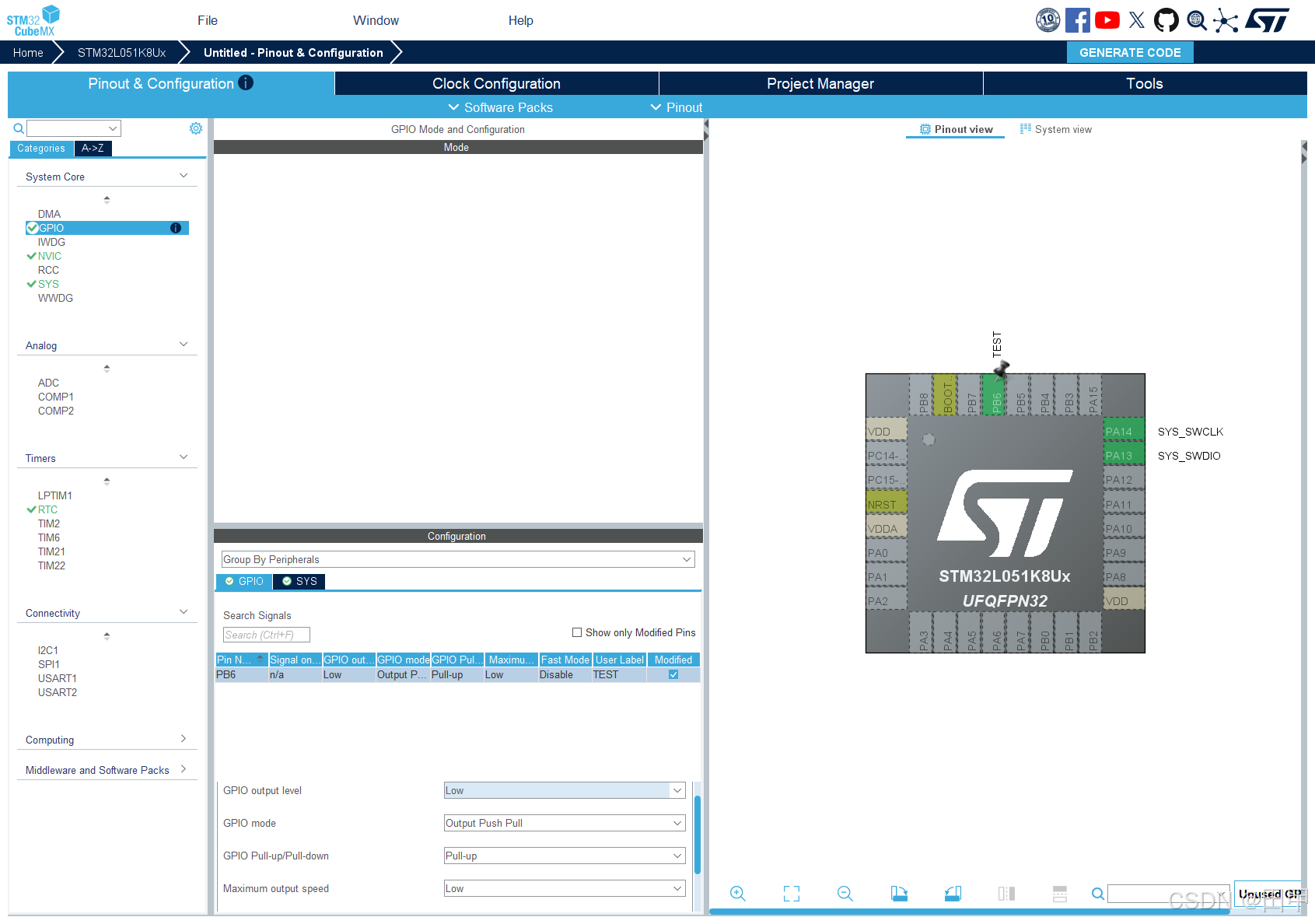

笔者选用PB6引脚监控芯片运行状态，配置成推挽输出

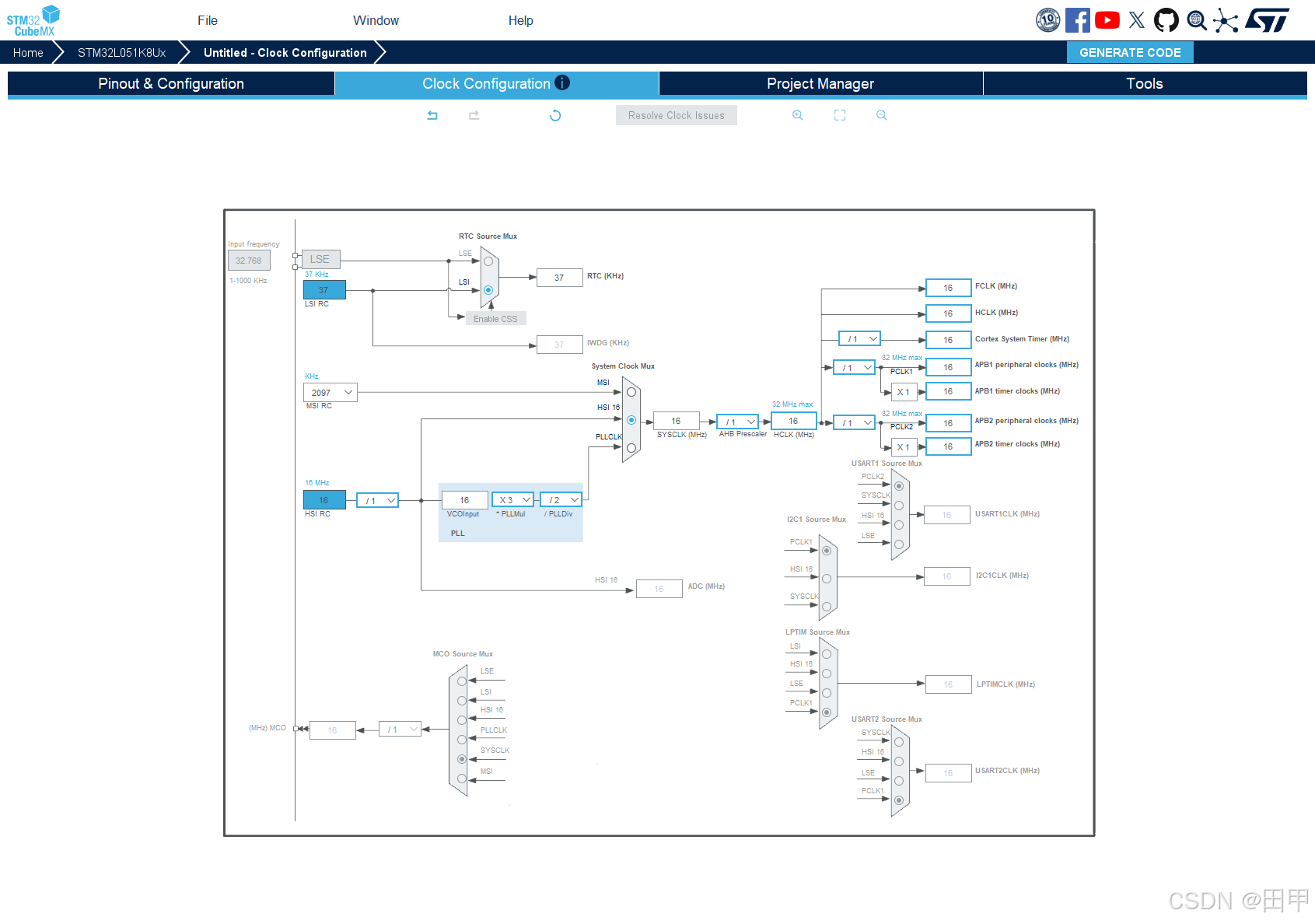

使用内部的HSI时钟

三、实验代码

cpp 复制代码

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_RTC_Init();
  /* USER CODE BEGIN 2 */
__HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);
  for (int i = 0; i < 1000; i++)
  {
      HAL_GPIO_TogglePin(TEST_GPIO_Port, TEST_Pin);
      HAL_Delay(2);
  }

HAL_PWR_EnterSTANDBYMode();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

四、效果展示

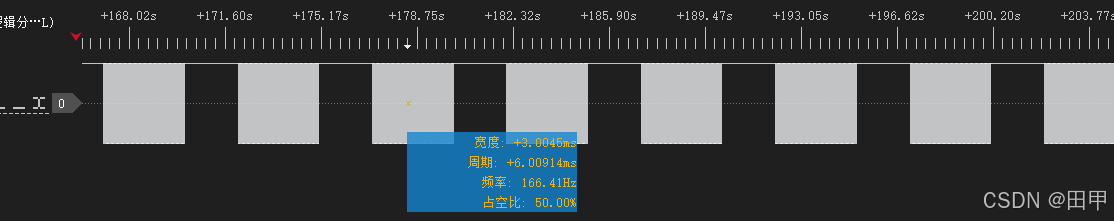

单片机唤醒后持续翻转TEST引脚电平，持续3s后进入休眠，等待2s，RTC的5s唤醒时间到，芯片被唤醒，重新运行。
