探索 Buck 电路设计：基于 Mathcad14.0 的开关电源学习工具

Buck电路设计，开关电源学习工具，可以根据需求修改电路的规格参数，计算书自动生成计算结果，可以进行开关管及无源器件的选型，损耗及温升计算。附赠两个电路优化计算书，可以对比不同电压或者频率下Buck电路的优劣。基于Mathcad14.0 开关电源计算书，损耗计算，效率计算，温升计算，电感计算，电容选型，开关管选型。

嘿，各位电子爱好者和工程师小伙伴们！今天来给大家分享一款超实用的开关电源学习工具------基于 Mathcad14.0 的 Buck 电路设计工具。

Buck 电路设计基础

Buck 电路，也就是降压式 DC - DC 变换器，是开关电源中非常重要的一种拓扑结构。它能把较高的直流输入电压转换为较低的直流输出电压。简单来讲，其核心工作原理就是通过控制开关管的导通与关断时间，来调整输出电压的大小。

代码示例（简单示意控制逻辑，非实际 Mathcad 代码语法）

python 复制代码

# 假设输入电压 Vin，输出电压 Vout，占空比 D
Vin = 12
Vout = 5
D = Vout / Vin
print(f"理论占空比 D 为: {D}")

这里通过简单的 Python 代码展示了输出电压和占空比的关系，在 Buck 电路中，理想情况下输出电压 $V*{out} = D \\times V*{in}$ ，所以通过这个公式就能计算出所需的占空比。

这款工具的强大功能

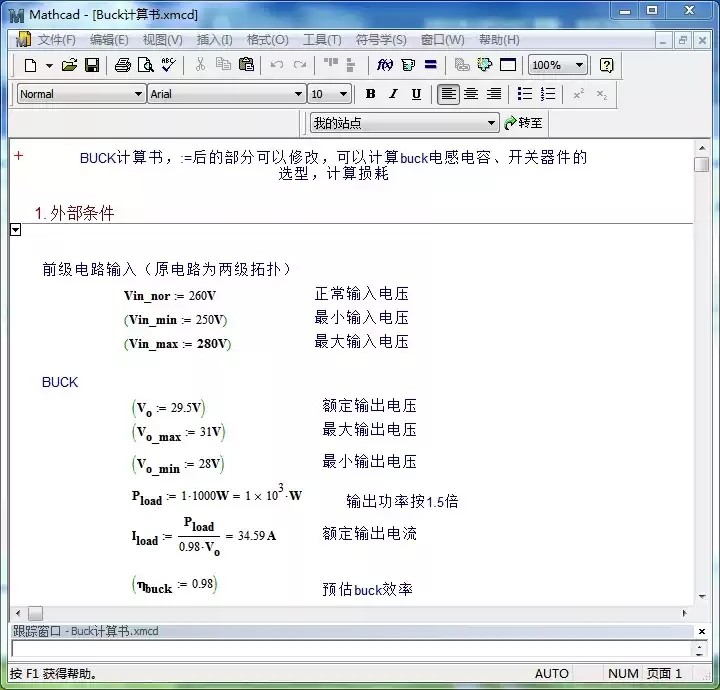

规格参数灵活修改：该工具允许我们根据实际需求轻松修改电路的规格参数。无论是输入电压、输出电压、负载电流，还是开关频率等，都能按需调整。比如，我们正在设计一个给手机充电的电源，手机要求输入电压 5V，而手头的电源模块输入是 12V，就可以在工具里相应设置输入 12V，输出 5V 等参数。

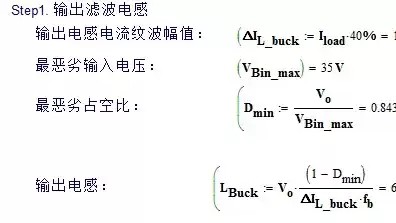

自动生成计算结果：它具备超赞的计算书自动生成功能。只要设定好参数，计算书就能快速给出各种关键计算结果。像电感值、电容值的计算，这些在传统设计中需要手动翻手册、套公式的繁琐过程，在这里一键搞定。

Mathcad 计算电感值示例（伪代码示意）

mathcad 复制代码

// 设定参数
Vin := 12  // 输入电压
Vout := 5  // 输出电压
Iout := 1  // 输出电流
f := 500000  // 开关频率

// 计算电感值公式
L := (Vin - Vout) * (Vout / Vin) / (f * 0.2 * Iout)

这里通过简单的 Mathcad 伪代码展示了电感值的计算过程，实际使用 Mathcad 时，它会根据输入的参数精准计算并展示结果。

器件选型：能进行开关管及无源器件的选型。它会依据设定的参数，综合考虑耐压、电流、功率等因素，给出合适的开关管型号建议，以及电容、电感等无源器件的规格范围。例如，根据计算出的电流大小和电压等级，推荐耐压足够且导通电阻小的开关管，以降低导通损耗。
损耗及温升计算：损耗计算对于评估电路效率和可靠性至关重要。该工具能准确计算开关管的开关损耗、导通损耗，以及电感、电容的等效串联电阻（ESR）带来的损耗等。通过这些损耗值，进一步计算出温升情况。

开关管导通损耗计算（伪代码示意）

mathcad 复制代码

// 假设开关管导通电阻 Rds_on，导通电流 I
Rds_on := 0.01
I := 1

// 导通损耗计算
P_conduction := Rds_on * I^2

此伪代码展示了开关管导通损耗的简单计算，实际中 Mathcad 能结合电路更复杂的参数进行精确计算。

电路优化计算书

更棒的是，工具还附赠两个电路优化计算书。通过它们，我们可以对比不同电压或者频率下 Buck 电路的优劣。比如，改变开关频率，看看对效率、纹波电压等指标的影响。这对于电路的优化设计简直太有帮助了。

假设我们在计算书中对比 100kHz 和 500kHz 开关频率下的 Buck 电路。在 100kHz 时，电感值可能较大，成本会增加，但开关损耗相对较低；而 500kHz 时，电感电容体积可以减小，但开关损耗增大，效率可能降低。通过计算书的详细数据对比，就能清晰知道哪种频率更适合我们的设计需求。

总之，这款基于 Mathcad14.0 的开关电源学习工具，从基础的 Buck 电路设计，到复杂的参数计算、器件选型以及电路优化，全方位助力我们在开关电源设计的道路上一路畅通。无论是新手小白学习，还是经验丰富的工程师提高设计效率，都值得一试！
