HarmonyOS应用开发：桌面卡片实现

前言

桌面卡片是比较常见的功能，本案例详细列举了卡片开发的大部分功能，如使用postCardAction接口快速拉起卡片提供方应用的指定UIAbility，通过message事件刷新卡片内容等，为开发者提供了卡片功能的展示。

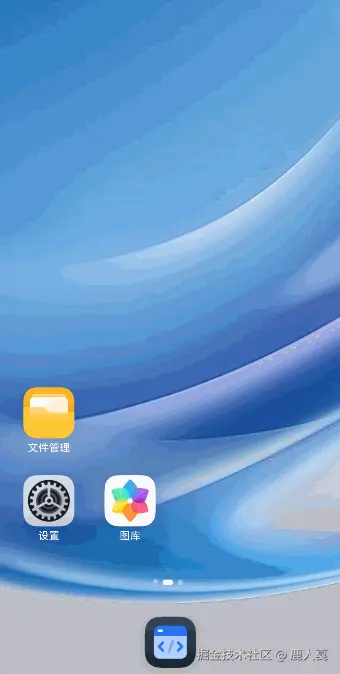

效果图预览

使用说明

长按应用，添加卡片到桌面。
卡片内可滑动选择案例，点击可进入案例详情。
部分案例无详情页时，点击跳转到首页瀑布流。

实现思路

新建卡片
配置formconfig
编写卡片UI代码
触发刷新事件
触发点击事件

实现步骤

本例涉及的关键特性和实现方案如下：

新建卡片。右键点击entry目录，选择新建->Service Widget->Dynamic Widget，其中Dynamic Widget为动态卡片，Static Widget为静态卡片。此时会生成几个文件：配置文件form_config.json；卡片AbilityEntryFormAbility.ets；卡片组件WidgetCard.ets。
新建卡片后，根据需要（如卡片大小，刷新时间，动态静态卡片设置）配置form_config.json。

{ "forms": [ { "name": "widget", // 卡片的名称。 "displayName": " <math xmlns="http://www.w3.org/1998/Math/MathML"> s t r i n g : w i d g e t d i s p l a y n a m e " , / / 卡片的显示名称。 " d e s c r i p t i o n " : " string:widget_display_name", // 卡片的显示名称。 "description": " </math>string:widgetdisplayname",//卡片的显示名称。"description":"string:widget_desc", // 卡片的描述。 "src": "./ets/widget/pages/WidgetCard.ets", // 卡片对应的UI代码的完整路径。 "uiSyntax": "arkts", // 卡片的类型 "window": { // 用于定义与显示窗口相关的配置。 "designWidth": 720, "autoDesignWidth": true }, "colorMode": "auto", // 卡片的主题样式。 "isDynamic": true, // 卡片是否为动态卡片。 "isDefault": true, // 卡片是否为默认卡片。 "updateEnabled": true, // 卡片是否支持周期性刷新。 "scheduledUpdateTime": "10:30", // 卡片的定点刷新的时刻。 "updateDuration": 1, // 卡片定时刷新的更新周期，单位为30分钟，取值为自然数。 "defaultDimension": "64", // 卡片的默认外观规格。 "supportDimensions": [ // 卡片支持的外观规格，取值范围。 "64" ] } ] }
编写卡片UI代码。在主文件WidgetCard.ets中添加UI组件，需要注意的是：ArkTS卡片存在较多约束（如不支持导入共享包），较多逻辑不可在卡片中使用，在使用时需要根据文档进行操作。
编写跳转事件：当应用未被拉起时，点击某个卡片时跳转到具体的案例页面。在EntryAbility.ets中补充逻辑：onCreate生命周期内获取want.parameters.params判断卡片内容的跳转。

// EntryAbility.ets export default class EntryAbility extends UIAbility { onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void { // ... // 桌面卡片判断跳转内容 if (want?.parameters?.params) { // want.parameters.params 对应 postCardAction() 中 params 内容 let params: Record<string, Object> = JSON.parse(want.parameters.params as string); this.selectPage = params.targetPage as string; } // ... } }
编写跳转事件：当应用在后台时，点击某个卡片时跳转到具体的案例页面。可从onNewWant生命周期获取want.parameters.params判断卡片内容的跳转。

// EntryAbility.ets export default class EntryAbility extends UIAbility { // 如果UIAbility已在后台运行，在收到Router事件后会触发onNewWant生命周期回调 onNewWant(want: Want, launchParam: AbilityConstant.LaunchParam): void { if (want?.parameters?.params) { // want.parameters.params 对应 postCardAction() 中 params 内容 let params: Record<string, Object> = JSON.parse(want.parameters.params as string); this.selectPage = params.targetPage as string; } if (this.currentWindowStage !== null) { // 存在窗口时点击卡片后进行页面跳转 this.onWindowStageCreate(this.currentWindowStage); } } }
具体跳转逻辑编写。在onWindowStageCreate生命周期内进行具体的跳转逻辑。

// EntryAbility.ets export default class EntryAbility extends UIAbility { onWindowStageCreate(windowStage: window.WindowStage): void { // 判断是否存在窗口可进行页面跳转 if (this.currentWindowStage === null) { this.currentWindowStage = windowStage; } // 点击卡片后进行页面跳转 if (this.selectPage) { this.storage.setOrCreate('formNavigationRouter', this.selectPage); windowStage.loadContent('pages/EntryView', this.storage, (err, data) => { if (err.code) { logger.error(DOMAIN_NUMBER.toString(), TAG, 'Failed to load the content. Cause: %{public}s', JSON.stringify(err) ?? ''); return; } logger.info(DOMAIN_NUMBER.toString(), TAG, 'Succeeded in loading the content. Data: %{public}s', JSON.stringify(data) ?? ''); }); } // ... } }
编写跳转事件：在EntryAbility.ets编写事件后，同时在接收案例参数的EntryView.ets内处理页面跳转逻辑。通过和DynamicsRouter内的数据对比，判断通过storage传入的页面是哪一个，然后执行pushUri跳转。

@Entry(storage) @Component struct EntryView { onPageShow(): void { // 从卡片进入页面时判断具体跳转页面 if (this.formRouter) { waterFlowData.forEach((item: SceneModuleInfo) => { let index = item.appUri.indexOf(this.formRouter); if (index > -1) { if (DynamicsRouter.appRouterStack.slice(-1)[0].name !== item.appUri) { DynamicsRouter.clear(); DynamicsRouter.pushUri(item.appUri); } return; } }) this.formRouter = ''; } } }
判断卡片大小：获取卡片详情，根据宽高比获取卡片的规格，不同规格显示内容不同。在EntryFormAbility.ets中补充点击卡片进入时查找对应案例的逻辑。在onAddForm生命周期内做卡片生成时，createFormBindingData方法传递属性。

// EntryFormAbility.ets export default class EntryFormAbility extends FormExtensionAbility { // 卡片对象集合 onAddForm(want: Want): formBindingData.FormBindingData { let isLongCard: boolean = true; if ((want.parameters?.[formInfo.FormParam.WIDTH_KEY] as number) / (want.parameters?.[formInfo.FormParam.HEIGHT_KEY] as number) > 0.666) { isLongCard = false; } // 使用方创建卡片时触发，提供方需要返回卡片数据绑定类 let obj: Record<string, string | boolean> = { 'title': 'titleOnAddForm', 'isLongCard': isLongCard }; let formData: formBindingData.FormBindingData = formBindingData.createFormBindingData(obj); return formData; } }
编写刷新事件：当定时更新或定点更新触发时，需要更新卡片内容。onUpdateForm生命周期发生在定时更新/定点更新/卡片使用方主动请求更新时，在方法内增加获取案例数据的功能。

// EntryFormAbility.ets export default class EntryFormAbility extends FormExtensionAbility { // 网络获取README数据并利用formProvider.updateForm更新到卡片 async getData(formId: string) { let detail: CASES[] = []; let httpRequest = http.createHttp(); let webData: http.HttpResponse = await httpRequest.request(URL); if (webData?.responseCode == http.ResponseCode.OK) { try { detail = this.formatData(webData.result.toString()); hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onFormEvent' + 'webData.result:' + webData.result);
typescript 复制代码
```
        class FormDataClass {
           detail: CASES[] = detail;
        }

        let formData = new FormDataClass();
        let formInfo = formBindingData.createFormBindingData(formData);
        await formProvider.updateForm(formId, formInfo);
        hilog.info(DOMAIN_NUMBER, TAG, '%{public}s', 'FormAbility updateForm success.');
     } catch (error) {
        hilog.error(DOMAIN_NUMBER, TAG, `FormAbility updateForm failed: ${JSON.stringify(error)}`);
     }
  } else {
     hilog.error(DOMAIN_NUMBER, TAG, `ArkTSCard download task failed`);
     let param: Record<string, string> = {
        'text': '刷新失败'
     };
     let formInfo: formBindingData.FormBindingData = formBindingData.createFormBindingData(param);
     formProvider.updateForm(formId, formInfo);
  }
  httpRequest.destroy();
```
}

async onUpdateForm(formId: string): Promise { // 若卡片支持定时更新/定点更新/卡片使用方主动请求更新功能，则提供方需要重写该方法以支持数据更新 hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onUpdateForm'); this.getData(formId); } }

编写刷新事件：手动刷新内容时，需要更新卡片内容。onFormEvent生命周期发生在卡片主动通过postCardAction接口触发message事件。

// EntryFormAbility.ets export default class EntryFormAbility extends FormExtensionAbility { // 网络获取README数据并利用formProvider.updateForm更新到卡片 async getData(formId: string) { let detail: CASES[] = []; let httpRequest = http.createHttp(); let webData: http.HttpResponse = await httpRequest.request(URL); if (webData?.responseCode == http.ResponseCode.OK) { try { detail = this.formatData(webData.result.toString()); hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onFormEvent' + 'webData.result:' + webData.result);

typescript 复制代码

        class FormDataClass {
           detail: CASES[] = detail;
        }

        let formData = new FormDataClass();
        let formInfo = formBindingData.createFormBindingData(formData);
        await formProvider.updateForm(formId, formInfo);
        hilog.info(DOMAIN_NUMBER, TAG, '%{public}s', 'FormAbility updateForm success.');
     } catch (error) {
        hilog.error(DOMAIN_NUMBER, TAG, `FormAbility updateForm failed: ${JSON.stringify(error)}`);
     }
  } else {
     hilog.error(DOMAIN_NUMBER, TAG, `ArkTSCard download task failed`);
     let param: Record<string, string> = {
        'text': '刷新失败'
     };
     let formInfo: formBindingData.FormBindingData = formBindingData.createFormBindingData(param);
     formProvider.updateForm(formId, formInfo);
  }
  httpRequest.destroy();

}

async onFormEvent(formId: string, message: string): Promise { this.getData(formId); } }

编写刷新事件：参数传到卡片组件内，组件接收参数。处理WidgetCard.ets卡片内逻辑。卡片页面中使用LocalStorageProp装饰需要刷新的卡片数据。

let casesCardInfo = new LocalStorage(); @Entry(casesCardInfo) @Component struct Widget_DynamicCard { @LocalStorageProp('detail') detail: CASES[] = []; // 卡片对象集合 private swiperController: SwiperController = new SwiperController(); @LocalStorageProp('isLongCard') isLongCard: boolean = false;

build() { // ... } }
