LogicFlow 交互新体验：告别直连，丝滑贝塞尔轨迹实战！🍫

写在开头

Hello everyone! 🤠

在LogicFlow 交互新体验：让锚点"活"起来，鼠标跟随动效实战！🧲中，咱们解决了锚点的吸附交互问题。今天小编要分享的是另一项细节优化------连线轨迹（Trajectory）。

大家在使用 LogicFlow 时，默认的拖拽连线，无论你最终生成的边是折线还是曲线，在鼠标拖拽的过程中，跟随鼠标的那条线始终是一条笔直的虚线。

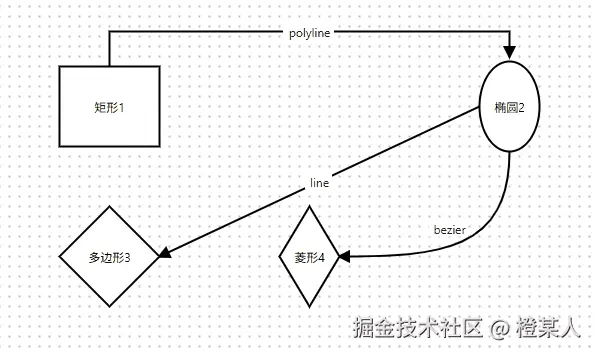

效果如下：

对于一个追求极致体验的项目来说，这多少有点 "出戏"。🤔

在小编的项目中，我们最终生成的边是贝塞尔曲线，根据设计人员的要求，连线过程中也期望是以曲线的形式，以此匹配项目的整体设计规范。

于是，小编在翻阅 LogicFlow 文档时，找了一个 customTrajectory 属性，它能让咱们进行自定义连线轨迹。✨

非常灵活方便，在小编早期技术选型时，也是看中了 LogicFlow 库超强的自定义能力。

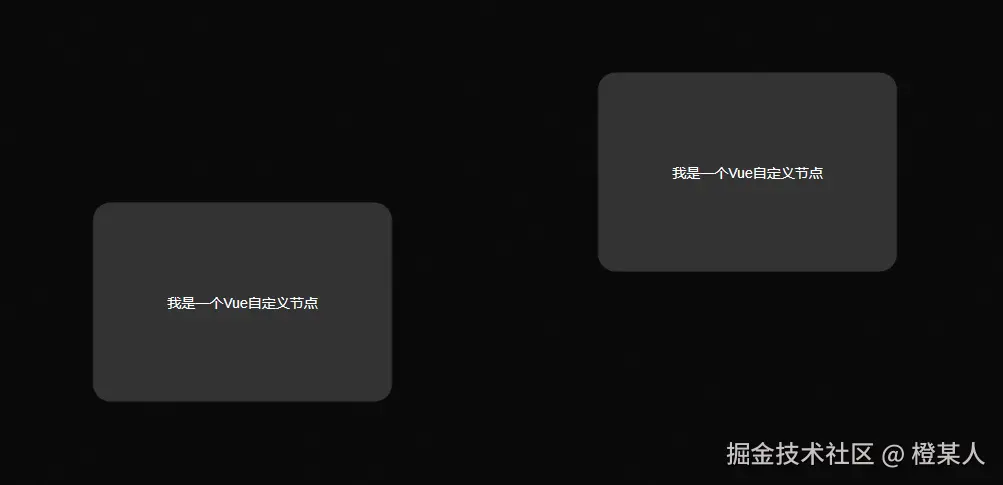

优化后的最终效果如下，请诸君按需食用哈。

需求背景

在小编项目中，节点之间的边采用的是三次贝塞尔曲线 （bezierCurveEdge），并且我们对边进行自定义开发。

但是，目前的痛点是：

视觉割裂：拖拽时是直线，松手后变曲线，视觉体验不连续。
风格不符：生硬的直线无法体现项目整体"圆润、流畅"的设计语言。

设计人员想要的效果是：

用户拖拽连线时，跟随鼠标的引导线直接展示为曲线。
引导线的曲率动态计算，与最终生成的边保持一致。

具体实现

LogicFlow 提供了一个非常强大的配置项 customTrajectory，允许我们自定义连线过程中引导线的渲染逻辑。

第1️⃣步：理解customTrajectory属性

从文档上看 customTrajectory 属性接收的是一个函数，扒其相关的源码。⏰

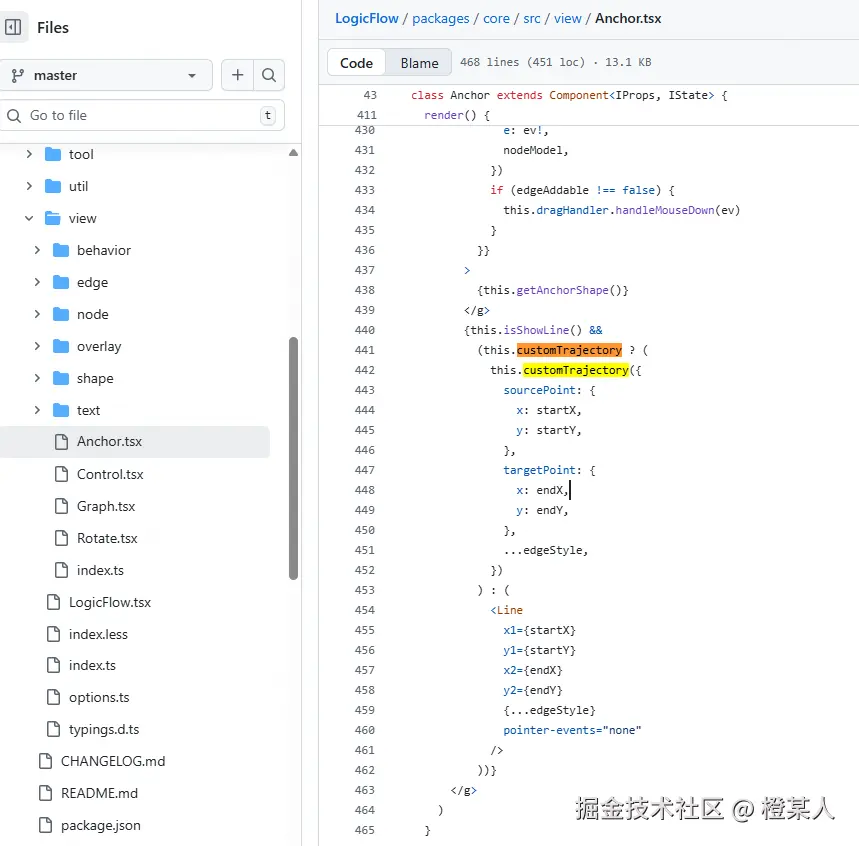

源码位置在： packages/core/src/view/Anchor.tsx

核心逻辑如下：

从源码中可以清晰地看到，customTrajectory 是一个优先级更高的渲染函数。它接收起点 (sourcePoint)、终点 (targetPoint) 以及样式配置 (edgeStyle)，要求返回一个 VDOM 节点（它在 render 函数中，通常是 SVG 元素）。

LogicFlow 内部使用 Preact/React 的 VDOM 机制，所以我们需要引入其的 h 函数来创建元素。

第2️⃣步：编写贝塞尔轨迹算法

核心难点在于计算贝塞尔曲线的控制点。为了让曲线看起来自然，通常控制点会根据起点和终点的相对位置进行偏移。

咱们新建文件 customTrajectory.js：

javascript 复制代码

import { h } from "@logicflow/core";

// 定义一些常量，保持与最终边的样式一致
const STROKE_COLOR = "#2961F7"; // 引导线颜色
const STROKE_WIDTH = 1;

/**
 * @name 自定义连线轨迹
 * @param {object} params 轨迹参数对象
 * @param {{x:number,y:number}} params.sourcePoint 起点坐标
 * @param {{x:number,y:number}} params.targetPoint 终点坐标（即鼠标当前位置）
 * @returns {*} Preact 虚拟节点
 */
export default function customTrajectory({ sourcePoint, targetPoint, ...edgeStyle }) {
  const { x: startX, y: startY } = sourcePoint;
  const { x: endX, y: endY } = targetPoint;

  // 1. 计算水平和垂直方向的距离
  const dx = Math.abs(endX - startX);
  const dy = Math.abs(endY - startY);

  // 2. 计算控制点偏移量
  // 这里采用"以水平方向为主"的策略，系数 0.6 是经验值，可以让曲线弯得更好看
  const controlOffset = Math.max(dx, dy) * 0.6;

  // 3. 生成三次贝塞尔曲线的路径（C 指令：C 控制点1.x,控制点1.y 控制点2.x,控制点2.y 终点.x,终点.y）
  let d = "";

  if (endX > startX && endY > startY) {
    // 右下方向：控制点1 右上，控制点2 左下
    d = `M ${startX},${startY} C ${startX + controlOffset},${startY} ${endX - controlOffset},${endY} ${endX},${endY}`;
  } else if (endX > startX && endY < startY) {
    // 右上方向：控制点1 右下，控制点2 左上
    d = `M ${startX},${startY} C ${startX + controlOffset},${startY} ${endX - controlOffset},${endY} ${endX},${endY}`;
  } else if (endX < startX && endY > startY) {
    // 左下方向：控制点1 左上，控制点2 右下
    d = `M ${startX},${startY} C ${startX - controlOffset},${startY} ${endX + controlOffset},${endY} ${endX},${endY}`;
  } else {
    // 左上方向：控制点1 左下，控制点2 右上
    d = `M ${startX},${startY} C ${startX - controlOffset},${startY} ${endX + controlOffset},${endY} ${endX},${endY}`;
  }

  // 4. 返回 SVG Path 元素
  return h(
    "path",
    {
      d,
      fill: "none",
      pointerEvents: "none", // 极其重要！防止引导线阻挡鼠标事件
      ...edgeStyle,
      strokeDasharray: undefined, // 小编的项目设计不需要虚线，所以清除掉，你可以根据自己需要
      stroke: STROKE_COLOR,
      strokeWidth: STROKE_WIDTH,
    },
  );
}

注意 🔉：这里的控制点计算逻辑（controlOffset）最好与你的边里的逻辑保持一致，这样松手的一瞬间，线条才不会有奇怪的 "跳动"。

这里如此复杂的计算是小编自己写的？那么牛？🐮

当然不是，这里小编也是借助了AI的协助。这要是放在几年前，这种交互效果直接就砍掉，实在太费劲了，现在不一样了，你让AI帮助你写，只要你提示词写得足够清楚，AI分分钟帮你解决，你只要调调参数，验收结果就行了。

第3️⃣步：注册配置

最后，在初始化 LogicFlow 时，将这个函数传给 customTrajectory 选项。

javascript 复制代码

import LogicFlow from "@logicflow/core";
import customTrajectory from "./customTrajectory";

const lf = new LogicFlow({
  container: document.querySelector("#container"),
  // ... 其他配置

  // 注册自定义轨迹
  customTrajectory: customTrajectory,

  // 确保最终生成的边也是贝塞尔曲线
  edgeGenerator: () => "bezierCurveEdge",
});

总结

通过简单的数学计算和 VDOM 渲染，咱们成功将 LogicFlow 的连线轨迹从 "工业风" 的直线升级成了 "艺术风" 的曲线。😋

希望这个小技巧能让你的流程图编辑体验更加出色！🌟

至此，本篇文章就写完啦，撒花撒花。

希望本文对你有所帮助，如有任何疑问，期待你的留言哦。

老样子，点赞+评论=你会了，收藏=你精通了。
