引言：物联网时代的连接困境
随着工业4.0、智能物联网的快速发展，传统串口设备网络化需求呈爆炸式增长。然而，在串口转以太网设备的开发道路上，工程师们面临着多重技术壁垒。传输速率瓶颈、接口数量限制、硬件设计复杂、协议栈调试困难等问题，如同层层枷锁，束缚着产品的创新步伐和市场响应速度。如何突破这些瓶颈，实现快速、稳定、经济的设备联网，成为行业共同关注的焦点。
1、传统串口转以太网方案的四大核心痛点

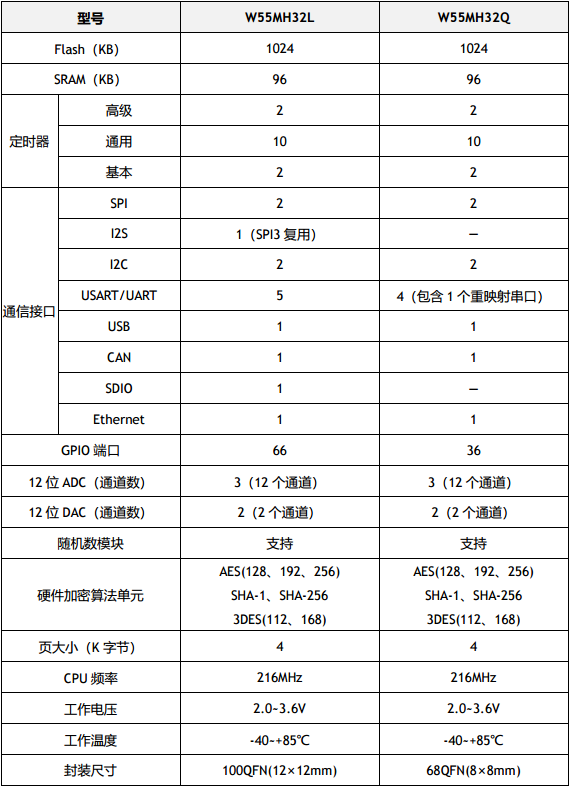

器件功能配置表
1.1 速率瓶颈制约数据价值
传统串口方案受硬件架构限制，常用速率多在 115.2Kbps-1Mbps 区间，面对高速 AD 采集、工业相机等设备时，速率瓶颈尤为明显，这种速率限制直接导致：
- 数据延迟严重，影响系统实时性
- 高频率采样数据被迫降低采样率
- 整体系统性能无法充分发挥
1.2 接口匮乏限制系统扩展
多数微控制器仅提供1-3个串口，而现代工业场景常需同时接入温湿度、气体浓度、振动监测、图像采集、位置传感等多类传感器。工程师被迫采用以下复杂方案：
- 外接多路串口扩展芯片，增加PCB复杂性和故障点
- 采用串口复用技术，牺牲实时性和可靠性
- 设计多级采集系统，大幅提升成本和维护难度
1.3 硬件架构臃肿增加设计风险
传统以太网方案需要"MCU + MAC芯片 + PHY芯片 + 网络变压器"的经典组合，这种架构带来诸多问题：
- PCB布局复杂，占用宝贵板面空间
- 信号完整性挑战增大，尤其在高频环境下
- 元器件数量增加导致良率下降和成本上升
- 电源设计复杂，需考虑多电压域和功耗管理
1.4 网络协议栈消耗宝贵开发资源
软件TCP/IP协议栈的实现和调试是一个技术深水区，工程师需面对：
- 复杂的网络协议理解和实现，学习曲线陡峭
- 内存资源占用严重，尤其对资源有限的嵌入式系统
- 实时性与可靠性难以兼顾，需大量测试验证
- 网络安全漏洞风险增加，需专业团队维护
- 跨平台兼容性问题，增加软件维护成本
2、W55MH32：一体化集成的革命性解决方案
2.1 芯片架构创新：重新定义集成度
系统架构
W55MH32采用先进的SoC架构设计，在单芯片内实现了传统方案中多个独立芯片的功能：
核心集成模块：
- 高性能处理器核心，主频达216MHz
- 5路独立UART控制器
- 10/100M以太网MAC控制器
- 以太网PHY物理层接口
- 硬件TCP/IP协议栈
- 丰富的外设接口（SPI、I2C、GPIO等）
这种高度集成带来直接优势：
- 芯片级集成显著减少了实现同等功能所需的PCB占板面积
- 信号路径缩短，电磁兼容性显著提升
- 单芯片解决方案，降低供应链风险
2.2 串口能力突破：满足多元接入需求
多路串口配置策略：
- 5路独立串口，支持全双工异步通信
- 灵活的波特率配置，从低速传感器到高速设备全覆盖
- 每路串口独立配置，支持不同通信协议
- 硬件流控制支持，确保数据可靠传输
高速串口的性能飞跃：
- 串口1专为高速应用设计，速率高达13.5Mbps
- 支持DMA传输，极大降低CPU负载
- 适用于工业相机、高速数据采集卡等高带宽设备
- 13.5Mbps的速率使其能够轻松应对传统串口难以处理的高清图像、高速采集等大数据流应用场景
2.3 硬件协议栈：网络通信的根本性革新
传统软件协议栈的局限性：
- CPU 资源占用高达 30%-70%，导致核心业务处理性能显著下降
- 响应延迟大，实时性难以保证
- 连接数有限，扩展性差
- 受系统负载影响大，稳定性挑战
W55MH32硬件协议栈优势：
- 专用硬件处理TCP/IP协议，CPU占用率极低
- 支持多路并行连接，最多可达8个并发连接
- 确定性延迟，满足工业实时性要求
- 内置多种网络协议：TCP、UDP、IPv4、ARP、ICMP、IGMP
- 支持DHCP客户端/服务器、DNS客户端
- 硬件级网络安全特性，提供更可靠的数据保护
3、开发体验变革：从复杂到简洁的跨越
3.1 硬件设计简化
系统架构
W55MH32提供经过验证的参考设计，极大降低硬件设计门槛：
简化后的电路结构： 传统方案需串联 'MCU + 串口扩展芯片 + MAC 芯片 + PHY 芯片 + 网络变压器'，而 W55MH32 单芯片集成所有核心功能，外围仅需搭配：
① 1-2 路电压域的电源滤波电路
② 复位电路
③ RJ45 接口 + 网络变压器
④ 少量无源滤波元件，无需额外扩展芯片，电路链路得到极大简化，信号路径大幅缩短
外围电路精简：
- 电源电路从多路简化至1-2路
- 网络接口外围元件减少60%以上
- PCB布局面积减少50%-70%
3.2 软件开发加速
芯片配套完整的软件开发生态系统：
丰富的软件资源：
- 应用示例覆盖主流场景：
- Modbus TCP例程参考
- 多路数据采集与上传
- 远程配置与管理
快速上手路径：
- 硬件设计：参考官方原理图和PCB布局，1-2周完成
- 软件移植：基于示例TCP等例程代码进行修改
- 协议适配：根据实际需求调整通信协议
- 系统集成：与上层系统对接测试
3.3 调试与维护优化
- 内置诊断功能，快速定位网络和通信问题
- 支持远程固件升级，降低维护成本
- 长期软件支持和技术更新

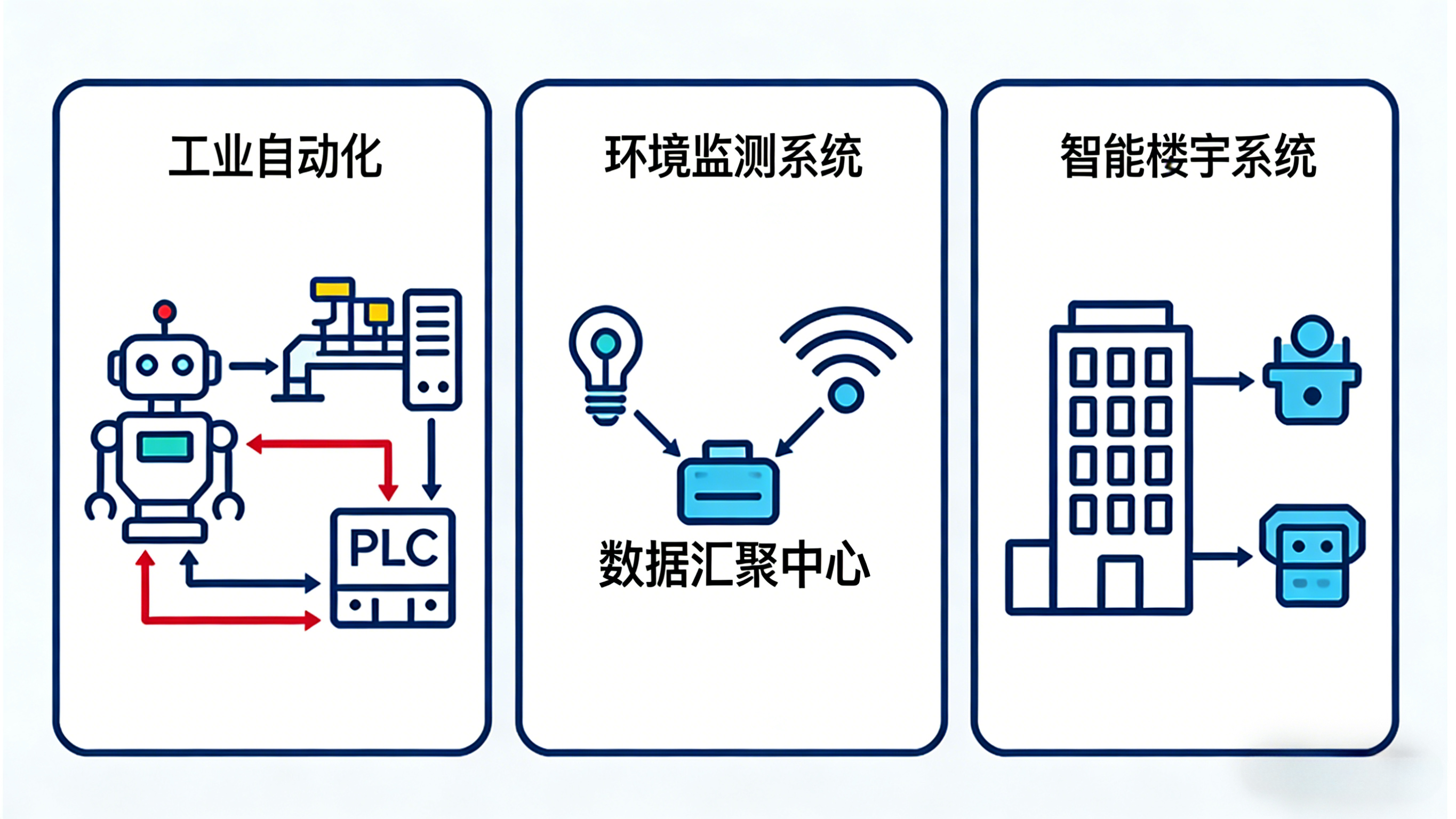

4、应用场景深度解析
4.1 工业自动化场景
挑战 ：工厂生产线需要连接PLC、传感器、执行器、HMI等多类设备，实时性要求高
解决方案：
- 5路串口分别连接：条码扫描器（高速口）、温度传感器、压力传感器、电机控制器、本地显示终端
- 通过以太网实时上传至系统
- 硬件协议栈确保控制指令的实时响应
4.2 环境监测系统
挑战 ：分布式监测点需连接多种环境传感器，布线复杂
解决方案：
- 多传感器就近接入，通过单芯片汇聚
- 可搭配 4G 模块、Wi-Fi 模块实现无线回传，或直接通过有线以太网传输，大幅减少现场布线
- 断线重连和数据缓存确保数据完整
4.3 智能楼宇系统
挑战 ：多子系统（安防、消防、空调、照明）需要统一联网管理
解决方案：
- 多协议支持，兼容各子系统不同通信标准
- 高可靠性设计，满足楼宇自动化要求
- 网络安全管理，防止非法接入
5、经济效益与时间优势分析
5.1 成本结构优化
直接成本降低：
- 芯片数量从3-4颗减少至1颗
- 外围元器件减少60%以上
- 贴片和组装成本降低
间接成本节约：
- 开发周期缩短50%-70%
- 测试验证时间大幅减少
- 维护和升级成本降低
- 库存管理简化
5.2 产品化加速效益
- 更快的市场响应速度，抢占市场先机
- 提前上市带来的额外营收窗口
- 快速迭代能力，持续优化产品竞争力
- 降低项目风险，提高成功率
6、未来展望与技术趋势
6.1 集成化趋势持续深化
随着半导体工艺进步，未来芯片将进一步集成更多功能：
- 无线连接功能（Wi-Fi、蓝牙）的融合
- 更高级的安全功能集成
- AI推理加速器的加入
- 功率管理的高度优化
6.2 边缘计算能力提升
下一代芯片将在网络连接基础上增强边缘计算能力：
- 本地数据预处理和分析
- 实时决策能力
- 云端协同优化
6.3 生态系统完善
围绕核心芯片构建更完善的生态系统：
- 更丰富的行业应用方案
- 云平台深度集成
- 开发工具链持续优化
- 社区支持和技术共享
7：项目进度与交期保障
完善的技术支持：
- 提供Modbus_TCP及其他通信协议的优质例程
- 专业技术团队全程技术支持
- 完备的技术文档与设计指南
稳定的供应链保障：
- 资料齐全，供货稳定
- 严格的品质管控体系
- 及时的技术更新与迭代支持
W55MH32资料链接：https://www.w5500.com/w55mh32.html
结语：开启嵌入式联网新纪元
W55MH32芯片的出现，不仅解决了串口转以太网开发的具体技术难题，更代表着嵌入式系统设计理念的深刻变革。从分散的组件集成到高度集成的SoC，从复杂的软件调试到硬件加速的实现，从漫长的开发周期到快速的产品化路径------这种转变正重新定义嵌入式设备网络化的可能性。
对于企业而言，选择W55MH32不仅是选择了一颗芯片，更是选择了一条高效、可靠、经济的设备智能化路径。在物联网竞争日益激烈的今天，这种选择可能决定了一个产品乃至一个企业的市场命运。
当技术门槛被降低，当开发效率被提升，创新将不再受限于实现难度，而是回归到解决实际问题和创造用户价值的本质。W55MH32及其代表的高度集成方案，正在为更多开发者打开通往智能物联世界的大门，让创意更快落地，让价值更快实现。
