51单片机动态数码管应用2

数码管

• 动态数码管实现原理
• 2.代码
• 3.实现结果

动态数码管实现原理

通过位选每次只打开一个数码管，然后给段选输送显示的值，然后延时，然后只打开下一个数码管的位选，给段选输出显示的值，通过每次只打开一个数码管后，设置延时时间，然后只打开下一个数码管，由于延时速度比较快，在程序操作中，第一个数码管已经不显示了，然后去显示第二个数码管，但是在人眼看到的第一个数码管和第二个数码管同时显示出来了。

通过每次打开一个数码管，然后延时，由于延时速度比较快，但是在人的肉眼中上一次显示的数码管也显示出来了，从而实现动态扫描，但是会出现一个问题，当我打开第一个数码管显示数字0，然后当打开第二个数码管显示数字1，可能在当我打开第二个数码管显示1的时候，会有打开上一次数码管显示0的残影，所以每次打开一个数码管并且显示完成后需要进行消影，如果是共阴极数码管那么段选是高电平有效，那么消影用0x00，如果是共阳极数码管那么段选是低电平有效，那么消影用0xff.用来清除给段选输送的值，起到一个清除的作用。

2.代码

#include <reg51.h>

typedef unsigned int u16;
typedef unsigned char u8;

#define SMG_A_DP_POST P0
sbit LSA = P2^2;
sbit LSB = P2^3;
sbit LSC = P2^4;

u8 gsmg_code[17] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
				0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //共阴数码管0-F

void delay_50ms(u16 us) {
	while(us--);
}
void smg_display(void) {
	u8 i = 0;
	for (i = 0; i < 8; i++) {
		switch(i) {
			case 0: LSA = 0; LSB = 0; LSC = 0; break;
			case 1: LSA = 1; LSB = 0; LSC = 0; break;
			case 2: LSA = 0; LSB = 1; LSC = 0; break;
			case 3: LSA = 1; LSB = 1; LSC = 0; break;
			case 4: LSA = 0; LSB = 0; LSC = 1; break;
			case 5: LSA = 1; LSB = 0; LSC = 1; break;
			case 6: LSA = 0; LSB = 1; LSC = 1; break;
			case 7: LSA = 1; LSB = 1; LSC = 1; break;
		}
		SMG_A_DP_POST = gsmg_code[i];
		delay_50ms(100);
		SMG_A_DP_POST = 0X00;//消影
	}
}

void main() {
	while(1) {
		 smg_display();
	}

}

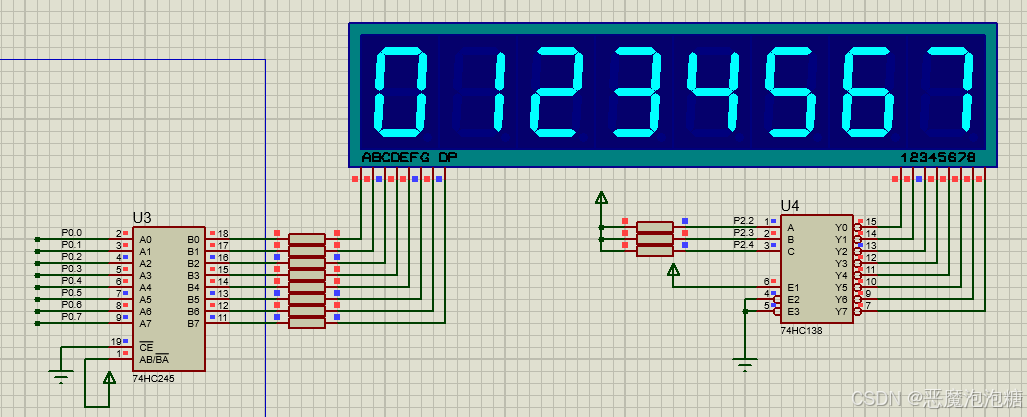

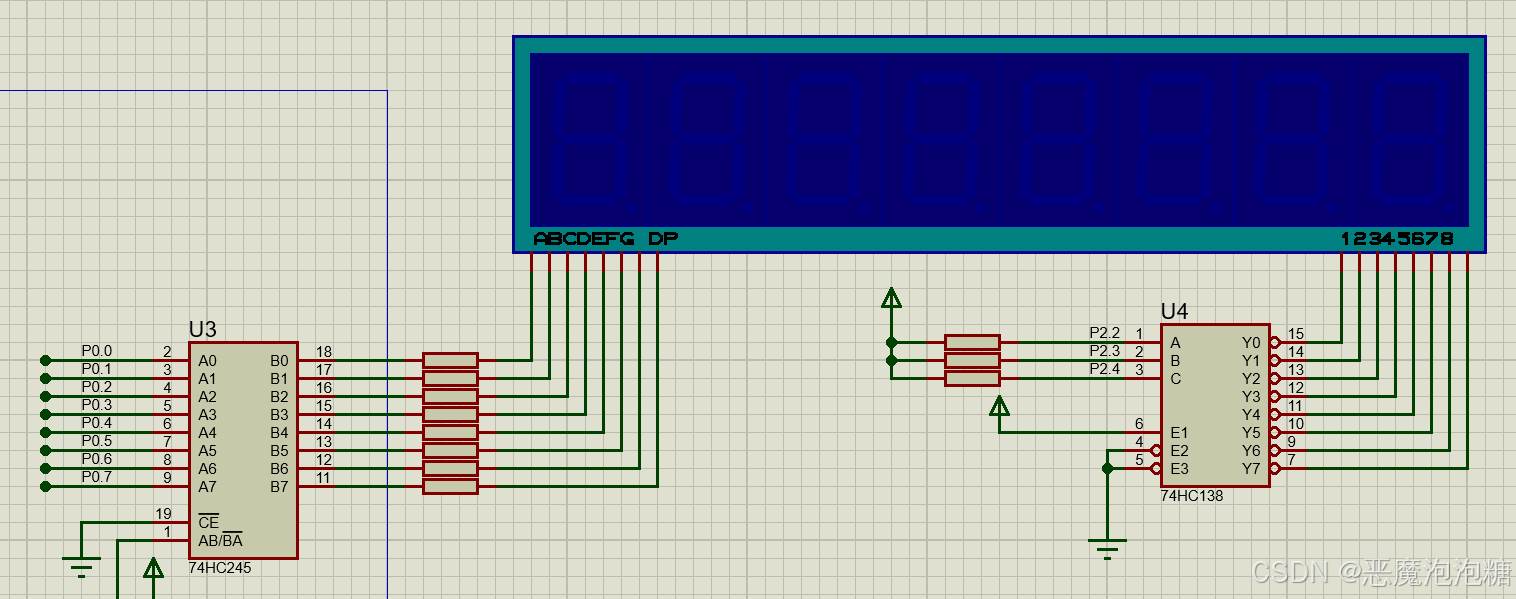

3.实现结果
