去中心化控制系统搭建与实施方案

一、项目概述

1.1 项目背景

在工业自动化领域，传统集中式控制系统存在单点故障风险高、扩展性差、通信延迟波动大等问题，难以满足现代工业对低延时、高可靠、大并发的严苛需求。随着工业4.0的深入推进，设备互联规模扩大，第三方系统对接需求增加，亟需构建一套去中心化的控制系统，实现设备协同管控、数据高效流转与异构系统兼容。本项目旨在采用去中心化的CORBA架构，结合DDS数据分发与QOS优先管控技术，打造适配工业场景的分布式控制体系。

1.2 项目目标

• 构建去中心化CORBA架构，消除单点依赖，实现系统节点对等协同；

• 完成PLC等设备的代理化改造，实现设备接入的标准化；

• 建立统一API体系，规范系统内外部通信交互；

• 基于DDS实现高效数据分发，结合QOS保障关键业务数据的传输优先级；

• 达成低延时（端到端延时≤10ms）、高可靠（可用性≥99.99%）、大并发（支持≥1000个设备节点并发接入）的工业级应用要求；

• 实现与第三方SCADA系统、DCS系统的无缝对接，支持数据互通与控制指令交互。

1.3 适用范围

本方案适用于工业生产制造、能源监控、智能仓储等需要高实时性、高可靠性控制的场景，涵盖PLC、传感器、执行器等各类工业设备的接入与管控，支持与主流SCADA（如WinCC、iFix）、DCS（如Siemens T3000、Yokogawa CENTUM）系统的集成。

二、总体架构设计 （第 1 - 5 周）

2.1 架构设计理念

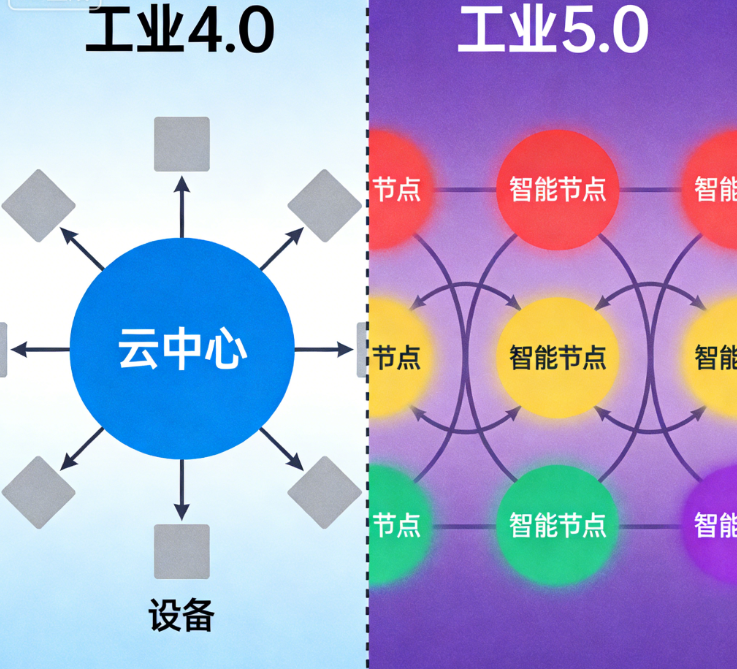

采用去中心化的CORBA（Common Object Request Broker Architecture）架构，核心思想是"无中心节点、节点对等协同"。每个设备代理节点、数据分发节点、应用服务节点均为对等的CORBA对象，通过CORBA ORB（Object Request Broker）实现跨节点通信与服务调用，避免传统集中式架构中中心节点故障导致的系统瘫痪。同时，引入DDS（Data Distribution Service）作为数据分发中间件，实现数据的高效、实时传输；通过QOS（Quality of Service）机制对不同类型的数据设置传输优先级，保障关键控制指令的优先传输。

2.2 总体架构分层

系统采用五层架构设计，自下而上分别为设备层、设备代理层、通信中间件层、API网关层、应用与对接层，各层职责清晰、松耦合，便于开发、维护与扩展。

1. 设备层：包含PLC、传感器、执行器、智能仪表等各类工业设备，是系统的数据采集源和控制执行终端，通过标准工业总线（如Profinet、Modbus、EtherNet/IP）与设备代理层通信。

1. 设备代理层：核心是实现设备的代理化改造，每个设备对应一个独立的CORBA设备代理对象。代理对象负责解析设备通信协议、采集设备状态数据、接收并执行上层控制指令，同时将设备数据封装为CORBA标准接口，实现设备与系统其他层的解耦。

1. 通信中间件层：由CORBA ORB和DDS组成，是系统去中心化通信的核心。CORBA ORB负责节点间的对象定位、服务调用与协同；DDS负责海量实时数据的发布/订阅与分发，支持多种数据传输模式（如可靠传输、-best-effort传输）；QOS机制嵌入其中，通过设置数据传输的优先级、延迟上限、可靠性等级等参数，实现数据传输的差异化管控。

1. API网关层：提供统一的标准化API接口，实现系统内外部通信的规范与统一。API网关负责接口的路由、认证授权、请求限流、数据格式转换等功能，对内对接通信中间件层的CORBA/DDS服务，对外为应用层和第三方系统提供统一的访问入口。

1. 应用与对接层：包含工业控制应用模块（如实时监控、流程控制、故障预警）和第三方系统对接模块。第三方系统对接模块通过API网关与SCADA/DCS系统实现数据互通与控制指令交互，支持多种对接协议（如OPC UA、MQTT、RESTful API）。
2.

2.3 核心业务流程

1. 数据采集流程：设备层设备通过工业总线将状态数据传输至设备代理层，代理对象将数据封装为CORBA对象后，通过DDS发布至系统；DDS根据数据的QOS优先级，将数据分发至订阅该数据的应用节点或第三方系统。

1. 控制指令流程：应用层或第三方系统通过统一API向API网关发送控制指令；API网关对指令进行认证授权后，路由至对应的CORBA设备代理对象；代理对象解析指令并转换为设备可识别的协议格式，通过工业总线下发至设备，完成控制操作。

1. 故障处理流程：当某一设备代理节点故障时，由于系统去中心化特性，其他节点不受影响；系统通过CORBA的对象状态监控机制检测到故障节点后，自动将该节点的设备数据采集与控制任务迁移至备用代理节点（若配置冗余），保障业务连续性。

三、核心技术选型

3.1 CORBA中间件选型

选用TAO（The ACE ORB）作为CORBA中间件，理由如下：① 开源且成熟稳定，广泛应用于工业、军工等严苛领域；② 支持去中心化架构，提供高效的ORB实现，支持多线程、高并发；③ 具备良好的跨平台性，支持Windows、Linux、VxWorks等工业常用操作系统；④ 提供丰富的服务组件（如命名服务、事件服务、事务服务），可满足系统节点协同需求。

3.2 DDS中间件选型

选用RTI Connext DDS作为数据分发中间件，理由如下：① 完全符合DDS国际标准（OMG DDS），兼容性强；② 支持低延时、高可靠的数据传输，端到端延时可低至微秒级，满足工业实时性需求；③ 提供灵活丰富的QOS策略（如优先级、截止时间、可靠性、持久性），可精准管控数据传输质量；④ 支持海量节点接入，最大可支持10万+节点并发，满足大并发需求；⑤ 提供完善的工具链（如RTI Admin Console），便于系统调试与监控。

3.3 设备代理开发工具

根据设备类型选用对应的开发工具与SDK：① 对于PLC设备，选用各厂商提供的SDK（如Siemens S7-1200/1500 SDK、Rockwell CompactLogix SDK），结合C++语言开发代理程序（TAO CORBA支持C++接口）；② 对于传感器、执行器等通用设备，采用Modbus、OPC UA等标准协议，使用libmodbus、open62541等开源库开发代理程序；③ 开发环境选用Visual Studio 2022（Windows）、GCC（Linux），支持跨平台编译。

3.4 API网关选型

选用Kong作为API网关，理由如下：① 开源且高性能，支持高并发请求处理；② 提供丰富的插件生态，可快速实现认证授权（JWT、OAuth2.0）、限流、监控、日志等功能；③ 支持动态路由，便于系统节点的灵活扩展；④ 支持跨平台部署，可与系统其他组件无缝集成。

3.5 其他关键技术

• 操作系统：选用工业级操作系统，如Windows Server 2022（用于应用层与API网关）、Linux CentOS 7（用于设备代理节点、DDS节点）、VxWorks（用于嵌入式设备代理），保障系统稳定性与实时性。

• 数据库：选用InfluxDB作为时序数据库，用于存储设备实时数据与历史数据，支持高写入吞吐量与快速查询，适配工业数据的时序特性。

• 网络技术：采用千兆/万兆工业以太网，支持网络冗余（如STP、RSTP），保障数据传输的稳定性与带宽需求；使用VLAN划分网络区域，提高网络安全性。

四、详细实施步骤

4.1 实施前期准备（第1-2周）

1. 需求细化与确认：组织技术团队与用户进行需求对接，明确设备清单（型号、数量、通信协议）、性能指标（延时、并发、可靠性）、第三方系统对接要求（对接协议、数据交互范围），输出《需求规格说明书》并确认。

1. 环境搭建规划：制定硬件部署方案（设备代理节点服务器、DDS节点服务器、API网关服务器、网络设备的数量与配置）和软件安装清单（操作系统、CORBA/DDS中间件、开发工具、数据库），准备相关硬件设备与软件安装包。

1. 团队组建与分工：组建项目团队，明确各角色职责，包括项目经理、系统架构师、开发工程师（设备代理、通信中间件、API网关）、测试工程师、运维工程师、对接工程师（第三方系统）。

4.2 环境搭建（第3-4周）

1. 硬件部署：根据规划部署服务器、网络设备（交换机、路由器），搭建工业以太网环境，配置VLAN、IP地址，实现各节点间的网络连通；部署设备层设备，连接至工业总线。

1. 软件安装：

• 在各节点服务器安装对应的操作系统（Windows Server 2022、CentOS 7等），配置系统参数（如关闭非必要服务、设置实时调度策略）。

• 安装TAO CORBA中间件，配置ORB参数（如端口、超时时间），部署CORBA命名服务（Name Service），用于节点对象的注册与定位。

• 安装RTI Connext DDS，配置DDS域（Domain ID）、数据分发策略，部署DDS发现服务（Discovery Service），实现节点间的自动发现与通信。

• 安装Kong API网关，配置网关参数，部署必要的插件（如JWT认证、限流）。

• 安装InfluxDB时序数据库，配置数据库参数（如存储路径、保留策略）。

• 安装开发工具与SDK（Visual Studio 2022、GCC、PLC SDK、libmodbus等），搭建开发环境。

1. 环境测试：测试各节点间的网络连通性，验证CORBA ORB、DDS中间件、API网关、数据库的基础功能是否正常，确保开发与运行环境稳定。

4.3 核心模块开发（第5-12周）

4.3.1 设备代理模块开发

1. 接口定义：基于CORBA IDL（Interface Definition Language）定义设备代理对象的接口，包括数据采集接口（如getDeviceStatus()）、控制指令接口（如executeControlCmd()）、状态监控接口（如getAgentStatus()），输出IDL文件。

1. 协议适配开发：针对不同设备的通信协议（Profinet、Modbus、EtherNet/IP等），开发协议解析模块，实现设备数据的采集与控制指令的转换；基于各厂商SDK开发设备驱动适配代码，确保与设备的稳定通信。

1. CORBA对象实现：根据IDL文件，使用TAO CORBA提供的工具生成接口框架代码，实现设备代理对象的具体逻辑，包括数据采集逻辑、指令执行逻辑、状态上报逻辑；将代理对象注册至CORBA命名服务，便于其他节点发现与调用。

1. 数据封装与发布：将采集到的设备数据封装为DDS数据样本，设置数据的QOS参数（如优先级：控制指令数据优先级>状态数据优先级>日志数据优先级），通过DDS发布至系统。

4.3.2 通信中间件模块开发

1. CORBA ORB配置优化：根据系统性能需求，优化ORB的线程池大小、连接超时时间、缓冲区大小等参数，提升节点间服务调用的效率与稳定性。

1. DDS数据主题设计：根据数据类型（设备状态数据、控制指令数据、日志数据）设计DDS数据主题（Topic），定义主题的数据结构；配置主题的QOS策略，如为控制指令主题设置高优先级（Priority Level 7）、低延迟（Latency Budget 10ms）、可靠传输（Reliability Kind RELIABLE），为日志数据主题设置-best-effort传输、低优先级。

1. DDS数据分发优化：配置DDS的分区（Partition）与多播（Multicast）策略，实现数据的精准分发，避免不必要的数据冗余传输；开发DDS数据过滤模块，支持订阅节点根据需求过滤所需数据。

1. QOS策略集成：将QOS机制与CORBA服务调用结合，确保关键服务调用的优先处理；开发QOS监控模块，实时监控数据传输的QOS指标（如延迟、可靠性），当指标不满足要求时触发告警。

4.3.3 API网关模块开发

1. 统一API接口设计：基于RESTful规范设计系统的统一API接口，包括设备数据查询接口、控制指令下发接口、系统状态查询接口、第三方对接接口等，定义接口的请求参数、响应格式、错误码；输出《API接口文档》。

1. 接口适配开发：开发API网关与CORBA/DDS的适配层，实现API请求与CORBA服务调用、DDS数据订阅/发布的转换；例如，将API网关接收的控制指令请求转换为CORBA设备代理对象的调用，将DDS订阅的设备数据转换为API响应数据。

1. 认证授权与限流：基于Kong插件实现API接口的认证授权功能，采用JWT令牌机制验证请求合法性；配置接口限流策略，根据不同用户/系统的权限设置请求频率上限，避免恶意请求占用系统资源。

1. 日志与监控：开发API接口的日志记录模块，记录请求时间、请求参数、响应结果、耗时等信息；集成监控功能，实时采集API接口的调用量、成功率、响应时间等指标，支持异常告警。

4.3.4 第三方系统对接模块开发

1. 对接协议适配：根据第三方SCADA/DCS系统的对接要求，开发对应的协议适配器，支持OPC UA、MQTT、RESTful API等协议；例如，开发OPC UA服务器端模块，使SCADA系统可通过OPC UA读取设备数据、下发控制指令。

1. 数据转换与映射：开发数据转换模块，实现系统内部数据格式与第三方系统数据格式的映射与转换；例如，将DDS发布的设备状态数据转换为OPC UA标准数据类型，将SCADA系统下发的控制指令转换为CORBA设备代理可识别的格式。

1. 对接测试：搭建第三方系统模拟环境，开发对接测试工具，验证对接模块的功能正确性与通信稳定性；例如，使用OPC UA客户端工具测试OPC UA适配器的数据流是否正常。

4.4 系统集成与联调（第13-14周）

1. 模块集成：将设备代理模块、通信中间件模块、API网关模块、第三方对接模块、应用模块整合为完整的系统，配置各模块间的通信参数，确保模块间接口调用正常。

1. 联调测试：

• 设备接入联调：将实际设备接入系统，测试设备代理模块的数据采集与控制功能是否正常，验证设备数据通过DDS分发的准确性与实时性。

• 节点协同联调：测试多个CORBA节点间的服务调用与协同功能，验证去中心化架构的有效性；模拟某一节点故障，测试系统的故障迁移与容错能力。

• API接口联调：通过API测试工具（如Postman）测试统一API接口的功能正确性、响应时间、认证授权有效性。

• 第三方系统联调：将系统与实际第三方SCADA/DCS系统对接，测试数据互通与控制指令交互功能，验证对接的兼容性与稳定性。

1. 问题修复与优化：针对联调过程中发现的问题（如数据传输延迟过高、接口调用失败、对接数据不匹配），进行定位与修复；优化系统参数与模块逻辑，提升系统性能。

4.5 测试验证（第15-16周）

4.5.1 功能测试

验证系统各功能模块的实现是否符合需求规格，包括设备数据采集、控制指令执行、数据分发、API接口调用、第三方系统对接、故障处理等功能；采用黑盒测试与白盒测试相结合的方式，编写测试用例，覆盖所有核心功能点，确保功能正确性。

4.5.2 性能测试

1. 低延时测试：使用专业测试工具（如Wireshark、RTI Performance Testing Tool）测试端到端数据传输延迟，包括设备数据从采集到应用层展示的延迟、控制指令从下发到设备执行的延迟，验证延迟是否≤10ms。

1. 大并发测试：通过模拟工具（如JMeter、Locust）模拟大量设备节点接入（≥1000个）和大量API请求（≥10000 QPS），测试系统的并发处理能力，观察系统的响应时间、吞吐量、资源占用（CPU、内存、网络）情况，确保系统在高并发场景下稳定运行。

1. 可靠性测试：进行长时间稳定性测试（连续运行72小时），监控系统的运行状态、数据传输成功率、节点存活率；模拟网络波动、设备故障、节点下线等异常场景，测试系统的容错能力与自我恢复能力，验证系统可用性≥99.99%。

4.5.3 兼容性测试

测试系统与不同型号设备（PLC、传感器）、不同操作系统（Windows、Linux、VxWorks）、不同第三方SCADA/DCS系统（WinCC、iFix、Siemens T3000）的兼容性，确保系统在多样化环境下正常运行。

4.5.4 安全测试

测试系统的安全性，包括API接口的认证授权有效性、数据传输的加密性（采用SSL/TLS加密DDS与API通信）、网络隔离的有效性（VLAN划分）、恶意攻击防护能力（如SQL注入、XSS攻击），确保系统数据与运行安全。

4.6 部署上线与运维交接（第17-18周）

1. 部署上线：根据用户现场环境，完成系统的最终部署，包括硬件安装、软件配置、数据迁移（若有）、设备接入；进行上线前的最终验证，确保系统运行正常。

1. 运维文档编写：编写《系统运维手册》，包括系统架构说明、部署步骤、日常运维流程（如设备管理、节点监控、故障排查）、常见问题解决方案；编写《用户操作手册》，指导用户使用系统功能与API接口。

1. 运维培训与交接：对用户的运维人员和使用人员进行培训，内容包括系统原理、操作方法、运维技巧、故障处理；完成项目资料（需求规格说明书、设计文档、测试报告、运维手册）的交接。

五、测试验证方案

5.1 测试环境

• 硬件环境：设备代理节点服务器（CPU：Intel Xeon E5-2680 v4，内存：32GB，硬盘：1TB SSD）×10；DDS/CORBA节点服务器（配置同上）×3；API网关服务器（配置同上）×2；工业交换机（千兆，支持VLAN）×2；路由器×1；PLC（Siemens S7-1500）×5；传感器×20；SCADA系统（WinCC）×1；DCS系统（Siemens T3000）×1。

• 软件环境：操作系统（CentOS 7.9、Windows Server 2022）；TAO CORBA 2.5.12；RTI Connext DDS 6.1.2；Kong 3.2.0；InfluxDB 2.7.1；Visual Studio 2022；测试工具（Wireshark、RTI Performance Testing Tool、JMeter、Postman）。

5.2 测试指标与方法

|-------|-----------------------------------------------|-------------------------------------------------------------------------------------------------------------------------|
| 测试类型 | 测试指标 | 测试方法 |
| 低延时测试 | 端到端延时≤10ms | 使用Wireshark捕获设备数据采集与控制指令传输的数据包，记录时间戳；使用RTI Performance Testing Tool测试DDS数据传输延迟，多次测试取平均值。 |
| 大并发测试 | 支持≥1000个设备节点并发接入；API请求并发≥10000 QPS，响应时间≤500ms | 使用Locust模拟1000个设备节点发送数据；使用JMeter模拟10000 QPS的API请求，监控系统响应时间、吞吐量、CPU/内存占用。 |
| 可靠性测试 | 可用性≥99.99%；连续运行72小时无故障；故障恢复时间≤5分钟 | 系统连续运行72小时，每小时记录系统状态与数据传输成功率；模拟设备故障、节点下线、网络中断，记录故障恢复时间。 |
| 兼容性测试 | 支持主流PLC、SCADA/DCS系统；支持多操作系统 | 接入不同型号PLC（Siemens、Rockwell、Schneider）、不同SCADA/DCS系统（WinCC、iFix、T3000），测试数据交互与控制功能；在Windows、Linux、VxWorks系统部署节点，测试运行稳定性。 |
| 安全测试 | API认证授权有效；数据传输加密；抵御常见攻击 | 尝试无令牌访问API接口，验证是否拒绝；使用Wireshark验证数据传输是否加密；使用渗透测试工具模拟SQL注入、XSS攻击，验证系统防护能力。 |

5.3 测试结果评估

根据测试数据，对照测试指标进行评估：① 所有功能测试用例通过率≥95%；② 性能指标均满足要求（延时≤10ms、并发≥1000节点/10000 QPS、可用性≥99.99%）；③ 兼容性测试无重大问题；④ 安全测试无高危漏洞。若测试不通过，需定位问题并进行优化，重新测试直至满足要求。

六、风险应对与保障措施

6.1 技术风险

• 风险1：CORBA与DDS集成难度大，导致数据传输延迟过高。应对措施：前期进行技术预研，验证CORBA与DDS的集成可行性；选用成熟的中间件产品，依托厂商技术支持；组建专项技术团队，负责通信中间件模块的开发与优化。

• 风险2：设备类型多样，协议适配复杂，导致设备代理开发周期延长。应对措施：提前梳理设备清单与通信协议，分类开发协议适配模块，优先开发主流设备的代理；选用开源协议库（如libmodbus、open62541），减少重复开发；与设备厂商合作，获取技术支持。

• 风险3：第三方系统对接协议不统一，导致对接困难。应对措施：提前与第三方系统厂商确认对接协议与数据格式；开发通用的协议适配器，支持多种协议；预留扩展接口，便于后续新增对接协议。

6.2 进度风险

• 风险：核心模块开发难度超出预期，导致项目延期。应对措施：制定详细的进度计划，明确各模块的开发周期与里程碑；采用迭代开发模式，每2周完成一个迭代，及时发现并解决问题；预留2周的缓冲时间，应对突发情况；加强团队沟通，及时协调资源。

6.3 质量风险

• 风险：系统测试不充分，导致上线后出现故障。应对措施：建立完善的测试体系，覆盖功能、性能、可靠性、兼容性、安全等全维度测试；编写详细的测试用例，提高测试覆盖率；引入自动化测试工具，提高测试效率与准确性；进行上线前的最终评审，确保测试通过。

6.4 保障措施

• 技术保障：组建专业的技术团队，包含资深的系统架构师、开发工程师与测试工程师；与TAO CORBA、RTI DDS厂商建立技术合作，获取技术支持；建立技术攻关机制，及时解决项目中的技术难题。

• 资源保障：合理调配硬件设备、软件工具、人力资源，确保项目顺利推进；预留备用硬件设备，应对设备故障；保障开发与测试环境的稳定运行。

• 沟通保障：建立定期的项目例会制度，及时同步项目进度、问题与需求变更；加强与用户、第三方厂商的沟通，确保信息同步；建立项目文档管理体系，规范文档的编写、审核与归档。

七、项目管理与进度计划

7.1 项目团队组成

• 项目经理（1人）：负责项目整体规划、进度管理、资源协调、风险控制、客户对接。

• 系统架构师（1人）：负责系统总体架构设计、技术选型、核心模块设计审核。

• 开发工程师（4人）：分为设备代理开发组（2人）、通信中间件与API网关开发组（2人）。

• 测试工程师（2人）：负责测试计划制定、测试用例编写、测试执行、测试报告输出。

• 对接工程师（1人）：负责与第三方SCADA/DCS系统厂商对接，开发对接模块。

• 运维工程师（1人）：负责环境搭建、系统部署、运维文档编写、用户培训。

7.2 进度计划

|-----------|---------|----------------------------|-------------------|
| 阶段 | 时间周期 | 核心任务 | 里程碑 |
| 前期准备 | 第1-2周 | 需求细化确认、环境规划、团队组建 | 输出《需求规格说明书》 |
| 环境搭建 | 第3-4周 | 硬件部署、软件安装、环境测试 | 开发与运行环境搭建完成 |
| 核心模块开发 | 第5-12周 | 设备代理、通信中间件、API网关、第三方对接模块开发 | 所有核心模块开发完成，单元测试通过 |
| 系统集成与联调 | 第13-14周 | 模块集成、联调测试、问题修复优化 | 系统集成完成，联调测试通过 |
| 测试验证 | 第15-16周 | 功能、性能、可靠性、兼容性、安全测试 | 输出《测试报告》，测试通过 |
| 部署上线与运维交接 | 第17-18周 | 系统部署、文档编写、用户培训、资料交接 | 项目验收通过，完成交接 |

7.3 质量与成本管理

• 质量管理：建立质量保证体系，明确各阶段的质量目标与验收标准；加强设计评审与代码审查，确保设计与开发质量；严格执行测试流程，确保上线系统质量；建立质量问题追溯机制，及时整改问题。

• 成本管理：制定详细的项目预算，包含硬件采购成本、软件授权成本、人力资源成本、差旅费等；严格控制预算执行，避免不必要的开支；定期进行成本核算，及时发现并解决成本超支问题。

八、结论与展望

8.1 结论

本方案基于去中心化的CORBA架构，结合DDS数据分发与QOS优先管控技术，实现了工业设备的代理化接入、统一API通信规范，可满足低延时、高可靠、大并发的工业应用需求，并支持与第三方SCADA/DCS系统的无缝对接。方案总体架构合理、技术选型成熟、实施步骤清晰、风险应对充分，通过严格的测试验证与项目管理，可确保系统顺利落地并达到预期目标。

8.2 展望

系统上线后，可进一步优化与扩展：① 引入边缘计算技术，将部分数据处理功能下沉至设备代理节点，进一步降低传输延迟；② 集成AI算法，实现设备故障预测与智能控制，提升系统的智能化水平；③ 扩展支持更多工业协议与第三方系统，增强系统的兼容性与扩展性；④ 搭建可视化运维平台，实现系统状态的实时监控与智能告警，提升运维效率。
