1. RTC介绍
RTC的英文全称是Real-Time Clock，翻译过来是实时时钟芯片。实时时钟芯片通过引脚对外提供时间读写接口，通常使用独立电池供电，以保证在外部系统关电时，芯片电路正常工作，时间正常运行。
不同的时钟芯片内部机制不一样，但在Linux系统中驱动封装了不同时钟芯片的操作细节，为应用程序提供了统一的时间操作接口。
1.1 开发板的RTC资源

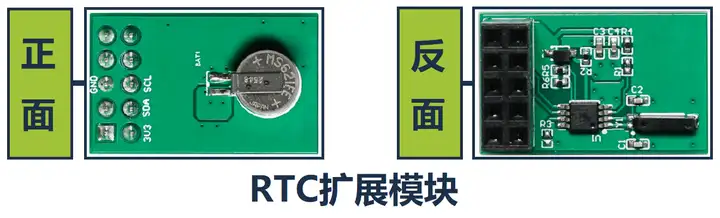

EASY EAI Nano-TB 【默认不带】RTC电路。若想底板支持RTC功能，可通过使用我司的RTC模块进行【扩展】。

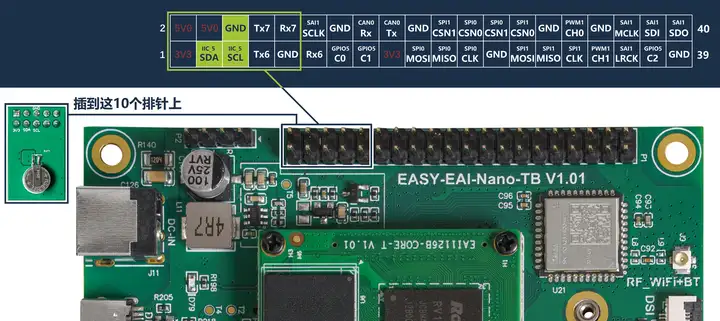

扩展RTC的具体操作：【首先】要把底板【断电】，然后再把模块【正面朝上】地插入到底板的40PIN接口上，如下图所示。
插稳后，再进行【上电】操作。
通过ls命令，可查看RTC芯片是否有被系统识别
ls /dev/rtc*
确认驱动成功加载后，可通过下方命令访问驱动，读出RTC芯片的所有信息。
cat /proc/driver/rtc
1.2 RTC时间的读写

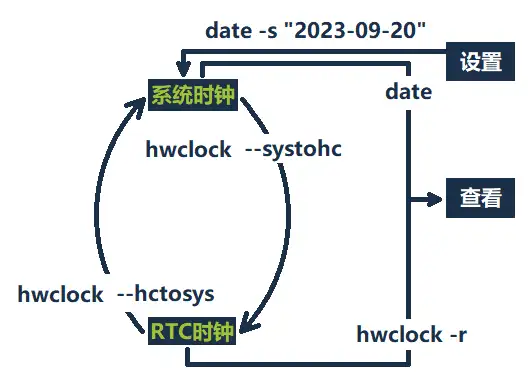

这里涉及2个时钟，RTC芯片时钟以及系统时钟。手动管理RTC时钟操作的本质就是：同步时钟（要么把系统时钟同步到RTC芯片时钟上，要么把RTC芯片时钟同步到系统时钟）。
系统时钟：系统时钟本质是一个64位的整数，这个整数代表当前与Epoch Time的时间差(以秒为单位)，我们称之为时间戳。这个时钟由CPU主芯片定时器维护，CPU掉电后，时钟信息就会丢失。操作系统时钟的命令为date。
date #查询系统时间
date -s "2023-09-20 11:18:00" #修改系统时间注：
* Epoch Time：是指一个特定的时间。1970年1月1日0时0分0秒。假设现在距离1970年1月1日0时0分0秒走了N秒，在Linux系统里，时间数值就是N。
RTC芯片时钟：RTC芯片内部所维护的时间。在系统掉电后由电池进行供电。因此系统电源掉电后RTC时间仍然能够正常运行，RTC芯片时钟的作用是在Linux不运行时，依然可以保持时间信息。
芯片时钟同步到系统时钟。
sudo hwclock --hctosys系统时钟同步到芯片时钟（或者是sudo hwclock -w）。
sudo hwclock --systohc如果只想查询RTC芯片时钟，但不同步到系统时钟，可以采用以下命令。
sudo hwclock -r
1.3 系统时钟的读写
本文着重介绍的是【RTC时钟】，关于【系统时钟】的详细介绍和操作，可以通过阅读《EASY-EAI-Toolkit/通用组件/系统操作-时间参数》一文进行了解。
1.4 时区和校时服务
时区：【RTC时钟】和【系统时钟】用的都是UTC时间，不同地区所使用的时间，还需要考虑上时区的影响。
校时服务：【RTC时钟】除了可以被手动操作，校时服务也会影响RTC时钟。
关于【时区设置】和【校时服务】，EASY-EAI-Nano-TB可以参考《应用笔记/自动校时与时区设置》一文进行操作。更详细的交互作用机制，可参考《系统时间管理介绍》。
2. 快速上手
2.1 开发环境准备
如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

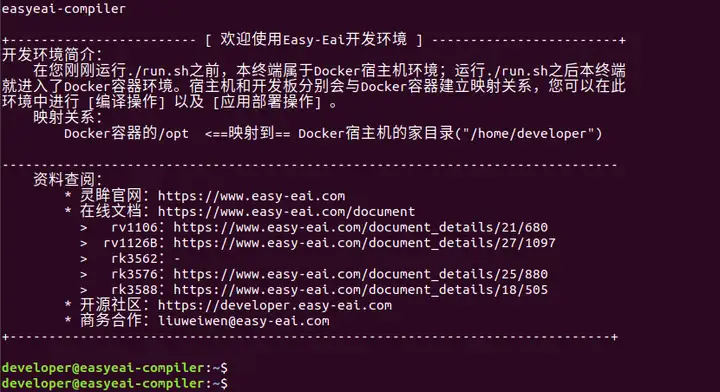

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。
cd ~/develop_environment
./run.sh
2.2 源码下载以及例程编译
首先，在虚拟机后台终端，执行以下命令，创建外设单例源码管理目录：
cd /opt

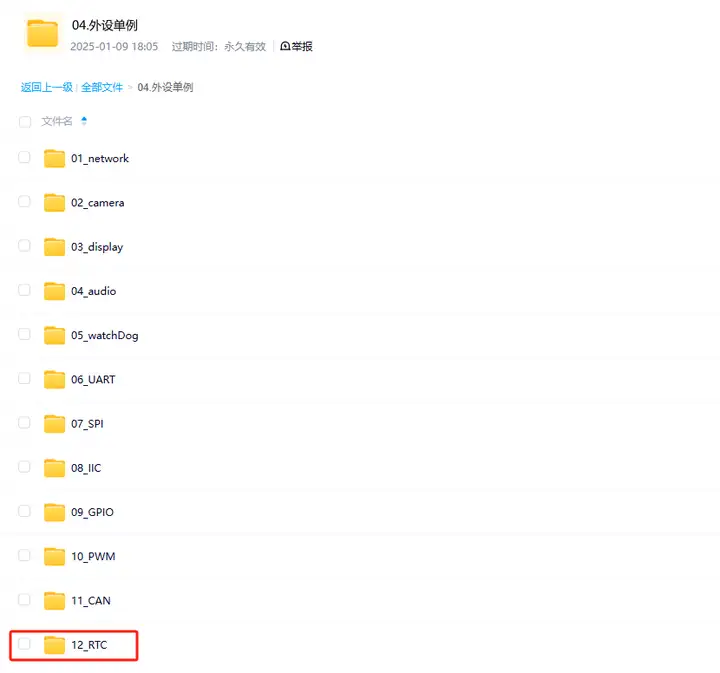

mkdir -p EASY-EAI-Nano-TB/demo首先，到【百度网盘】上下载相关的单例程序：
链接：https://pan.baidu.com/s/1Br608Hiff2Xs65PzWO_qWQ?pwd=1234
提取码：1234

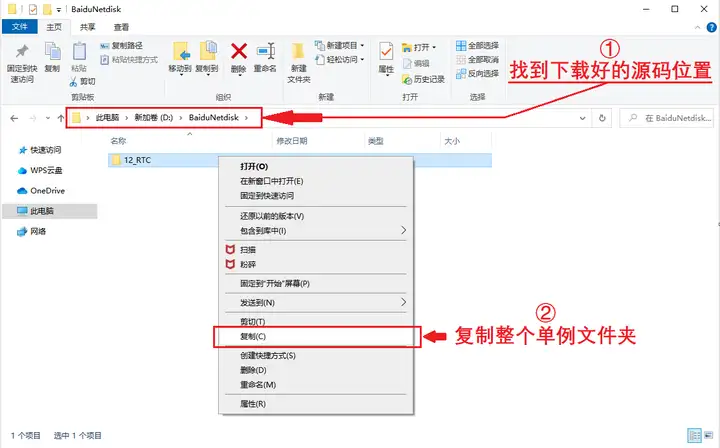

比如把单例程序下载到：此电脑\D:\BaiduNetdisk (无规定，用户可自主选择)，如下图所示。

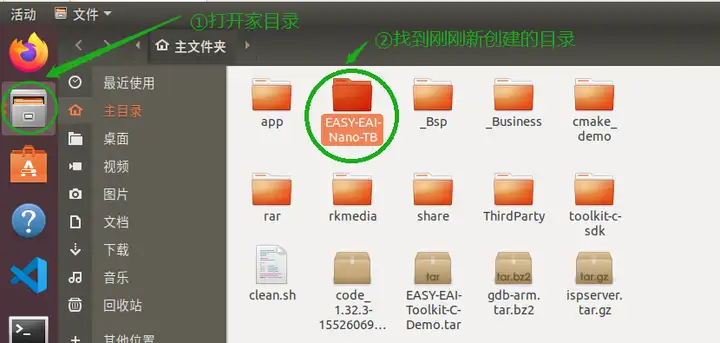

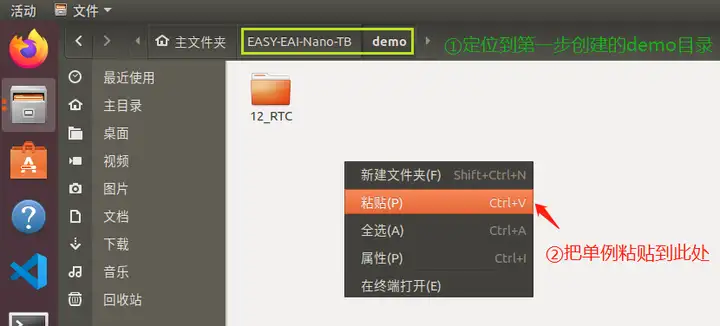

再将下载好的单例复制进入虚拟机的文件系统，过程如下图所示。

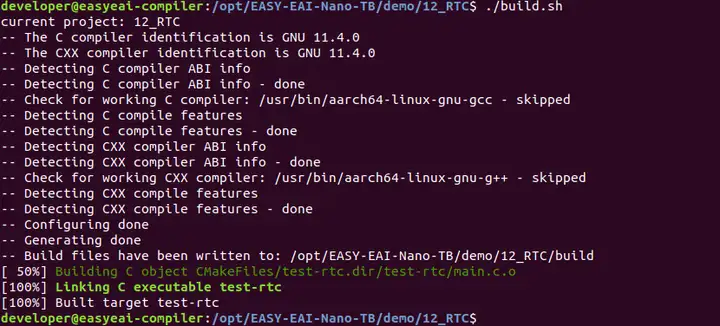

最后，进入到对应的例程目录执行编译操作，具体命令如下所示：
cd EASY-EAI-Nano-TB/demo/12_RTC
./build.sh注：
* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。
编译成功后，会生成一个test-rtc的可执行程序在Release目录下，并会自动部署到开发板的/userdata/目录中。
2.3 例程运行
通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：
cd /userdata
执行例程命令，如下所示。

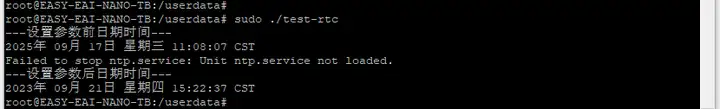

sudo ./test-rtc执行效果如下所示。
3. C语言使用案例
RTC的C语言使用案例，代码地址为*12_RTC/test-rtc/main.c，*供用户编码参考。以下代码展示了对RTC时钟的读写操作流程：
int main(int argc, char const *argv[])
{
const char *strDateTime = "2023-09-21 15:22:37";
// 将字符串转换为tm结构体类型的时间信息
struct tm tm = {0};
strptime(strDateTime, "%Y-%m-%d %H:%M:%S", &tm);
// 打开RTC设备
int rtc_fd = open("/dev/rtc0", O_RDWR);
if (rtc_fd < 0) {
perror("open RTC device /dev/rtc0 faild.");
close(rtc_fd);
return -1;
}
printf("---设置参数前日期时间---\n");
system("date");
/*** 1.关闭网络校时服务 ***/
system("systemctl stop ntp.service");
/*** 2.将预设好的时间写入【RTC时钟】 ***/
struct rtc_time rtc_tm;
rtc_tm.tm_sec = tm.tm_sec;
rtc_tm.tm_min = tm.tm_min;
rtc_tm.tm_hour = tm.tm_hour;
rtc_tm.tm_mday = tm.tm_mday;
rtc_tm.tm_mon = tm.tm_mon;
rtc_tm.tm_year = tm.tm_year;
if (ioctl(rtc_fd, RTC_SET_TIME, &rtc_tm) < 0) {
perror("set data time to rtc0");
perror("RTC时间设置失败");
close(rtc_fd);
return -1;
}
/*** 3.将【RTC时钟】同步回【系统时钟】 ***/
// 读出刚才写入的RTC时钟参数
if (ioctl(rtc_fd, RTC_RD_TIME, &rtc_tm) < 0) {
perror("RTC时间读取失败");
close(rtc_fd);
return -1;
}
close(rtc_fd);
tm.tm_sec = rtc_tm.tm_sec;
tm.tm_min = rtc_tm.tm_min;
tm.tm_hour = rtc_tm.tm_hour;
tm.tm_mday = rtc_tm.tm_mday;
tm.tm_mon = rtc_tm.tm_mon;
tm.tm_year = rtc_tm.tm_year;
struct timeval tv;
tv.tv_sec = mktime(&tm);
tv.tv_usec = 0;
// 同步时间到系统时钟
if(0 != settimeofday(&tv, (struct timezone *)0)){
perror("系统时间设置失败");
}
printf("---设置参数后日期时间---\n");
system("date");
return 0;
}
