CTC 连接主义时序分类

本文主要参考自Hannun等人在distill.pub发表的文章（https://distill.pub/2017/ctc/），感谢Hunnun等人对CTC的梳理。

简介

在语音识别中，我们的数据集是音频文件和其对应的文本，不幸的是，音频文件和文本很难在单词的单位上对齐。除了语言识别，在OCR，机器翻译中，都存在类似的Sequence to Sequence结构，同样也需要在预处理操作时进行对齐，但是这种对齐有时候是非常困难的。如果不使用对齐而直接训练模型时，由于人的语速的不同，或者字符间距离的不同，导致模型很难收敛。

CTC(Connectionist Temporal Classification)是一种避开输入与输出手动对齐的一种方式，是非常适合语音识别或者OCR这种应用的。

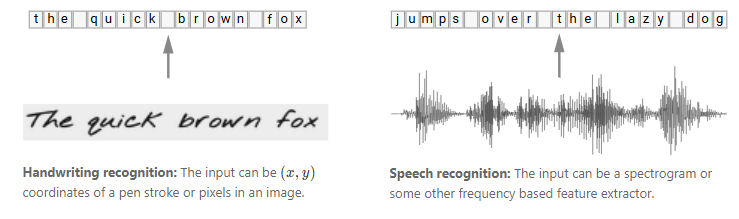

图1：CTC用于语音识别

给定输入序列以及对应的标签数据 ,例如语音识别中的音频文件和文本文件。我们的工作是找到到的一个映射，这种对时序数据进行分类的算法叫做Temporal Classification。

对比传统的分类方法，时序分类有如下难点：

和的长度都是变化的；
和的长度是不相等的；
对于一个端到端的模型，我们并不希望手动设计和的之间的对齐。

CTC提供了解决方案，对于一个给定的输入序列，CTC给出所有可能的的输出分布。根据这个分布，我们可以输出最可能的结果或者给出某个输出的概率。

损失函数：给定输入序列，我们希望最大化的后验概率 , 应该是可导的，这样我们能执行梯度下降算法；

测试：给定一个训练好的模型和输入序列，我们希望输出概率最高的 :

当然，在测试时，我们希望能够尽快的被搜索到。

算法详解

给定输入 X ，CTC输出每个可能输出及其条件概率。问题的关键是CTC的输出概率是如何考虑 X 和 Y 之间的对齐的，这种对齐也是构建损失函数的基础。所以，首先我们分析CTC的对齐方式，然后我们在分析CTC的损失函数的构造。

1.1 对齐

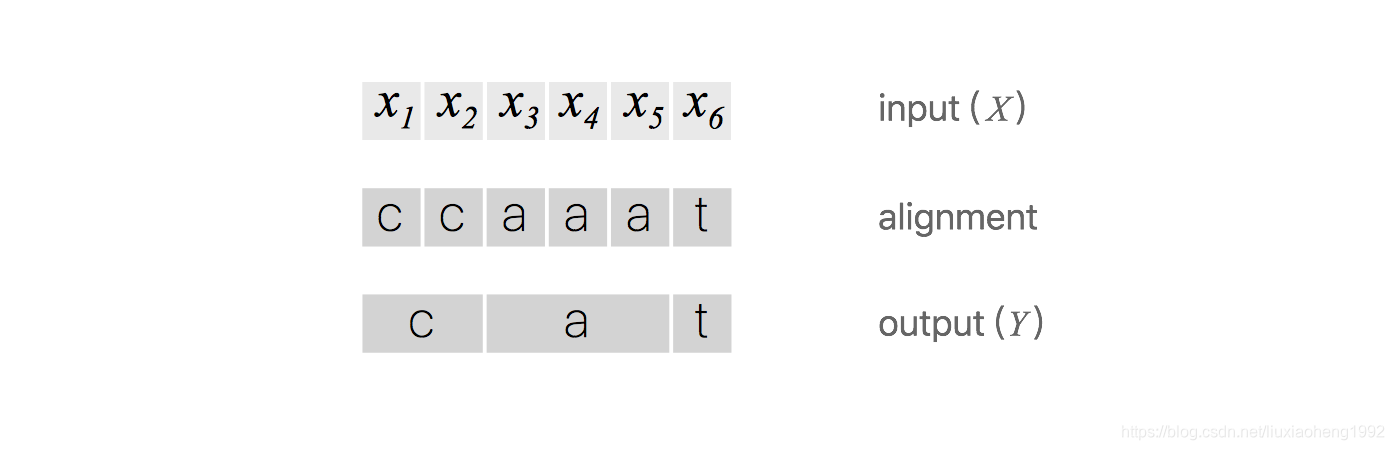

需要注意的是，CTC本身是不需要对齐的，但是我们需要知道 X 的输出路径和最终输出结果的对应关系，因为在CTC中，多个输出路径可能对应一个输出结果，举例来理解。例如在OCR的任务中，输入 X 是含有"CAT"的图片，输出 Y 是文本[C, A, T]。将 X 分割成若干个时间片，每个时间片得到一个输出，一个最简答的解决方案是合并连续重复出现的字母，如图2.图2：CTC的一种原始对齐策略

这个问题有两个缺点：

几乎不可能将 X 的每个时间片都和输出Y对应上，例如OCR中字符的间隔，语音识别中的停顿;
不能处理有连续重复字符出现的情况，例如单词"HELLO"，按照上面的算法，输出的是"HELO"而非"HELLO"。

为了解决上面的问题，CTC引入了空白字符，例如OCR中的字符间距，语音识别中的停顿均表示为。所以，CTC的对齐涉及去除重复字母和去除两部分，如图3。

图3：CTC的对齐策略

这种对齐方式有三个特征：

X与 Y 之间的时间片映射是单调的，即如果 X 向前移动一个时间片， Y保持不动或者也向前移动一个时间片；
X与 Y之间的映射是多对一的，即多个输出可能对应一个映射，反之则不成立，所以也有了特征3；
X的长度大于等于 Y 的长度。

1.2 损失函数

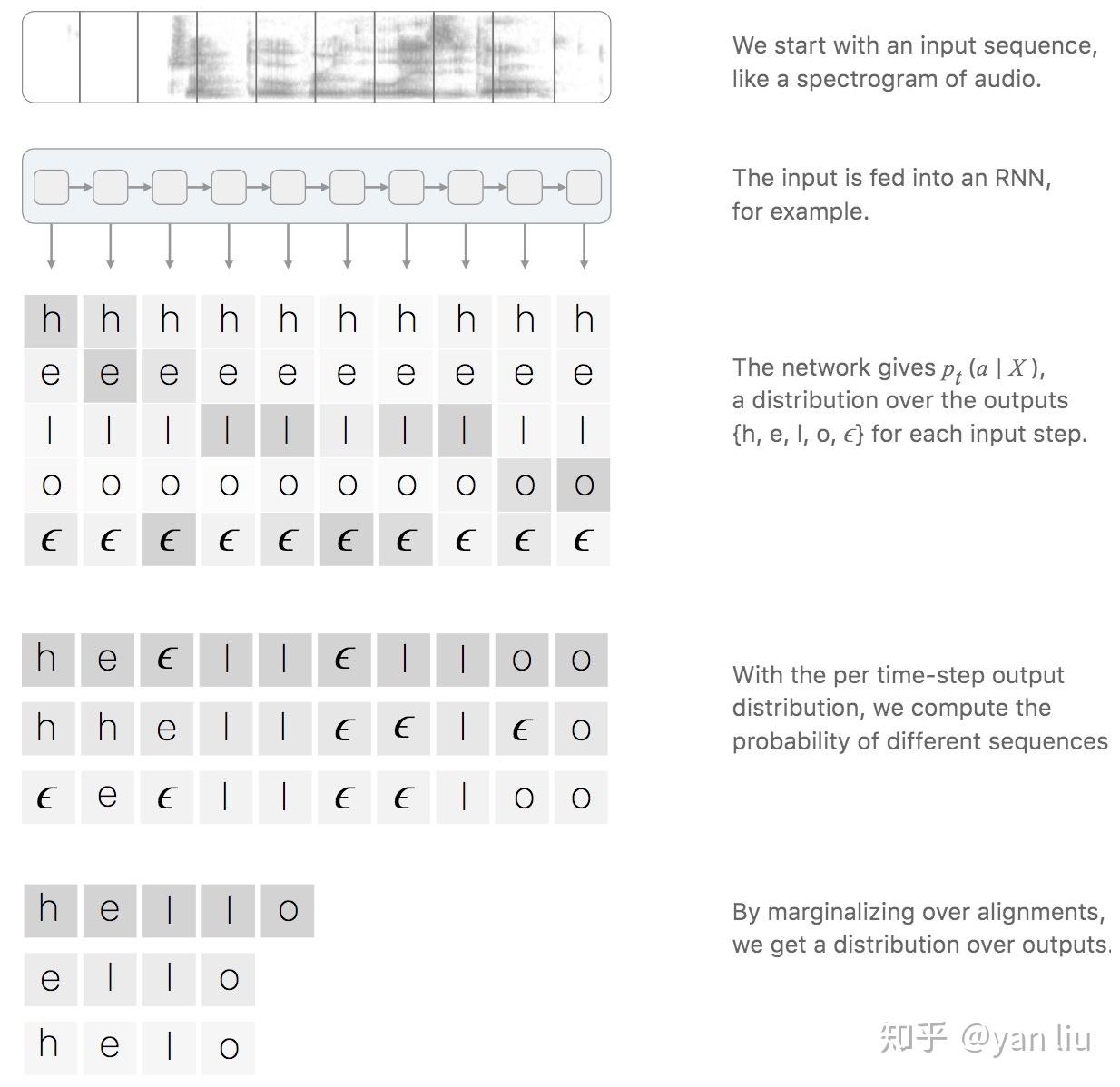

这里要明确一点，对于一个标定好的音频片段，训练该片段时，我们希望的输出就是标定的文本，如下图所示，音频说的一个hello，RNN或者其他模型输出的是相同数量的向量，向量里是每个字母的概率。CTC的时间片的输出和输出序列的映射如图4：

图5：CTC的流程

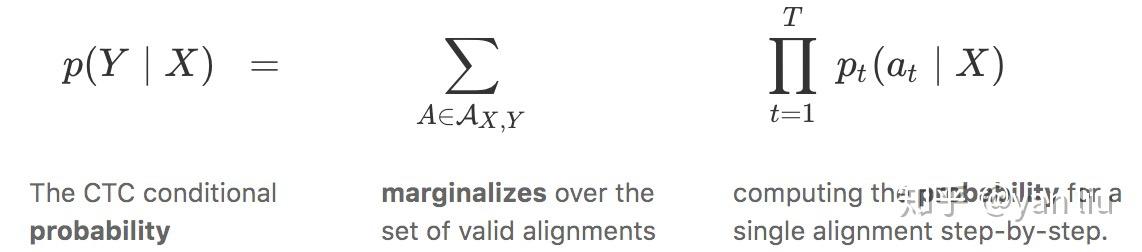

对于一对输入输出( X , Y ) 来说，CTC的目标是将下式概率最大化

解释一下，对于RNN+CTC模型来说，RNN输出的就是概率，t表示的是RNN里面的时间的概念。乘法表示一条路径的所有字符概率相乘，加法表示多条路径。因为上面说过CTC对齐输入输出是多对一的，例如h e ϵ l ϵ l o ϵ 与h e e ϵ l ϵ l o 对应的都是"hello"，这就是输出的其中两条路径，要将所有的路径相加才是输出的条件概率

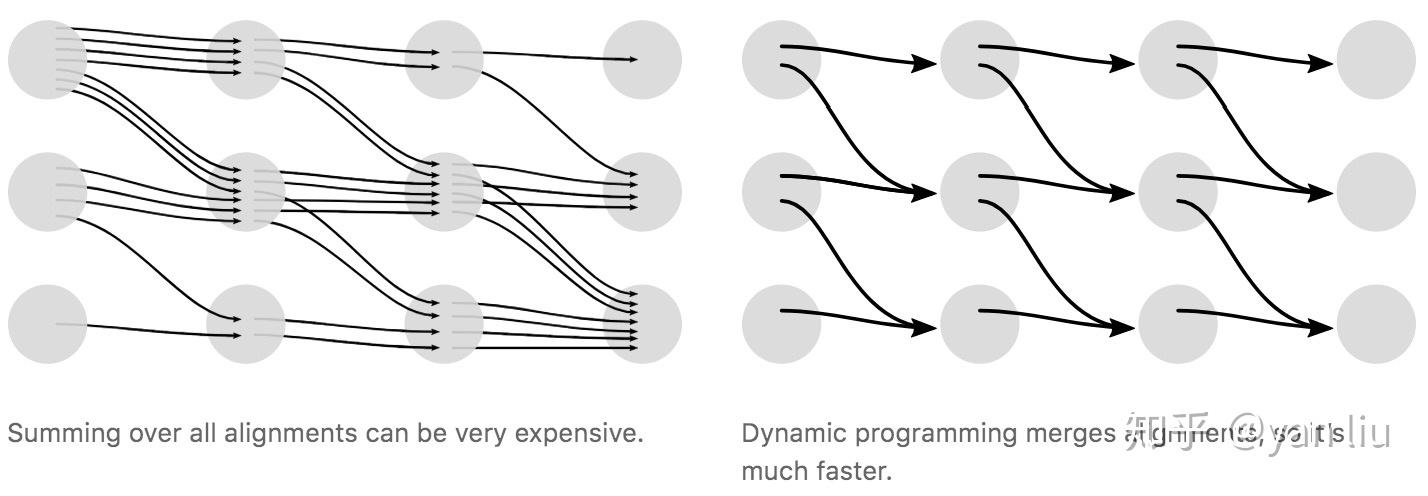

但是对于一个输出，路径会非常的多，这样直接计算概率是不现实的，CTC算法采用动态规划的思想来求解输出的条件概率，如图6所示，该图想说明的是通过动态规划来进行路径的合并(看不懂也没关系，下面有详细的解释)。

图6：CTC的动态规划计算输出路径

假设我们现在有输入音频X XX对应的标定输出Y YY为单词"ZOO"，为了方便解释下面动态规划的思想，现在每个字符之间还有字符串的首位插入空白占位符ϵ ，得到下面结果

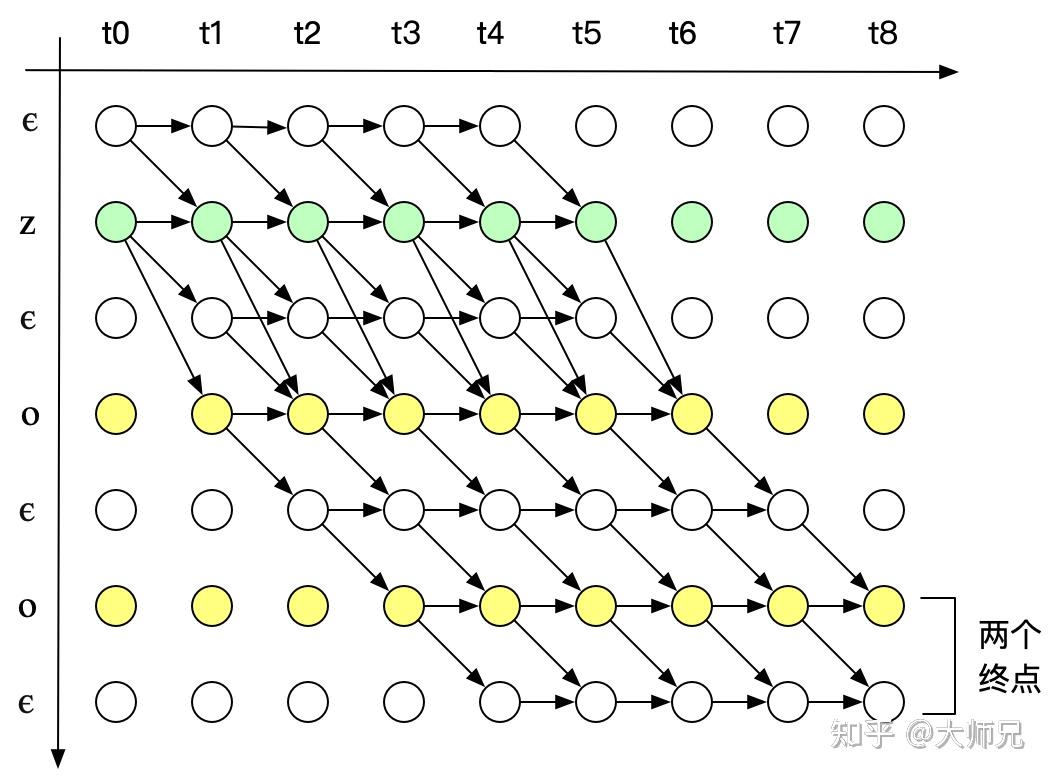

为了便于说明，先定义好下图的横纵坐标轴的含义，横轴是X XX的时间片单位为t，纵轴为Z ZZ序列单位为s。根据CTC的对齐方式的三个特征，输入有9个时间片，标签内容是"ZOO"，P ( Y ∣ X ) 的所有可能的合法路径如下图。

图7：CTC中单词ZOO的所有合法路径

上图分成两种情况。

值得说明的是，我们用 α 来表示给定节点上合并对齐的分数。更准确地说，

α_{s, t} 是子序列 Z_{1:s} 在输入语音的，t时间步骤，之后的ctc得分。

正如我们将看到的，我们将根据最后一个时间步的 α ，来计算最终的 CTC 分数 P(Y∣X)【这个也是动态规划的所谓"出口"】。

根据动态规划的思想，只要我们知道前一时间步的 α 的值，我们就可以计算 α_{s, t}

Case 1：

如果，则只能由前一个空格或者其本身得到。如果不等于，但是为连续字符的第二个，即，则只能由前一个空格或者其本身得到，而不能由前一个字符得到，因为这样做会将连续两个相同的字符合并成一个。表示在时刻t输出字符的概率。

Case 2:

如果不等于，则可以由，以及得来，可以表示为：

从图7中我们可以看到，合法路径有两个起始点，合法路径的概率 P ( Y ∣ X ) 是两个final nodes的概率之和。

现在，我们已经可以高效的计算损失函数，下一步的工作便是计算梯度用于训练模型。由于P ( Y ∣ X ) 的计算只涉及加法和乘法，因此其一定是可导函数，进而我们可以使用SGD优化模型。

对于数据集 D ，模型的优化目标是最小化负对数似然

1.3 预测

当我们训练好一个RNN模型时，给定一个输入序列 X ，我们需要找到最可能的输出，也就是求解

求解最可能的输出有两种方案，一种是Greedy Search，第二种是beam search

1.3.1 Greedy Search

每个时间片均取该时间片概率最高的节点作为输出：

这个方法最大的缺点是忽略了一个输出可能对应多个对齐方式.

1.3.2 Beam Search

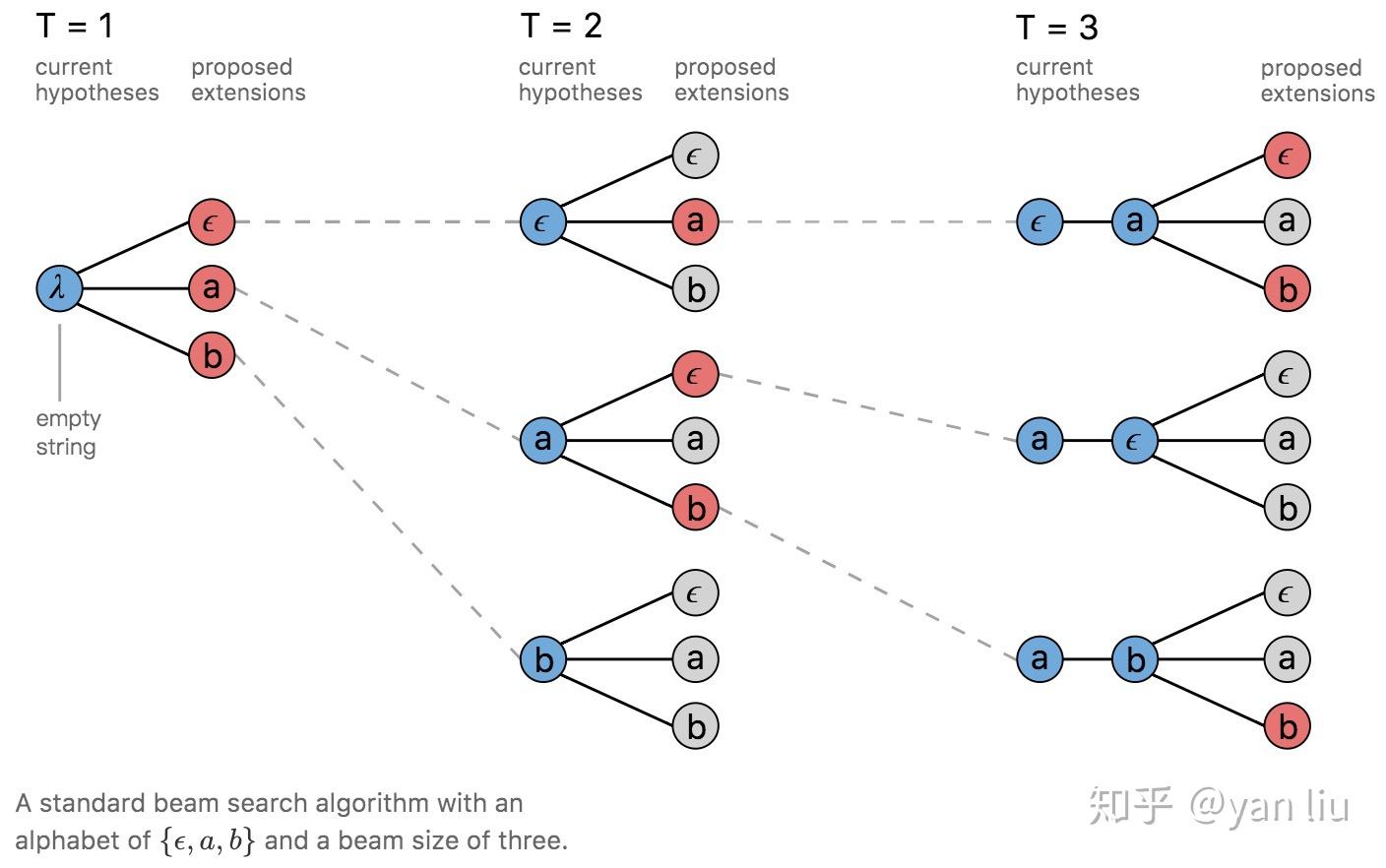

Beam Search是寻找全局最优值和Greedy Search在查找时间和模型精度的一个折中。一个简单的beam search在每个时间片计算所有可能假设的概率，并从中选出最高的几个作为一组。然后再从这组假设的基础上产生概率最高的几个作为一组假设，依次进行，直到达到最后一个时间片，下图是beam search的宽度为3的搜索过程，红线为选中的假设。

图8：Beam Search

CTC的特征

条件独立：CTC的一个非常不合理的假设是其假设每个时间片都是相互独立的，这是一个非常不好的假设。在OCR或者语音识别中，各个时间片之间是含有一些语义信息的，所以如果能够在CTC中加入语言模型的话效果应该会有提升。
单调对齐：CTC的另外一个约束是输入X 与输出Y 之间的单调对齐，在OCR和语音识别中，这种约束是成立的。但是在一些场景中例如机器翻译，这个约束便无效了。
多对一映射：CTC的又一个约束是输入序列 X 的长度大于标签数据 Y 的长度，但是对于的Y长度大于X 的长度的场景，CTC便失效了。

参考文献

1\] Connectionist Temporal Classification : Labelling Unsegmented Sequence Data with Recurrent Neural Networks. Graves, A., Fernandez, S., Gomez, F. and Schmidhuber, J., 2006. Proceedings of the 23rd international conference on Machine Learning, pp. 369--376. DOI: 10.1145/1143844.1143891 \[2\] Sequence Modeling with CTC. Hunnun, Awni, Distill, 2017
