USB设备枚举过程详解：从插入到正常工作

一、枚举过程概述：USB设备的"入职流程"

USB设备插入电脑后，需要经过一个完整的枚举过程才能正常工作。这个过程就像新员工入职：

1. 报到登记：获取基本信息（设备描述符）

2. 分配工号：设置唯一地址

3. 详细登记：再次获取完整信息

4. 了解岗位：获取配置信息

5. 正式上岗：选择配置并激活

---

二、SETUP事务：控制传输的"指挥令"

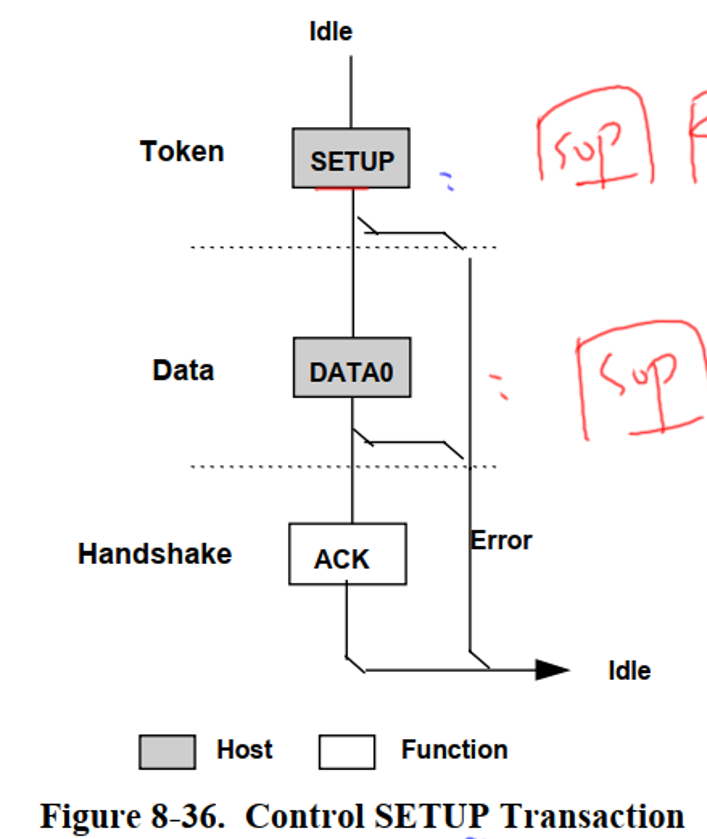

SETUP事务详解

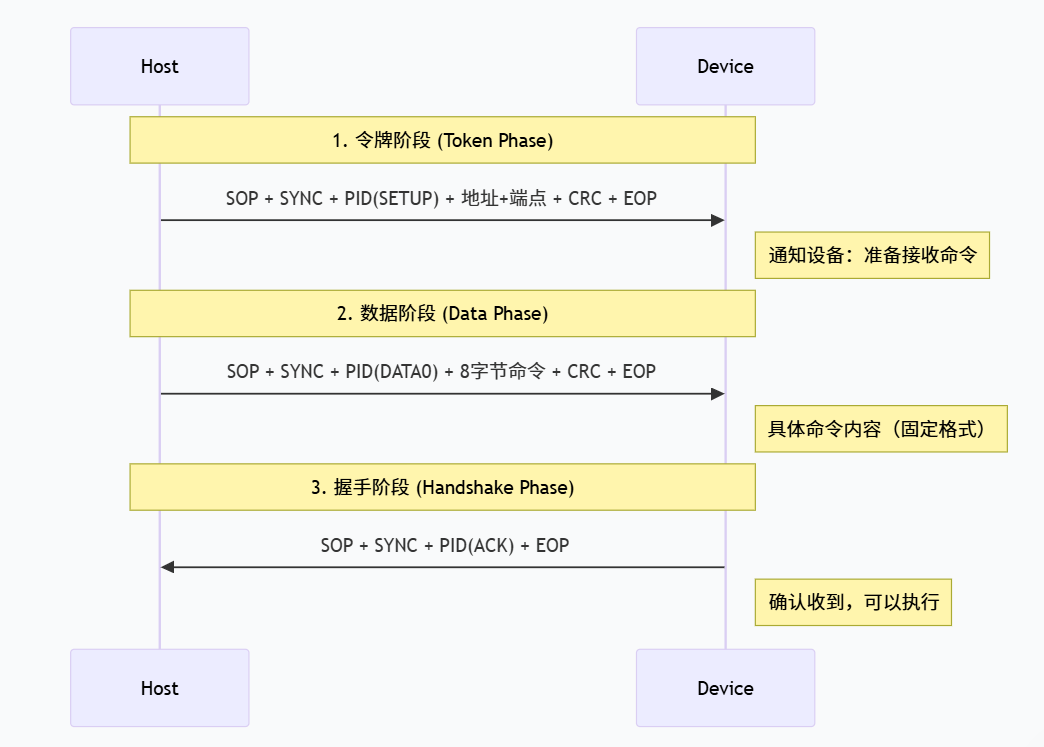

SETUP事务是控制传输的起始信号，用于发送"命令"给设备。它由三个阶段组成：

关键点：

1. SETUP包永远是DATA0（不像普通数据包会交替）

2. 地址和端点都是0（因为设备还没分配地址）

3. 设备必须响应ACK（除非出严重故障）

---

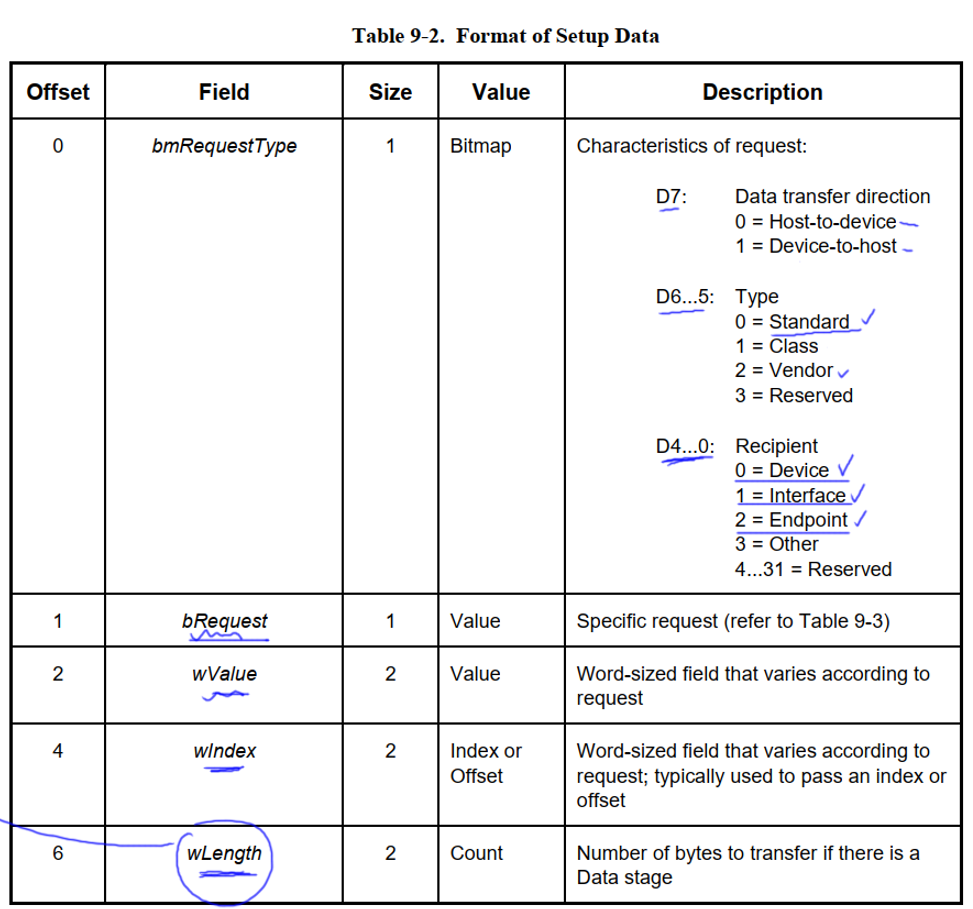

三、Setup Data格式：8字节的"命令书"

8字节命令详解

SETUP事务的DATA0包中，固定包含8字节的命令数据，结构如下：

字节偏移 | 字段名          | 大小 | 说明
--------|-----------------|------|-------------------------------
0       | bmRequestType   | 1    | 请求类型（方向+类型+接收者）
1       | bRequest        | 1    | 具体请求代码
2-3     | wValue          | 2    | 参数值（依赖具体请求）
4-5     | wIndex          | 2    | 索引或偏移（依赖具体请求）
6-7     | wLength         | 2    | 数据阶段的长度

bmRequestType字段详解（最重要！）

1. D7位：数据传输方向

0 = Host-to-device （主机→设备） - 写操作
1 = Device-to-host （设备→主机） - 读操作

2. D6-D5位：请求类型（你的补充）

00 = Standard      （标准请求）   - USB规范定义
01 = Class         （类特定请求） - 设备类别定义
10 = Vendor        （厂商自定义） - 厂商特有
11 = Reserved      （保留）

3. D4-D0位：接收者（你的补充）

00000 = Device     （设备）       - 对整个设备操作
00001 = Interface  （接口）       - 对特定接口操作
00010 = Endpoint   （端点）       - 对特定端点操作
00011 = Other      （其他）       - 其他接收者
00100...11111 = Reserved（保留）

常用标准请求（bRequest字段）

请求代码	名称	作用
0x05	SET_ADDRESS	设置设备地址
0x06	GET_DESCRIPTOR	获取描述符
0x07	SET_DESCRIPTOR	设置描述符
0x08	GET_CONFIGURATION	获取当前配置
0x09	SET_CONFIGURATION	设置配置

---

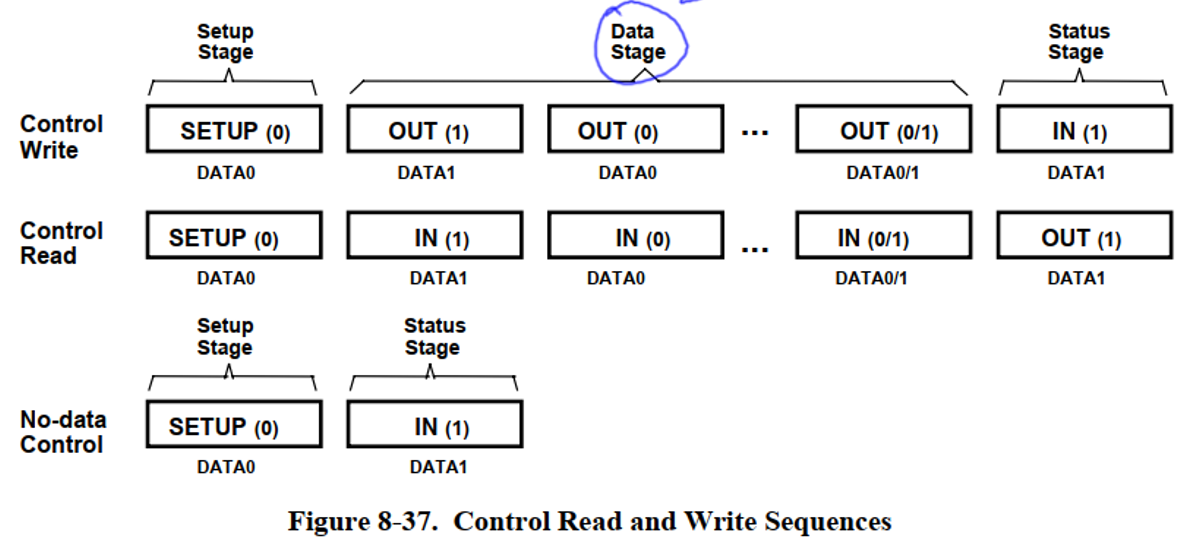

四、控制传输的三种类型

1. 控制写（Control Write）

方向：数据从主机流向设备

建立阶段：SETUP事务（命令：写数据）
数据阶段：一个或多个OUT事务（发送数据）
状态阶段：IN事务（设备报告状态）

2. 控制读（Control Read）

方向：数据从设备流向主机

建立阶段：SETUP事务（命令：读数据）
数据阶段：一个或多个IN事务（读取数据）
状态阶段：OUT事务（主机发送0长度包，设备回应状态）

3. 无数据控制（No-data Control）

方向：只有命令，没有数据

建立阶段：SETUP事务（命令本身包含所有信息）
状态阶段：IN/OUT事务（根据命令方向确定）

数据包交替规则

• 建立阶段：总是使用DATA0

• 数据阶段：DATA0和DATA1交替

• 状态阶段：总是使用DATA1（与数据阶段最后一个包交替）

---

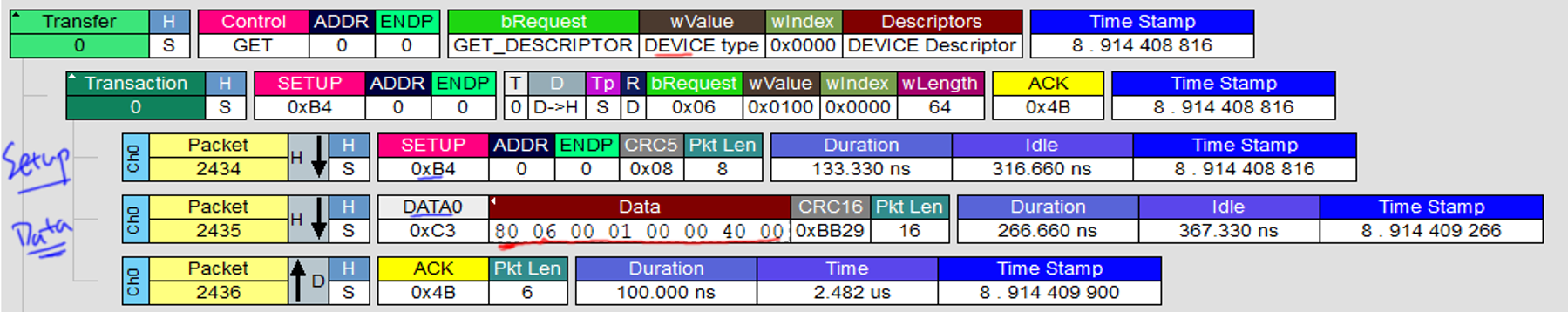

五、实际抓包分析：获取设备描述符

对应图片

抓包数据解析

Packet 2434: SETUP包
  PID: 0xB4 = 10110100
      高4位=1011 → SETUP包
      低4位=0100 → 取反为1011，正确
  地址: 0x00（新设备，地址为0）
  端点: 0x00（端点0）
  CRC5: 0x08（校验正确）
  长度: 8字节

Packet 2435: DATA0包（8字节命令数据）
  数据: 80 06 00 01 00 00 40 00
  让我们逐一解析：

  字节0: 0x80 = 10000000B
    D7=1 → Device-to-host（读）
    D6-D5=00 → Standard（标准请求）
    D4-D0=00000 → Device（接收者是设备）

  字节1: 0x06 → GET_DESCRIPTOR（获取描述符）

  字节2-3: 0x0001 → wValue
    高字节=0x00 → 描述符索引（通常为0）
    低字节=0x01 → 描述符类型（1=设备描述符）

  字节4-5: 0x0000 → wIndex（这里为0）

  字节6-7: 0x0040 → wLength=64（主机想读64字节）
    注意：设备描述符实际只有18字节

  CRC16: 0xBB29（校验正确）

Packet 2436: ACK包
  PID: 0x4B = 01001011
      高4位=0100 → ACK包
      低4位=1011 → 取反为0100，正确
  设备回应ACK，表示收到命令

这个SETUP事务的意义

主机说："设备0，端点0，请把你的设备描述符发给我，我想读64字节。"

---

六、数据阶段：实际读取描述符

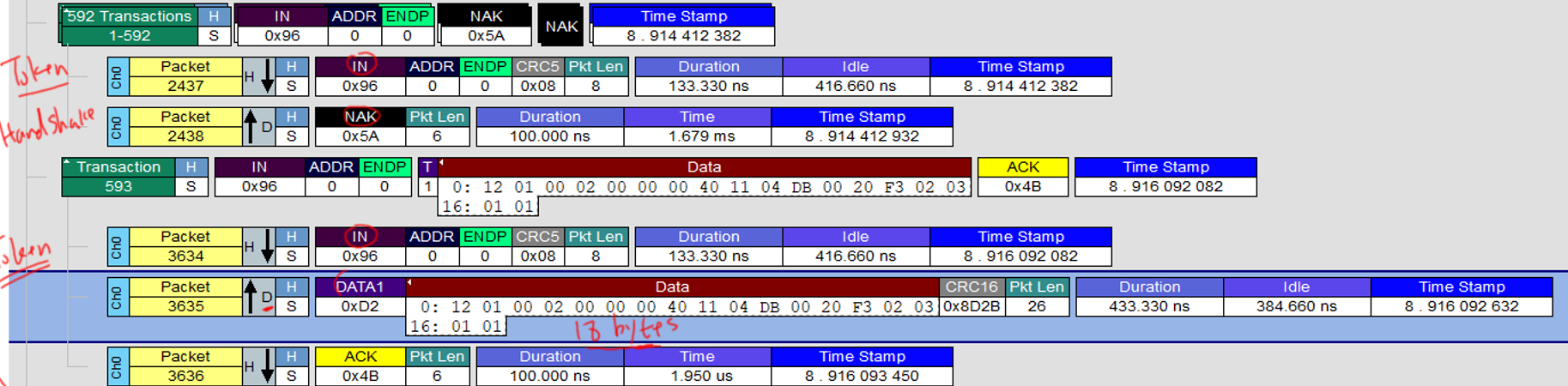

数据阶段过程

SETUP事务后，主机发起IN事务读取数据：

事务1：读取前8字节
  IN包：请求设备发送数据
  DATA1包：设备发送前8字节描述符
  ACK包：主机确认收到

事务2：读取后8字节（如果描述符更长，继续）
  IN包：请求更多数据
  DATA0包：设备发送剩余数据
  ACK包：主机确认收到

... 直到读取完整描述符

关键点：

1. 第一次读取只读8字节：主机先读8字节获取端点0最大包大小

2. 实际设备描述符18字节：分多次IN事务读取

3. 数据包交替：DATA0和DATA1交替

---

七、状态阶段：完成控制传输

状态阶段分析

对于控制读（GET_DESCRIPTOR）：

1. 主机发送OUT包：地址+端点0，DATA1包（0长度数据）

2. 设备回应ACK：表示成功完成

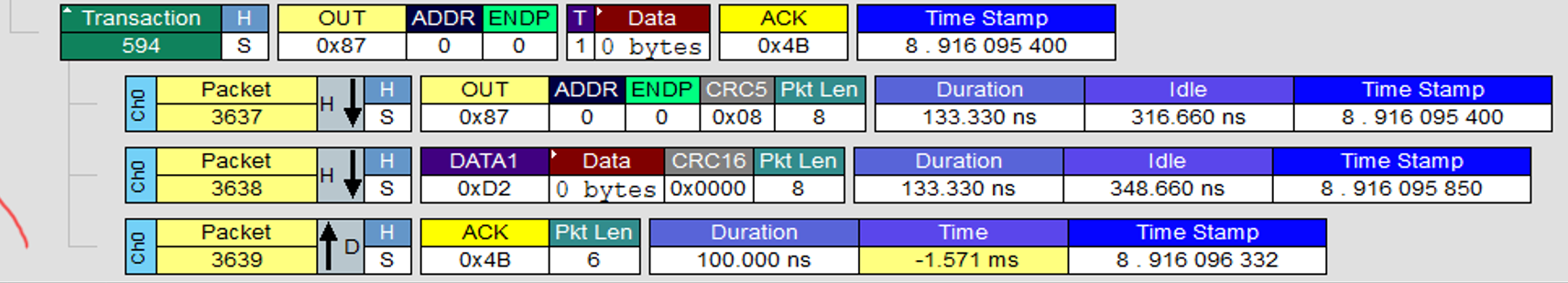

抓包数据：

Packet 3637: OUT包
  PID: 0x87 = 10000111 → OUT包
  地址: 0x??（已分配的新地址）
  端点: 0x00

Packet 3638: DATA1包
  数据长度: 0字节（状态阶段的特征）

Packet 3639: ACK包
  设备回应ACK，完成整个控制传输

---

八、完整枚举过程详解

步骤1：第一次获取设备描述符（获取基本信息）

1. SETUP事务：GET_DESCRIPTOR（设备描述符）
   bmRequestType = 0x80（读，标准，设备）
   bRequest = 0x06（GET_DESCRIPTOR）
   wValue = 0x0100（设备描述符，索引0）
   wLength = 8（只读前8字节，获取bMaxPacketSize0）

2. 数据阶段：IN事务读取8字节
   获取端点0最大包大小（重要！）

3. 状态阶段：OUT事务完成

为什么只读8字节？

• 设备描述符第7字节是bMaxPacketSize0（端点0最大包大小）

• 主机需要知道这个值才能正确通信

• 后续通信都基于这个包大小

步骤2：设置设备地址（分配唯一ID）

1. SETUP事务：SET_ADDRESS（无数据控制）
   bmRequestType = 0x00（写，标准，设备）
   bRequest = 0x05（SET_ADDRESS）
   wValue = 新地址（如0x05）
   wLength = 0（无数据阶段）

2. 状态阶段：IN事务完成
   设备在状态阶段后启用新地址

关键细节：

• 设备在状态阶段完成后才使用新地址

• 之前所有通信使用地址0

• 之后所有通信使用新地址

步骤3：再次获取完整设备描述符

使用新地址，获取完整的18字节设备描述符
主机可以请求全部18字节，因为已经知道端点0最大包大小

步骤4：获取配置描述符

1. SETUP事务：GET_DESCRIPTOR（配置描述符）
   bmRequestType = 0x80（读，标准，设备）
   bRequest = 0x06（GET_DESCRIPTOR）
   wValue = 0x0200（配置描述符，索引0）
   wLength = 配置总长度（从设备描述符获得）

2. 数据阶段：读取完整的配置描述符
   包括所有接口描述符、端点描述符等

3. 状态阶段：完成

配置描述符的特点：

• 一次性返回所有相关描述符（配置+接口+端点）

• wTotalLength字段告诉主机总长度

• 主机根据接口类型加载相应驱动

步骤5：设置配置（激活设备）

1. SETUP事务：SET_CONFIGURATION（无数据控制）
   bmRequestType = 0x00（写，标准，设备）
   bRequest = 0x09（SET_CONFIGURATION）
   wValue = 配置值（通常为1）
   wLength = 0

2. 状态阶段：完成
   设备激活该配置下的所有接口和端点

重要：即使设备只有一种配置，也必须执行此步骤！

---

九、枚举过程总结表

步骤	SETUP事务命令	目的	关键数据
1	GET_DESCRIPTOR(设备)	获取端点0最大包大小	wLength=8
2	SET_ADDRESS	分配唯一地址	wValue=新地址
3	GET_DESCRIPTOR(设备)	获取完整设备信息	wLength=18
4	GET_DESCRIPTOR(配置)	获取配置信息	wLength=总长度
5	SET_CONFIGURATION	激活设备	wValue=配置值

---

十、常见问题解答

Q1：为什么枚举过程中设备地址从0开始？

A：所有新设备默认地址为0，用于初始通信。主机分配新地址后，设备在状态阶段后切换到新地址。

Q2：如果设备描述符长度超过端点0最大包大小怎么办？

A：主机分多次IN事务读取。例如，如果端点0最大包为8字节，18字节描述符需要：

• 第1次IN：8字节（DATA1）

• 第2次IN：8字节（DATA0）

• 第3次IN：2字节（DATA1）

Q3：枚举失败可能的原因？

1. 设备没有正确响应SETUP事务

2. 描述符格式错误

3. 端点0最大包大小设置不合理

4. 设备耗电超过总线供电能力

Q4：枚举完成后设备如何工作？

A：枚举完成后：

1. 设备有唯一地址

2. 驱动程序已加载

3. 配置已激活

4. 可以开始正常数据传输（批量、中断、同步）

---

十一、实际开发注意事项

固件开发者：

1. 必须正确实现标准请求：GET_DESCRIPTOR、SET_ADDRESS、SET_CONFIGURATION

2. 描述符必须准确：特别是端点0最大包大小

3. 及时响应：在规定时间内响应主机请求

驱动开发者：

1. 遵循枚举流程：按标准步骤操作

2. 错误处理：处理设备无响应、描述符错误等情况

3. 资源管理：正确分配设备地址，避免冲突

调试技巧：

1. 使用USB分析仪：捕获和分析枚举过程

2. 检查描述符：确保格式和内容正确

3. 模拟主机：使用工具模拟主机行为进行测试

---

十二、枚举过程完整示例

假设一个USB鼠标的枚举过程：

1. 设备插入，D+被拉高，主机检测到全速设备
2. 主机复位设备
3. 第一次GET_DESCRIPTOR：读取8字节，得知端点0最大包为8
4. SET_ADDRESS：分配地址5
5. 第二次GET_DESCRIPTOR：读取完整18字节设备描述符
6. GET_DESCRIPTOR：读取配置描述符（9+9+7=25字节）
   发现是HID设备（接口类=0x03）
7. 加载HID驱动程序
8. SET_CONFIGURATION：激活配置
9. 枚举完成，开始定期轮询中断端点

这个完整的枚举过程确保了USB设备的即插即用特性，是USB系统能够自动识别和配置设备的核心机制。理解这个过程对于开发和调试USB设备至关重要。
