3D 百分比堆积墙型图

Part.01 介绍

3D 百分比堆积墙型图（3D Percent Stacked Area/Wall Chart）是一种在三维效果下展示的堆积面积图。

特点

1️⃣ 信息展示特点

• 既表现整体趋势，又表现结构比例

• 多维信息叠加：时间 + 区域 + 比例

• 有连续性，适合展示趋势与变化过程

2️⃣ 三维视觉特点

• 3D 具有空间感、立体感，视觉冲击较强

• 适合展示在 需要"直观感"的场景

• 但也可能带来透视失真风险（需注意）

3️⃣ 百分比堆积特点

• 每一列合计 = 100%，突出"结构比例变化"

• 不强调绝对量大小，更关心"谁占比提高 / 谁占比下降"

适用场景举例

1.结构构成随时间变化

• 各地区销售额占比变化

• 市场份额随时间变化

• 学生成绩等级构成比例变化

• 能源结构占比变化（如煤、电、可再生能源占比）

2.对比不同部分贡献度

• 部门贡献比例

• 产品线贡献比例

• 客户群体份额变化

优点与注意事项

优势

• 直观、美观、展示性强

• 能同时表达总量趋势 + 结构变化

• 非常适合汇报、演讲等场合

注意事项

• 3D 视觉会带来失真，应避免过度倾斜

• 若类别太多，会变得难以阅读

• 若强调精确值，不建议用 3D，请改用二维堆积图

• 若强调绝对量，不应使用"百分比堆积"

Part.02 绘制过程

【本次案例数据贴到了后面，有需要的同学可以参考看下】

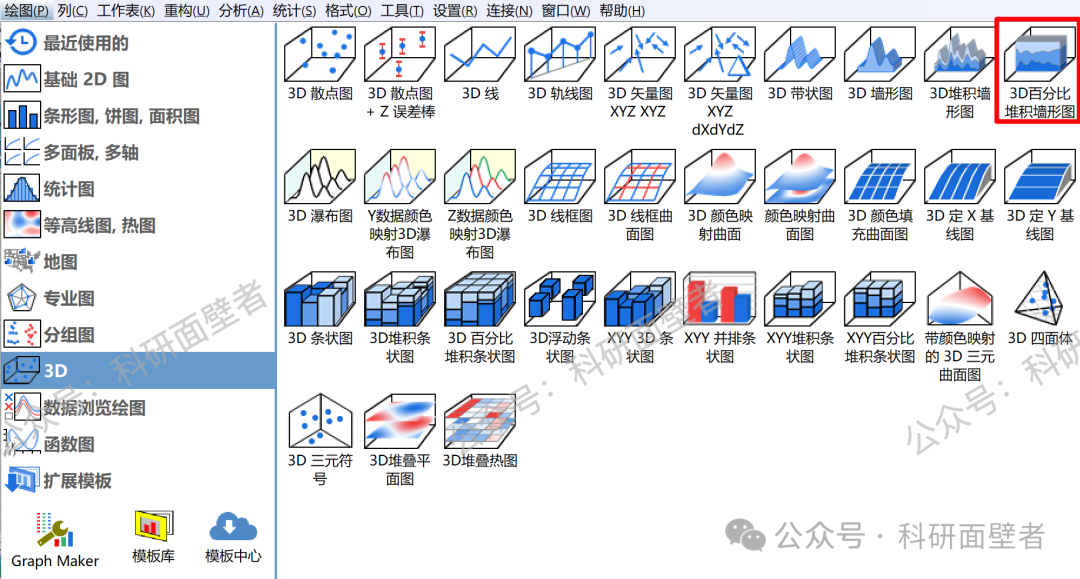

选中所有要绘图的列数据，依次点击绘图、3D、3D百分比堆积墙形图：

默认出图如下：

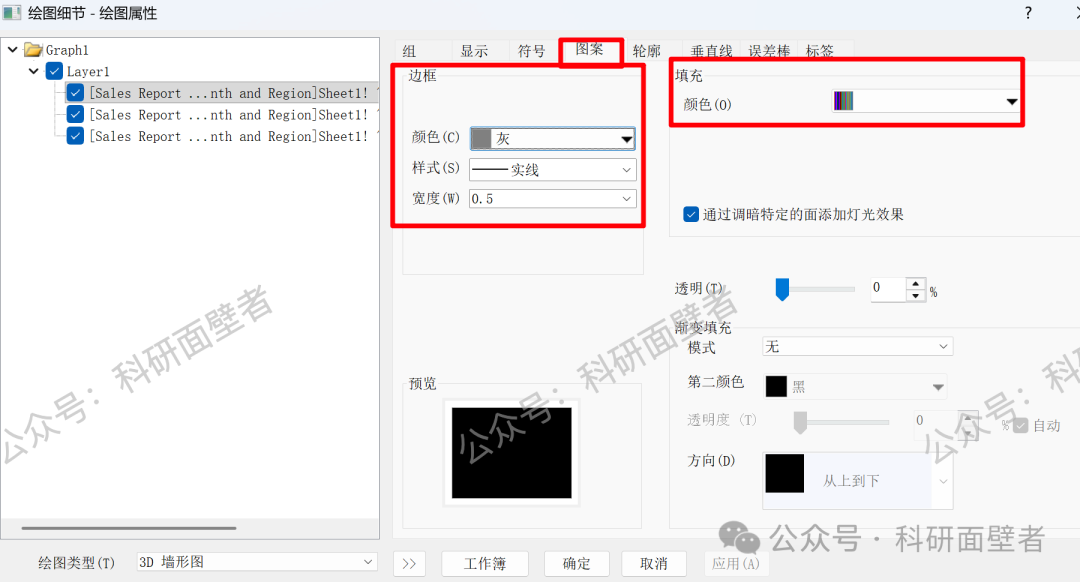

双击图像，根据需要修改边框和填充颜色：

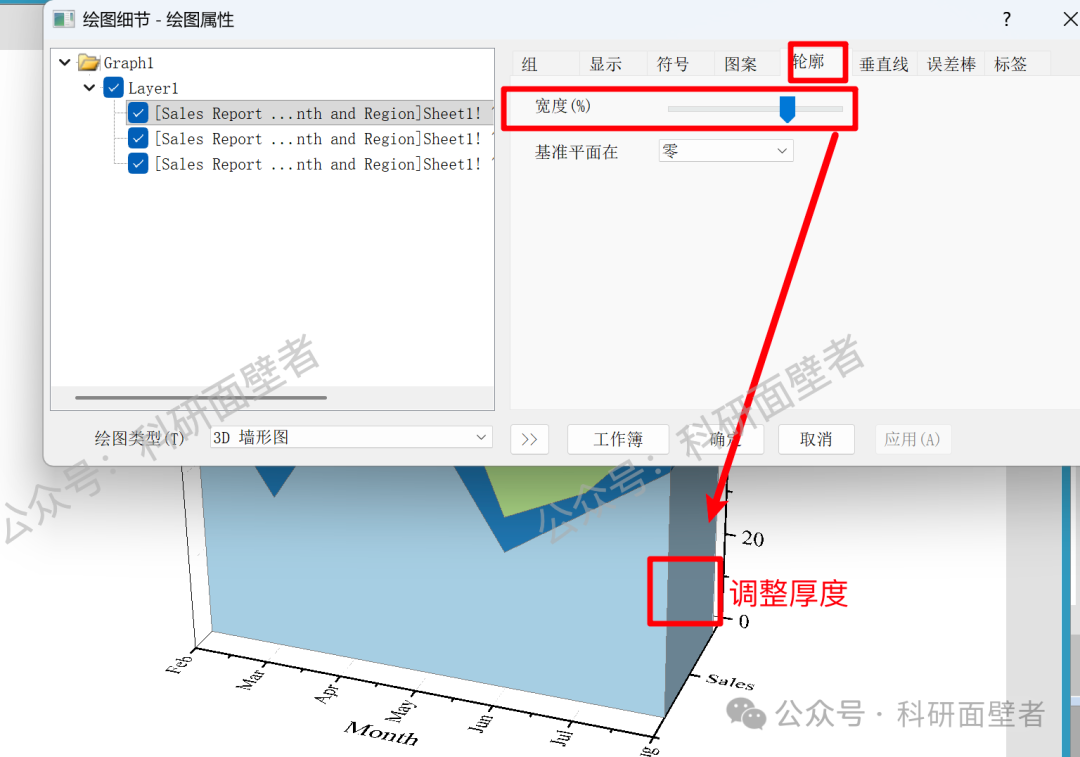

轮廓菜单，调整宽度可以改变墙形图的厚度：

垂直线菜单，勾选垂直，可以显示垂直线：

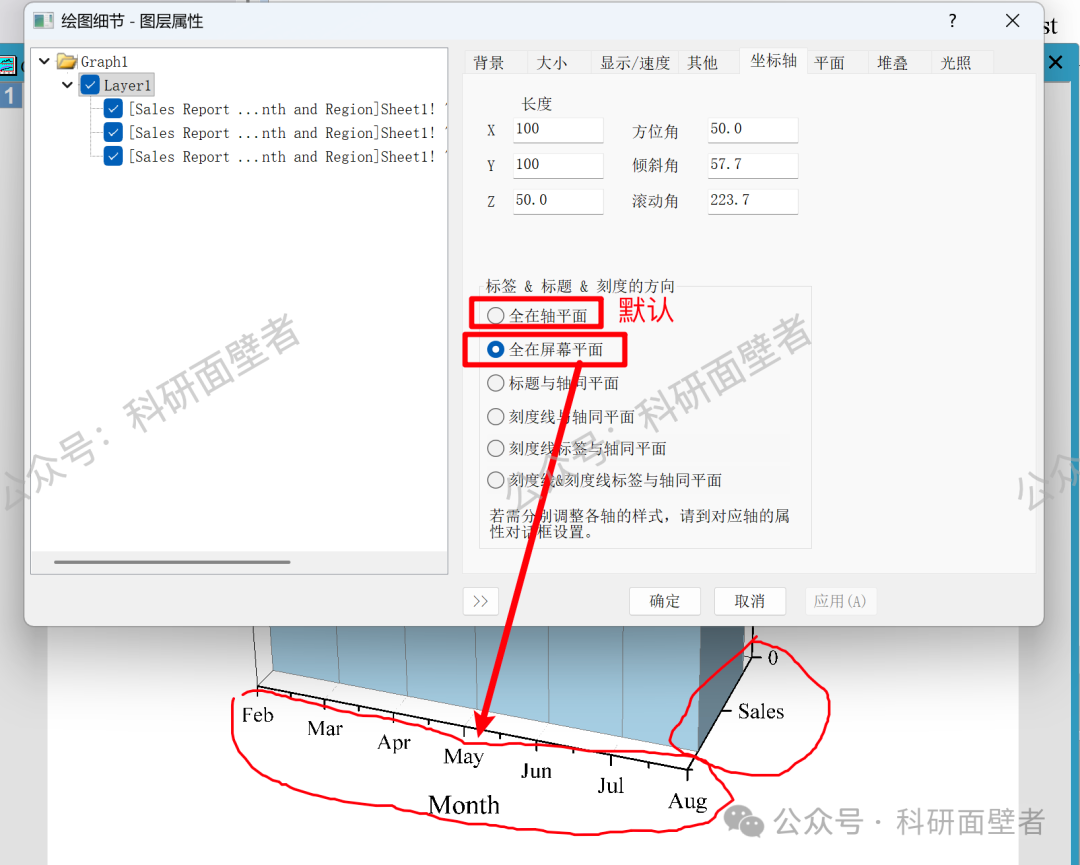

坐标轴菜单，可以按需选择标签、标签和刻度的显示方向，如修改为选择全在屏幕平面：

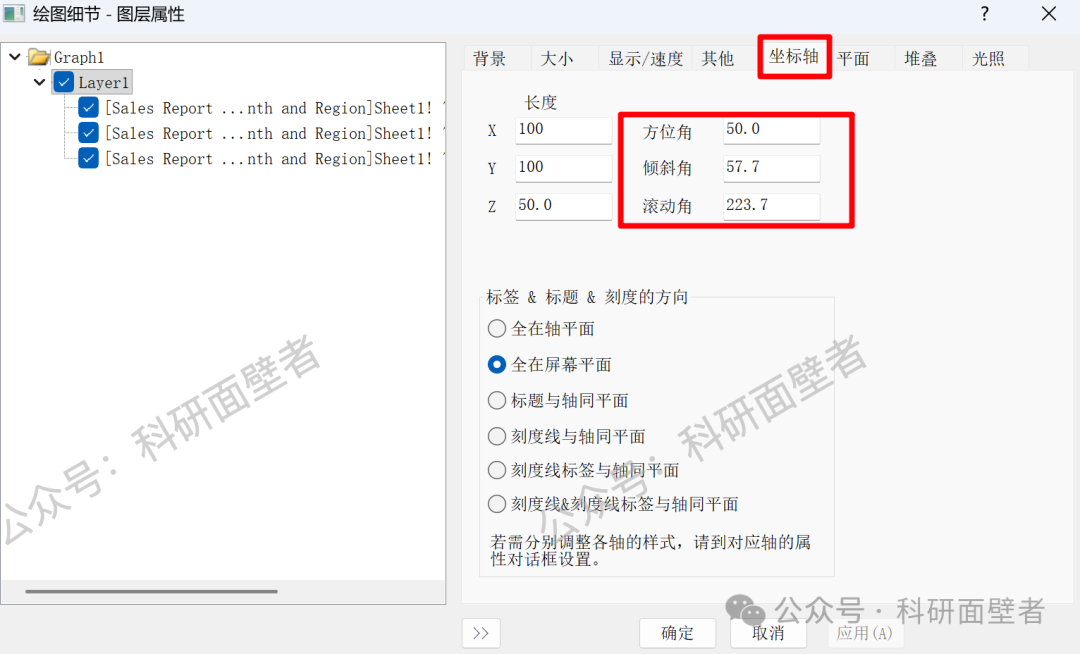

修改如下xyz的角度，可以精确旋转3D图像：

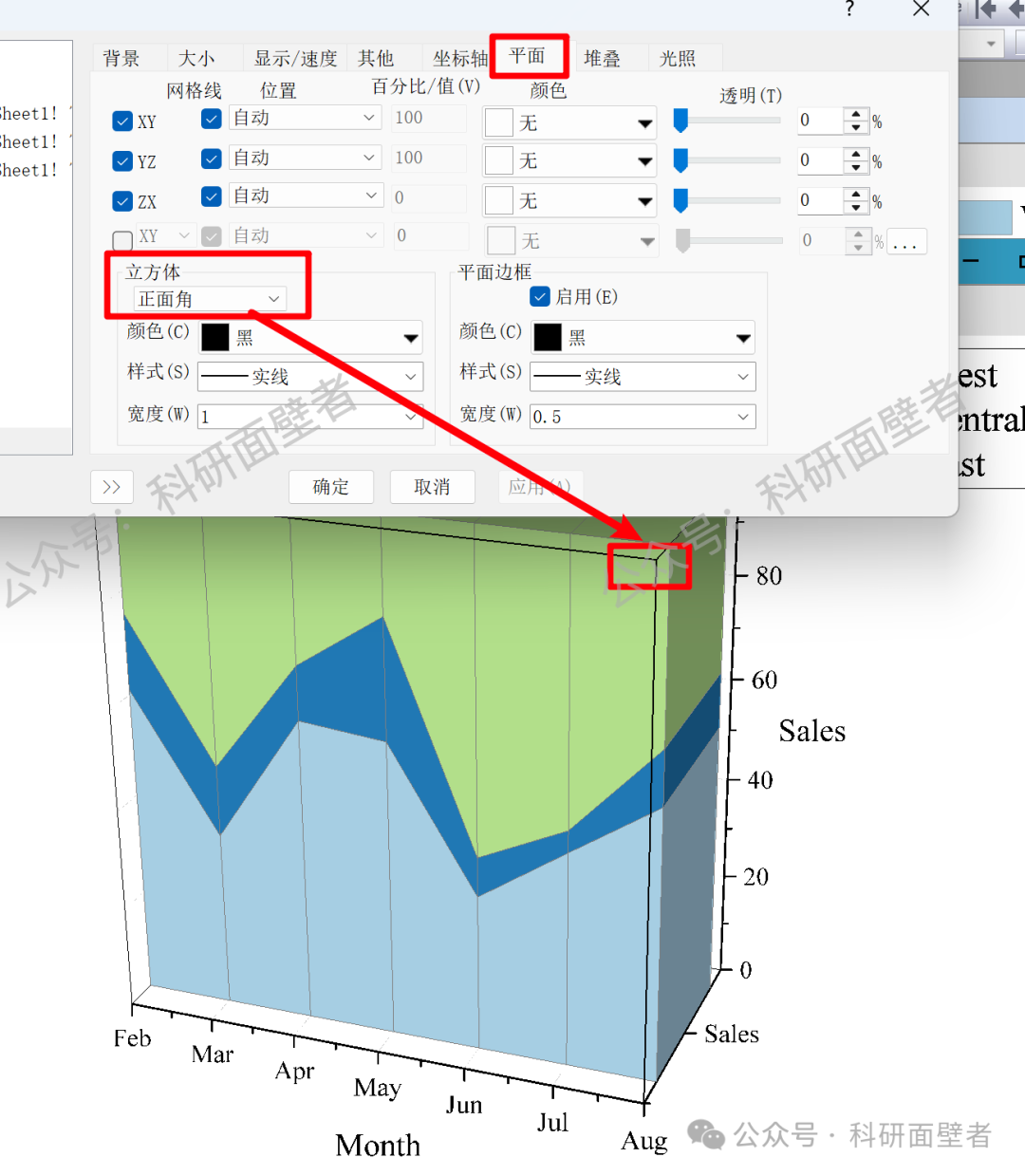

平面菜单，选择正面角可以增加边框：

通过上述操作，3D 百分比堆积墙型图就画好了，快去试试吧：
