通过matlab处理Tek示波器导出的.tss波形文件

Author： PNJIE

Date: 2026/01/02

码字不易，转载请注明出处

泰科示波器导出的.tss文件包含了当前示波器页面所有的波形，设置以及截图，可以通过泰科自己的Tekscope软件直接打开，非常方便。不过设计到波形后处理就有点麻烦了，中文社区对这方面的交流几乎没有，最近捣鼓了一阵子，通过Matlab解码.tss文件进行后处理，因此无偿分享一下。

.tss 文件可以看作一个压缩包文件，可以通过所有解压文件打开，也可以通过matlab的解压指令打开

matlab 复制代码

% 定义文件名和路径
filename = 'demo.tss';
outputFolder = pwd; % 当前路径
% 解压缩文件
unzip(filename, outputFolder);
disp('解压缩完成');

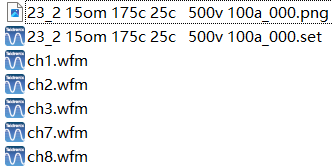

解压完成后会出现若干个.wfm文件即波形文件，以及一个.set设置文件和一个图片png

这里主要处理.wfm文件，直接用txt打开.wfm是乱码，需要通过泰科自带的解码软件将CSV文件转换成csv文件，这里参考了这篇帖子如何将TEK示波器记录的.WFM文件转为.CSV文件-CSDN博客

使用Tek官方插件：TEKTRONIX WINDOWS OSCILLOSCOPE WFM CONVERTER | Tektronix

下载好插件后，在对应wfm路径下启用cmd指令，输入：

cmd 复制代码

ConvertTekWfm [ /? | InputFile [ /TXT | /CSV | /MCAD | /MLAB ] [OutputFile] ]

例如：

cmd 复制代码

ConvertTekWfm Tek001.wfm /CSV Tek001.csv

意思是将Tek001.wfm转化成 Tek001.csv，如果直接

cmd 复制代码

ConvertTekWfm Tek001.wfm /CSV

则默认名字保持一致，格式转化为CSV。因为需要Matlab统一处理，这里给出通过Matlab调用cmd指令进行解码的例程：

matlab 复制代码

% 设置ConvertTekWfm.exe的完整路径
exePath = 'C:\path\to\ConvertTekWfm.exe';  % 替换为实际exe路径
% 设置包含wfm文件的文件夹路径
wfmFolderPath = 'D:\path\to\wfm\files';    % 替换为实际wfm文件夹路径
% 设置要转换的wfm文件名
wfmFileName = 'Tek001.wfm';
% 构建完整的wfm文件路径
fullWfmPath = fullfile(wfmFolderPath, wfmFileName);
% 构建完整的命令
command = [exePathQuoted, ' ', wfmPathQuoted, ' /CSV'];
% 显示执行的命令
fprintf('执行命令: %s\n', command);
% 执行命令
[status, cmdout] = system(command);
% 检查命令执行状态
if status == 0
    fprintf('转换成功！\n');
    fprintf('命令输出：\n%s\n', cmdout);
else
    fprintf('转换失败，错误代码: %d\n', status);
    fprintf('错误信息：\n%s\n', cmdout);
end
失败，错误代码: %d\n', status);
    fprintf('错误信息：\n%s\n', cmdout);
end

这里的路径也可以设置为相对路径，这里不展开。转化完成后，后续的操作就是枯燥的数据处理了。
