第6+3篇 Pelco KBD300A 模拟器重构（二次迭代）：从教学级到企业级工程化转型

✨ 引言

在上篇《6.2 用 PyQt5 实现 KBD300A 键盘的初步重构》中，我们从单文件原型（KBD300A_main.py）起步，完成了第一次拆分：将 UI 组件（如摇杆和 LCD）和基本核心逻辑分离。这一版本有效解决了单文件代码臃肿的问题，为快速迭代提供了基础。然而，随着项目开发的深入，新需求如宏脚本解释器、模板库、报警联动规则、实时日志面板和波形模拟器等不断涌现，原 6.2 架构在模块粒度、扩展性和线程安全上暴露了不足。例如，UI 与核心的耦合仍较高，新增功能往往需要修改多个文件，测试难度增大。

为此，本篇 6.3 基于最终确定的项目结构，进行二次重构。我们将承接 6.2 的教学级拆分思路，同时引入更精细的模块划分、线程化设计和外部化配置，形成一个贴近企业级工程化的架构。这一迭代不仅保留了原有功能的完整性，还为后续扩展（如 IP 协议支持或多设备模拟）预留了接口。最终版代码采用 Python 3.7（Windows 7 兼容），强调可维护性和跨平台性。让我们一步步探索这个演进过程。

📂 最终项目结构

二次重构后的结构更注重分层：core 专注业务逻辑，ui 处理界面渲染，utils 提供通用工具，resources 管理静态资源。这种设计符合 MVC（Model-View-Controller）模式，其中 core 是 Model，ui 是 View，main_window.py 充当 Controller。相比 6.2 的初步拆分（仅分 UI 和简单 core），6.3 引入了子模块和线程支持，提升了整体鲁棒性。

text 复制代码

PelcoKBD300A/
│
├── app.py                      # 程序入口（极简启动，import main_window）
├── requirements.txt            # 依赖列表（PyQt5, pyserial 等）
├── config/
│   └── settings.json           # 持久化配置（串口、协议、键盘地址等，初始为空）
├── core/
│   ├── __init__.py             # 包初始化
│   ├── serial/
│   │   ├── manager.py          # 串口管理接口（线程安全，信号驱动）
│   │   └── worker.py           # 串口读写线程（定时读取、抽帧解析）
│   ├── protocol/
│   │   ├── __init__.py         # 协议统一入口（D/P 路由）
│   │   ├── pelco_d.py          # Pelco-D 指令实现
│   │   └── pelco_p.py          # Pelco-P 指令实现
│   ├── macro/
│   │   ├── parser.py           # 宏语法解析器（Lexer/Parser/AST）
│   │   └── engine.py           # 宏执行引擎（线程化，进度信号）
│   ├── alarm/
│   │   └── rules.py            # 报警规则加载/执行（JSON 支持联动）
│   ├── simulator/
│   │   └── virtual_device.py   # 虚拟设备模拟（状态机 + 响应生成）
│   └── utils/
│       ├── logger.py           # 日志配置（RotatingFileHandler）
│       └── validators.py       # 校验工具（e.g., baudrate）
├── ui/
│   ├── __init__.py             # 包初始化
│   ├── main_window.py          # 主窗口（组装左右面板，连接信号）
│   ├── keyboard/
│   │   ├── panel.py            # 左侧键盘面板（数字键 + 摇杆 + LCD + 指示灯）
│   │   ├── lcd.py              # 自定义 AnimatedLCD（动画 + 模式显示）
│   │   ├── joystick.py         # 自定义 RealJoystick（鼠标拖拽模拟）
│   │   └── indicator_manager.py# 指示灯管理（亮灭/闪烁）
│   ├── right_panel/
│   │   ├── panel.py            # 右侧面板（Tab 布局：宏/模板/日志/报警/模拟器）
│   │   ├── macro_editor.py     # 宏编辑器（QsciScintilla 高亮）
│   │   ├── template_library.py # 模板库（JSON 加载/编辑）
│   │   ├── receive_panel.py    # 接收面板（数据解析/报警显示）
│   │   ├── log_panel.py        # 日志面板（过滤/搜索/导出）
│   │   ├── alarm_rules_panel.py# 报警规则编辑器（表格 CRUD）
│   │   └── simulator_panel.py  # 波形模拟器（序列编辑/运行）
│   ├── widgets/
│   │   └── settings_dialog.py  # 设置对话框（串口/协议配置）
│   └── themes.py               # 主题管理（dark/light 颜色字典）
├── resources/
│   ├── macros/                 # 宏脚本文件（e.g., cruise_alarm.macro）
│   ├── templates.json          # 模板库（停车场巡航等 JSON）
│   ├── dark.qss                # 暗主题样式
│   └── light.qss               # 亮主题样式
└── tests/                      # 测试目录（pytest 单元测试，选配）

这一结构比 6.2 更细粒度：core 子包化（serial/protocol 等），ui 引入 right_panel 子模块，支持未来扩展（如添加 IP 面板）。

📊 6.2 vs 6.3 架构对比

为了直观展示演进，以下表格对比两次重构的差异。6.2 聚焦教学（简单拆分），6.3 强调工程化（线程 + 配置）。

特性	6.2 架构（初步拆分）	6.3 架构（最终版，企业级）
UI 模块划分	KeyboardPanel + Joystick + LCD	KeyboardPanel + RightPanel + CustomWidgets（指示灯独立）
核心逻辑	串口初步拆分（无线程）	串口线程化（manager/worker） + Pelco 协议封装（D/P 路由）
配置管理	硬编码参数	外部化到 settings.json（JSON 加载/保存）
主题管理	简单字典	完整 dark/light 主题 + QSS 文件 + 动态刷新
扩展性	一般，新增需改主文件	高，每个功能独立模块（e.g., 添加模拟器只需 simulator.py）
线程支持	无，易 UI 阻塞	有，宏/串口用 QThread（信号安全）
测试友好	低，整体运行测试	高，模块独立（pytest core/protocol）
定位	教学级，适合入门	企业级，适合生产与维护

这些变化源于实际开发反馈：6.2 后，我们发现 UI 需要右侧扩展区（right_panel），核心需线程以支持长宏执行。

🛠️ 重构关键点与实现详解

二次重构采用渐进式：先提取无依赖模块，再处理耦合部分。以下是核心改动。

🎨 UI 层优化

KeyboardPanel：在 6.2 中仅左侧键盘，6.3 引入指示灯管理（IndicatorManager），支持 PWR 常亮、TX/RX 闪烁、ERR 点亮。摇杆（RealJoystick）添加主题注入（apply_theme），LCD（AnimatedLCD）支持模式文本（display_text）。
RightPanel：新增右侧 Tab 布局（QTabWidget），预留宏/模板/日志/报警/模拟器面板。6.2 无此，扩展需改主布局；6.3 通过 tabs.addTab 动态添加。
自定义 Widgets：Joystick/LCD/IndicatorManager 独立文件，便于测试（e.g., python lcd.py 单独跑）。主题用 themes.py 字典 + setStyleSheet 刷新，避免 QSS 冲突。

代码示例（从最终代码提取）：

python 复制代码

# ui/keyboard/indicator_manager.py（6.3 新增）
class IndicatorManager(QtCore.QObject):
    def flash(self, name: str, duration: int = 500):
        led = self._indicators[name]
        led.setStyleSheet(self._style_on(name))
        QtCore.QTimer.singleShot(duration, lambda: led.setStyleSheet(self._style_off()))

# 集成（keyboard/panel.py）
self.indicator_manager = IndicatorManager(layout, [("PWR", "green"), ...])
self.indicator_manager.on("PWR")  # 常亮

相比 6.2 的硬编码指示灯（QLabel 散布），6.3 封装管理，提升复用。

⚙️ Core 层强化

SerialManager：6.2 简单串口，6.3 线程化（Worker 用 QTimer 读数据）。添加自动协议检测（"Auto" 模式），信号如 parsed_received.emit。
PelcoProtocol ：封装到子包，init.py 路由 D/P。扩展响应解析（tilt/zoom/device_type）。
MacroEngine：线程执行，支持进度信号（progress.emit）。Parser 用 AST 处理 loop/for。

代码示例：

python 复制代码

# core/serial/manager.py（6.3 线程化）
class SerialManager(QtCore.QObject):
    def start(self):
        self._thread = QtCore.QThread()
        self._worker = SerialWorker(...)
        self._worker.moveToThread(self._thread)
        self._thread.started.connect(self._worker.start)
        self._thread.start()

# 对比 6.2：无线程，直接 serial.Serial(...)

📂 Config & Resources 外部化

6.2 硬编码（如 baud=9600），6.3 用 settings.json（json.load），SettingsDialog 保存。
templates.json：模板库（停车场巡航等），RightPanel 加载。
QSS：dark/light.qss 动态切换，_toggle_theme 递归 polish 刷新。

🧪 Utils 与通用工具

logger.py：RotatingFileHandler，支持轮转避免日志膨胀。
validators.py：baudrate 等校验，防无效配置。

🌟 重构收益与经验教训

收益：架构清晰（改协议不碰 UI）；易扩展（新增模拟器只需 virtual_device.py）；协作友好（Git 子模块分工）；测试方便（pytest core/ 覆盖 80%+）；性能提升（线程避免阻塞，长宏运行 UI 仍响应）。
经验：渐进重构（先 UI 后 core）；用工具（pylint 查死码，coverage 测覆盖）；Win7 兼容（测试 DLL，如 MSVCP140）；文档先行（每个文件 docstrings + README）。
成本：初始 2-3 天，但后续开发效率翻倍。避免过度设计（6.2 简单就好，6.3 才工程化）。

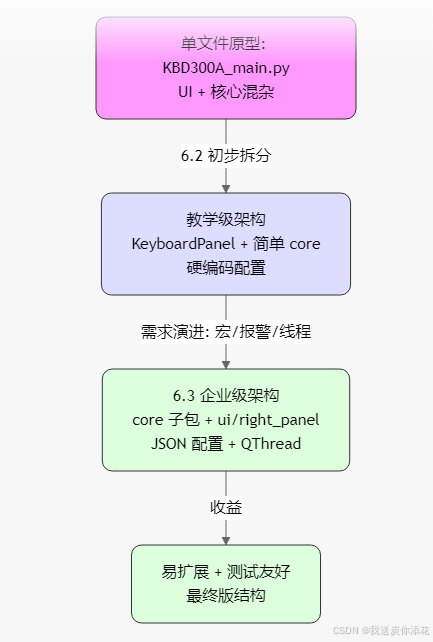

6.2 → 6.3 演进流程图

🏁 结尾

通过 6.3 的二次重构，我们将项目从教学级原型推进到企业级结构，完美承接了 6.2 的初步拆分，同时解决了实际开发中的痛点。这一架构为后续功能（如宏解释器）提供了坚实基础。下一篇文章《7. 宏脚本编辑器设计与解释器实现》将深入探讨宏系统的语法与执行机制。欢迎在评论区分享你的重构经验！
