前言

书接上文【Qt】常用控件----按钮类控件，今天继续介绍【Qt】常用控件----显示类控件（显示类控件都是继承自QWidget，QWidget涉及的属性、函数、使用方法，在下面介绍的控件中，都是能够使用的）

一、Label

• QLabel 可以用来显示文本和图片

核心属性：

属性	说明
text	QLabel中的文本
textFormat	文本的格式：Qt::PlainText 纯文本（常用）；Qt::RichText 富文本(支持html标签)；Qt::MarkdownText markdown格式；Qt::AutoText 根据文本内容自动决定文本格式
pixmap	QLabel 内部包含的图片
scaledContents	设为true表示内容自动拉伸填充QLabel，设为false则不会自动拉伸
alignment	对齐方式：可以设置水平和垂直方向如何对齐
wordWrap	设为true内部的文本会自动换行，设为false则内部文本不会自动换行
indent	设置文本缩进，水平和垂直方向都生效
margin	内部文本和边框之间的边距。不同于indent，但是是上下左右四个方向都同时有效。而indent最多只是两个方向有效(具体哪两个方向有效取决于alignment)
openExternalLinks	是否允许打开一个外部的链接(当QLabel文本内容包含url的时候涉及到)
buddy	给QLabel关联⼀个"伙伴",这样点击QLabel时就能激活对应的伙伴。例如伙伴如果是一个QCheckBox,那么该QCheckBox就会被选中

显示不同格式的文本（textFormat）

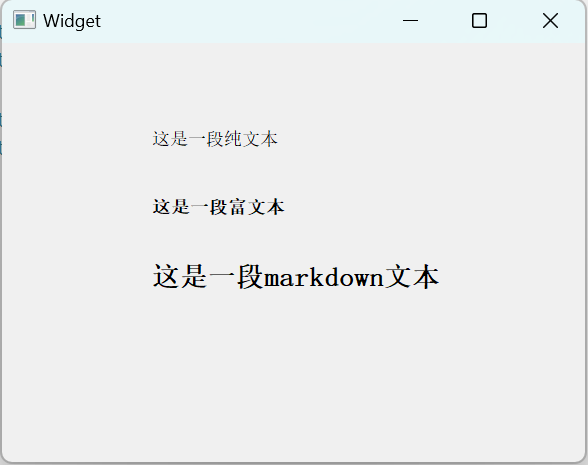

• 在界面上创建三个QLabel
• 设置label的文本格式

    ui->label->setTextFormat(Qt::PlainText);
    ui->label->setText("这是一段纯文本");

    ui->label_2->setTextFormat(Qt::RichText);
    ui->label_2->setText("<b>这是一段富文本</b>");

    ui->label_3->setTextFormat(Qt::MarkdownText);
    ui->label_3->setText("## 这是一段markdown文本");

• < b > ：表示文本加粗，## ：在markdown中解析为二级标题。在纯本文中这两个符号只会倍当成单纯的< b > 和 ##

显示图片（pixmap）

虽然QPushButton也可以通过设置图标的方式设置图片，但是并非是一个好的选择。更多的时候还是希望通过QLabel 来作为一个更单纯的显示图片的方式

• 在界面上创建一个QLabel，并将QLabel铺满整个窗口

    // 让label铺满整个窗口
    QRect rect = this->geometry();
    ui->label->setGeometry(0, 0, rect.width(), rect.height());

• 将图片导入（qrc）
• QLabel设置图片

    QPixmap pixmap(":/Qt.png");
    ui->label->setPixmap(pixmap);

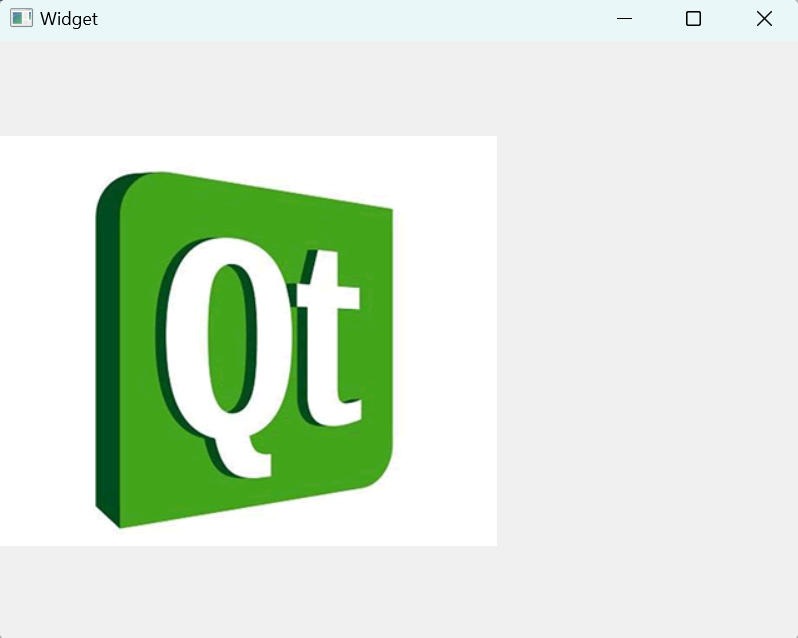

• 从运行结果可以看到，图片并没有占满整个窗口，原因是图片并不是窗口大小（800*600）尺寸


scaledContents

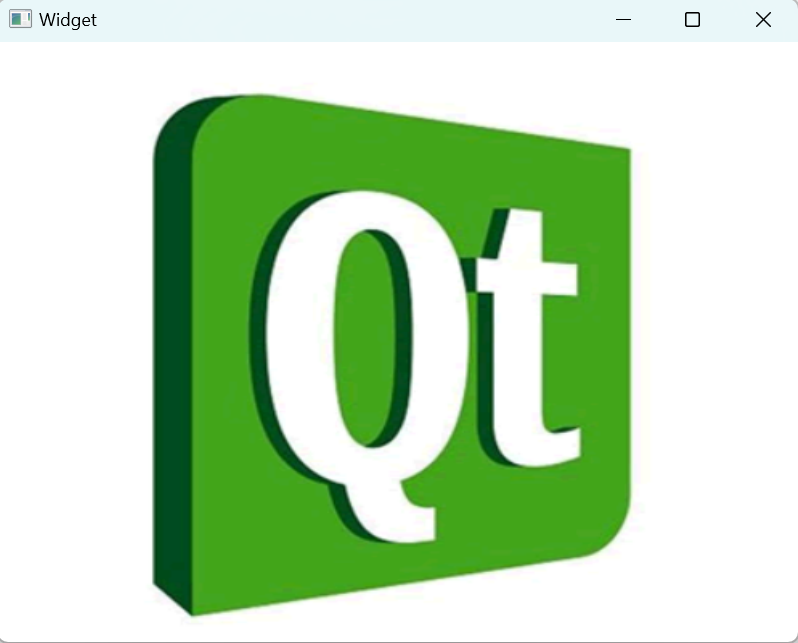

如果想要图片占满label（窗口），可以使用scaledContents来自动填充

    // 让label铺满整个窗口
    QRect rect = this->geometry();
    ui->label->setGeometry(0, 0, rect.width(), rect.height());

    QPixmap pixmap(":/Qt.png");
    ui->label->setPixmap(pixmap);

    //启动自动拉伸
    ui->label->setScaledContents(true);

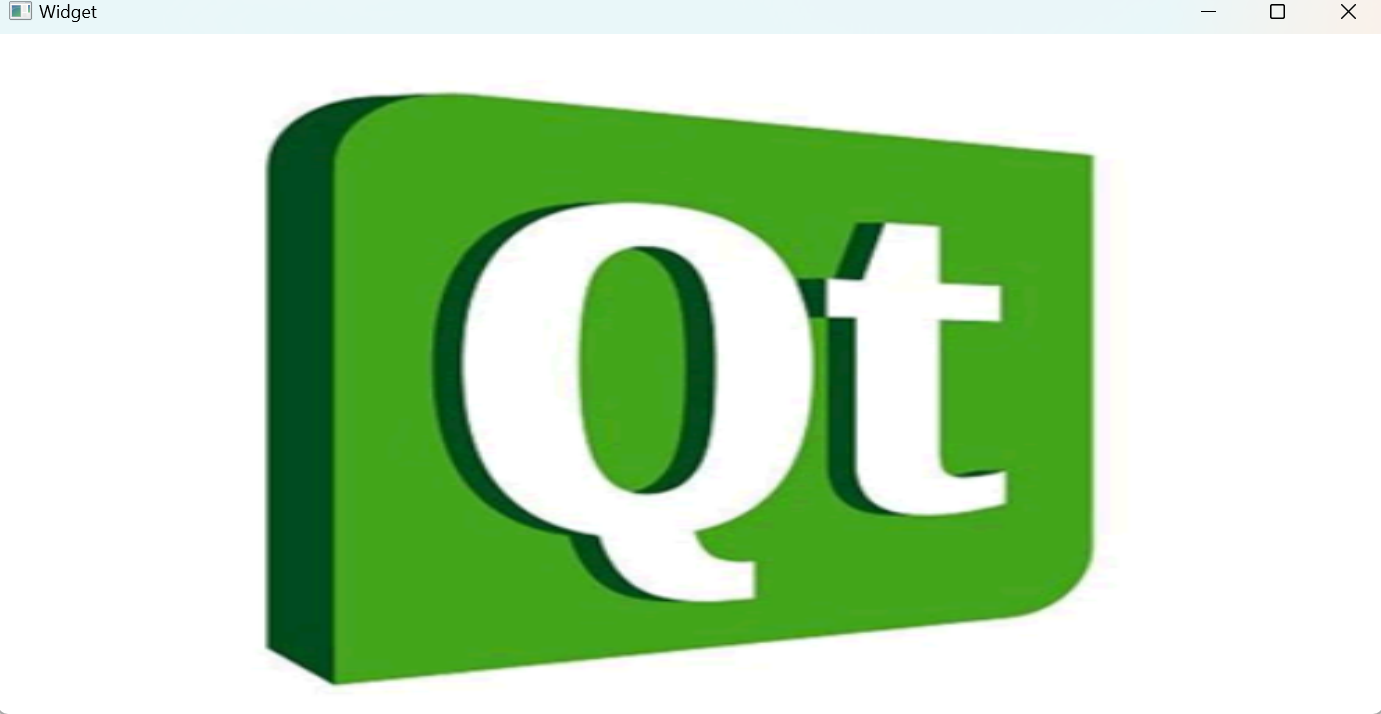

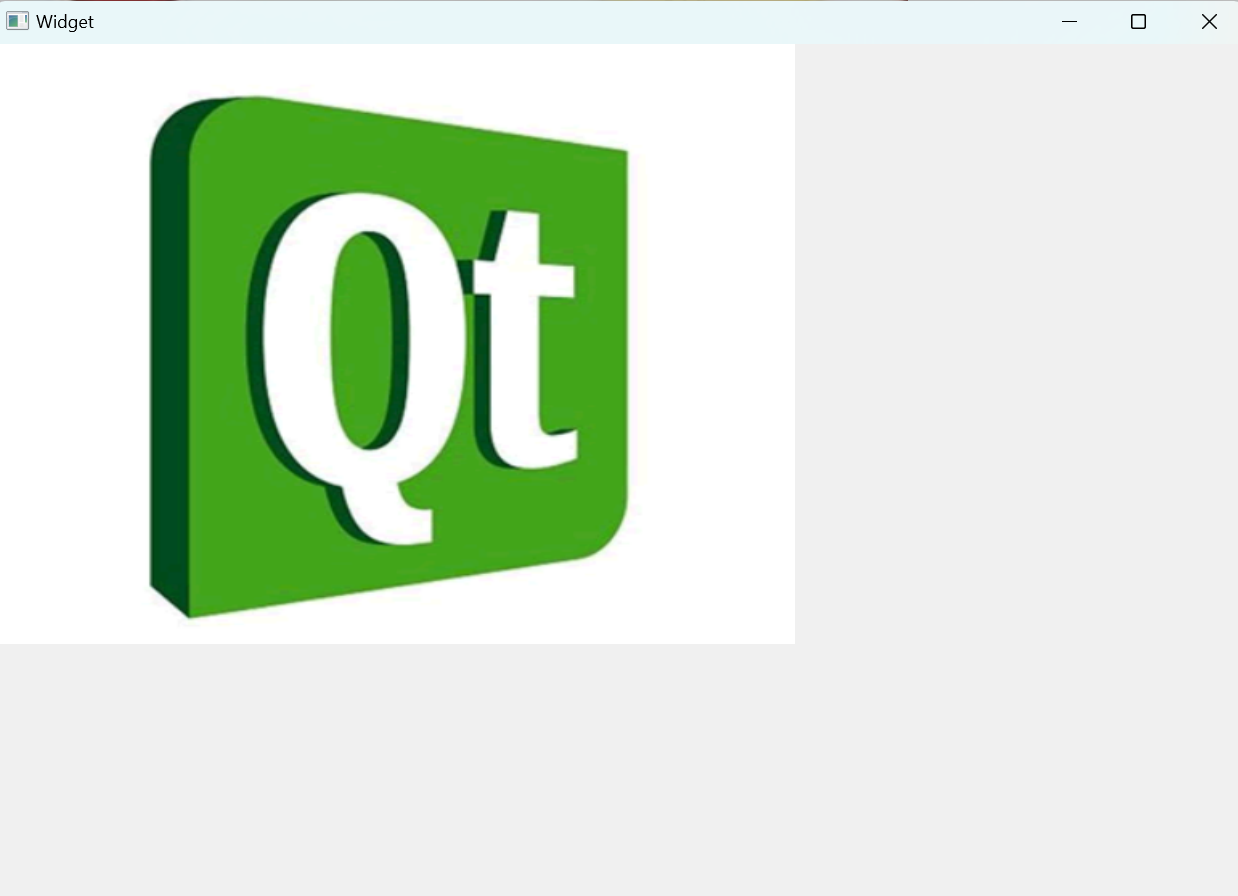

• 此时如果拖动窗口大小，可以看到图片并不会随着窗口大小的改变而同步变化。原因是：label大小设置是在构造函数中，这个设置是一次性的，一旦程序运行起来，QLabel的尺寸就固定下来了。窗口尺寸发生变化，QLabel并不会随着窗口的尺寸变化而变化

• 为了让QLabel的尺寸随着窗口尺寸的变化而变化，我们这里需要了解事件
• 用户操作会对应一些信号（点击），Qt中，表示用户操作有两类概念：信号和事件
• 用户拖拽修改窗口大小会触发resize事件（resizeEvent） ，resize事件是连续变化的
• 可以让Widget窗口类重写父类（QWidget）的resizeEvent虚函数（在鼠标拖动窗口尺寸过程中，这个函数就会被反复调用执行，每触发一次resizeEvent事件，都会调用一次对应虚函数）
• 这个过程就是依赖C++中的多态来实现的。Qt框架内部管理着QWidget对象表示咱们的窗口。在窗口大小发生改变时，Qt就会自动调用resizeEvent 函数。但是由于实际上这个表示窗口的并非是QWidget，而是QWidget的子类，也就是自己的Widget。此时虽然是通过父类调用函数，但是实际上执行的是子类的函数(也就是我们重写后的resizeEvent )
• void Widget::resizeEvent(QResizeEvent *event)：这里的event参数非常重要，包含了触发这个resize事件这一时刻的窗口大小尺寸的数值

void Widget::resizeEvent(QResizeEvent *event)
{
    ui->label->setGeometry(0, 0, event->size().width(), event->size().height());
    //qDebug() << event->size();
}

文本对齐、自动换行、缩进、边距

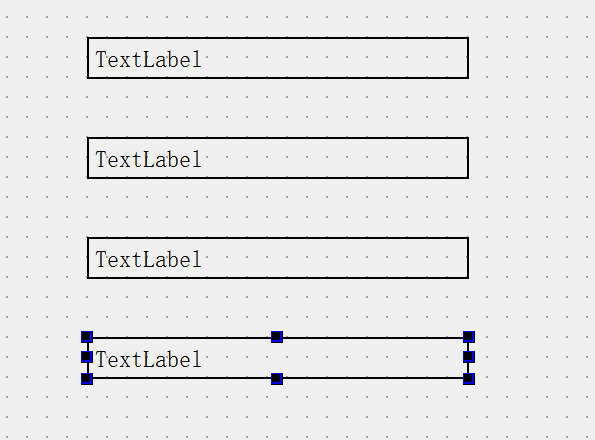

• 创建四个label并且在QFrame 中设置frameShape 为Box (设置边框之后看起来会更清晰⼀些)

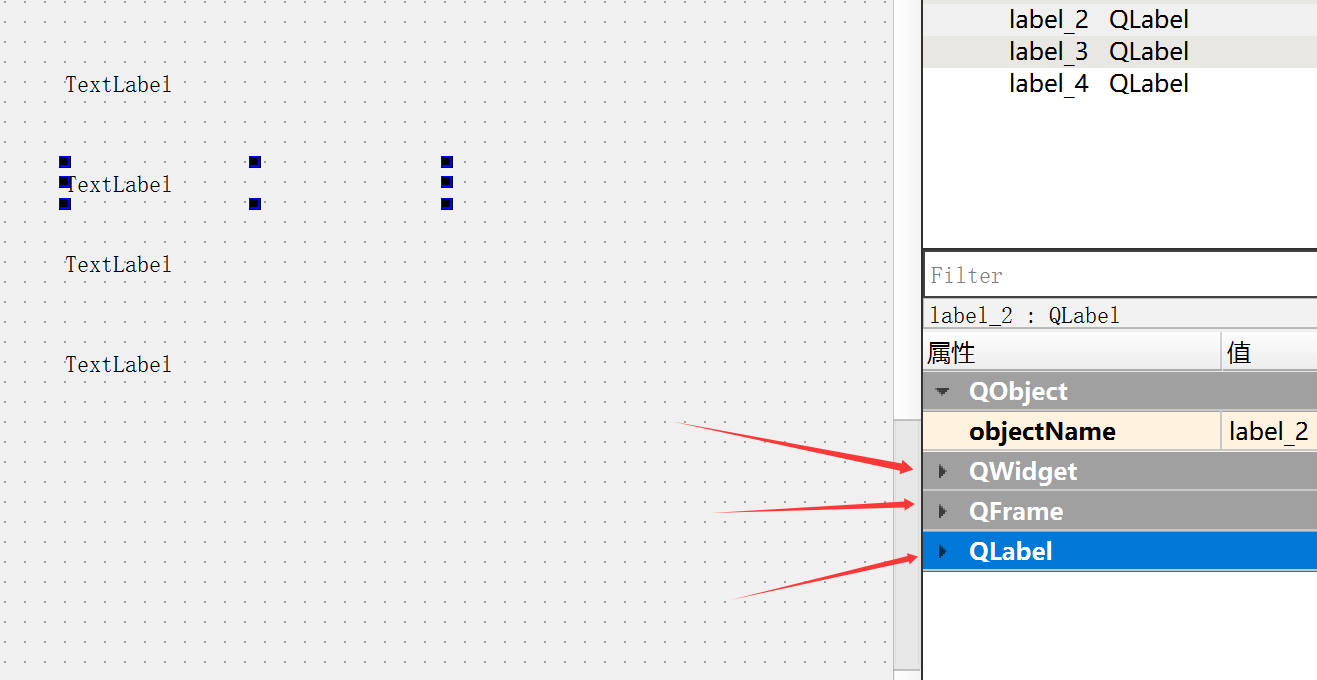

• 从属性框可以看出继承关系，从上图可以看出，QLabel继承QFrame，QFrame继承自QWidget，所以我们通过QFrame 设置frameShape 为Box

• 给4个label设置不同属性
• label设置本文对齐（居中等）

    ui->label->setText("这是一个文本");
    //ui->label->setAlignment(Qt::AlignHCenter | Qt::AlignVCenter); //垂直水平居中
    //ui->label->setAlignment(Qt::AlignRight | Qt::AlignVCenter); //垂直居中,水平靠右
    ui->label->setAlignment(Qt::AlignRight | Qt::AlignTop); //水平靠右，垂直靠上

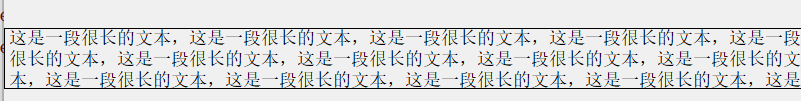

• label_2设置自动换行

ui->label_2->setText("这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本。")

可以看到默认情况下，长文本并没有换行，也没有显示完整

	ui->label_2->setText("这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本。");
    ui->label_2->setWordWrap(true);
}

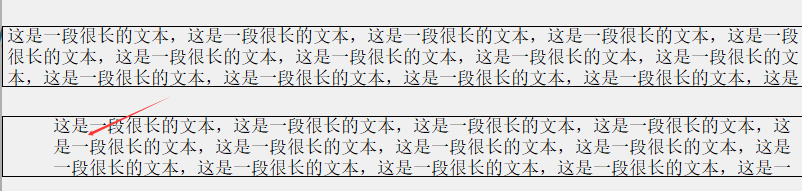

• label_3设置缩进

	ui->label_3->setText("这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本。");
    ui->label_3->setWordWrap(true);
    ui->label_3->setIndent(50);

Qt中的缩进是每一行都有缩进

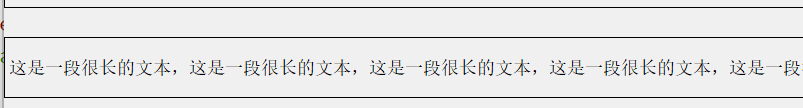

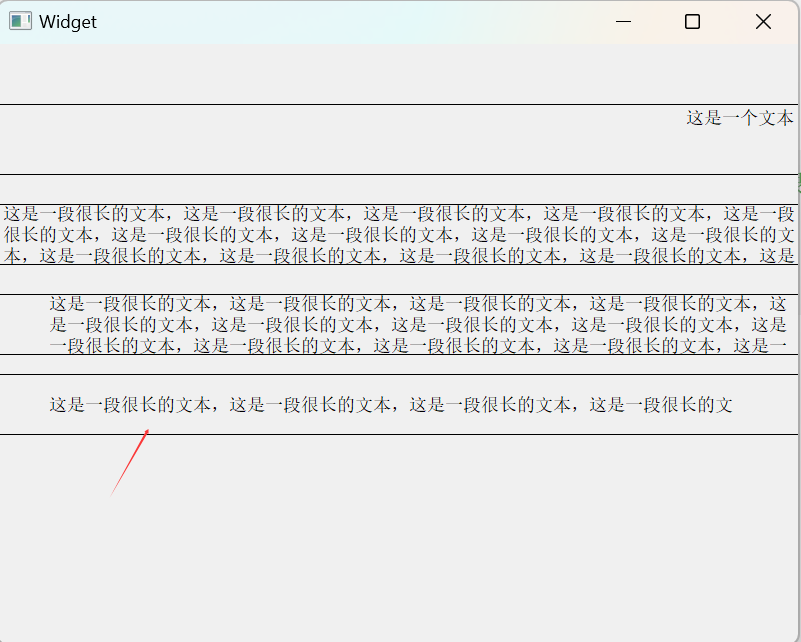

• label_4设置边距

    ui->label_4->setText("这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本，这是一段很长的文本。");
    ui->label_4->setWordWrap(true);
    ui->label_4->setMargin(50);

QLabel伙伴设置

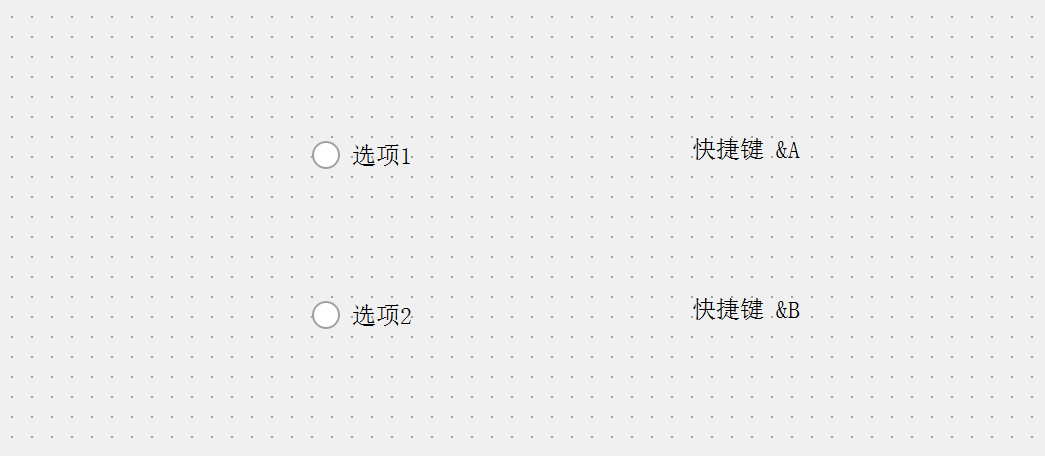

• 创建两个label和两个radioButton


• 设置伙伴关系

    ui->label->setBuddy(ui->radioButton);
    ui->label_2->setBuddy(ui->radioButton_2);

• 运行代码，我们发现点击radioButton可以选中选项，但是点击QLabel并不能选中对应的选项，使用alt + a 或者alt + b快捷键可以实现快捷键选中对应选项的操作
• Qt中，QLabel中写的文本时可以指定快捷键的，此处快捷键的规则功能上要比QPushbutton弱很多。
• 在文本中使用& 跟上一个字符来表示快捷键（比如& A：表示 alt + a）
• 绑定了伙伴关系之后，就可以通过快捷键就可以选中对应的单选按钮/复选按钮

二、LCD Number

• QLCDNumer 是⼀个专门用来显示数字的控件，类似于"老式计算器"的效果

核心属性：

属性	说明
intValue	QLCDNumber 显示的数字值(int)
value	QLCDNumber 显示的数字值(double)。和intValue是联动的。例如给value设为1.5，intValue的值就是2。设置value和intValue的方法名字为display ，不是setValue 或者setIntValue
digitCount	显示几位数字
mode	数字显示形式。1. QLCDNumber::Dec ：十进制模式，显示常规的十进制数字。2. QLCDNumber::Hex ：十六进制模式，以十六进制格式显示数字。3. QLCDNumber::Bin ：二进制模式，以二进制格式显示数字。4. QLCDNumber::Oct ：八进制模式，以八进制格式显示数字。注意：只有十进制的时候才能显示小数点后的内容
segmentStyle	设置显示风格。1. QLCDNumber::Flat ：平面的显示风格，数字呈现在一个平坦的表面上。2. QLCDNumber::Outline ：轮廓显示风格，数字具有清晰的轮廓和阴影效果。3. QLCDNumber::Filled ：填充显示风格，数字被填充颜色并与背景区分开
smallDecimalPoint	设置比较小的小数点

倒计时

• 使用QLCDNumber显示一个初始的数值（10），每隔一秒，数字-1，一直到0
• 对于每隔一秒数字-1的实现，在Qt中封装了对应的定时器（结合了信号槽机制）QTimer类创建出对象，产生一个timeout信号，通过start方法来开启定时器，并且参数中设置触发timeout信号的周期
• 结合connect，把这个timeout信号绑定到需要的槽函数上，就可以执行逻辑，修改LCDNumber中的数字了

#include "widget.h"
#include "ui_widget.h"
#include <QTimer>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //设置初始值
    ui->lcdNumber->display("10");
    //创建QTimer示例
    timer = new QTimer(this);
    //把 QTimer的timeout信号和自己的槽函数进行连接
    connect(timer, &QTimer::timeout, this, &Widget::handle);

    //启动定时器，参数是触发timeout的周期，单位是：ms
    timer->start(1000);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handle()
{
   //拿到LCDNumber中的数字
    int value = ui->lcdNumber->intValue();
    if(value <= 0)
    {
        timer->stop();
        return;
    }
    else
    {
        ui->lcdNumber->display(value - 1);
    }
}

• 通过一个循环+sleep的方式实现
• 下面代码无法正常显示，循环会使Widget的构造函数无法执行完毕，当构造函数构造完成后，才是w.show()显示窗口，但是此时倒计时已经结束

//main.cpp
int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    Widget w;
    w.show();
    return a.exec();
}

//widget.cpp
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //设置初始值
    ui->lcdNumber->display("10");
    int value = ui->lcdNumber->intValue();
    while(true)
    {
        //先休眠1s
        std::this_thread::sleep_for(std::chrono::seconds(1));
        if(value <= 0)
            break;
        ui->lcdNumber->display(--value);
    }
}

• 如果是在Widget构造函数中另起⼀个线程，在新线程中完成循环+sleep是否可以呢?从下面运行结果可以看到是不可以的。Qt中规定，任何对于GUI上内容的操作，必须在主线程中完成
• Widget构造函数以及connect连接的slot函数都是在主线程中调用的。而我们自己创建的线程则不是
• 综上所述，使用定时器是实现上述功能的最合理方案

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //设置初始值
    ui->lcdNumber->display("10");
    int value = ui->lcdNumber->intValue();

    std::thread t([this] () {
        int value = this->ui->lcdNumber->intValue();
        while(true)
        {
            std::this_thread::sleep_for(std::chrono::seconds(1));
            if(value <= 0)
                break;
            ui->lcdNumber->display(--value);
        }

    });
}

三、ProgressBar

• 使用QProgressBar表示一个进度条

核心属性：

属性	说明
minimum	进度条最小值
maximum	进度条最大值
value	进度条当前值
alignment	文本在进度条中的对齐方式，Qt::AlignLeft :左对齐；Qt::AlignRight :右对齐；Qt::AlignCenter :居中对齐 ；Qt::AlignJustify :两端对齐
textVisible	进度条的数字是否可见
orientation	进度条的方向是水平还是垂直
invertAppearance	是否是朝反方向增长进度
textDirection	文本的朝向
format	显示的数字格式：%p ：表示进度的百分比（0-100）；%v ：表示进度的数值（0-100）；%m ：表⽰剩余时间（以毫秒为单位）；%t ：表示总时间（以毫秒为单位）

设置进度条按时间增长

• 每隔100ms，进度条+1

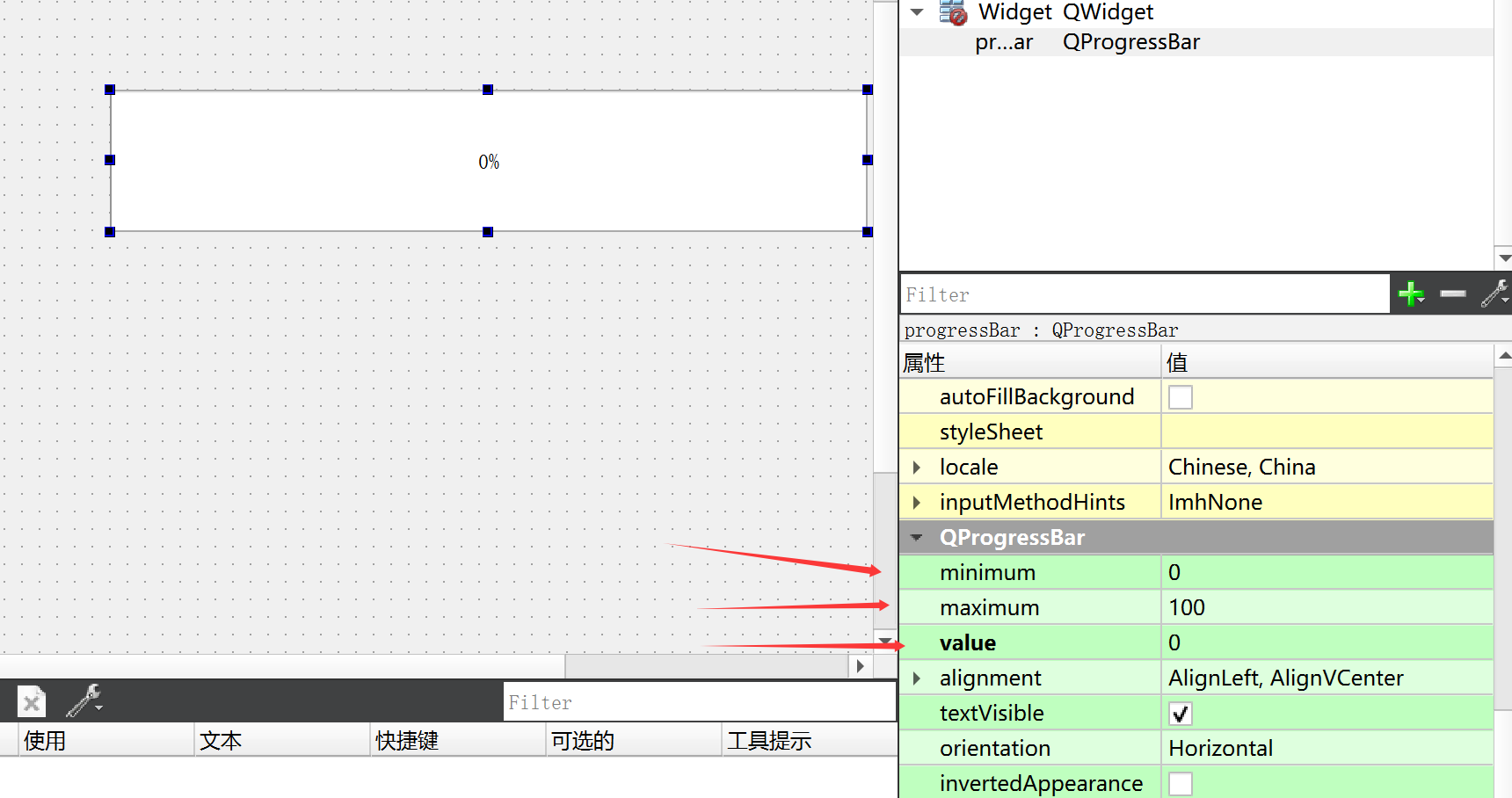

• 将ProgressBar属性的minimum设置为0，maximum设置为100，初始时设置value为0


#include "widget.h"
#include "ui_widget.h"
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    timer = new QTimer(this);
    connect(timer, &QTimer::timeout, this, &Widget::handle);
    timer->start(100);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handle()
{
    //获取进度条value
    int value = ui->progressBar->value();
    if(value >= 100)
    {
        timer->stop();
        return;
    }
    ui->progressBar->setValue(value + 1);
}

• 将上述绿色进度条的颜色改为红色，QProgressBar 同样也是QWidget 的子类，因此我们可以使用styleSheet 通过样式来修改进度条的颜色

QProgressBar::chunk{background-color: #FF0000;}

从下面可以看到，绿色进度条变成了红色了，但是进度条数据24%到左上角了

• 把QProcessBar 的alignment 属性设置为垂直水平居中


四、Calendar Widget

• QCalendarWidget 表示一个"日历"

核心属性：

属性	说明
selectDate	当前选中的日期
minimumDate	最小日期
maximumDate	最大日期
firstDayOfWeek	每周的第一天(也就是日历的第一列)是周几
gridVisible	是否显示表格的边框
selectionMode	是否允许选择日期
navigationBarVisible	日历上方标题是否显示
horizontalHeaderFormat	日历上方标题显示的日期格式
verticalHeaderFormat	日历第一列显示的内容格式
dateEditEnabled	是否允许日期被编辑

重要信号：

信号	说明
selectionChanged(const QDate&)	当选中的日期发生改变时发出
activated(const QDate&)	当双击一个有效的日期或者按下回车键时发出，形参是一个QDate类型，保存了选中的日期
currentPageChanged(int, int)	当年份月份改变时发出，形参表示改变后的新年份和月份

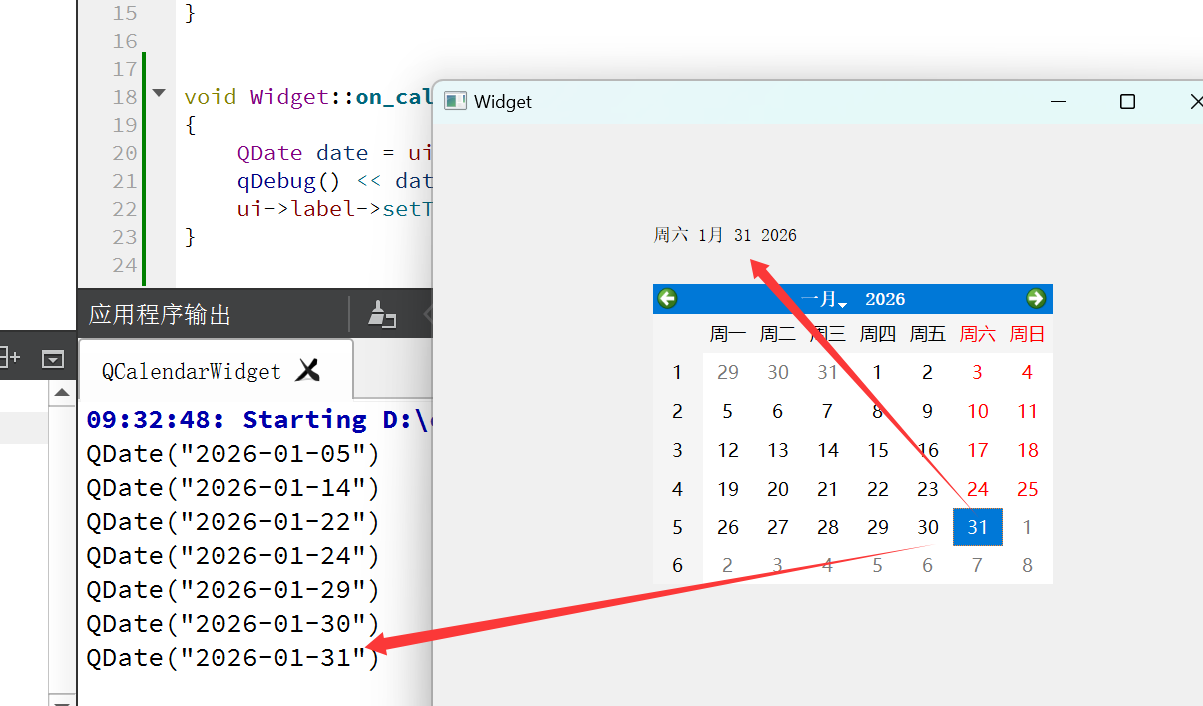

获取选中的日期

• 在界面上创建一个QCalendarWidget 和一个label

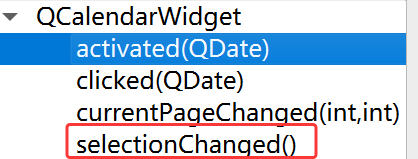

• 给QCalendarWidget 添加slot函数


• QDate数据不能直接传入到setText中，因为setText需要传入QString类型的数据，所以使用toString将QDate数据转换成QString类型数据即可

void Widget::on_calendarWidget_selectionChanged()
{
    QDate date = ui->calendarWidget->selectedDate();
    qDebug() << date;
    ui->label->setText(date.toString());
}
