1、弹性架构
物理设备缺乏灵活性、成本节约、按需使用
业务对IT资源的需求有波浪性
1.1 虚拟化
宿主型架构：依托于物理资源->操作系统之上的虚拟化软件（IDC机房）
裸金属架构：直接在物理资源 之上的虚拟化软件（IDC机房）
人工调度，规模受限
云计算平台：完全托管

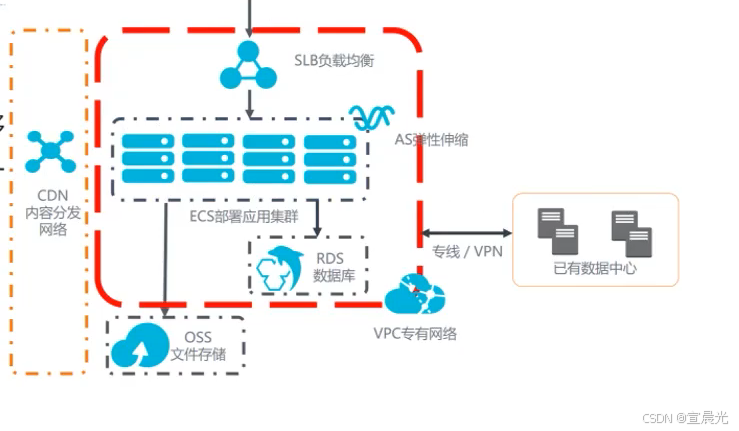

1.2、弹性架构
1、用户通过SLB（Server Load Balancer）负载均衡（可集群部署）
2、ECS应用集群（AS弹性伸缩）
3、RDS数据库集群
4、OSS对象存储
5、静态资源同步到CDN
| 类型 | 全称 | 中文含义 | 特点 |
|---|---|---|---|
| Classic Network | 经典网络 | 阿里云早期默认网络类型 | 所有用户实例在同一平面大网中，靠系统分配隔离 |
| VPC | Virtual Private Cloud | 虚拟私有云 | 用户自定义私有网络，逻辑隔离，类似自建数据中心 |
弹性三要素：
计算的弹性：纵向（增加单一硬件资源）、横向（增加ECS数量）
存储的弹性：结构化、非结构化
网络的弹性：
专有网络VPC、SLB负载均衡、NAT网关、智能接入网关、云企业网、高速通道

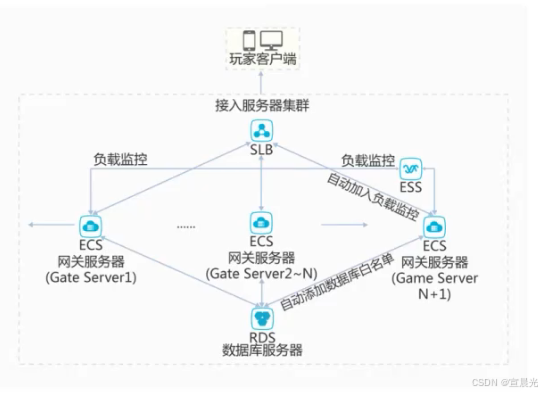

1.3、游戏架构

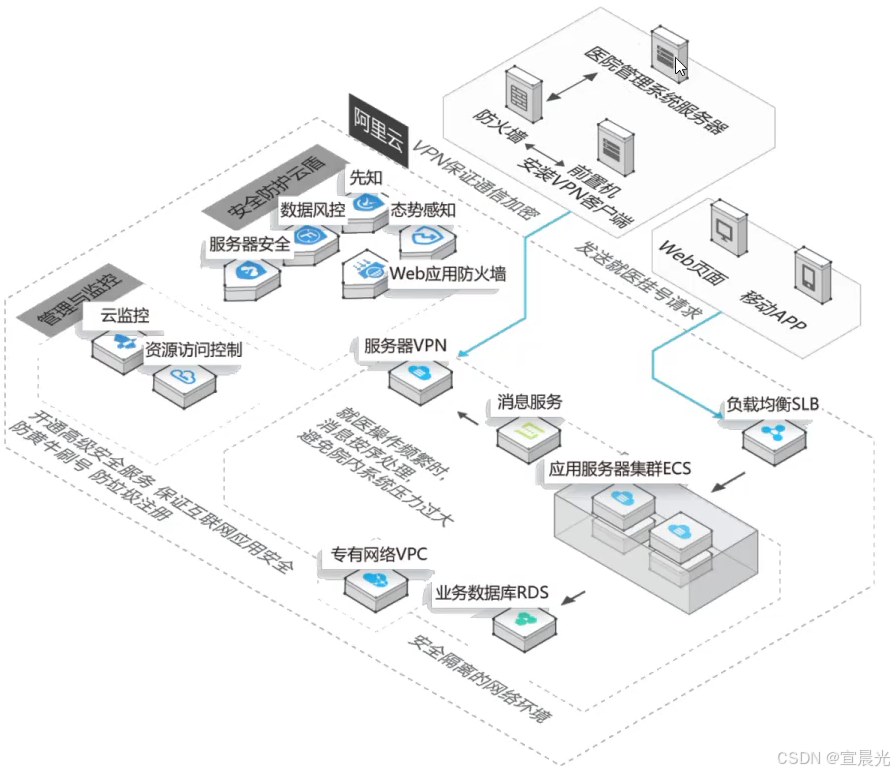

1.4、混合云架构
医院自建机房服务 通过VPN隧道 与 云上服务通信
VPN隧道：
将原始数据包（如 IP 包）嵌套在一个新的外层 IP 包中（加密），通过公网传输。
1.5、应用层弹性架构
应用程序要求无状态
负载均衡方式：
1、DNS：通过客户端IP位置，就近集群
2、硬负载：F5设备
3、软负载：Nginx、LVS（VIP虚拟IP）

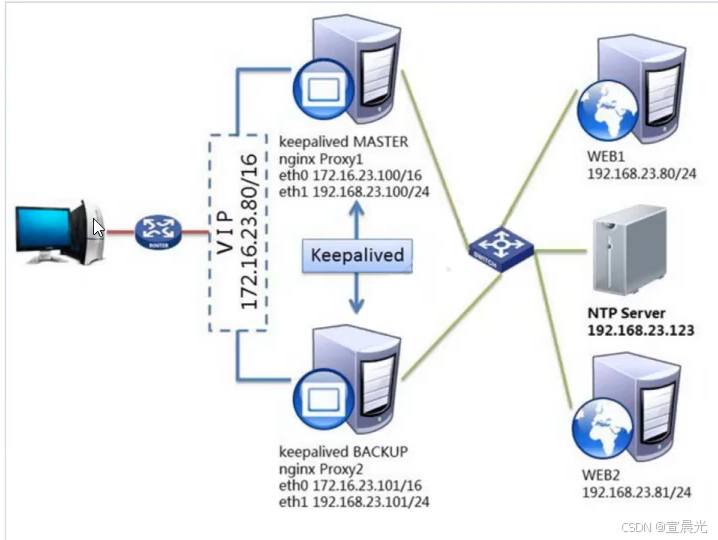

传统型的 VIP+负载均衡主备策略部署
1）传统的CLB（SLB）：
主要支持4层，直接部分7层，通过域名、URL转发，面向网络
支持协议UDP、TCP、HTTP、HTTPS、
2）应用型负载均衡ALB：
仅7层协议，支持内容的路由，基于HTTP的报头改写、重定向、重写，面向应用
支持协议HTTP、HTTPS、QUIC
CNAME解析：使用DNS 将一个域名A 解析成另一个域名B
流程：
用户 -> www.xx （域名A）-> ALB（域名B） -> EIP（弹性公网 IP 地址） -> VIP -> ECS
ALB提供域名与VIP，域名与VIP可以部署在多个可用区域，形成多级分发
一个公网ALB应该至少包含两个分布在不同 可用区域EIP
EIP 是"面向公网的弹性门牌号"。解决 "从外到内怎么访问"，VIP 是"面向内网的高可用虚拟地址"。解决 "内部服务如何不间断"（SLB）

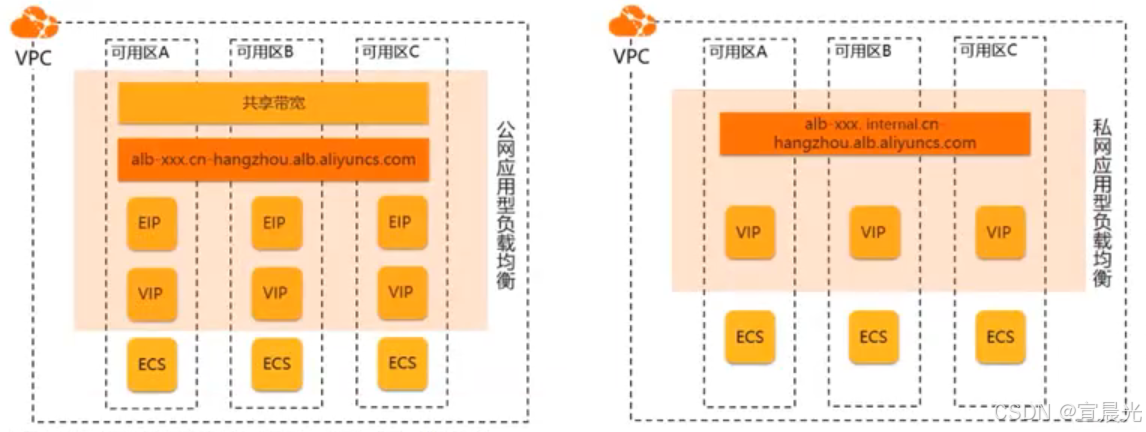

标准 ALB 拓扑结构
公私网ALB区别

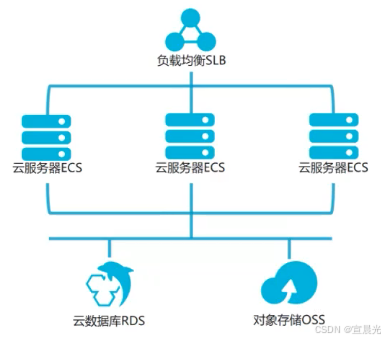

1.5.1、应用层水平扩展
采用多级负载均衡策略，针对某一业务集群，可用做到水平弹性扩展。
轮询、加权、最少连接

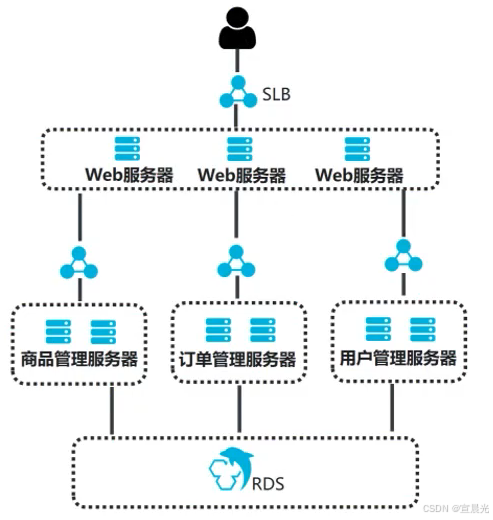

两级负载均衡拓扑
1、带宽占用问题：
核心应用独占固定峰值带宽，其他应用共享剩余带宽峰值
超过峰值会丢包
2、会话保持问题：
- SLB 开启会话保持功能。客户IP映射ECS固定，默认1000秒（每次请求刷新）
- 采用集中式session管理
3、多域名/URL转发问题：
创建 虚拟服务器组(VServer group)是一组 ECS 实例。将虚拟服务器组和一个监听关联后，监听只会将流量转发给关联的虚拟服务器组的后端服务器，不会再将流量转发给其他后端服务器。
1.5.2、弹性伸缩原理
AS（auto scaling）
云监控
弹性类型：
1、定时：每晚8点到12点，增加两台
2、报警：CPU > 80% , 增加两台， < 30% 减少两台
自定义镜像ECS、添加或移除到SLB白名单
1.6、结构化数据的弹性架构

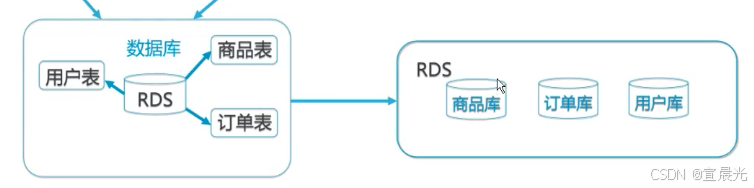

1.6.1、垂直扩展
拆分不同业务，表的垂直拆分、将表级转成库级

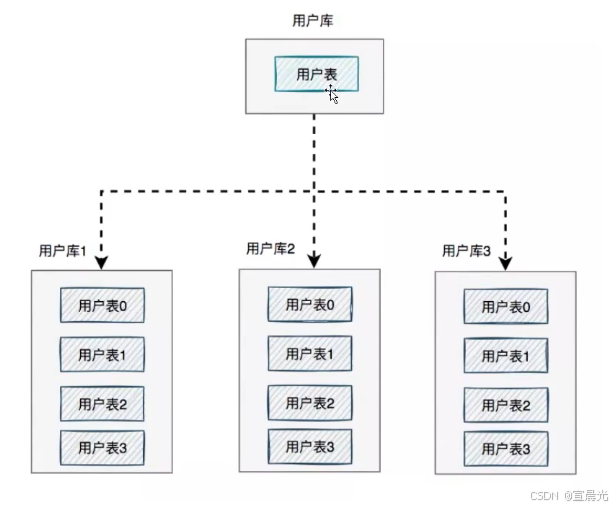

1.6.2、水平扩展
以数据为主，主从读写分离、数据分库分表（大量写）
分库 ：为解决单一数据库连接资源不足、磁盘IO读写瓶颈问题
分表 ：为解决单一表数据量大，sql性能差问题
存储的数据存在关联，分库后无法进行join查询，只能通过业务接口

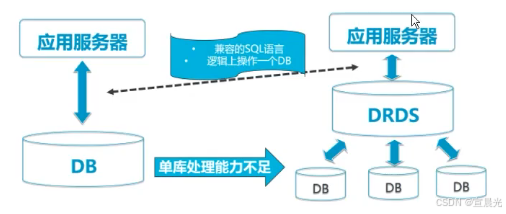

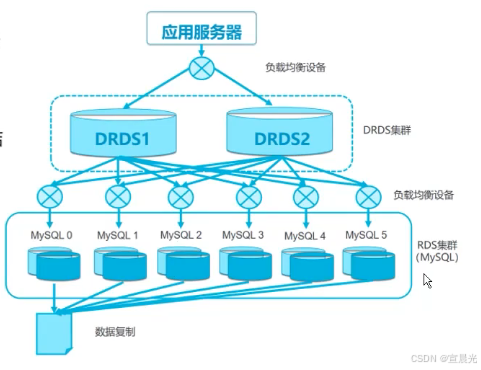

DRDS：分布式数据库中间件，用于处理分库分表后SQL复杂性
1、客户端SQL解析
2、路由分发
3、组装不同RDS的查询结果
1.7、非结构化数据的弹性架构
采用OSS对象存储、云盘

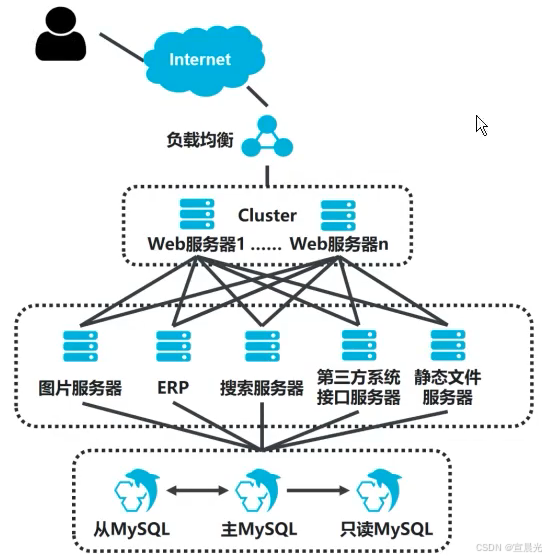

整体架构说明：
1、SLB负载均衡集群
2、ECS应用集群 + AS 弹性伸缩
3、OSS对象存储
4、DRDS + MySQL读写集群
配置说明：
1、RDS默认8个库；
2、单表500W限制；
3、DRDS读写分离，需要手动设置只读实例分配的读比例，++事务中的读走主库++
