Milvus学习(1) 架构和部署

架构

观察下上面的整体架构图，整体遵循数据平面和控制平面分解的原则，由访问代理层、维护集群拓扑和任务调度的协调器、存算分离的工作节点、存储这四个层组成。

访问层。由一组无状态代理组成（nginx、k8s ingress、nodePort和LVS等负载组件提供统一的服务地址），是系统的前端层，也是用户的终端，它验证客户端请求并减少返回结果（采用大规模并行处理[mpp]架构，代理对中间结果进行聚合和后处理，然后再将最终结果返回给客户端）
协调器。是Milvus的大脑。在任何时刻，整个集群都有一个协调器在工作，负责维护集群拓扑结构，调度所有任务类型并保证集群级一致性
工作节点。由于存算分离，工作节点是无状态的，包括流节点、查询节点和数据节点
存储。负责数据持久化，包括元存储、日志代理和对象存储

左侧是客户端的各种sdk(go, python等)，当执行搜索操作的时候，会进行下面的步骤

客户端的请求通过SDK/Restful API发送搜索请求
负载均衡器将请求路由到访问层的可用代理
代理使用路由缓存确定目标节点，只有缓存不可用的时候才联系协调器
代理将请求转发到适当的流节点，然后与查询节点协调进行密封数据搜索，同时在本地执行增长数据搜索
查询节点根据需要从对象存储中加载密封分段，并执行分段级搜索
对搜索结果进行多级缩减：查询节点还原多个分段的结果，流节点还原查询节点的结果，代理还原所有流节点的结果，然后返回客户端

当执行数据插入的时候，会执行下面的步骤

客户端发送带有向量数据的插入请求
访问层验证请求并转发给流节点
流节点将操作符记录到WAL存储，以确保持久性
实时处理数据并提供查询
当分段达到容量时，流节点触发转换为密封分段
数据节点处理压缩，并在密封分段上建立索引，讲解过存储在对象存储中
查询节点加载新建索引并替换相应的增长数据

容器化部署

目前docker.io被禁了，其他的几个知名源也不太好获取镜像，导致国内获取镜像困难，可以用下面这个平台，它提供了一些相关镜像的获取地址
https://docker.aityp.com/image/docker.io/milvusdb/milvus:v2.5.5

下面是一个使用podman部署（换成docker也行）镜像到本地的脚本。可以使用./start-milvus.sh up 来部署，./start-milvus.sh down来清理资源

sh 复制代码

#!/bin/bash
# -----------------------------------------------------------------------------
# Milvus 一键 Docker 启动脚本
# 默认使用 standalone 模式（嵌入式 etcd + MinIO），开发/测试够用
# 使用前确保已安装 Docker & Docker Compose
# -----------------------------------------------------------------------------

set -euo pipefail

SCRIPT_DIR="$(cd "$(dirname "${BASH_SOURCE[0]}")" && pwd)"
COMPOSE_FILE="${SCRIPT_DIR}/docker-compose.milvus.yml"
MILVUS_VERSION=${MILVUS_VERSION:-"v2.5.5"}   # 2.5 系列最新稳定版
NETWORK_NAME="milvus-net"
CONTAINER_NAME="milvus-standalone"

# 颜色输出
RED='\033[0;31m'
GREEN='\033[0;32m'
YELLOW='\033[0;33m'
NC='\033[0m' # No Color

log_info()  { echo -e "${GREEN}[INFO]${NC} $*"; }
log_warn()  { echo -e "${YELLOW}[WARN]${NC} $*"; }
log_error() { echo -e "${RED}[ERROR]${NC} $*"; }

# 检查 Podman 环境
check_env() {
    if ! command -v podman &> /dev/null; then
        log_error "Podman 未安装，请先安装 Podman"
        exit 1
    fi
    if command -v podman-compose &> /dev/null; then
        COMPOSE_CMD="podman-compose"
    else
        log_warn "podman-compose 未找到，将尝试使用 podman compose 子命令"
        COMPOSE_CMD="podman compose"
    fi
}

# 生成 compose 文件（带代理透传与重试）
gen_compose() {
    log_info "生成 compose 文件：${COMPOSE_FILE}"
    # 若宿主机配置了代理，透传给 compose
    export PODMAN_USERNS=keep-id
    [ -n "${http_proxy:-}" ]  && export PODMAN_ENV_HTTP_PROXY="${http_proxy}"
    [ -n "${https_proxy:-}" ] && export PODMAN_ENV_HTTPS_PROXY="${https_proxy}"
    [ -n "${no_proxy:-}" ]    && export PODMAN_ENV_NO_PROXY="${no_proxy}"

    cat > "${COMPOSE_FILE}" <<EOF
version: '3.5'

services:
  etcd:
    container_name: milvus-etcd
    image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/registry.k8s.io/etcd:3.6.5-0-linuxarm64
    environment:
      - ETCD_AUTO_COMPACTION_MODE=revision
      - ETCD_AUTO_COMPACTION_RETENTION=1000
      - ETCD_QUOTA_BACKEND_BYTES=4294967296
      - ETCD_SNAPSHOT_COUNT=50000
    volumes:
      - ${SCRIPT_DIR}/volumes/etcd:/etcd
    command: etcd -advertise-client-urls=http://127.0.0.1:2379 -listen-client-urls=http://0.0.0.0:2379 -data-dir=/etcd

  minio:
    container_name: milvus-minio
    image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/quay.io/minio/minio:RELEASE.2025-07-23T15-54-02Z-linuxarm64
    environment:
      MINIO_ROOT_USER: minioadmin
      MINIO_ROOT_PASSWORD: minioadmin
    volumes:
      - ${SCRIPT_DIR}/volumes/minio:/minio_data
    command: minio server /minio_data --console-address ":9001"
    healthcheck:
      test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
      interval: 30s
      timeout: 20s
      retries: 3

  standalone:
    container_name: ${CONTAINER_NAME}
    image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/milvusdb/milvus:v2.5.5-linuxarm64
    command: ["milvus", "run", "standalone"]
    environment:
      ETCD_ENDPOINTS: etcd:2379
      MINIO_ADDRESS: minio:9000
    volumes:
      - ${SCRIPT_DIR}/volumes/milvus:/var/lib/milvus
    ports:
      - "19530:19530"
      - "9091:9091"
    depends_on:
      - etcd
      - minio
    restart: unless-stopped

networks:
  default:
    name: ${NETWORK_NAME}
EOF
}

# 启动容器（带重试）
start_milvus() {
    log_info "正在启动 Milvus（版本：${MILVUS_VERSION}）..."
    local attempt=1
    while ! ${COMPOSE_CMD} -f "${COMPOSE_FILE}" up -d; do
        if [ $attempt -ge 3 ]; then
            log_error "连续 3 次拉取/启动失败，请检查："
            log_error "  1. 宿主机能否解析 auth.docker.io"
            log_error "  2. 是否需要配置代理：export https_proxy=http://ip:port"
            log_error "  3. 执行：podman system reset -f （谨慎）"
            exit 1
        fi
        log_warn "第 $attempt 次启动失败，5 秒后重试..."
        sleep 5
        ((attempt++))
    done

    log_info "等待 Milvus 初始化（约 10 秒）..."
    sleep 10
    if ${COMPOSE_CMD} -f "${COMPOSE_FILE}" ps | grep -q "Up.*healthy"; then
        log_info "✅ Milvus standalone 已就绪！"
        log_info "   gRPC 端口：19530"
        log_info "   Web UI  ：http://localhost:9091"
    else
        log_warn "容器状态未 healthy，可手动检查：podman logs ${CONTAINER_NAME}"
    fi
}

# 停止并清理
stop_milvus() {
    log_info "正在停止 Milvus..."
    ${COMPOSE_CMD} -f "${COMPOSE_FILE}" down -v --remove-orphans
    log_info "已停止并清理卷（如需保留数据请去掉 -v）"
}

# 主流程
main() {
    check_env
    case "${1:-up}" in
        up|start)
            gen_compose
            start_milvus
            ;;
        down|stop)
            stop_milvus
            ;;
        restart)
            stop_milvus
            sleep 2
            gen_compose
            start_milvus
            ;;
        *)
            echo "Usage: $0 {up|down|restart}"
            echo "  up      - 启动 Milvus（默认）"
            echo "  down    - 停止并清理"
            echo "  restart - 重启"
            exit 1
            ;;
    esac
}

main "$@"

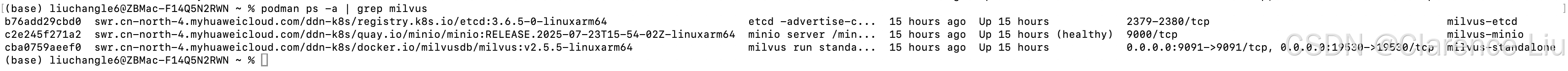

查看当前容器列表，观察这几个服务都正常即可
