9.7 [ 定时器 ] 从模式控制器-嵌入式铁头山羊STM32笔记

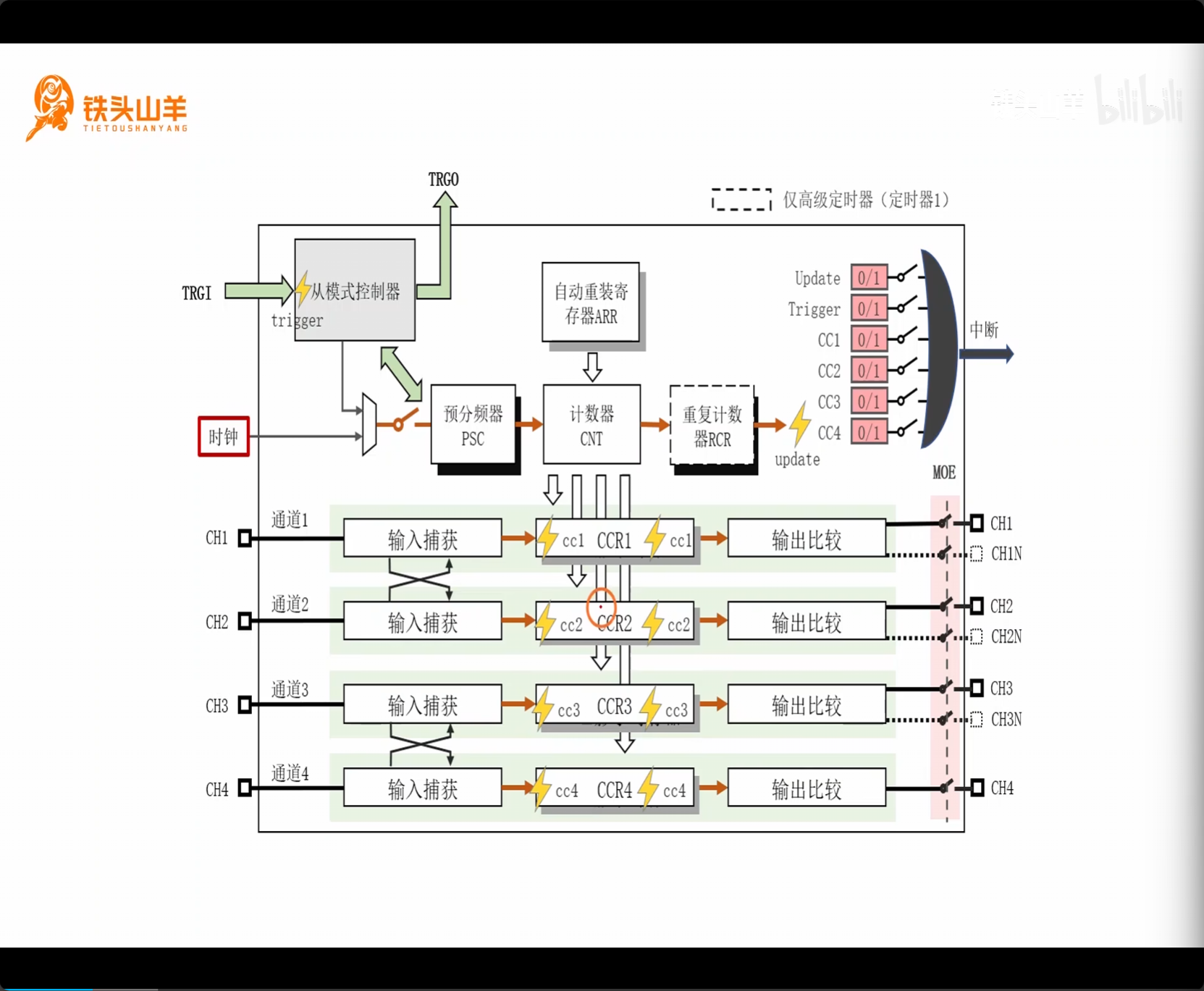

从模式控制器位置在图中左上角。

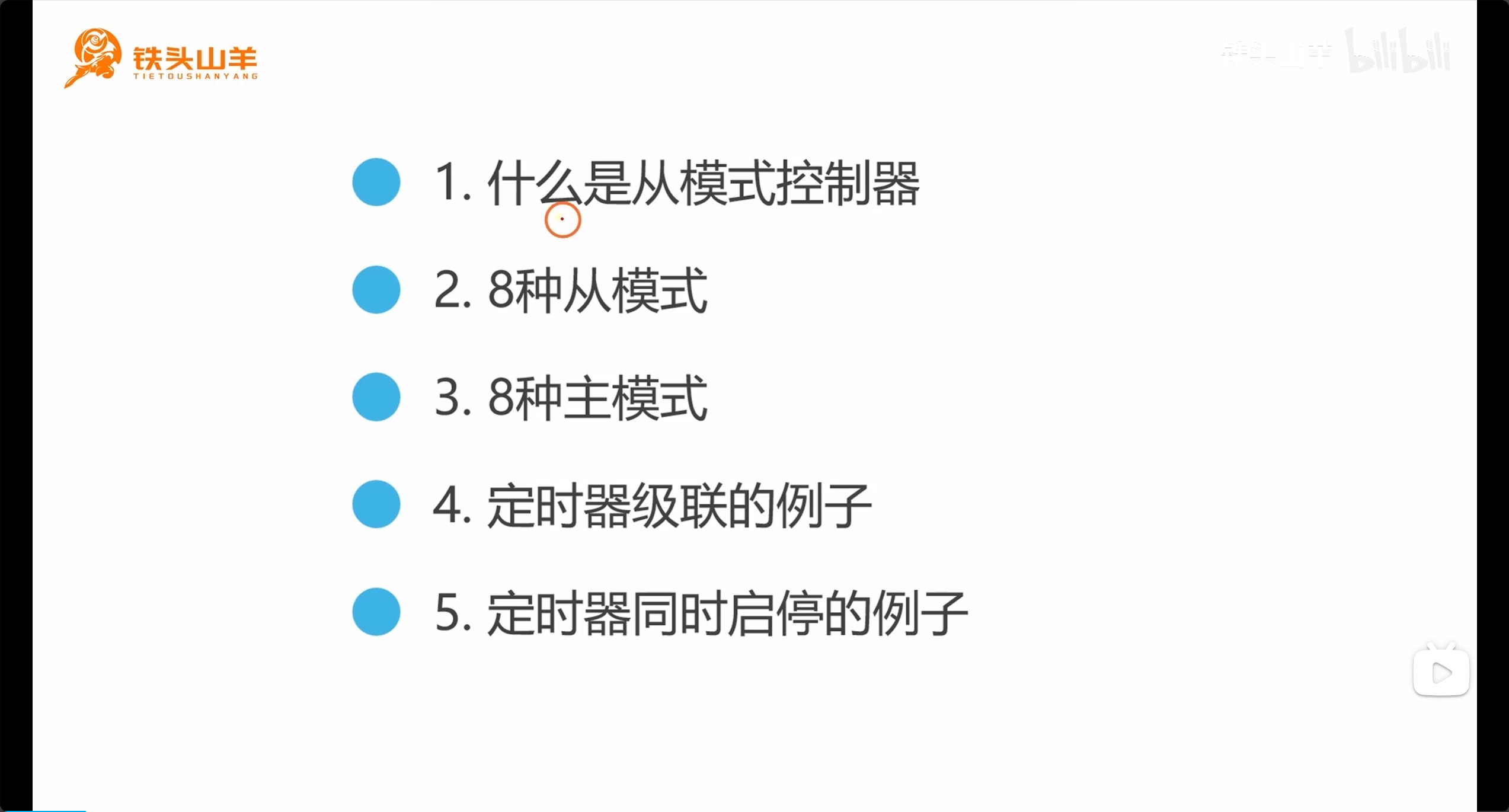

目录

1.什么是从模式控制器

https://www.bilibili.com/video/BV11X4y1j7si?t=97.6&p=46

左上角为从模式控制器的组成:

中间为控制器本身。

箭头 1:TRGI ,输入

箭头 2:TRGO,输出

箭头 3:和时基单元联动

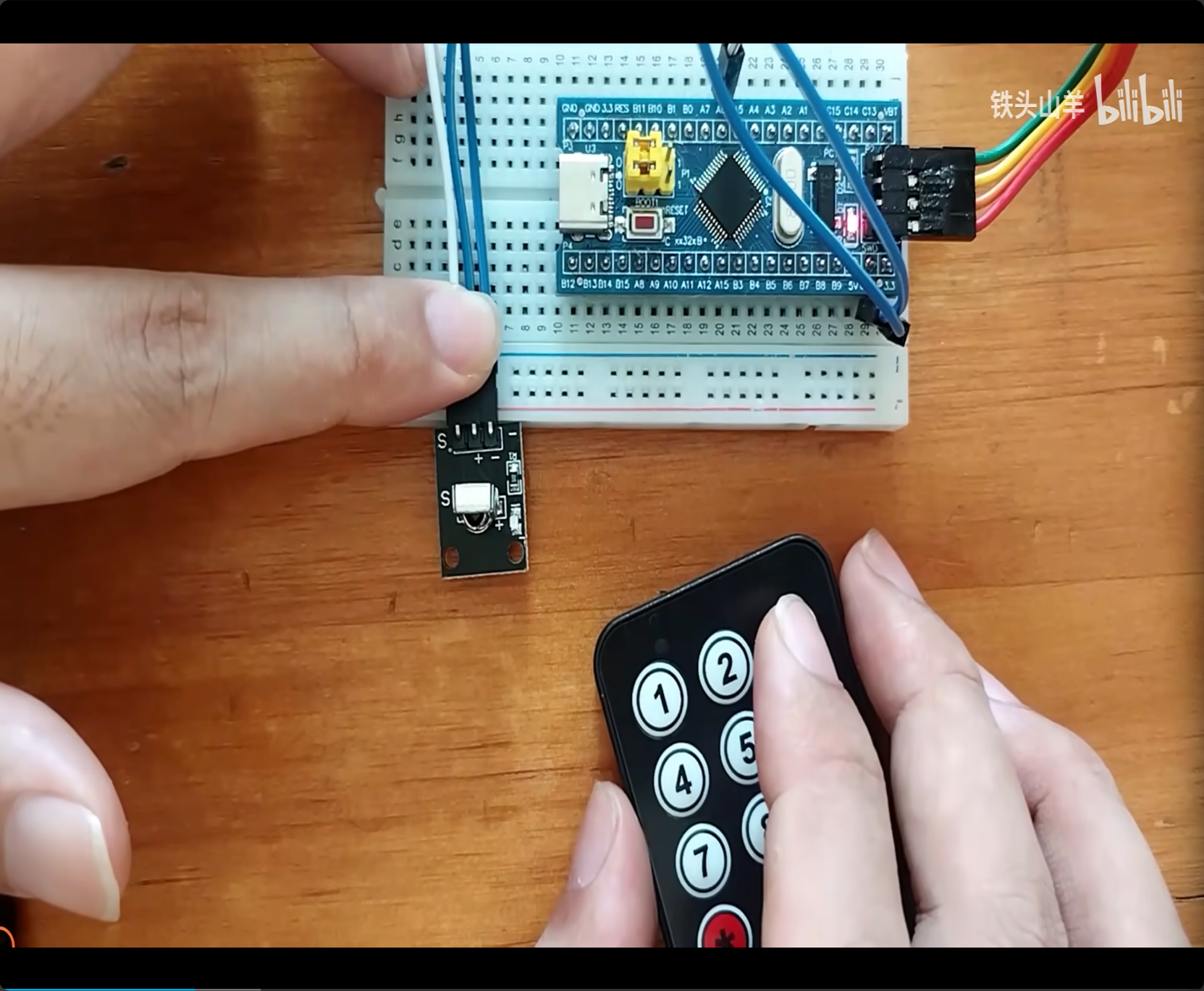

举例:红外遥控器发出信号,,红外接收头接收信号,控制 LED 的点亮和熄灭。

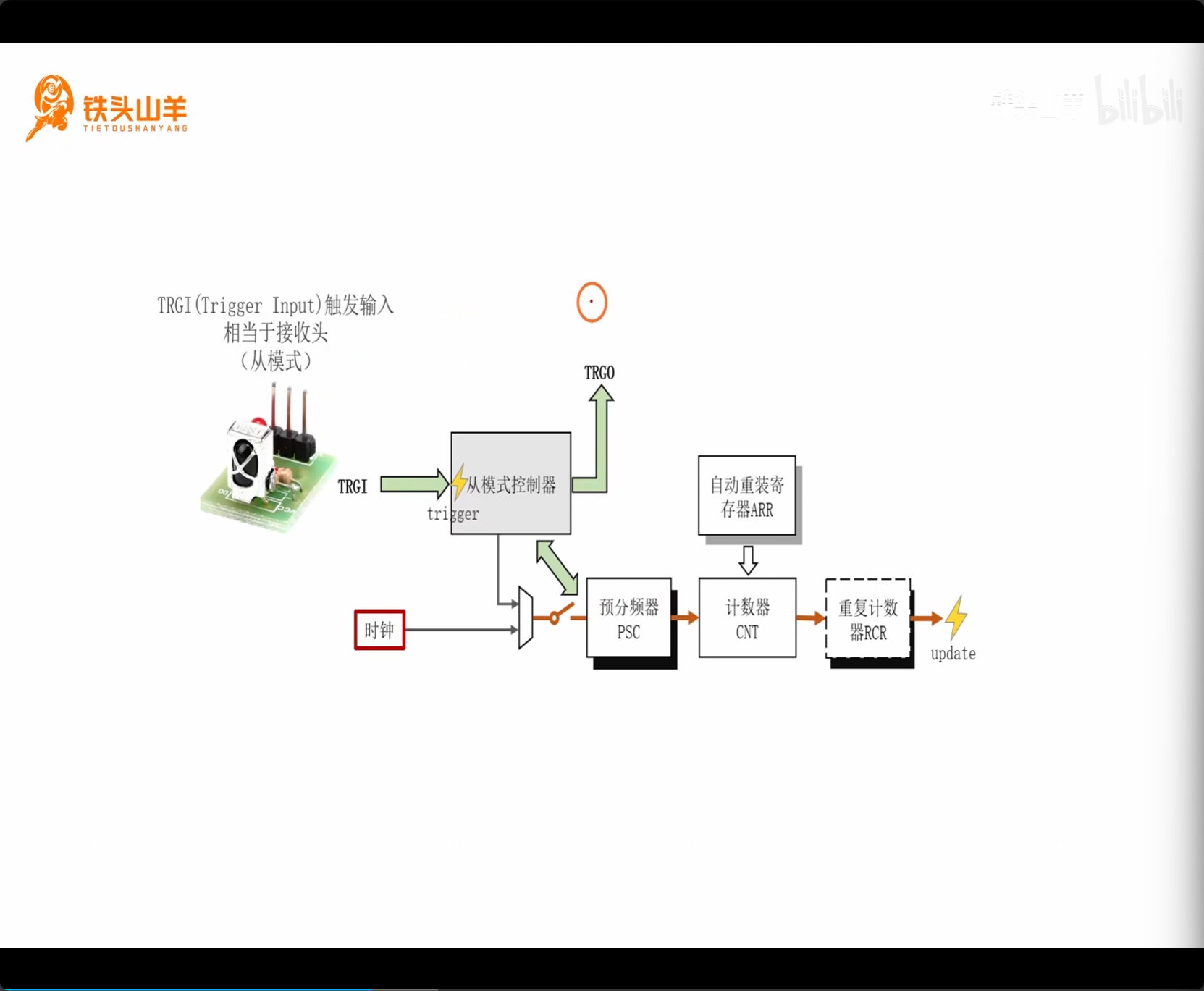

TRGI:Trigger Input,相当于红外接收头。

通过红外接收头接收命令,控制时基单元,做指定的动作。

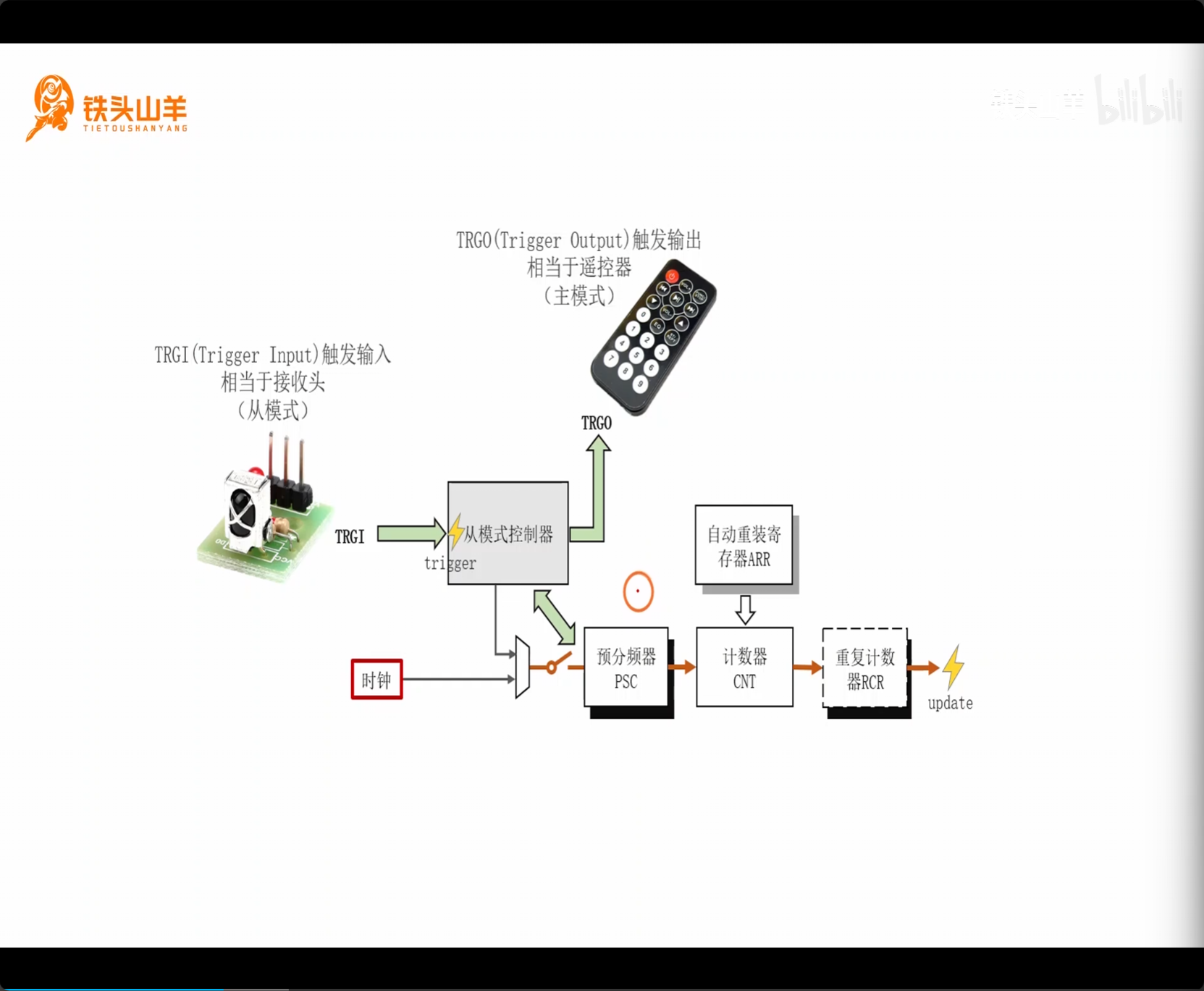

TRGO:Trigger Output,相当于遥控器。

TRGO 向外发送命令,比如控制另外一个定时器做相应动作(级联),比如控制 ADC 模块的采样时基等等。

从模式控制器概念:红外接收头和红外遥控器的集合体。既可以通过 TRGI 输入控制信号,控制定时器的时基单元,又可以通过时基单元的状态,向外发送控制信号,控制别的模块

2.8种从模式

https://www.bilibili.com/video/BV11X4y1j7si?t=387.0&p=46

Q: 啥是从模式?

A: 通过 TRGI 接收控制信号,控制时基单元做相应的动作。因为定时器作被控对象,所以把这种模式叫做从模式。

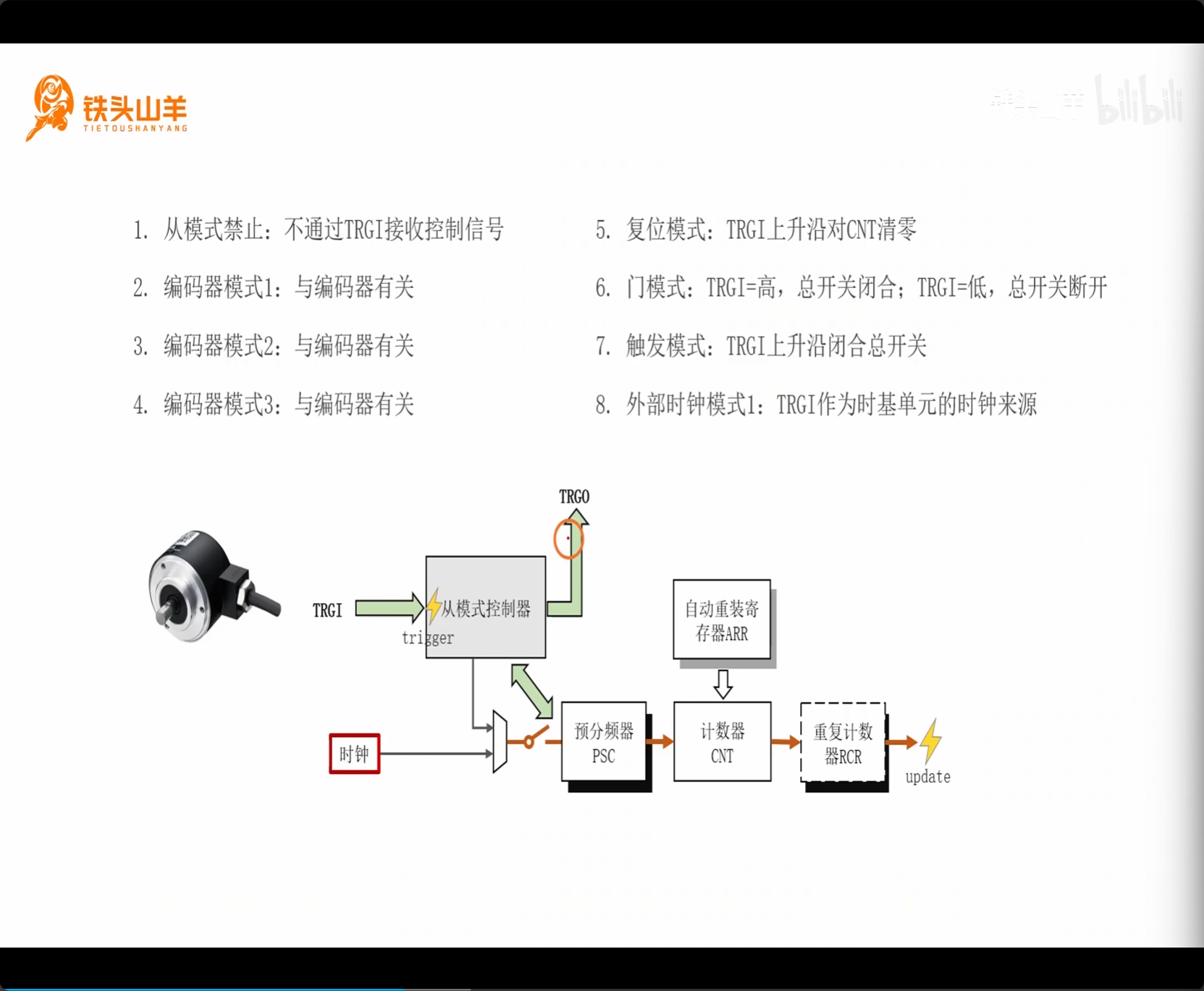

8 中从模式:TRGI 接收 8 种不同信号,时基单元做 8 种不同动作。

从模式禁止:关闭输入,默认

编码器模式 1/2/3:电机控制,测量电机转过的角度和速度。

复位模式:从模式控制器设置为这个模式后,TRGI 给个脉冲,CNT 清零

门模式:TRGI 为高,CNT 计数器才开始工作(开关打开)

触发模式:上升沿闭合开关,CNT 开始计数

外部时钟模式 1:时钟来源为从模式控制器。CNT++跟着 TRGI 的信号走的。

3.8种主模式

https://www.bilibili.com/video/BV11X4y1j7si?t=764.9&p=46

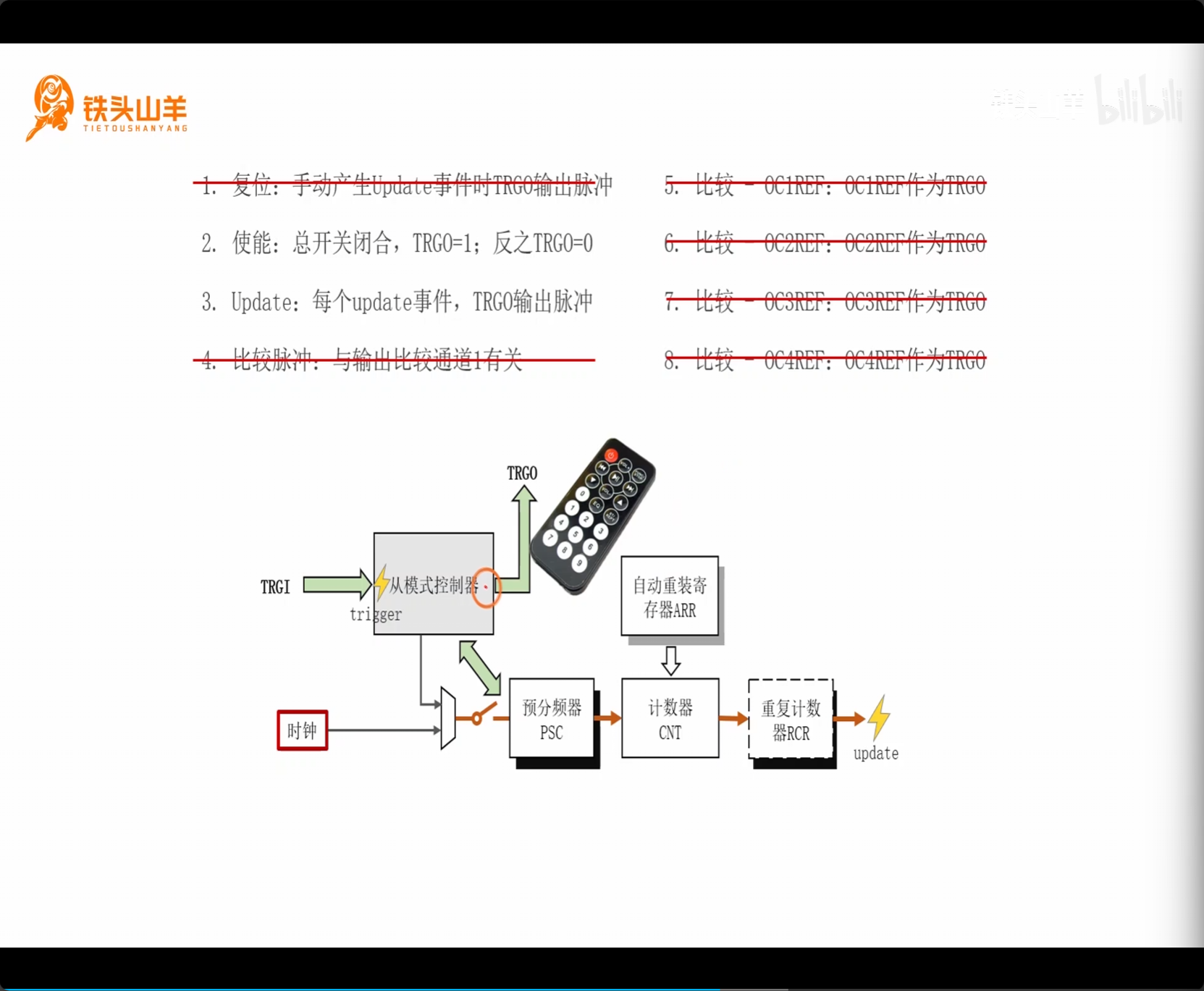

主模式:相当于遥控器。通过 TRGO 输出控制信号,控制别的模块。

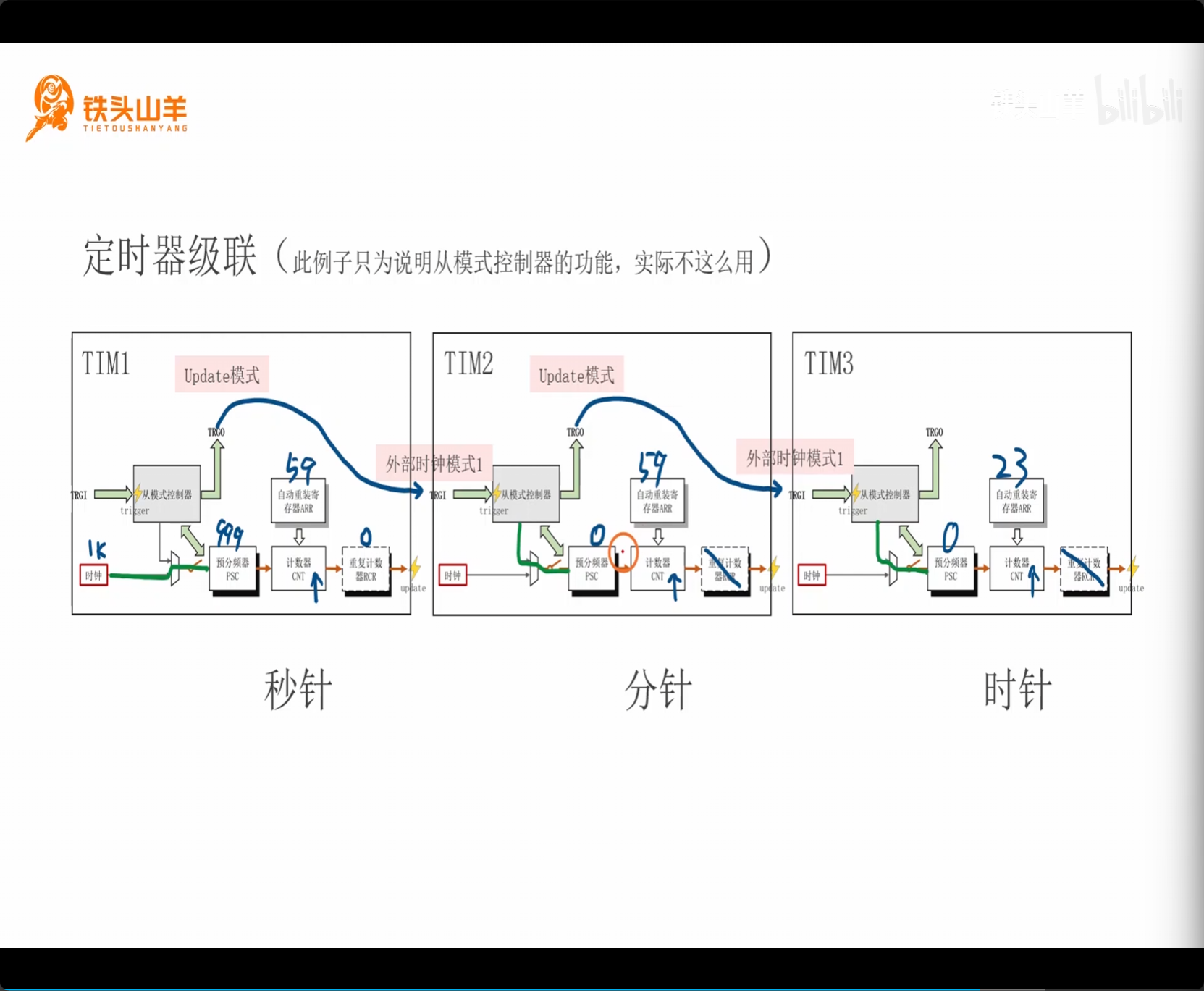

4.定时器级联的例子

https://www.bilibili.com/video/BV11X4y1j7si?t=1041.4&p=46

CNT 当做秒针。定时器模拟手表示例。

TRGO 设置为 Update 模式。

TRGI 设置为外部时钟模式 1,

5.定时器同时启停的例子

https://www.bilibili.com/video/BV11X4y1j7si?t=879.5&p=46

设置方式:

前级从模式控制器的 TRGO 设置为主模式-使能模式,

后级从模式控制器的 TRGI 设置为从模式-门模式。

模式选择:

使能模式:总开关闭合,TRG0=1;反之TRG0=0

门模式:TRGI=高,总开关闭合;TRGI=低,总开关断开

可以看出使能模式和门模式的作用基本一样,只是一个作用于 TRGI,一个作用于 TRGO

工作流程:

主时钟总开关打开,TRGO=0,从时钟总开关断开

主时钟总开关闭合,TRGO=1,从时钟总开关闭合

主时钟总开关打开,TRGO=0,从时钟总开关断开

总结

了解了从模式控制器的基本原理,比较简单,为后续实验打基础
