芋道管理系统学习——项目结构

项目结构

本文对 Yudao（ruoyi-vue-pro） 前后端项目的整体结构进行说明，帮助快速理解项目的模块划分与代码组织方式。

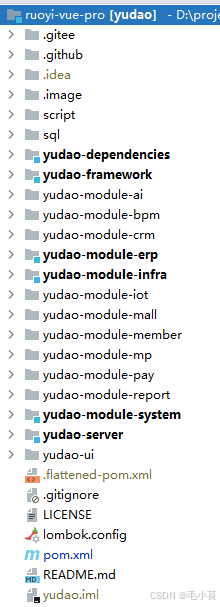

一、后端结构

后端整体采用 多 Maven Module 架构，共分为 四类模块：

Maven Module	作用
`yudao-dependencies`	Maven 依赖版本统一管理
`yudao-framework`	Java 框架能力封装
`yudao-module-xxx`	各业务功能模块
`yudao-server`	管理后台 + 用户 App 的服务端

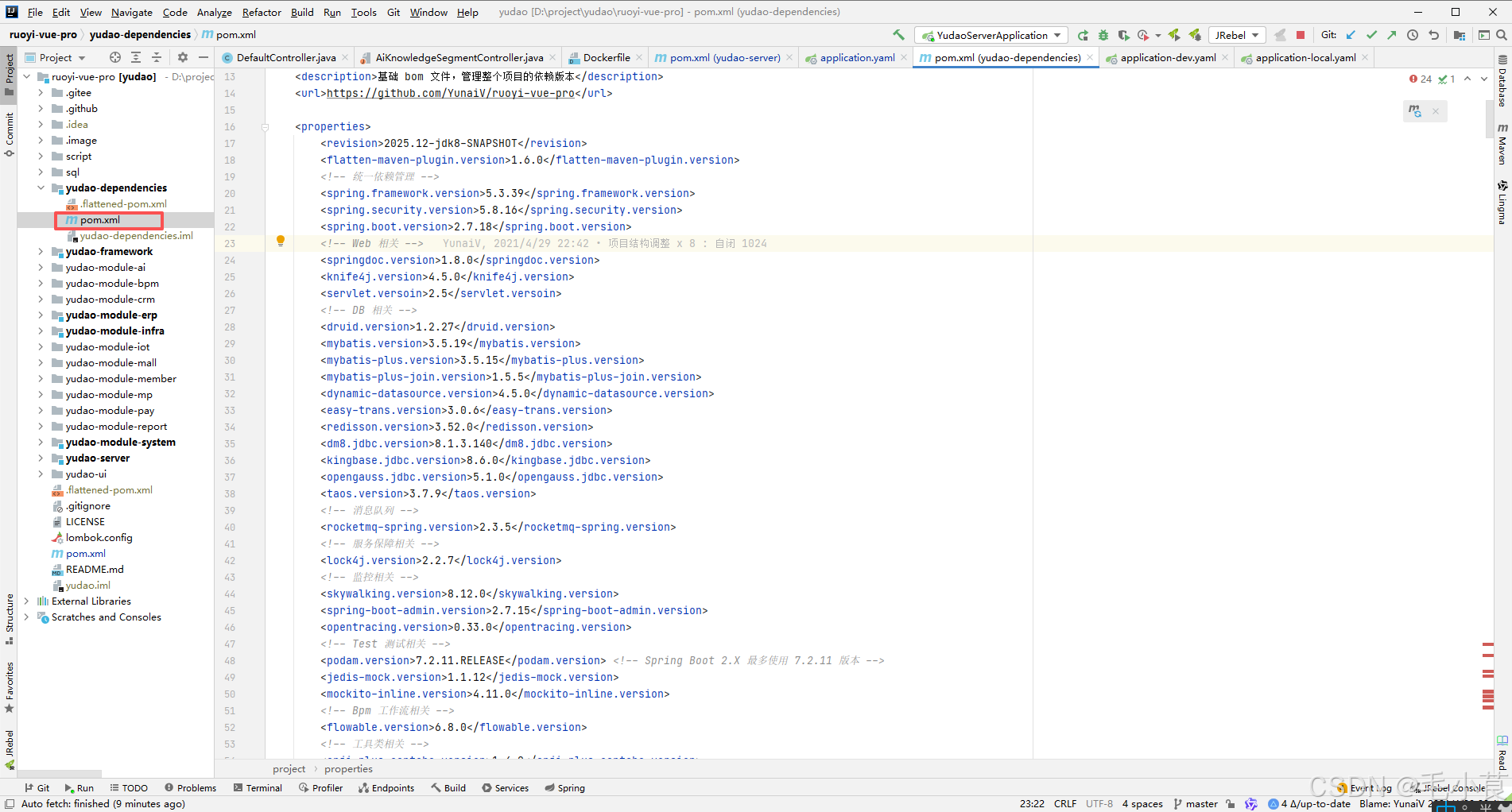

1. yudao-dependencies

该模块是一个 Maven BOM ，仅包含一个 pom.xml 文件，用于统一管理项目中所有 Maven 依赖的版本号，从而：

避免依赖版本冲突
简化各模块的 pom 配置
统一升级依赖版本

2. yudao-framework

该模块用于 框架层封装 ，分为 技术组件 与 业务组件 两大类。

2.1 技术组件

Maven Module	作用
`yudao-common`	基础 POJO、枚举、工具类
`yudao-spring-boot-starter-web`	Web 封装（全局异常、访问日志等）
`yudao-spring-boot-starter-websocket`	WebSocket 封装（Token 认证、集群广播）
`yudao-spring-boot-starter-security`	认证授权（Spring Security）、操作日志
`yudao-spring-boot-starter-mybatis`	数据库操作（MyBatis Plus）
`yudao-spring-boot-starter-redis`	缓存操作（Spring Data Redis + Redisson）
`yudao-spring-boot-starter-mq`	消息队列（基于 Redis，支持集群/广播）
`yudao-spring-boot-starter-job`	定时任务（Quartz，支持集群）
`yudao-spring-boot-starter-protection`	服务保障（幂等、限流、熔断、分布式锁）
`yudao-spring-boot-starter-excel`	Excel 导入导出（EasyExcel）
`yudao-spring-boot-starter-monitor`	服务监控（链路、日志、指标）
`yudao-spring-boot-starter-test`	单元测试（JUnit + Mockito）

2.2 业务组件

Maven Module	作用
`yudao-spring-boot-starter-biz-tenant`	SaaS 多租户
`yudao-spring-boot-starter-biz-data-permission`	数据权限
`yudao-spring-boot-starter-biz-ip`	地区 & IP 库

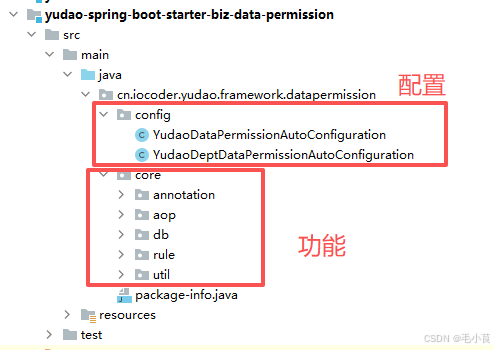

每个组件统一包含两部分：

core：组件核心逻辑与能力封装
config：Spring Boot 自动配置

3. yudao-module-xxx（业务模块）

用于承载具体业务功能：

模块	说明
`yudao-module-ai`	AI 大模型
`yudao-module-bpm`	工作流
`yudao-module-crm`	CRM 系统
`yudao-module-erp`	ERP 系统
`yudao-module-infra`	基础设施
`yudao-module-iot`	IoT 物联网
`yudao-module-mall`	商城系统
`yudao-module-member`	会员中心
`yudao-module-mp`	微信公众号
`yudao-module-pay`	支付系统
`yudao-module-report`	大屏报表

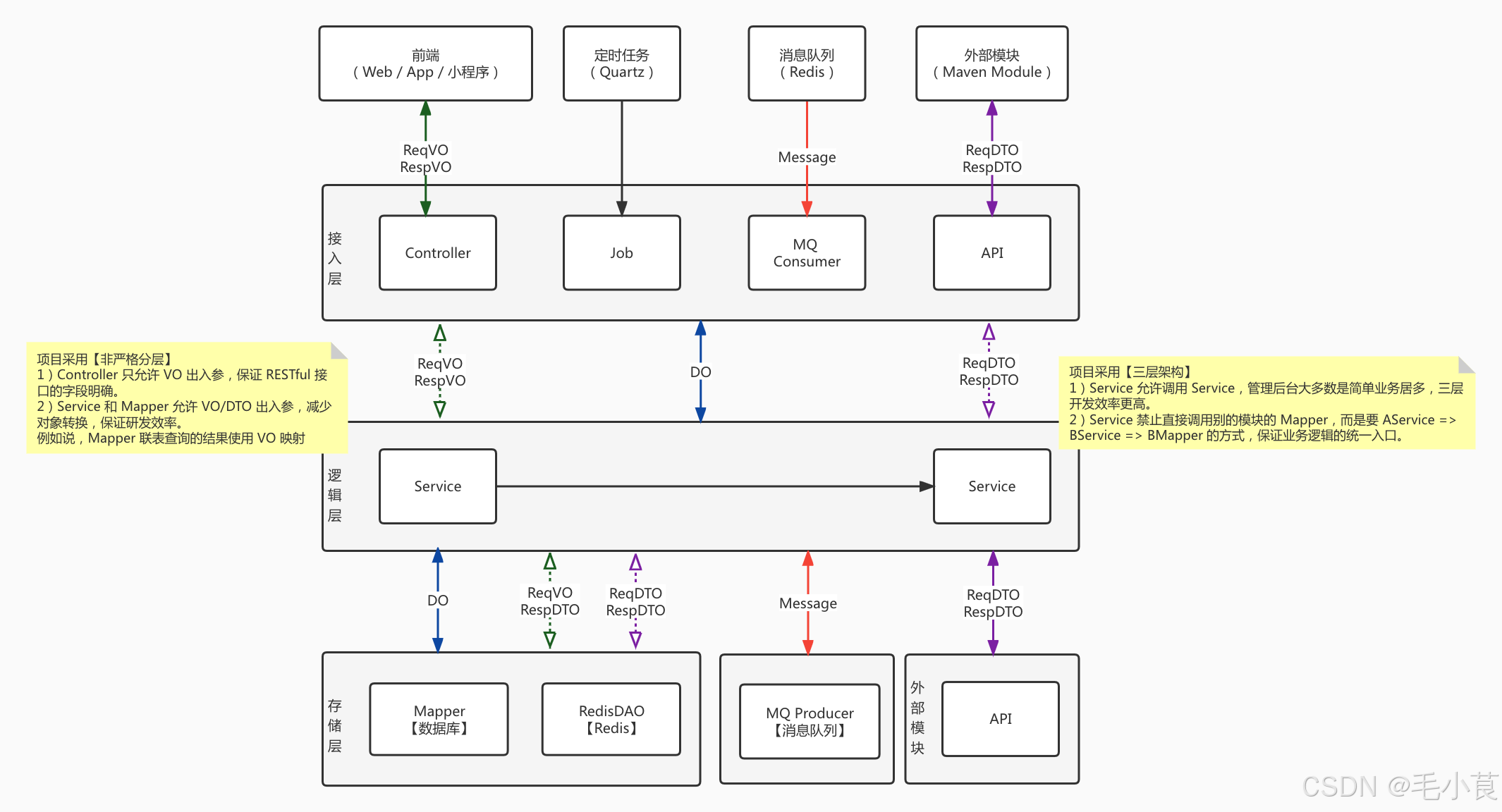

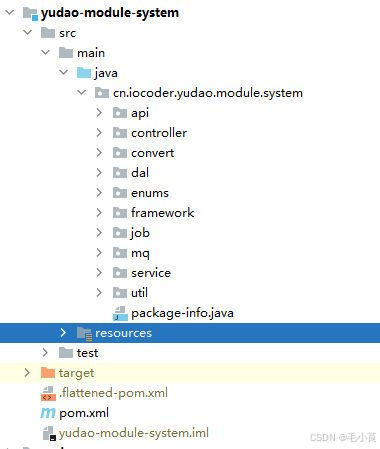

3.1 分层架构

每个业务模块采用 三层架构 + 非严格分层：

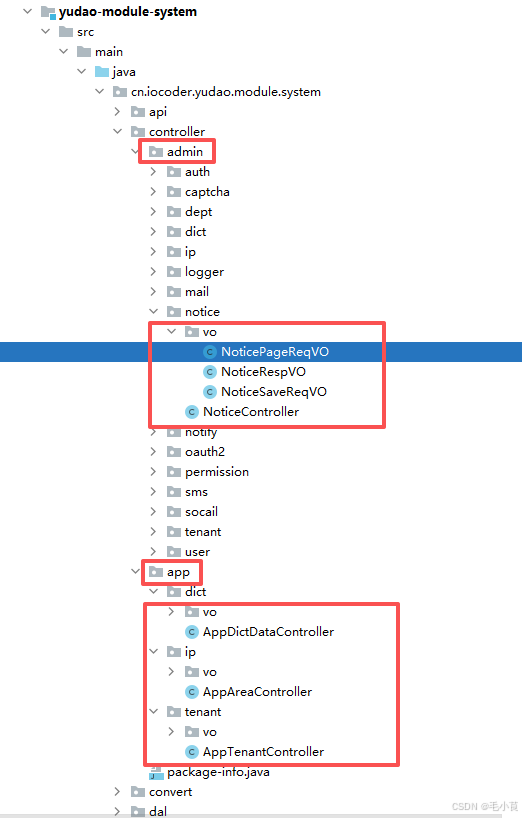

3.2 Controller 层

包	类	作用	示例
controller.admin	Controller	管理后台 REST API（`admin-api/`）	AuthController
controller.admin	VO	Admin 接口入参/出参	AuthLoginReqVO
controller.app	Controller	App REST API（`app-api/`）	AppAuthController
controller.app	VO	App 接口入参/出参	AppAuthLoginReqVO
controller	.http	IDEA Http Client 请求文件	AuthController.http

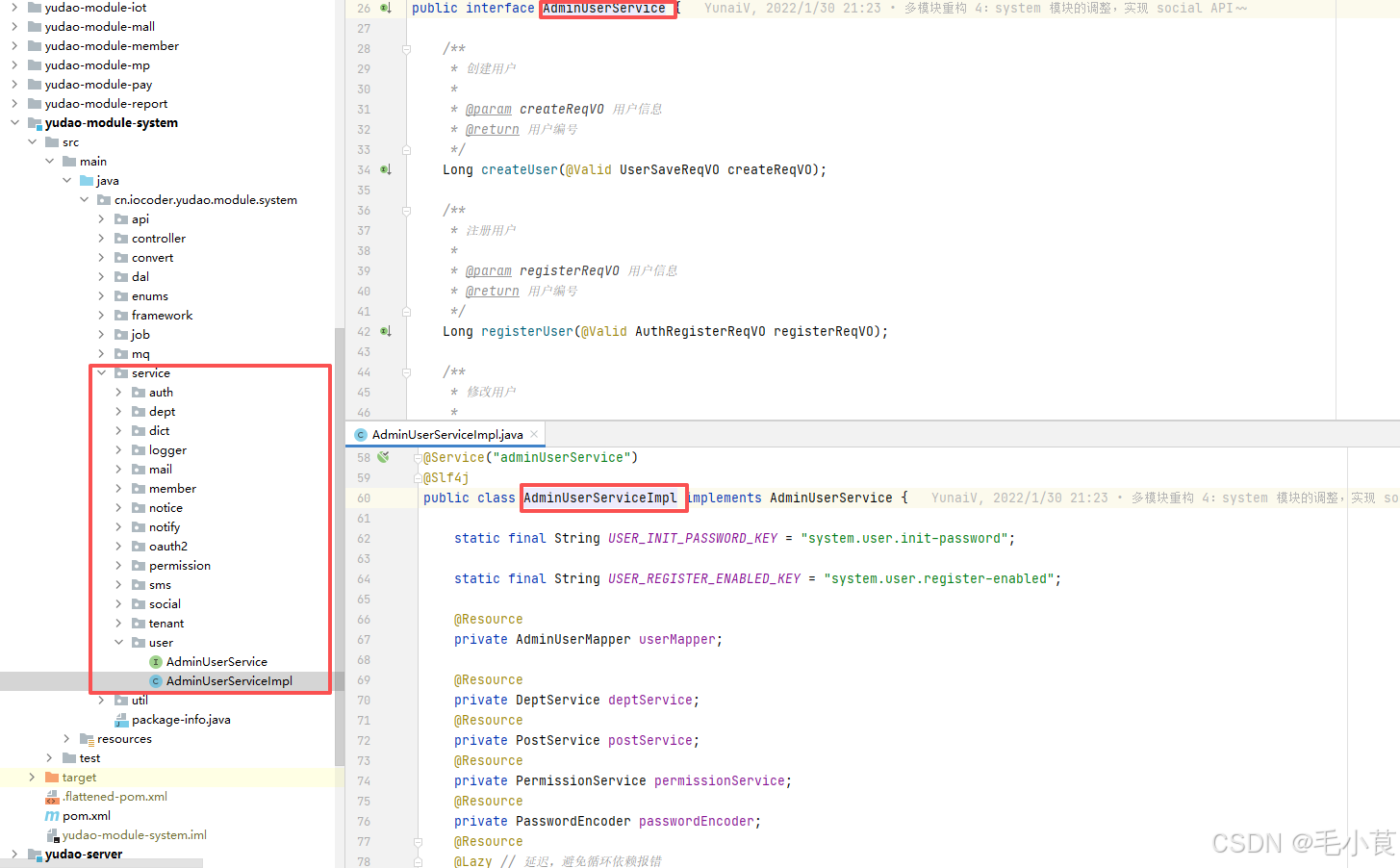

3.3 Service 层

包	类	作用	示例
service	Service	业务接口定义	AdminUserService
service	ServiceImpl	业务实现	AdminUserServiceImpl

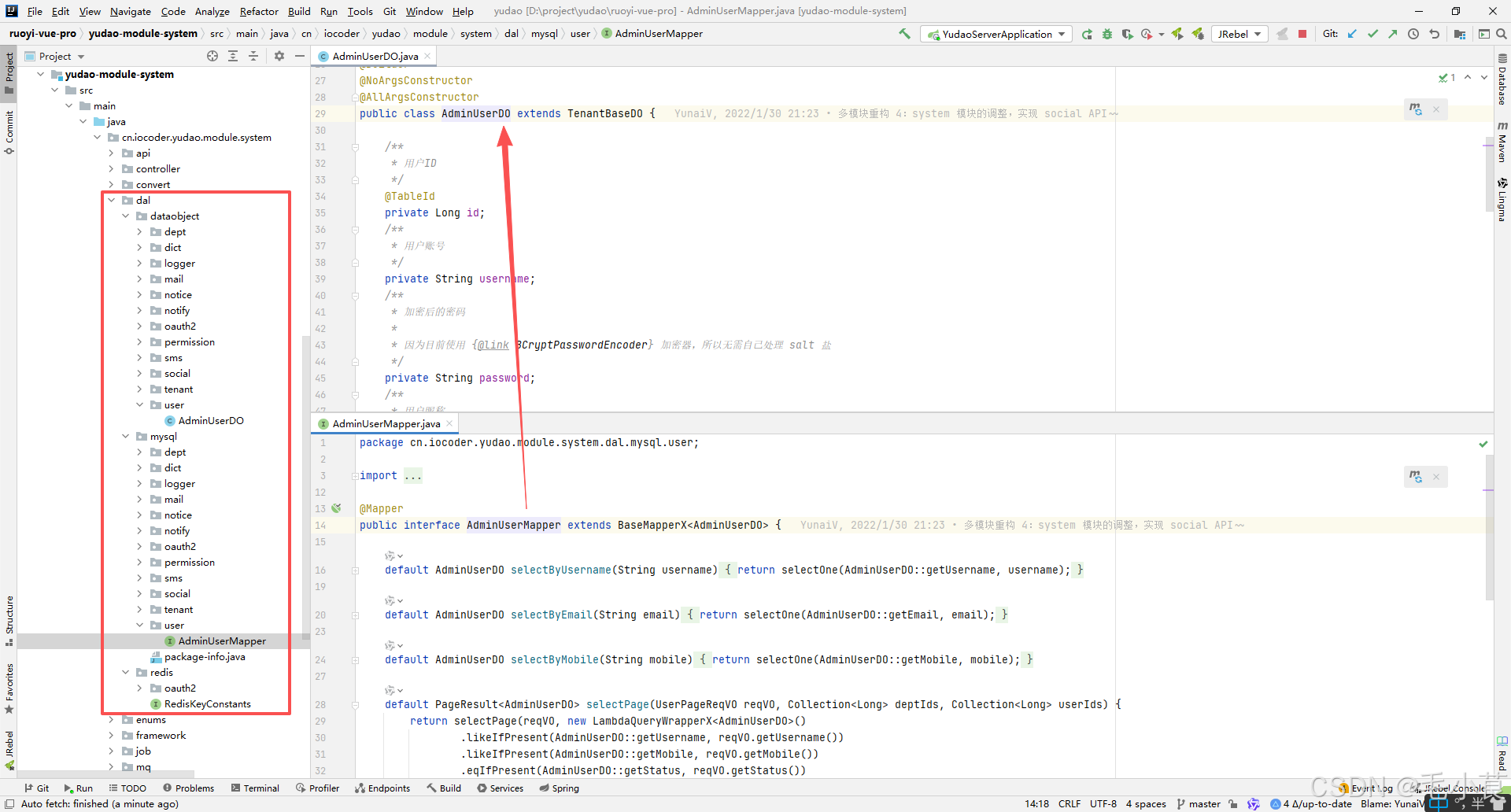

3.4 DAL 层

包	类	作用	示例
dal	-	数据访问层	-
dal.dataobject	DO	表/Redis 映射对象	AdminUserDO
dal.mysql	Mapper	MySQL 操作	AdminUserMapper
dal.redis	RedisDAO	Redis 操作	OAuth2AccessTokenRedisDAO

3.5 API 层

包	类	作用	示例
api	Api	模块对外接口	AdminUserApi
api	ApiImpl	接口实现	AdminUserApiImpl
api	DTO	接口入参/出参	AdminUserRespDTO

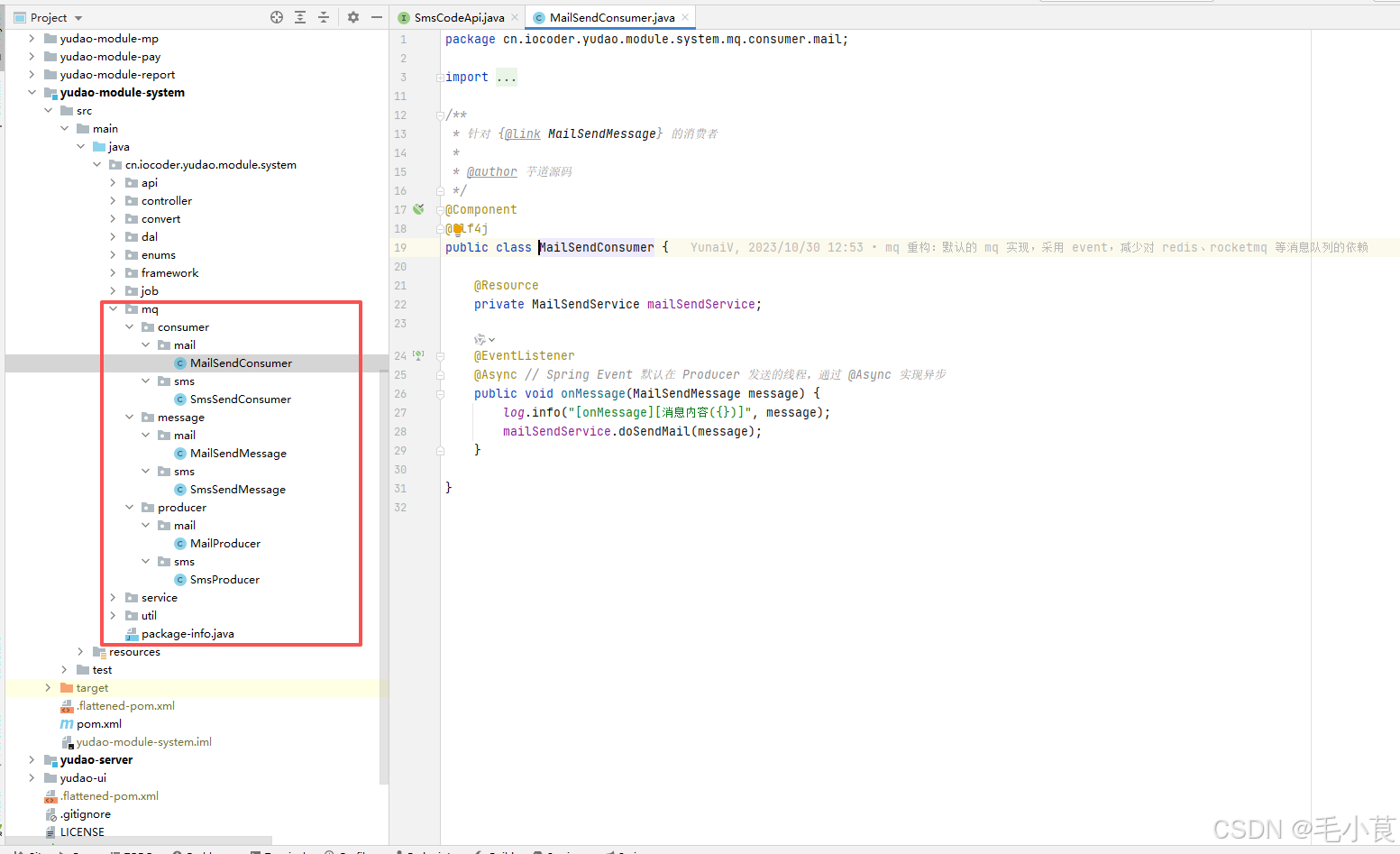

3.6 MQ 层

包	类	作用	示例
mq	-	消息队列	-
mq.message	Message	消息定义	SmsSendMessage
mq.producer	Producer	消息生产	SmsProducer
mq.consumer	Consumer	消息消费	SmsSendConsumer

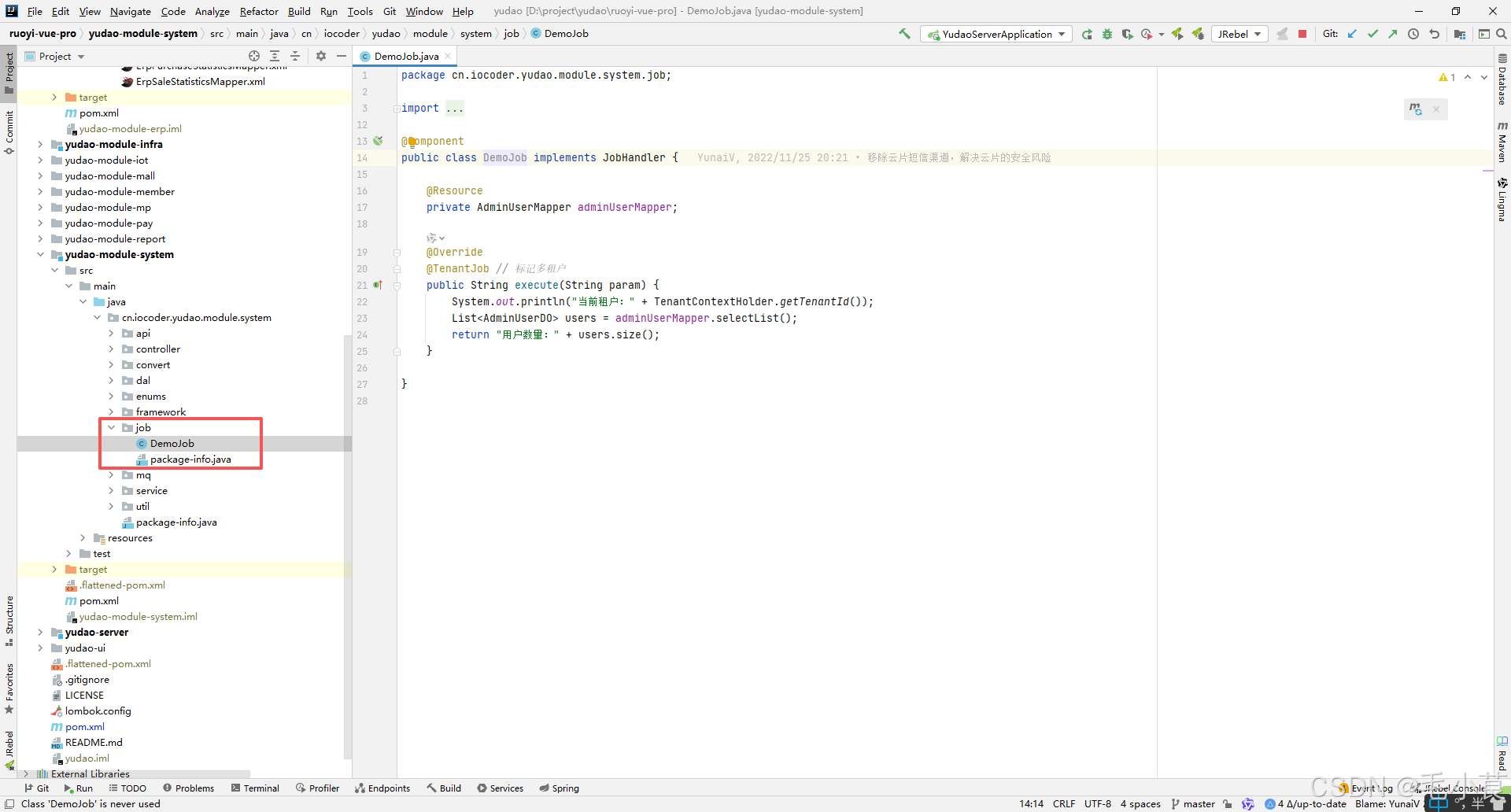

3.7 Job 层

包	类	作用	示例
job	Job	定时任务	DemoJob

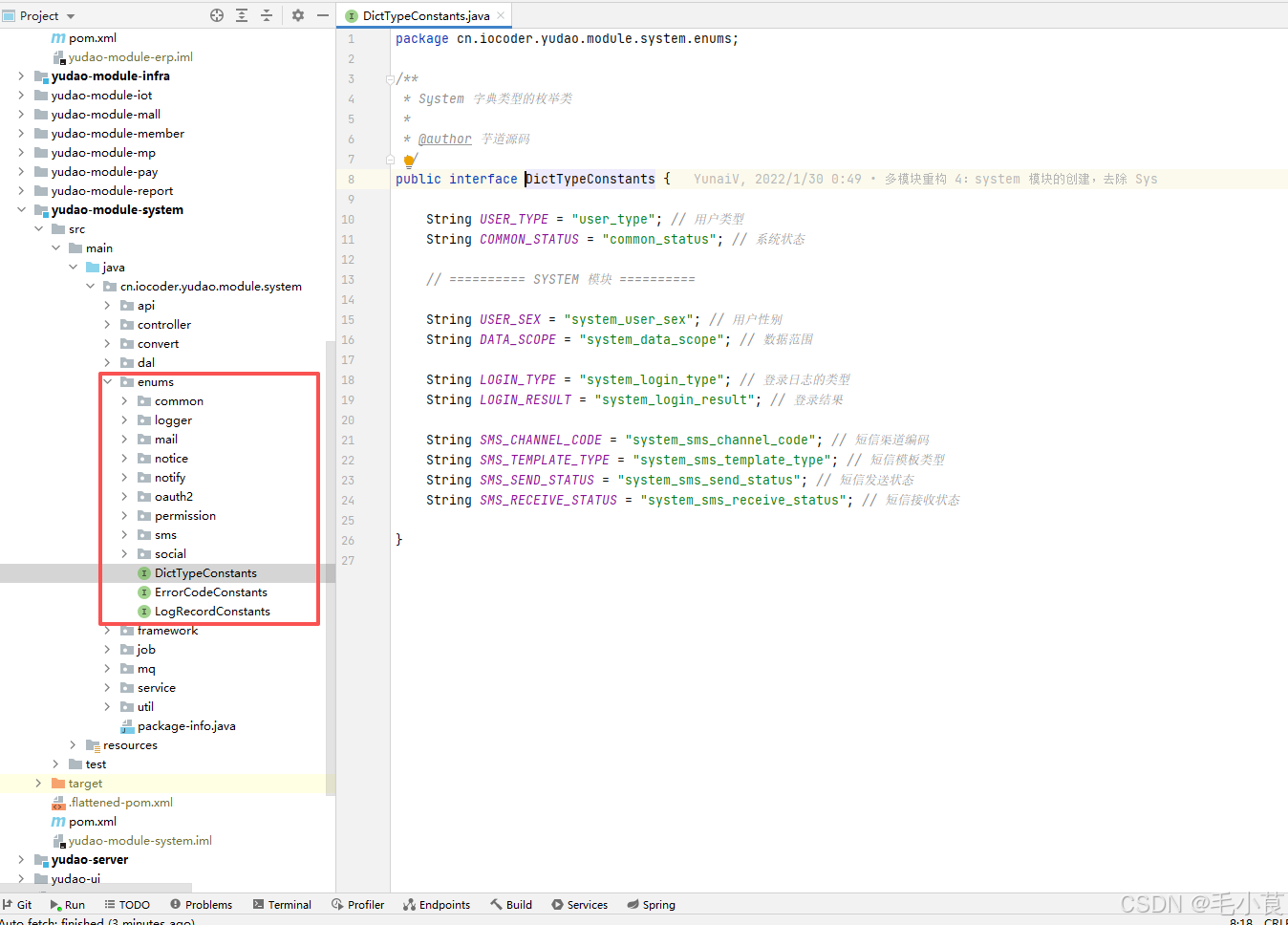

3.8 Enum 与其它

包	类	作用	示例
enums	Enum	字段枚举	SocialTypeEnum
enums	DictTypeConstants	字典枚举	DictTypeConstants
enums	ErrorCodeConstants	错误码	ErrorCodeConstants
convert	Convert	对象转换	UserConvert
framework	-	模块内部框架	YudaoCaptchaConfiguration

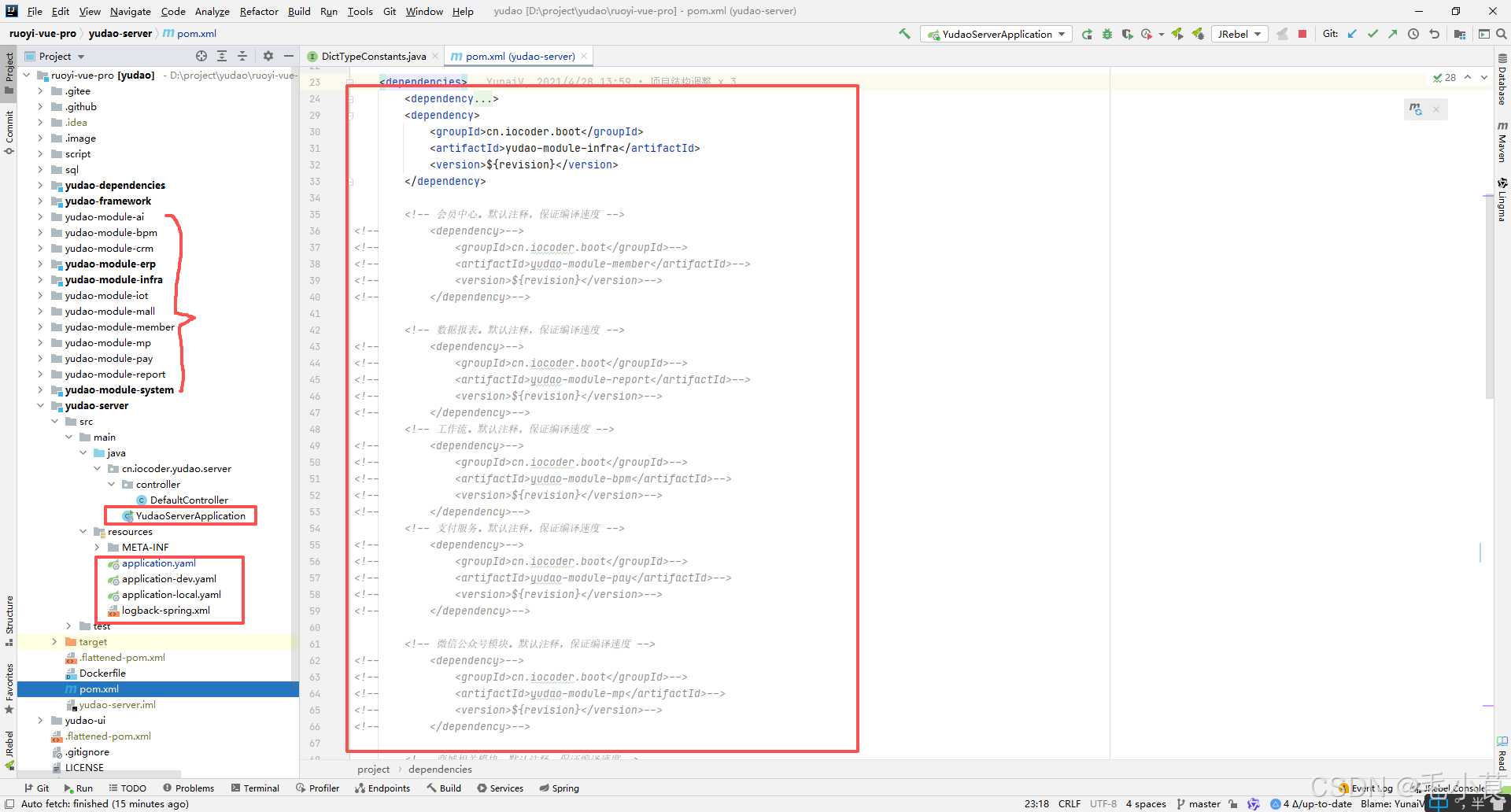

4. yudao-server

yudao-server 是后端 启动容器模块：

引入所需的 yudao-module-xxx
对外提供 RESTful API
连接前端 yudao-ui-admin-vue3

本质上是一个 空壳容器：

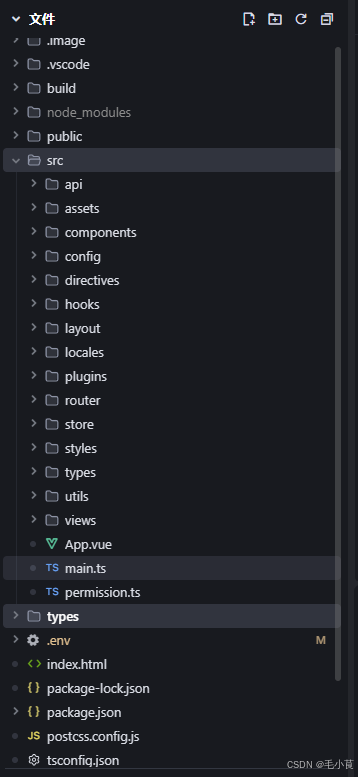

二、前端结构（yudao-ui-admin-vue3）

复制代码

.
├── .github            # GitHub workflows
├── .husky             # Husky 配置
├── .vscode            # VSCode 配置
├── mock               # Mock 数据
├── public             # 静态资源
├── src                # 核心代码
│   ├── api            # 接口管理
│   ├── assets         # 资源文件
│   ├── components     # 公共组件
│   ├── hooks          # Hooks
│   ├── layout         # 布局
│   ├── locales        # 多语言
│   ├── plugins        # 插件
│   ├── router         # 路由
│   ├── store          # 状态管理
│   ├── styles         # 全局样式
│   ├── utils          # 工具类
│   ├── views          # 页面
│   ├── App.vue        # 入口组件
│   ├── main.ts        # 入口文件
│   └── permission.ts  # 路由权限
├── types               # 全局类型
├── .env.*              # 环境变量
├── index.html          # 页面入口
├── package.json
├── vite.config.ts      # Vite 配置
└── windi.config.ts     # WindiCSS 配置

总结

后端采用 多 Module + 插件化架构
业务模块高度解耦，支持灵活组合
前端基于 Vue3 + Vite + Element Plus
前后端结构清晰，适合中大型项目持续演进
