51单片机__LED相关
单片机介绍
单片机，英文Micro Controller Unit，简称MCU
内部集成了CPU、RAM、ROM、定时器、中断系统、通讯接口等一系列电脑的常用硬件功能
单片机的任务是信息采集（依靠传感器）、处理（依靠CPU）和硬件设备（例如电机，LED等）的控制
单片机跟计算机相比，单片机算是一个袖珍版计算机，一个芯片就能构成完整的计算机系统。但在性能上，与计算机相差甚远，但单片机成本低、体积小、结构简单，在生活和工业控制领域大有所用
同时，学习使用单片机是了解计算机原理与结构的最佳选择
单片机应用

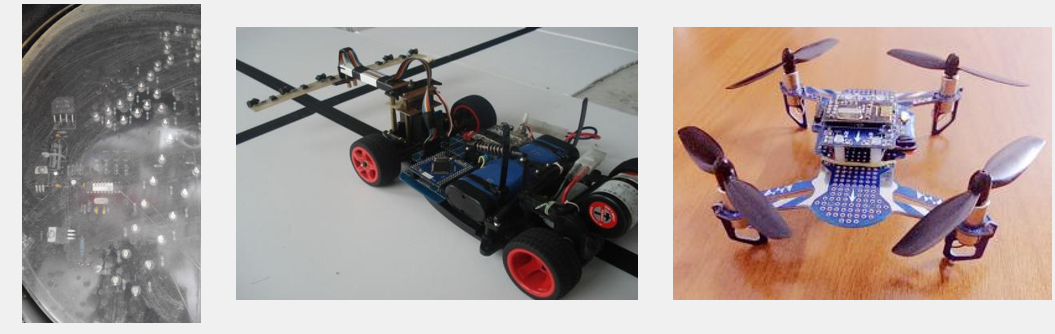

单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。各种产品一旦用上了单片机，就能起到使产品升级换代的功效，常在产品名称前冠以形容词------"智能型"，如智能型洗衣机等。

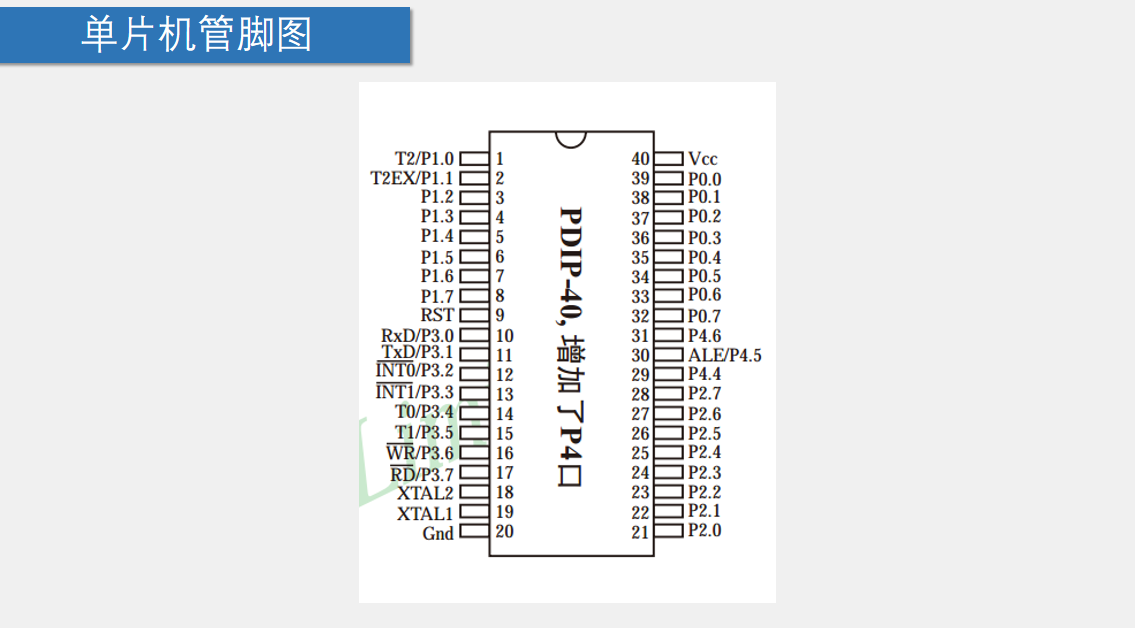

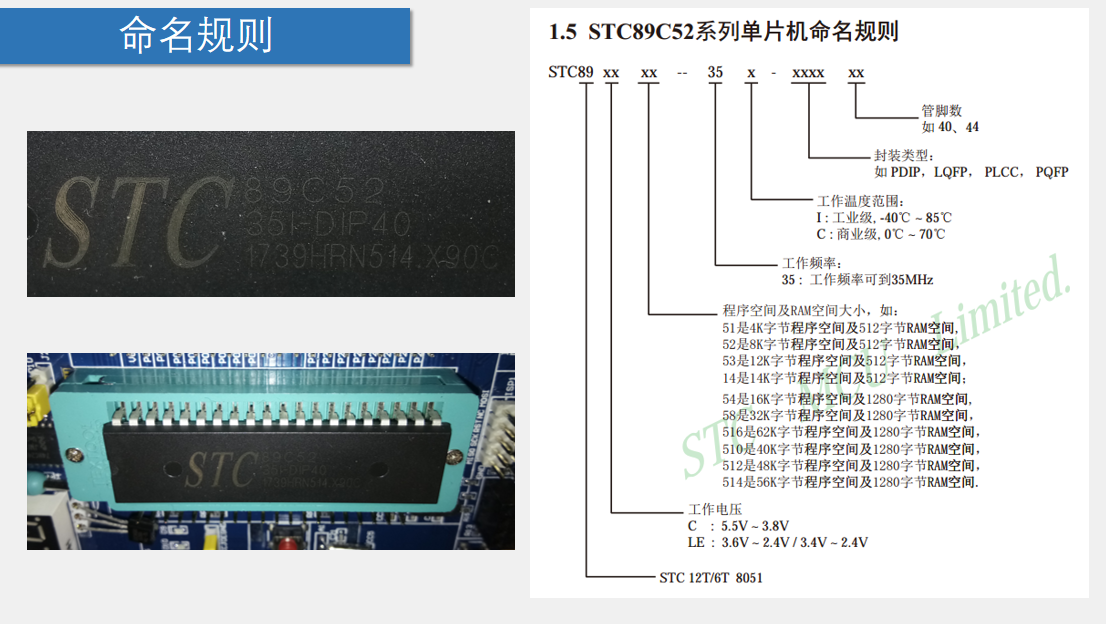

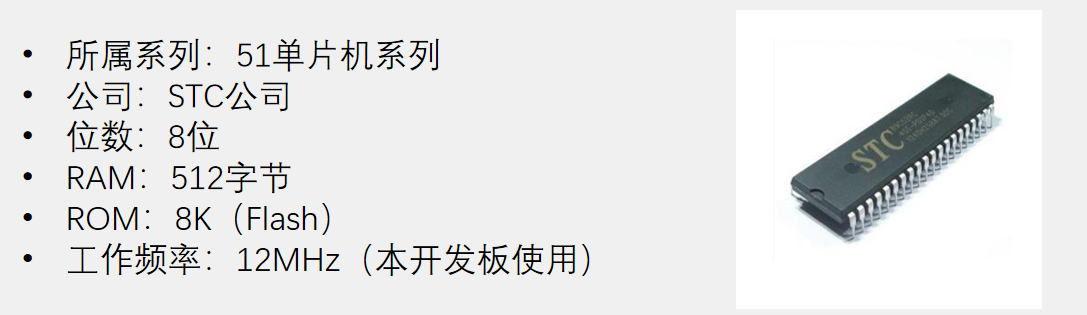

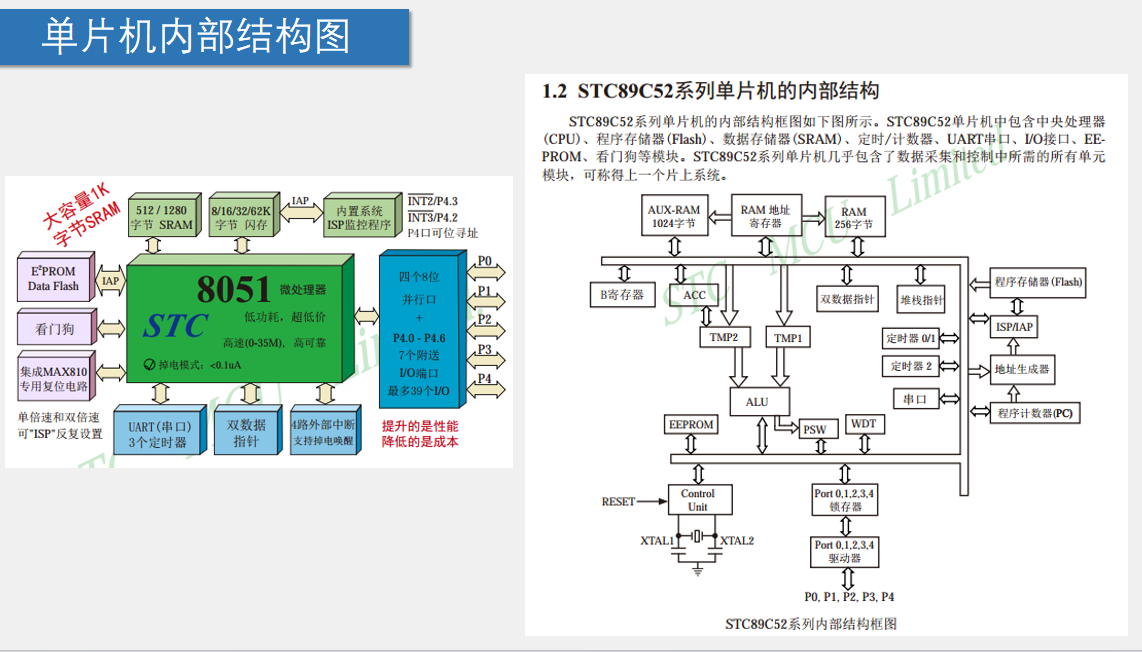

STC89C52单片机

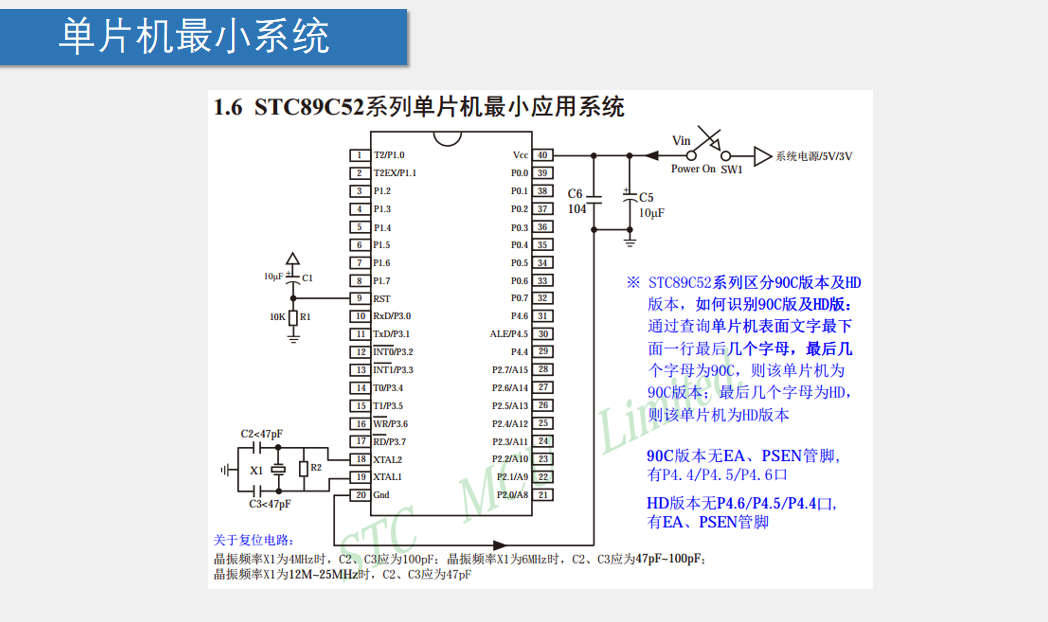

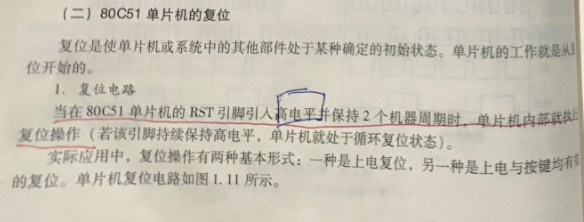

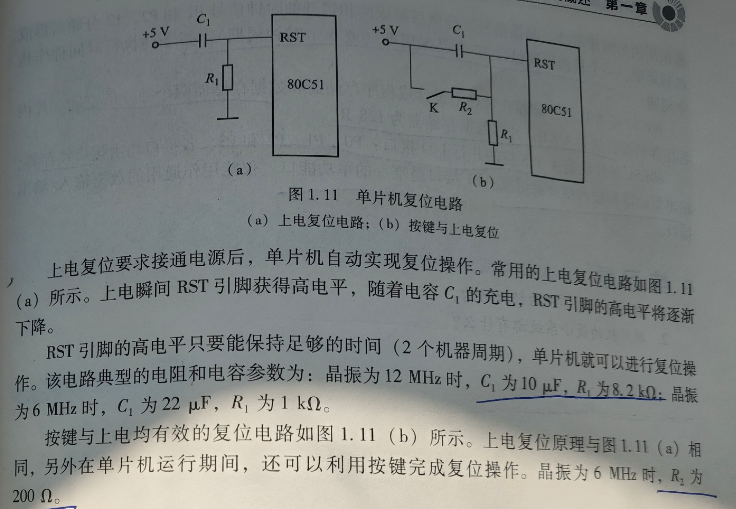

开发板原理图和复位单路
创建工程并实现LED控制
1）点亮LED灯
观察原理图，LED灯低电平点亮，下面开始编写代码：
c
#include <REGX52.H>
void main()
{
P2 = 0;
}
// 现象:所有LED灯均被点亮2）实现LED_1灯闪烁

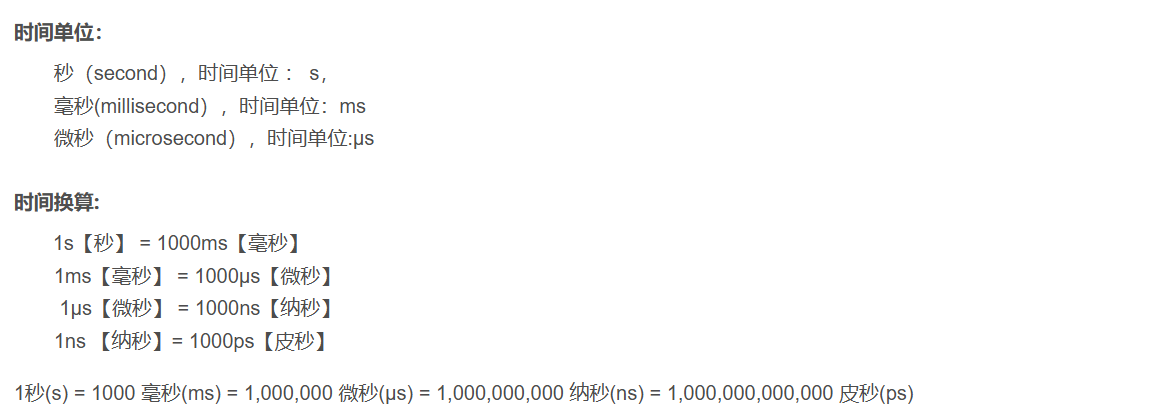

延时方法与实现：
通过单片机驱动外围显示电路，为了能够让人眼识别到所显示内容的变化，需要保证所显示的内容有所停留。在单片机中，实现这一效果有两种方式，一种是通过C语言编写一段延时效果的程序或者子程序，实现该目的。另一种是调用单片机自带的定式/计数器，这里暂时使用第一种方式。
使用单片机烧录软件AiCube-ISP-v6.96A，生成一段500ms的延时函数。
c
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
c
#include <REGX52.H>
#include <INTRINS.H> // 解决 _nop_ 报错
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main()
{
while(1)
{
P2 = 0xFE; // 1111 1110
Delay500ms(); // 延时0.5s
P2 = 0xFF; // 1111 1111
Delay500ms(); // 延时0.5s
}
}
// 现象: LED_1 闪烁，其他LED灯不亮3）实现LED流水灯
第一种方式：使用数组实现流水灯效果
c
#include <REGX52.H>
#include <INTRINS.H> // 解决 _nop_ 报错
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
// 定义流水灯数组
unsigned char LedCode[] = {0xFE,0xFD,0xFB,0xF7,0Xef,0xDF,0xBF,0x7F};
void main()
{
unsigned char i;
while(1)
{
for(i = 0;i < 8;i ++)
{
P2 = LedCode[i];
Delay500ms();
}
}
}
// 现象：LED灯从低到高依次点亮
//附加内容：
//0xFE 1111 1110
//0xFD 1111 1101
//0xFB 1111 1011
//0xF7 1111 0111
//0Xef 1110 1111
//0xDF 1101 1111
//0xBF 1011 1111
//0x7F 0111 1111第二种方式：左右移运算符实现
c
#include <REGX52.H>
#include <INTRINS.H> // 解决 _nop_ 报错
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main() {
unsigned char Led = 0x01; // 0000 0001
while(1) {
P2 = ~Led; // 取反，输出到P2端口
Delay500ms(); // 延时500ms
// 使用左移运算符
Led = Led << 1;
// 如果移到最右边，重新从最左边开始
if(Led == 0x00) {
Led = 0x01;
}
}
}
// 现象：LED灯从低到高依次点亮第三种方式：循环左右移函数的调用

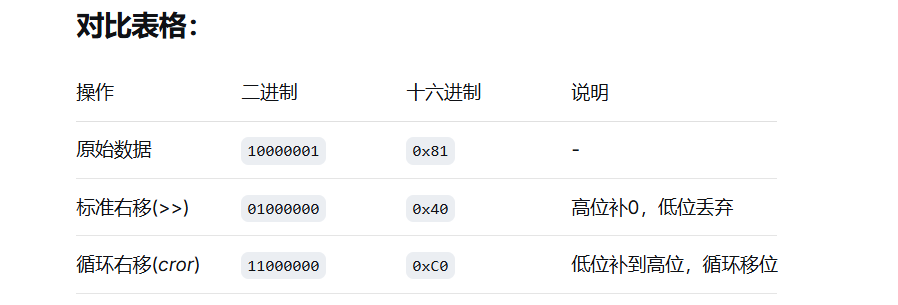

1. cror() - 循环右移函数
头文件： #include <intrins.h>
原型： unsigned char _cror_(unsigned char val, unsigned char n);
功能： 将 8 位数据循环右移 n 位，移出的位从左边补入
示例：
c
unsigned char data = 0x81; // 二进制：10000001
data = _cror_(data, 1); // 结果：0xC0 (11000000)
// 原：10000001 → 右移1位 → 11000000

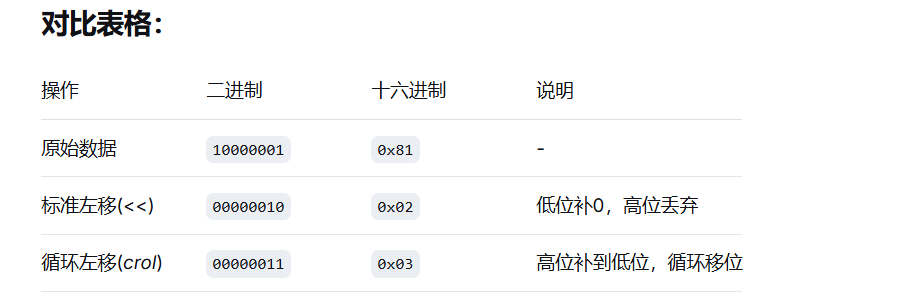

2. crol() - 循环左移函数
头文件： #include <intrins.h>
原型： unsigned char _crol_(unsigned char val, unsigned char n);
功能： 将 8 位数据循环左移 n 位，移出的位从右边补入
示例：
c
unsigned char data = 0x81; // 二进制：10000001
data = _crol_(data, 1); // 结果：0x03 (00000011)
// 原：10000001 → 左移1位 → 00000011
流水灯应用示例：
c
#include <REGX52.H>
#include <INTRINS.H> // 解决 _nop_ 报错
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main()
{
unsigned char aa;
aa = 0xFE; // 1111 1110
while(1)
{
P2 = aa;
Delay500ms();
aa = _crol_(aa,1); // 循环左移函数
}
}
// 现象：LED灯从低到高依次点亮注意： 这两个函数是 C51 编译器特有，仅适用于 51 单片机开发。
综合练习：双向流水灯
c
#include <REGX52.H>
#include <INTRINS.H> // 包含移位函数头文件
// 延时500ms
void Delay500ms(void) //@11.0592MHz
{
unsigned char data i, j, k;
_nop_();
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main()
{
unsigned char aa;
unsigned char direction = 0; // 0:左移, 1:右移
unsigned char counter = 0; // 计数左移/右移的次数
aa = 0xFE; // 1111 1110，第一个灯亮
while(1)
{
P2 = aa;
Delay500ms();
// 左移8次后改为右移
if(direction == 0)
{
aa = _crol_(aa, 1); // 循环左移
counter++;
if(counter >= 7) // 左移7次后（共8个状态）
{
direction = 1; // 改为右移方向
counter = 0; // 计数器清零
}
}
// 右移8次后改为左移
else
{
aa = _cror_(aa, 1); // 循环右移
counter++;
if(counter >= 7) // 右移7次后（共8个状态）
{
direction = 0; // 改为左移方向
counter = 0; // 计数器清零
}
}
}
}
// 现象：LED左右依次点亮
