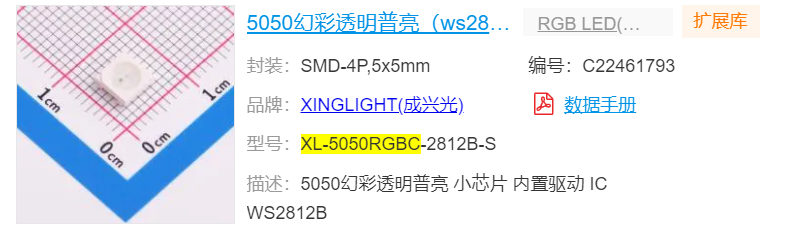

彩灯绘制

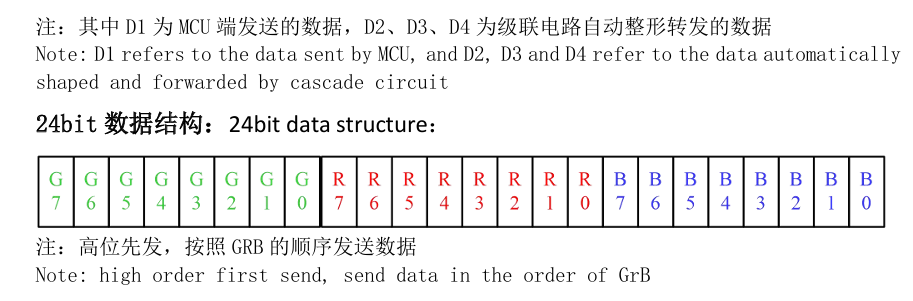

注意，这款彩灯的颜色是通过这样一组数据包发送的，数字大小代表有多亮

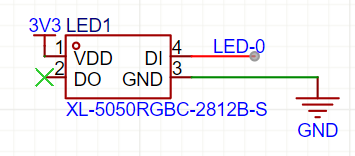

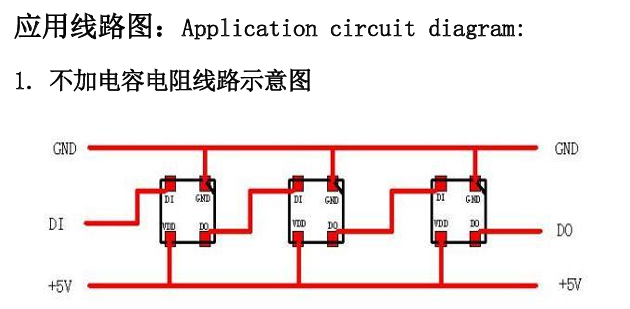

电路很简单，由于我们不需要串联，因此DO悬空，引出LED-0网络用于控制。
主控端
蜂鸣器与电池电压显示
工作指示灯

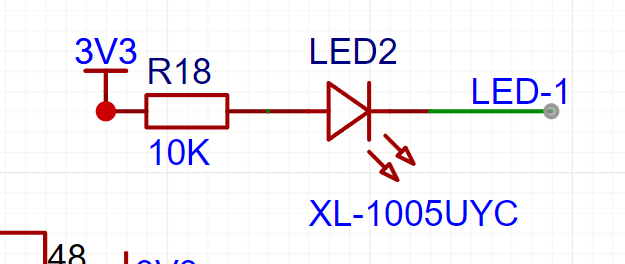

设计一个正常工作的指示灯

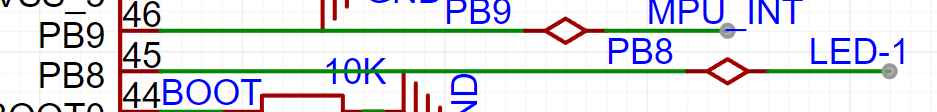

主控使用这个引脚触发：

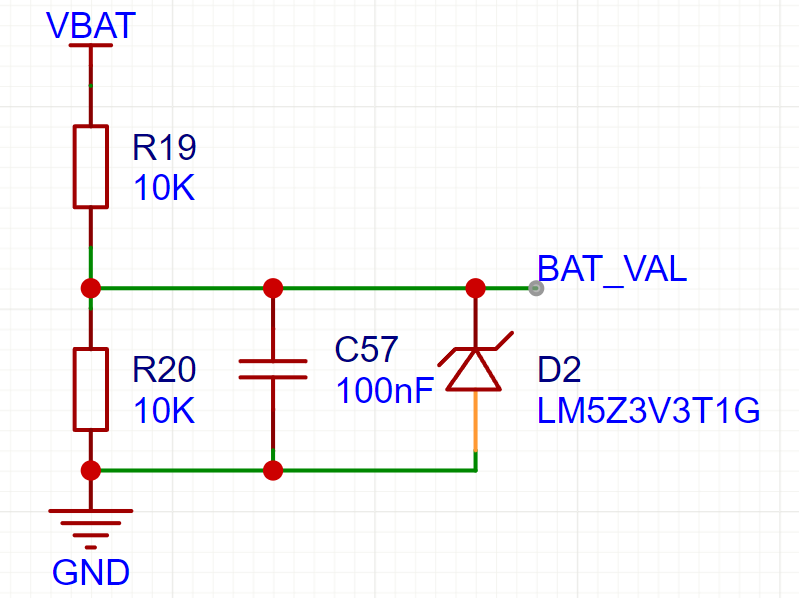

电压测量
如何测量电池的电压，可以用ADC，但是ADC的范围只有3V3，因此我们考虑测量分压，乘以倍率得到。
这里对半分压，乘以二就是电池的电压了

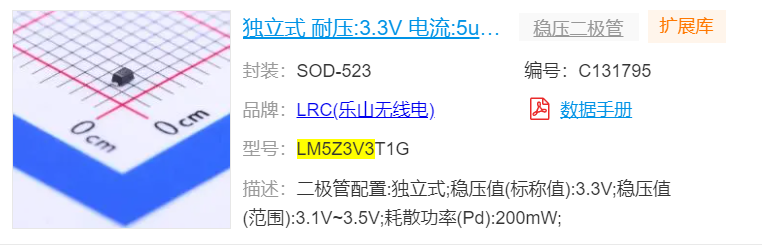

额外接了滤波电容和防反接二极管。
蜂鸣器电路
根据不同频率的方波发出不同的声音。

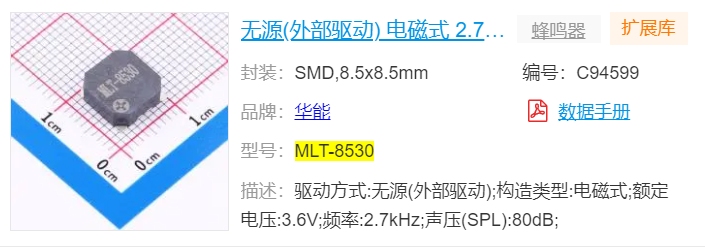

其驱动电压是3.6V，因此必须用电池供电：
控制方向，需要用一个N沟道的MOS管控制，这是有源蜂鸣器无需外接振荡电路。

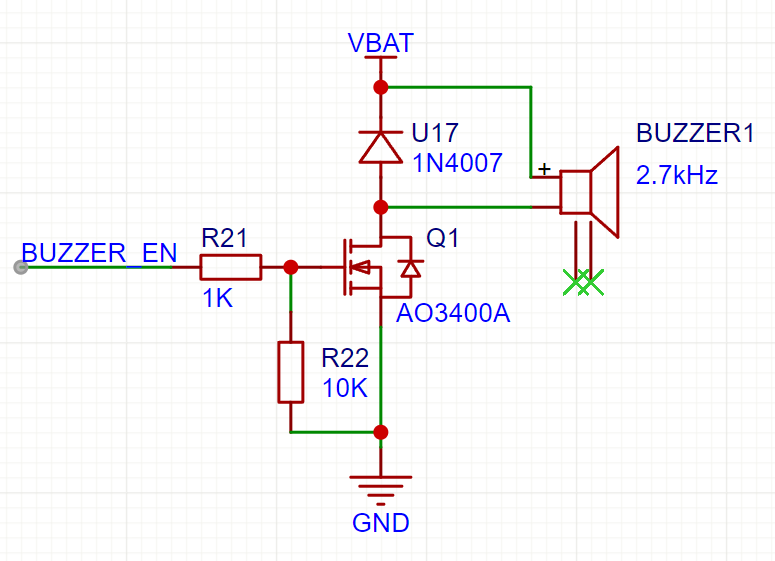

完整电路：

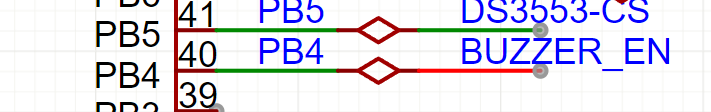

主控端：
工作原理
这个蜂鸣器电路是一个典型的 N 沟道 MOSFET 驱动有源蜂鸣器 的设计。我们来逐步解析其工作原理、MOSFET 的作用以及信号是如何被驱动的。
🔍 一、电路元件功能说明
| 元件 | 类型 | 功能 |
|---|---|---|
| BUZZER_EN | 控制信号输入（来自 MCU） | 低电平有效或高电平有效，取决于逻辑 |
| R21 (1kΩ) | 上拉/限流电阻 | 限制栅极电流，保护 MCU IO |
| Q1 (AO3400A) | N 沟道增强型 MOSFET | 开关器件，控制蜂鸣器通断 |
| R22 (10kΩ) | 栅极下拉电阻 | 确保 MOSFET 在无信号时可靠关断 |
| U17 (1N4007) | 整流二极管 | 反向电压保护（防止蜂鸣器反电动势击穿 MOSFET） |
| BUZZER (2.7kHz) | 有源蜂鸣器 | 内部含振荡电路，只需直流供电即可发声 |
✅ 注意：此为 有源蜂鸣器（内部自带振荡），不是无源蜂鸣器（需外接方波驱动）
🧠 二、MOSFET 如何驱动蜂鸣器？
1. MOSFET 工作模式
- AO3400A 是 N 沟道 MOSFET
- 当 栅极（G）相对于源极（S）电压 > Vth（阈值电压 ≈ 1.5V） 时，导通
- 源极（S）接地，漏极（D）接蜂鸣器正极 → 构成"低边开关"
2. 控制逻辑分析
✅ 当 BUZZER_EN = HIGH（高电平）：
- R21 将栅极拉至 VBAT（如 3.3V 或 5V）
- 栅源电压 VGS≫VthVGS≫Vth → MOSFET 导通
- 电流路径：
VBAT → U17 → BUZZER → Q1 漏极 → Q1 源极 → GND - 蜂鸣器得电 → 发出 2.7kHz 声音
✅ 当 BUZZER_EN = LOW（低电平）：
- 栅极通过 R22 拉低至 GND
- VGS<VthVGS<Vth → MOSFET 关断
- 无电流流过蜂鸣器 → 停止发声
⚠️ 注意：R22 是关键！它确保在 MCU IO 悬空或未上电时，MOSFET 不会误导通。
⚡ 三、为什么需要二极管 U17（1N4007）？
❌ 问题：蜂鸣器是感性负载吗？
- 有源蜂鸣器内部通常包含一个小型电磁线圈 （即喇叭单元），属于 感性负载
- 当电流突然中断（MOSFET 关断）时，线圈会产生 反向电动势（Back EMF）
- 可能高达 数百伏，足以击穿 MOSFET 的栅极或漏极
✅ 解决方案：续流二极管（Flyback Diode）
- 1N4007 并联在蜂鸣器两端（阳极接负极，阴极接正极）
- 当 MOSFET 关断时，反电动势通过二极管形成回路，安全释放能量
- 保护 MOSFET 不被高压损坏
📌 此为标准"续流二极管 "应用，也称"飞轮二极管"。
🎯 四、驱动特点总结
| 特点 | 说明 |
|---|---|
| 驱动方式 | N-MOS 低边开关，适用于地侧控制 |
| 控制信号 | BUZZER_EN 高电平开启，低电平关闭 |
| 电源要求 | VBAT 可达 12V（AO3400A 支持 20V） |
| 效率 | 高（MOSFET 导通压降小，发热少） |
| 保护机制 | 1N4007 提供反向电压保护 |
| 适用蜂鸣器类型 | 有源蜂鸣器（仅需 DC 电压即可发声） |

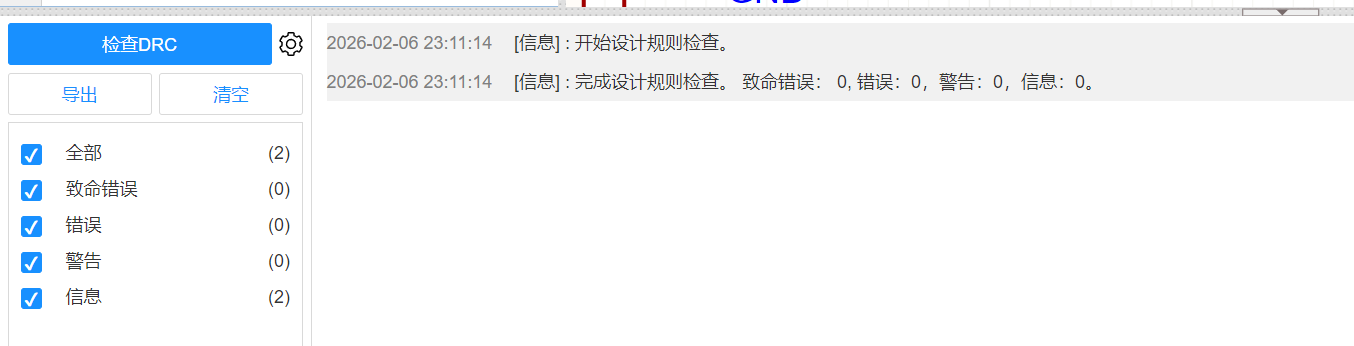

务必进行DRC后进行PCB布线！！！
