【AI-算法-02】卷积 Convolution

卷积有什么用？

- [1. 为什么用卷积？](#1. 为什么用卷积？)
- [2. 代码演示卷积做什么](#2. 代码演示卷积做什么)
- [3. 相关问题](#3. 相关问题)

1. 为什么用卷积？

想象你要处理一张很普通的手机照片：1000×1000 像素，RGB 3通道。

输入向量的大小是：1000×1000×3=3,000,000 (三百万维)。

如果你用全连接层（Dense Layer），假设只有 1000 个神经元：

权重数量 = 3,000,000×1,000=30 亿个参数！

这不仅显存瞬间爆炸，而且根本训练不出来（过拟合风险极高）。

再考虑如果你在图片的左上角学会了识别"猫"，全连接层换到图片的右下角看到猫时，它完全不认识。因为它把每个像素的位置都"写死"了，它认为"左上角的像素"和"右下角的像素"是完全两回事。

人类的直觉：猫就是猫，不管它在画面的哪里。

为了解决这些问题，就用到了卷积！

卷积的核心思想是："拿着手电筒（Filter）在图片上滑动"。

局部连接 (Local Connectivity)：我们不需要看整张图，每次只看一个 3×3 的小窗口。
权值共享 (Weight Sharing)：这是核心！我们用同一个 3×3 的过滤器（Filter），扫描整张大图。

物理含义：如果这个过滤器是用来检测"垂直边缘"的，那么不管边缘在图片哪里，我都能检测出来。
参数量对比：同样处理上面的图，一个 3×3 的卷积核，参数只有 9个！从 30亿降到 9，这就是卷积的威力。

核心公式

假设输入图是 X X X，卷积核是 K K K（大小 k × k k×k k×k），输出是 Y Y Y。在位置 ( i , j ) (i,j) (i,j) 的输出值是：

Y i , j = ∑ m = 0 k − 1 ∑ n = 0 k − 1 X i + m , j + n ⋅ K m , n + b Y_{i,j} = \sum_{m=0}^{k−1} \sum_{n=0}^{k−1}X_{i+m,j+n} \cdot K_{m,n}+b Yi,j=∑m=0k−1∑n=0k−1Xi+m,j+n⋅Km,n+b

直觉翻译：对应位置相乘，然后求和。就像把两张透明纸叠在一起看重合度。

2. 代码演示卷积做什么

py 复制代码

import numpy as np
import matplotlib.pyplot as plt
from PIL import Image
import os

# update the image path here
image_path = "{image path}"

def simple_conv2d(image, kernel, padding=0, stride=1):
    """
    Simple 2D convolution function using only NumPy
    """
    # Add padding if needed
    if padding > 0:
        padded_image = np.pad(image, padding, mode='constant', constant_values=0)
    else:
        padded_image = image

    # Get dimensions
    img_h, img_w = padded_image.shape
    ker_h, ker_w = kernel.shape

    # Calculate output dimensions
    out_h = (img_h - ker_h) // stride + 1
    out_w = (img_w - ker_w) // stride + 1

    # Initialize output array
    output = np.zeros((out_h, out_w))

    # Perform convolution
    for i in range(out_h):
        for j in range(out_w):
            # Extract region of interest
            roi = padded_image[i*stride:i*stride+ker_h, j*stride:j*stride+ker_w]
            # Element-wise multiplication and sum
            output[i, j] = np.sum(roi * kernel)

    return output

# Test with a simple 5x5 image
test_image = np.array([
    [1, 2, 3, 4, 5],
    [6, 7, 8, 9, 10],
    [11, 12, 13, 14, 15],
    [16, 17, 18, 19, 20],
    [21, 22, 23, 24, 25]
])

# 3x3 mean kernel (each value is 1/9)
mean_kernel = np.ones((3, 3)) / 9

print("Input image (5x5):")
print(test_image)
print("\nConvolution kernel (3x3 mean):")
print(mean_kernel)

result = simple_conv2d(test_image, mean_kernel)
print("\nOutput result:")
print(result)
print("\nThis is convolution!")


# Check if file exists
if os.path.exists(image_path):
    # Load and convert to grayscale
    original_image = Image.open(image_path).convert('L')
    gray_image = np.array(original_image)
    print("Successfully loaded cat image")
else:
    # Create a random image if cat image doesn't exist
    gray_image = (np.random.rand(100, 100) * 255).astype(np.uint8)
    print("Cat image not found, using random image instead")

# Create 15x15 mean kernel for stronger blur effect
blur_kernel = np.ones((15, 15)) / 225  # 225 = 15x15

# Apply convolution (blur the image)
blurred_image = simple_conv2d(gray_image.astype(float), blur_kernel)

# Display original and blurred images
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 6))

ax1.imshow(gray_image, cmap='gray')
ax1.set_title('Original Cat Image')
ax1.axis('off')

ax2.imshow(blurred_image, cmap='gray')
ax2.set_title('Strongly Blurred Cat Image')
ax2.axis('off')

plt.show()

print(f"Original image shape: {gray_image.shape}")
print(f"Blurred image shape: {blurred_image.shape}")
print("Blur kernel size: 15x15")

这是最普通的卷积进行图像处理，卷积核是 3 × 3 3 \times 3 3×3 且9个值相加为1，相当于对图像做模糊处理。

这个时候如果把卷积核改一下：

py 复制代码

vertical_kernel = np.zeros((3, 3))
vertical_kernel[:, 2] = 1
vertical_kernel[:, 0] = -1

我们要理解，卷积核是在计算相似度，上面 vertical_kernel是很经典的边缘检测卷积核

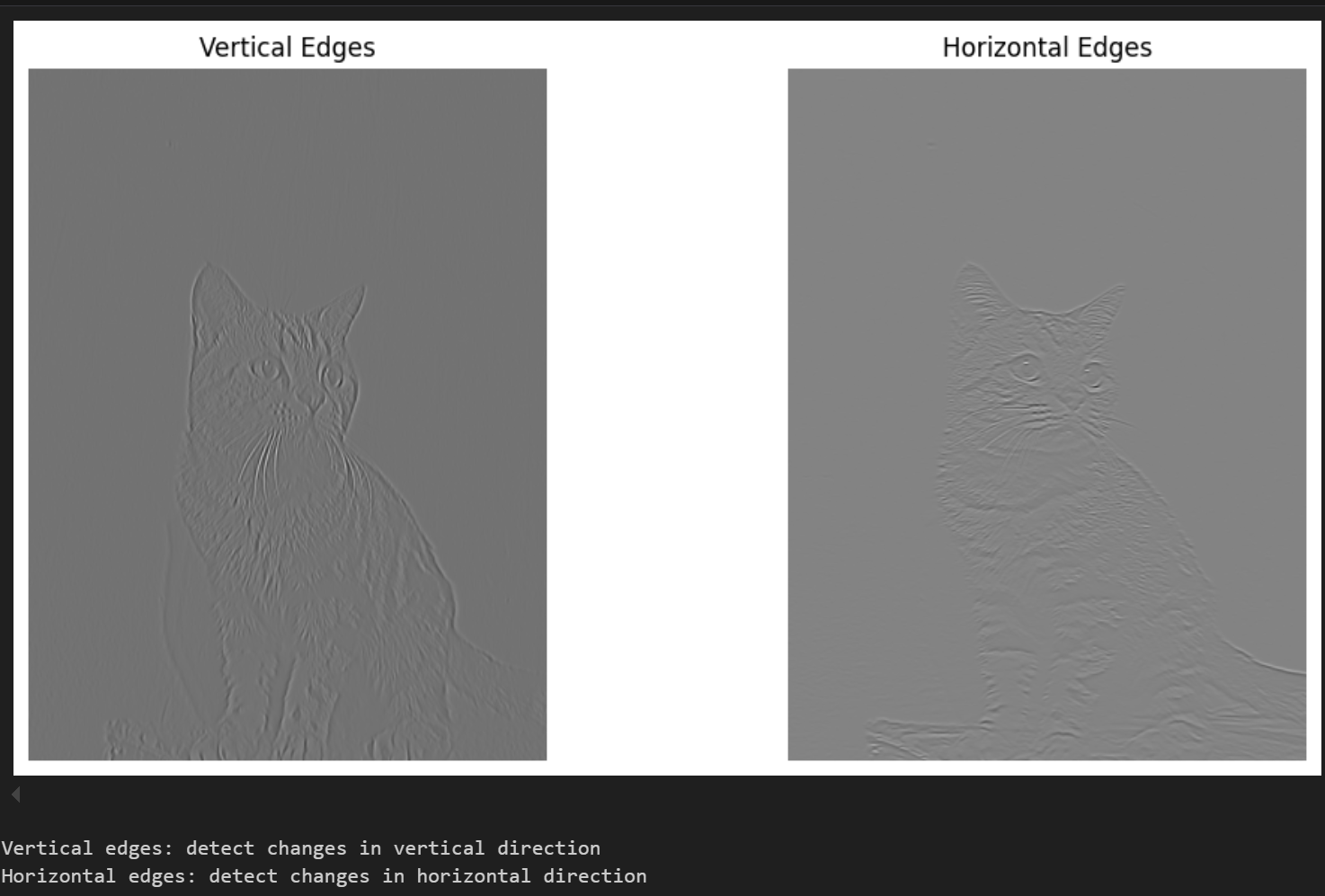

− 1 0 1 − 1 0 1 − 1 0 1 \] \\begin{bmatrix} -1 \& 0 \& 1 \\\\ -1 \& 0 \& 1 \\\\ -1 \& 0 \& 1 \\end{bmatrix} −1−1−1000111 场景1：遇到平坦区域，比如纯白图像像素是 m = \[ 10 10 10 10 10 10 10 10 10 \] m = \\begin{bmatrix} 10 \& 10 \& 10 \\\\ 10 \& 10 \& 10 \\\\ 10 \& 10 \& 10 \\end{bmatrix} m= 101010101010101010 ，运算 v e r t i c a l k e r n e l ⋅ m = 0 vertical_kernel \\cdot m = 0 verticalkernel⋅m=0，说明这里什么特征也没有。 场景2：遇到有垂直边界（左边暗右边亮） m = \[ 0 0 10 0 0 10 0 0 10 \] m = \\begin{bmatrix} 0 \& 0 \& 10 \\\\ 0 \& 0 \& 10 \\\\ 0 \& 0 \& 10 \\end{bmatrix} m= 000000101010 ，运算 v e r t i c a l k e r n e l ⋅ m = 30 vertical_kernel \\cdot m = 30 verticalkernel⋅m=30，说明一定有一条竖线。 所以，卷积核就是在图片上滑来滑去，一旦现在区域和卷积核长得像（特征匹配），它就输出一个大数字（激活），如果长得不像，就输出0。 > 可以运行 AI_Code/03-convolution.ipynb 看结果 > ![模糊处理](https://i-blog.csdnimg.cn/direct/d1c3b8bf1ab840cda8a9ca0d4ad7b59b.png) > ![纵向、横向轮廓](https://i-blog.csdnimg.cn/direct/73b93cc3dba64b18addc31434ff92d29.png) ### 3. 相关问题 **1. 1 × 1 1 \\times 1 1×1 卷积核有什么用？** 三个核心作用： 1. 跨通道信息交互：普通卷积是在空间上聚合信息，而 1 × 1 1 \\times 1 1×1 实在通道维度上做全连接，把不同通道在同一个像素位置的信息融合在了一起。（图像RGB三通道，卷积核实际上是立体的 3 × 3 × 3 3 \\times 3 \\times 3 3×3×3，三个通道卷积核会相加得到最后的值） 2. 升维或降维：通过改变输出通道数 C o u t C_{out} Cout，我们可以极大地降低计算量。例如 ResNet 的 Bottleneck结构，先用 1 × 1 1 \\times 1 1×1 把256维降到64维（节省算力），中间用 3 × 3 3 \\times 3 3×3 处理，最后再用 1 × 1 1 \\times 1 1×1 升回256维。 3. 增加非线性：虽然卷积核小，但是后面接的ReLU不会少。再不损失空间分辨率的情况下，增加了一次非线性激活，增加了网络的表达能力。 **2. 计算一个卷机层的参数量，假设输入是 28 × 28 × 128 28 \\times 28 \\times 128 28×28×128 ，使用 3 × 3 3 \\times 3 3×3 的卷积核，输出通道是256，如果使用同等维度的全连接层，参数量会差多少？** 回答模板： 1. 卷积层参数计算：卷积核的参数只与核大小核输入/输出通道数有关，与图片长宽(28\*28)无关，所以公式： ( K × K × C i n + 1 b i a s ) × C o u t (K \\times K \\times C_{in} + 1_{bias}) \\times C_{out} (K×K×Cin+1bias)×Cout 计算： ( 3 × 3 × 128 + 1 ) × 256 ≈ 294912 (3 \\times 3 \\times 128 + 1) \\times 256 \\approx 294912 (3×3×128+1)×256≈294912（大约30w参数） 2. 全连接层参数计算：全连接层需要把输入Flatten，输入维度： 28 × 28 × 128 ≈ 100000 28 \\times 28 \\times 128 \\approx 100000 28×28×128≈100000, 输出维度（为了保持信息量同级）： 28 × 28 × 256 ≈ 200000 28 \\times 28 \\times 256 \\approx 200000 28×28×256≈200000。权重矩阵： 10 5 × 2 ⋅ 10 5 = 2 ⋅ 10 10 10\^5 \\times 2 \\cdot 10\^5 = 2 \\cdot 10\^{10} 105×2⋅105=2⋅1010（200亿参数） 3. 全连接层的参数量是卷积层近10万倍，所以卷积就是利用图像的局部性核平移等变性来实现权值共享。 **3. 架构直觉，为什么现在网络（如VGG）都喜欢用小的 3 × 3 3 \\times 3 3×3 卷积核，而不是大的如 7 × 7 7 \\times 7 7×7 ?** 这里基于2个维度的考量：等效感受野（Receptive field equivalent，翻译很难懂 =_=）和参数效率。 1. 等效感受野：堆叠2个 3 × 3 3 \\times 3 3×3 的卷积层，其感受野等于1个 5 × 5 5 \\times 5 5×5 的卷积层。堆叠3个等效于 7 × 7 7 \\times 7 7×7 的卷积层 2. 参数更少： * 2个 3 × 3 3 \\times 3 3×3 : 2 × ( 3 × 3 × C 2 ) = 18 C 2 2 \\times (3 \\times 3 \\times C\^2 ) = 18C\^2 2×(3×3×C2)=18C2 * 1个 5 × 5 5 \\times 5 5×5 : 1 × ( 5 × 5 × C 2 ) = 25 C 2 1 \\times (5 \\times 5 \\times C\^2 ) = 25C\^2 1×(5×5×C2)=25C2 * 结论：用小核堆叠，参数量更少 3. 非线性更多：用2层可以多夹一层ReLU，也就是多一层非线性变换，网络的拟合能力比单纯的一层 5 × 5 5 \\times 5 5×5 线性层更强。 **4. 卷积具有"平移不变性"吗** 卷积层具有的是"平移等变性"，而不是"平移不变性"。 1. 平移不变性，是不管输入怎么移动，输出都不变 2. 平移等变性，是输入图像如果向右平移，卷积后的特征也会向右平移，卷积层回忠实地记录位置的变化。
