一、为何需要独立的过压保护芯片？
（一）第一道防线与最后屏障
专用 USB 过压保护芯片实现的是物理层面的实时响应保护。它如同一个高速电压比较器，一旦检测到电压超过预设安全阈值（如 6V、12V 或 24V），无需任何协议握手或软件指令，就能在 50-100 纳秒级的极短时间内切断电路通路，响应速度远超集成保护功能，为后端设备构建起第一道、也是最后一道关键安全屏障。
（二）应对各类突发电压风险
热插拔浪涌：物理插拔 USB 接口时，极易产生瞬间的高压尖峰，可能冲击设备电路，造成元件损坏。
劣质适配器故障：充电器内部开关电源若出现故障，可能直接输出异常高压，对设备造成致命伤害。
线缆短路 / 交叉：劣质线缆内部线路短路，可能导致 VBUS 与高压数据线（如 CC 线）意外连通，引发电压异常，威胁设备安全。
静电放电：ESD（静电放电）事件可能引入高压脉冲，虽需额外搭配 TVS/ESD 管辅助防护，但过压保护芯片仍是前端核心防护力量。
这些突发且剧烈的电压威胁，可能对 USB 口后端电路造成毁灭性伤害，必须依靠前端专用的过压保护芯片来针对性应对。
二、USB 过压保护芯片的核心工作原理与特性
这类芯片通常串联在设备的 USB 电源输入通路上，通过精准监测与快速响应，实现对设备的安全防护，其核心工作逻辑与关键特性如下：
（一）核心工作机制
1.实时监测：持续采样 VIN（输入电压）数据，全程不间断监控电压变化状态。
2.阈值判断：将采样到的电压值与芯片内部精密基准电压（常见为 5.8V、6.1V 等）进行实时对比，精准识别电压是否异常。
3.快速动作：当输入电压超过预设的过压保护阈值（OVP Threshold），立即关闭内部的 MOSFET 开关，切断向后端设备的供电，避免高压对后端元件造成侵害。
4.自恢复或锁存：芯片在故障（如过压）移除后，会自动恢复供电（Auto-Recovery）；（三）关键性能指标
1.过压保护阈值：保护触发电压的精确定义，常见规格有 5.8V、6.1V、6.8V 等，需根据后端电路的耐压能力选择适配型号，确保保护既及时又不影响正常供电。
2.响应时间：这是硬件保护的核心优势，通常在 1 微秒（μs）以内，能瞬间应对突发过压，最大程度降低高压对设备的影响时间。

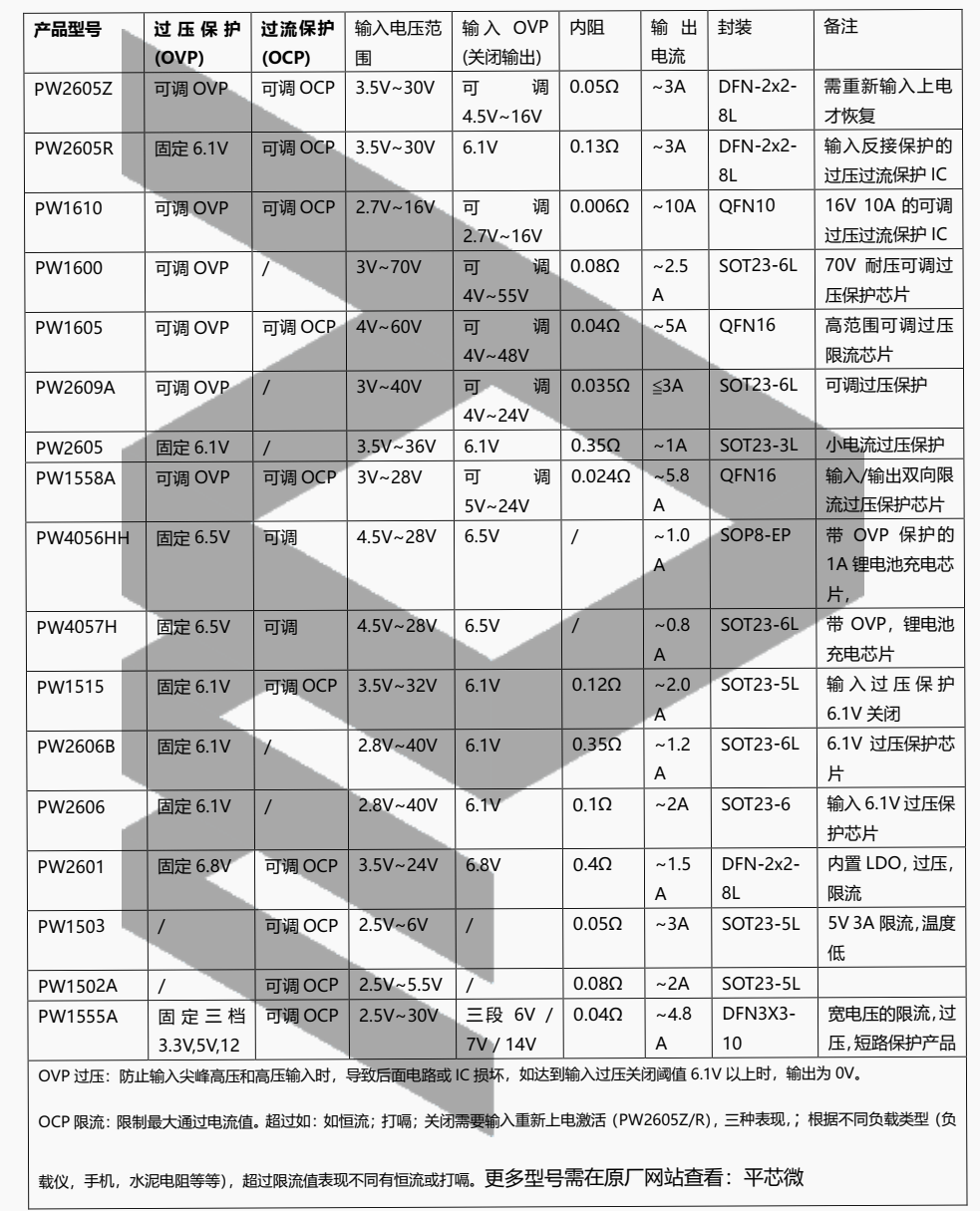

3.耐受电压：芯片本身可承受且不损坏的最高瞬态电压，部分型号可达 28V、36V。例如 PW2609A、PW2606、PW2605 芯片的输入耐压为 40V，可满足常规设备的防护需求；PW1600 芯片耐受电压更高达 70V，适用于特殊高压风险场景。
4.导通电阻：保护芯片内部开关打开时的电阻，阻值越低越好，能有效减少功率损耗和设备运行时的发热。典型型号参数：PW2609A（35mΩ）、PW2606（100mΩ）、PW2605（350mΩ）。
5.额定电流：芯片支持的最大工作电流，常见规格有 1A、2A、3A、5A 等，可满足不同设备的供电需求，包括快充场景下的大电流输出要求。典型型号参数：PW2609A（3A）、PW2606（2A）、PW2605（1A）。
（四）核心功能定位
过压保护芯片的核心职责是 "保安全"：无论前端电路出现何种电压异常，都能通过快速切断供电通路，确保输送到后端电路芯片的电压始终处于安全范围内，从根本上防止后端核心芯片因过压被烧毁，为设备的稳定运行提供关键安全保障。
