Redis 进阶（六）—— 集群

5. 集群

5.1 引入

广义上的集群：只要是多台机器，构成了分布式系统，都可以称为是一个 "集群"。

狭义上的集群：redis 的集群模式，该模式主要是解决，存储空间不足的问题，即拓展存储空间。

前面的哨兵每一个节点都存储了整个数据，存储的范围有限。

redis 的集群模式，即完整的数据，每个机器（每个机器还要配从节点）分别存一部分，这样能存储的数据量就提升了。

5.2 数据划分方式

如果数据被划分到 3 套存储机器（假定一主二从）上，那么这里的一套机器及数据称为一个分片。

主流分片方式有三种：

5.2.1 哈希求余

原理类似于散列表，假定有三个分片，编号 0，1，2。

对要插入的数据的 key （redis 都是键值对数据结构）计算hash 值（例如使用 md5），然后将值对 3 取余，余数即为该 key 所在的分片。

md5 是一个广泛使用的 hash 算法，其结果是一串 16进制的数字。

特点：

结果定长 ------ 无论原字符串有多长，结果都一样长。

计算结果分散 ------ 字符串即使差别很小，对应结果也相差甚远

计算结果不可逆 ------ 即通过 md5 得到结果后，很难通过结果还原原始字符串，因而可以用于加密

缺点：扩容成本高。

现实中随着业务的增长，数据也会变多，原先的片数不足以支持，就要增加分片，扩大容量。

但是分片数增加了，之前数据的哈希求余的结果就会改变，因而就要对所有的 key 重新计算，重新分配。

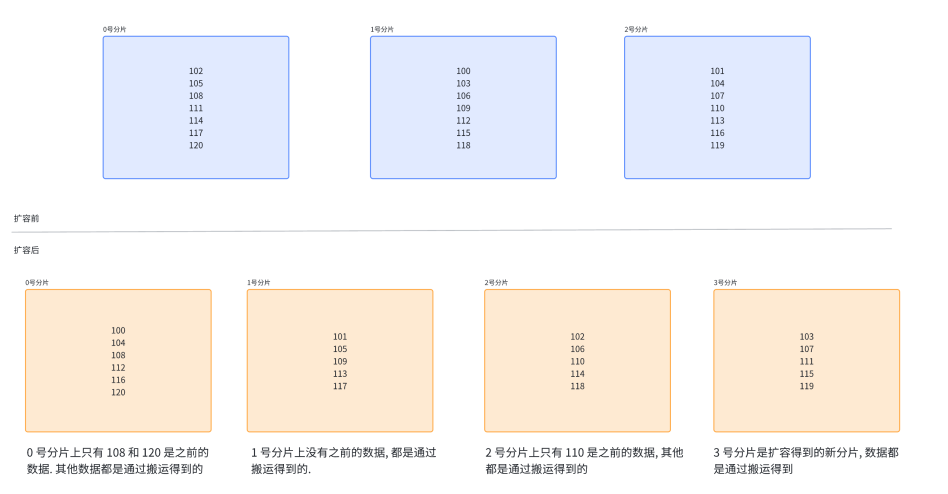

就像上图这样（一共 20 个 key），扩容后只有三个 key 所在分片不变，其余全部都要搬运。

如果有 20 亿数据，就要搬运 17 亿数据，这开销可不小。现实中如果真有这样的扩容，往往不能在生产环境中直接操作，只能再搞 4 台（以上图为例），从这三台中迁移数据，而不是这三台之间相互搬运。迁移完成，用新的这四台，替换旧的那三台。

但是这样，就要更多的机器，这些机器都要再提前配置，同样成本不低。

5.2.2 一致性哈希算法

前面的哈希求余，key 属于哪个分片是交替的，而一致性哈希中，key 属于哪个分片是连续的。

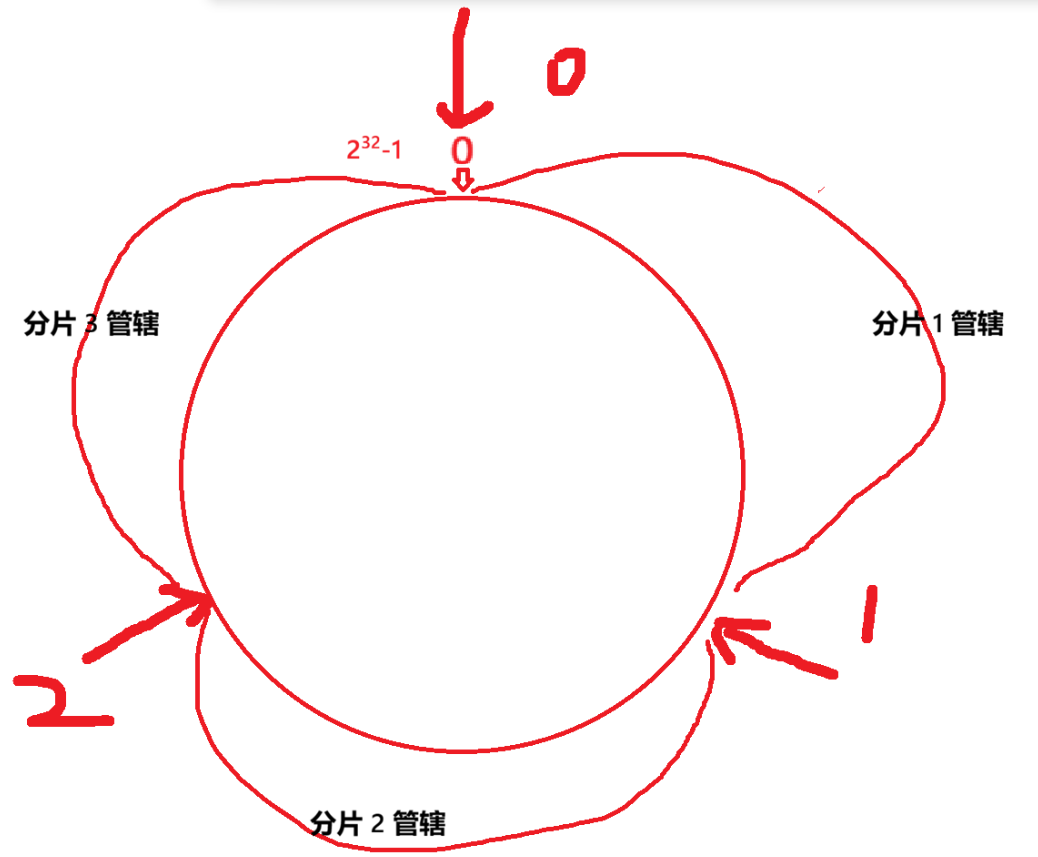

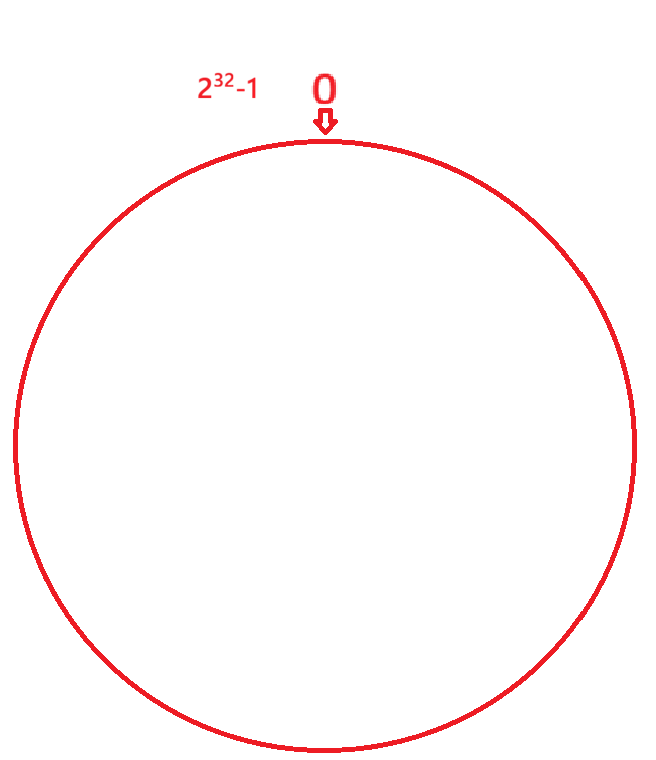

将 0 - 2^32-1 这个数据空间，映射到圆环上，数值顺时针递增。

假设有三个分片（编号 0，1，2），将分片放到圆环的某个位置上（尽量将圆等分）

key 通过 hash 函数计算得到 hash 值后，从该值于圆上所在位置，顺时针找到的第一分片，就是 key 所属分片。

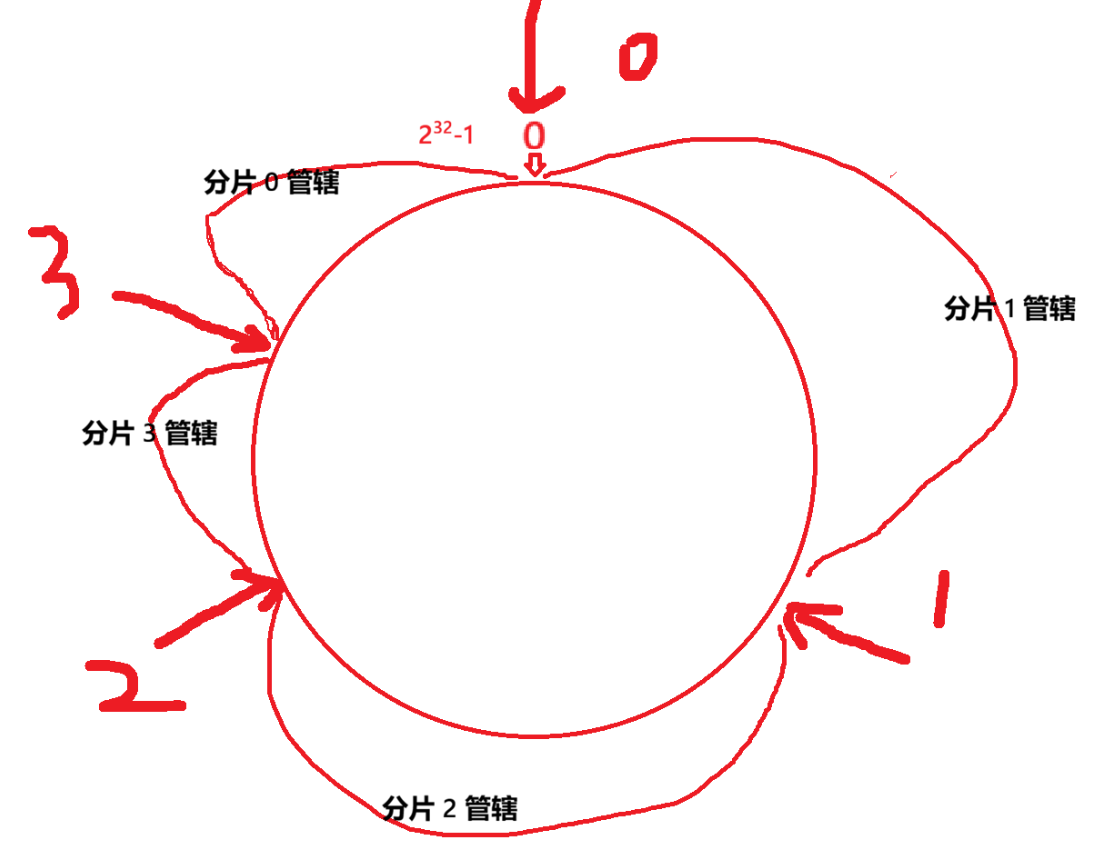

扩容时，原有分片位置不动，只要在环上，新添一个分片即可。如下：

这样扩容时，1 & 2 分片上的数据，不用动，只要动 0 号分片是即可。

一致性哈希

优点：大大降低扩容时，搬运数据的规模，提高了扩容操作的效率

缺点：数据分配不均，一些机器上数据多，一些机器上数据少。

5.2.3 哈希槽分区算法

该算法是 redis 采用的分片算法，本质是前两种的结合。

bash 复制代码

hash_slot = crc16(key) % 16384

crc16 是一种 hash 算法
16384 = 16 * 1024 即 2 ^ 14

把 hash 值映射到 16384 个槽位上（【0，16383】），然后将这些槽位比较均匀的分配给每一个分片，分片都有一个 16384 个bit 位的位图（2048 个字节，即 2 KB 大小），用于记录自己持有哪些槽位。

假定三分片，一种可能的分片方式

0号：【0，5461】共 5462 个槽位

1号：【5462.10923】共 5462 个槽位

2号：【10924，16383】共 5460个槽位

注：分片持有的槽位不一定要连续

需要扩容时，需要将原有槽位进行重新分配即可，例如：每个分片都拿出一部分给新片。

相关问题

实际中 redis 集群最大有 16384 个分片吗？
- 如果一个分片一个槽位，那么数据很难均匀分布，redis 作者建议分片数超过 1000 个。
为什么是 16384 个槽位？
- 节点间通过心跳包通信，里面包含了该节点持有哪些槽位（位图），16384（16k）个槽位，位图大小位 2KB；如果槽位更多如 65536，就是 8 KB 大小了；虽然对内存来说不算什么，但是在心跳包的网络通信中是个不小的开销
- redis 集群一般不超过 1000 个分片，16384（16k）对于 1000 个分片来说够用了，同时对应位图的体积也不至于很大

5.3 基于 docker 的集群搭建

由于只有一台服务器，所以用 docker 来进行集群搭建，每一个节点都是一个容器。

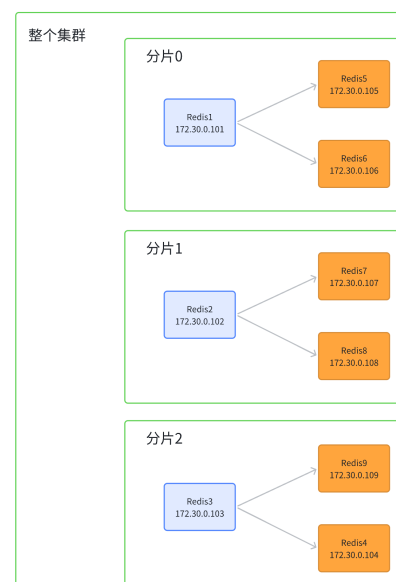

要部署的集群结构如下：

一共 11 个 redis 节点，9 个用于集群搭建，剩下 2 个用于演示扩容。

记得将之前启动的 redis 容器停掉。

5.3.1 前置准备

目录结构

bash 复制代码

redis-cluster/
├── docker-compose.yml
└── generate.sh

创建对应文件夹和文件，

bash 复制代码

mkdir redis-cluster
cd redis-cluster/
touch generate.sh
touch docker-compose.yml

linux上，这个 .sh 文件称为 "shell 脚本"。

linux 是通过一些命令进行操作的，这就可以将命令写到一个文件里，进行批量执行，同时还能加入条件，循环，函数等机制。这个就是 shell 脚本。

要创建的 11 个 redis 节点，这些 redis 的配置文件内容，大同小异，所以就可以用脚本来批量生成。

shell 文件内容

bash 复制代码

for port in $(seq 1 9); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.10${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done

# 注意 cluster-announce-ip 的值有变化.
for port in $(seq 10 11); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.1${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done

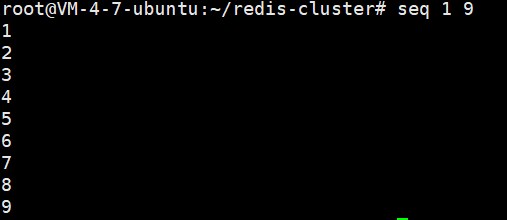

for port in $(seq 1 9); \ 类似于 java 中的 for each 循环，seq 是 linux 中的一个命令，（seq 1 9） 即，生成【1，9】

所以，这里就是 port 从 1 到 9 循环 9 次。
\ 是续行符，就是将下一行内容，和当前行合并。因为 shell 默认情况，要求所有代码都写在一行，但这写起来太难受了，所有用 \ 进行续行。

do & done shell 中用 {} 表示变量，不是表示代码块，对于 for，用 do 和 done 表示代码块的开始和结束。

redis${port} shell 中拼接字符串直接写在一起，不需要用 + 拼接。

bash 复制代码

cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.10${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379

cluster-enabled yes 开启集群模式
cluster-config-file nodes.conf 不用手动写，redis 自动生成，后续启动节点后，会配置一些 redis 集群信息
cluster-node-timeout 5000 超时时间
cluster-announce-ip 172.30.0.10${port} 用来告诉集群其他节点到哪个 ip 找自己
cluster-announce-port 6379 节点自己的业务端口
cluster-announce-bus-port 16379 节点自己的总线端口 。集群管理的信息交互就是通过该端口，也称 管理端口。

业务端口：用于业务数据通信，响应 redis 客户端请求

管理端口：用于一些完成管理任务的通信，例如：某分片的主节点挂了，要让从节点晋升，就要通过该端口进行操作

这里的 ip ，port 就是 redis 节点在 docker 容器中的 ip，port（注：要在 yml 中配置对应静态）

运行结果

bash 复制代码

bash generate.sh

docker-compose 文件配置

yml 复制代码

version: '3.7'
networks:
  mynet:
    ipam:
      config:
        - subnet: 172.30.0.0/24
services:
  redis1:
    image: 'redis:5.0.9'
    container_name: redis1
    restart: always
    volumes:
      - ./redis1/:/etc/redis/
    ports:
      - 6371:6379
      - 16371:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.101
  redis2:
    image: 'redis:5.0.9'
    container_name: redis2
    restart: always
    volumes:
      - ./redis2/:/etc/redis/
    ports:
      - 6372:6379
      - 16372:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.102
  redis3:
    image: 'redis:5.0.9'
    container_name: redis3
    restart: always
    volumes:
      - ./redis3/:/etc/redis/
    ports:
      - 6373:6379
      - 16373:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.103
  redis4:
    image: 'redis:5.0.9'
    container_name: redis4
    restart: always
    volumes:
      - ./redis4/:/etc/redis/
    ports:
      - 6374:6379
      - 16374:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.104
  redis5:
    image: 'redis:5.0.9'
    container_name: redis5
    restart: always
    volumes:
      - ./redis5/:/etc/redis/
    ports:
      - 6375:6379
      - 16375:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.105
  redis6:
    image: 'redis:5.0.9'
    container_name: redis6
    restart: always
    volumes:
      - ./redis6/:/etc/redis/
    ports:
      - 6376:6379
      - 16376:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.106
  redis7:
    image: 'redis:5.0.9'
    container_name: redis7
    restart: always
    volumes:
      - ./redis7/:/etc/redis/
    ports:
      - 6377:6379
      - 16377:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.107
  redis8:
    image: 'redis:5.0.9'
    container_name: redis8
    restart: always
    volumes:
      - ./redis8/:/etc/redis/
    ports:
      - 6378:6379
      - 16378:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.108
  redis9:
    image: 'redis:5.0.9'
    container_name: redis9
    restart: always
    volumes:
      - ./redis9/:/etc/redis/
    ports:
      - 6379:6379
      - 16379:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.109
  redis10:
    image: 'redis:5.0.9'
    container_name: redis10
    restart: always
    volumes:
      - ./redis10/:/etc/redis/
    ports:
      - 6380:6379
      - 16380:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.110
  redis11:
    image: 'redis:5.0.9'
    container_name: redis11
    restart: always
    volumes:
      - ./redis11/:/etc/redis/
    ports:
      - 6381:6379
      - 16381:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.111

yml 文件内容如上。

内容字段讲解

yml 复制代码

networks:
  mynet:
    ipam:
      config:
        - subnet: 172.30.0.0/24

这个是为这个局域网分配了一个网段，方便后续创建静态 ip 和前面对应。

172.30.0.0/24 24 指子网掩码左边 24 位是 1，右边 8 位为 0，即 255.255.255.0。8 位主机位，意味着除了 172.30.0.0 网络地址，172.30.0.255 广播地址，一共可以给 254 个主机分配地址。

yml 复制代码

networks:
      mynet:
        ipv4_address: 172.30.0.111

容器在网段中的地址。

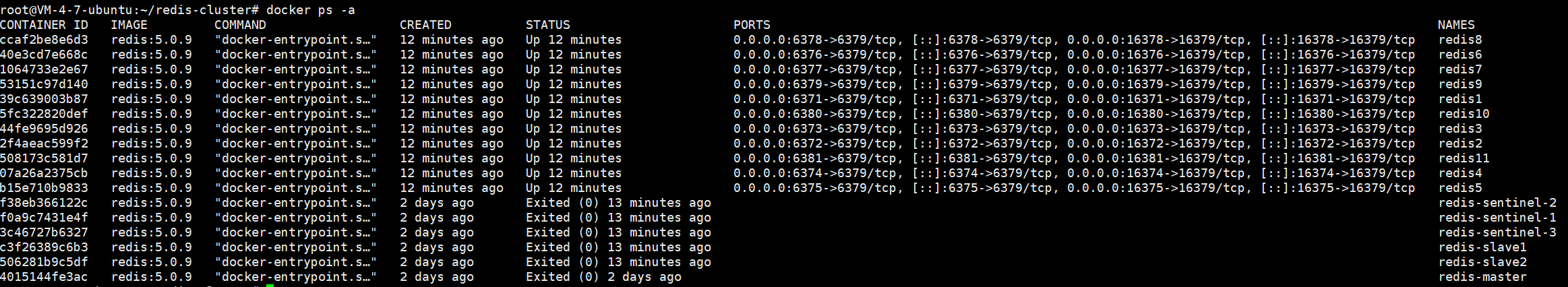

启动容器，docker-compose up -d 。

5.3.2 构建集群

bash 复制代码

redis-cli --cluster create 172.30.0.101:6379 172.30.0.102:6379 172.30.0.103:6379 172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379 172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379 --cluster-replicas 2

-- cluster create 表示创建集群。后面是集群中每个节点的 ip 地址。

--cluster-replicas 2 表示每个主节点有两个从节点

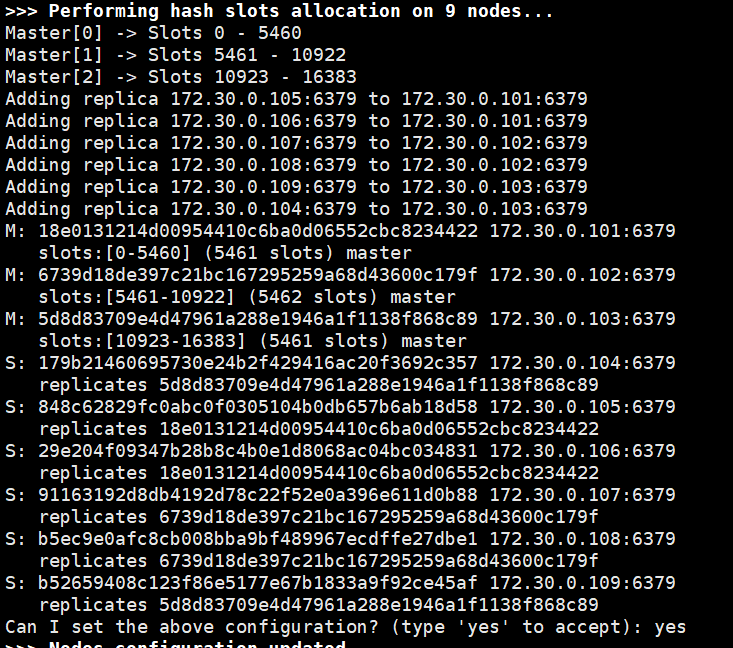

运行之后，它会告诉你接下来集群中槽位的分配方式，和节点间主从关系。但是只有 yes 之后，才会真正执行。

集群搭建好后，这九个节点就是一个整体了，连上其中任意一个就相当于连上集群。

此前，配置了静态 ip 和端口映射，因而采用下面任意一种连接方式均可

bash 复制代码

#方式一
redis-cli -h 172.30.0.101 -p 6379
#方式二
redis-cli  -p 6379

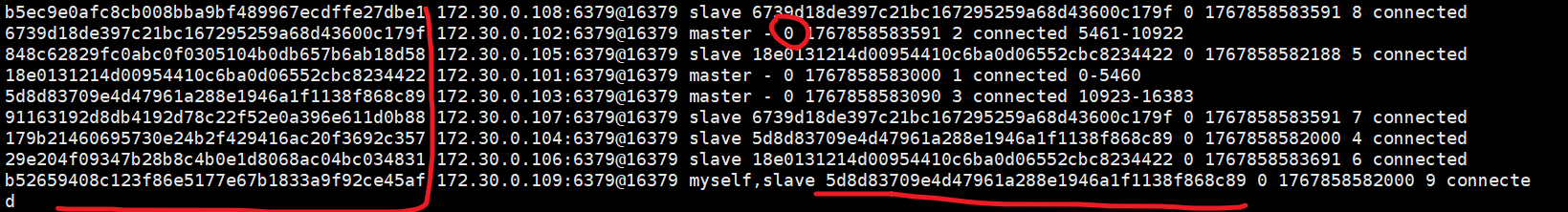

使用 cluster nodes 命令即可查看当前集群的相关信息

前面的一串是节点的身份标识，后面的一串是从节点的主节点的身份标识，主节点是 0。在 master 节点后还会显示持有的槽位。

这时候还不能直接在里面操作数据，就像下图

如果当前的 key 不属于该分片，就会提示应该在哪个分片。

解决措施：在启动的时候，加上 -c 选项，redis 客户端就会根据 key 所属槽位，自动匹配分片，并且换到对应客户端。

5.4 故障转移

集群中出现节点挂了的情况，怎么办？

如果是从节点，则没有什么问题。

如果是主节点，就要进行处理，因为只有主节点才能处理写操作。在从节点上写，redis 会自动将写重定向到主节点，并不是从节点真的能写了。

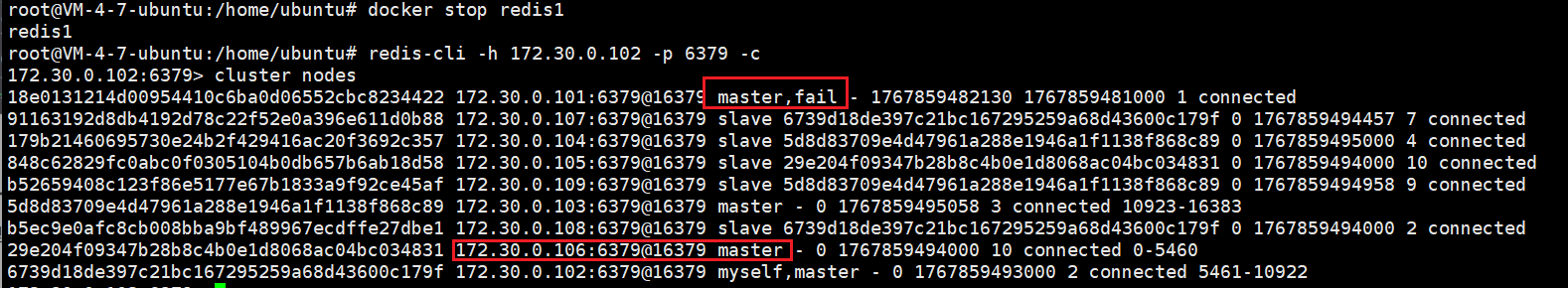

关掉主节点 redis1 ，模拟挂了的情况。发现集群中 redis1 的信息显示为 fail，而从节点 172.30.0.106 成为了新的主节点。

这里的故障迁移和哨兵不太一样。

具体流程

故障判定------判定是否真挂了
- 节点间会发送心跳包，包里面除了 message type 属性，其他部分都是一样的。里面含有集群的配置信息（该节点的 id，节点属于哪个分片，是主还是从，从的话又从属于谁，持有的槽位的位图）
- 每个节点，每秒都会随机给一些节点发送 ping 包，不是全发，因为全发的话太多了，对网络压力不小。这里有九个节点，全发就要 8 * 9 = 72 组了。
- 假定 A，B 两个节点，当 A 给 B 发送 ping包后，B 一直没有回应；A 就会尝试重置和 B 的 TCP 连接。如果仍连接失败，就会将 B 标记为 PFAIL
- A 认为 B fail 后，就会通过 redis 内置的 gossip 协议 ，和其他节点交流，从其他节点处确定 B 的状态（每个节点都维护的有 "下线列表"，不同节点的 "下线列表" 可能不同）。
- 如果 A 发现集群中超一半节点，认为 B "PFAIL" ，就会将 B 标记为 "FAIL "，并通知其他节点，其他节点就会将 B 标为 FAIL
故障迁移
- 如果 B 是从节点，就不需要进行故障迁移，如果是主节点就会触发故障迁移。
1. 从节点判定自己是否有资格参选，如果主从节点之间太久没有通信（从节点数据和主节点数据相差太多），时间超过阈值，就失去竞选资格。
2. 具有资格的从节点，就会先休眠一定时间（时间 = 500ms 基础时间 + 【0，500】随机时间 + 排名*1000ms），offset 越大，排名越靠前，时间就短。
3. 如果有从节点醒了，其就会通知集群中其他节点进行拉票，但是只有主节点才有票资格，且每个只有一票
4. 当票数超过主节点数目的一半，该节点就会晋升为主节点（该节点自己负责执行 slaveof no one，并让没竞选上的从节点更改从属）
5. 同时，C 还会将自己成为主节点的消息，同步给集群中其他各个节点，其他节点就会更改自己保存的集群信息。

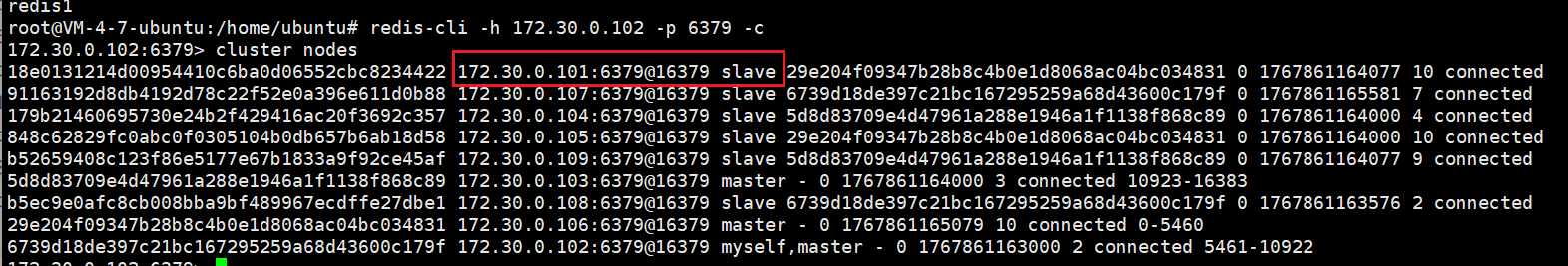

重启 redis1 节点，该节点就会以从节点的方式加入集群。

集群会宕机的情况

某分片的主从节点都挂了
某分片主节点挂了，但是没有从节点
超半数主节点挂了

5.5 集群扩容

新节点加入集群

bash 复制代码

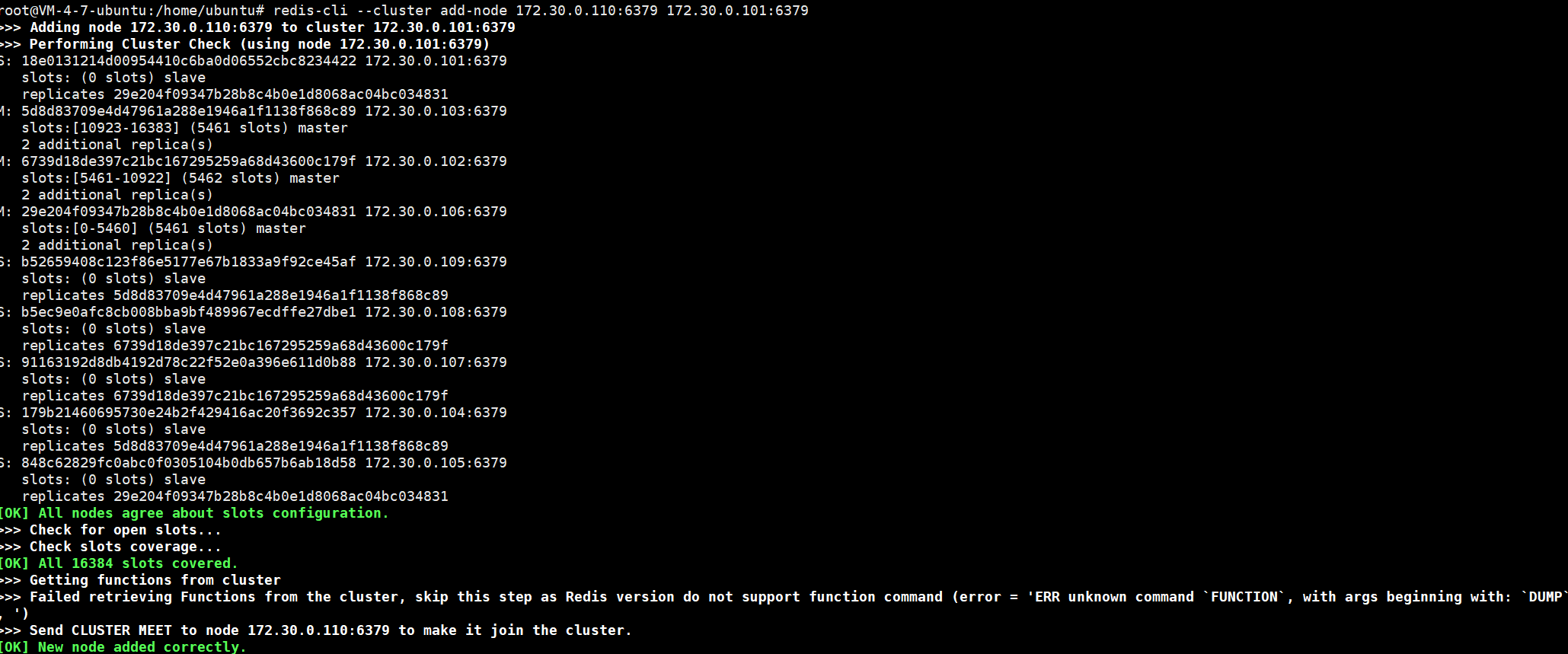

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

前一个是新节点地址，后一个集群中任意节点的地址。

进入任意一个 redis 客户端，可以看到该节点已成功加入集群中。

重新分配 slots（槽位）

bash 复制代码

redis-cli --cluster reshard 172.30.0.101:6379

注意是 reshard 切分 ，不是 reshared 重新分享 ，不要多写 e。

reshard 后面写集群中任意一节点的地址。

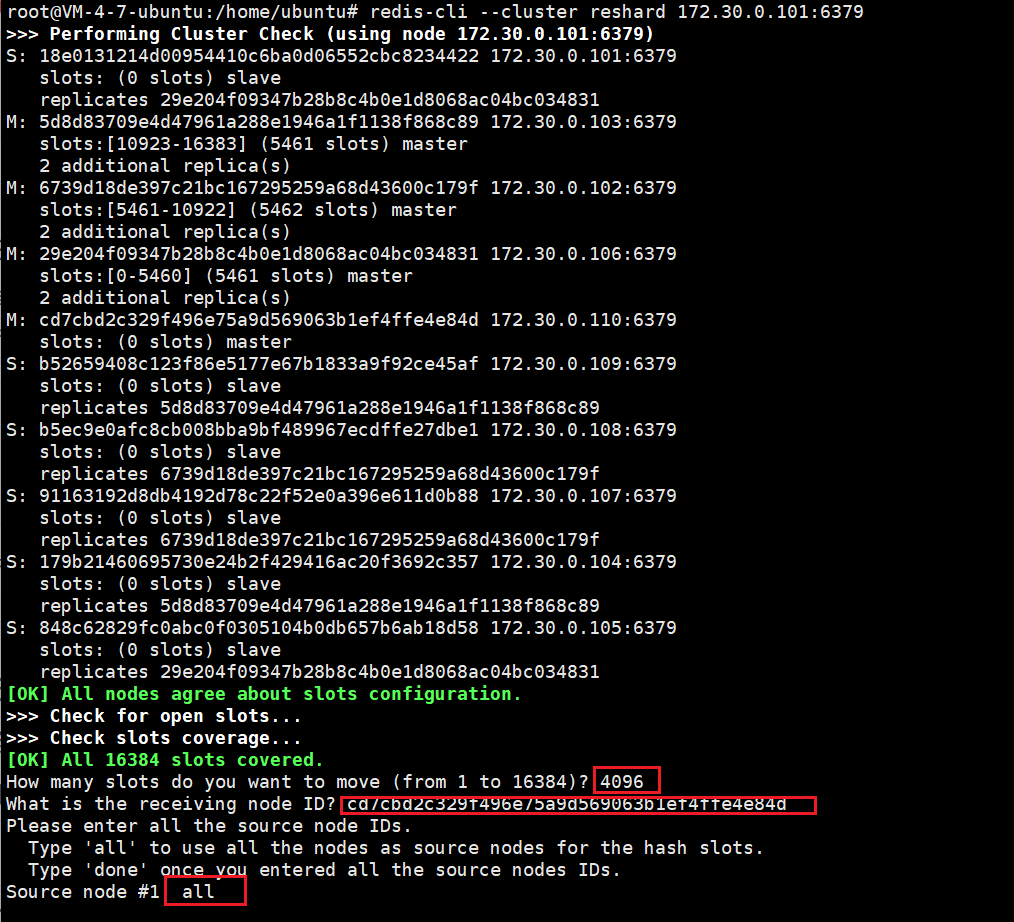

输入命令之后，如下：

首先，它会问你要移动多少个槽位，这里我们要均分，就填 4096。

然后，问你要将这些槽位移动到哪个节点，这里我们填写刚加入的节点的 id。

最后，会问你这些槽位你准备从哪些节点节点中取，这里我们填 all，即从其他所有节点中取。

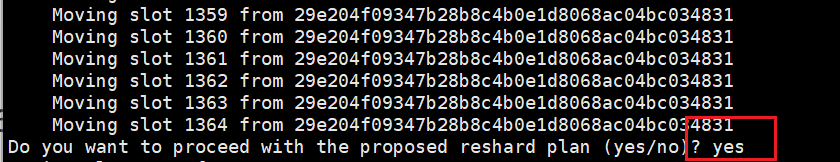

这之后，它会输出将要进行操作，yes 同意即可。

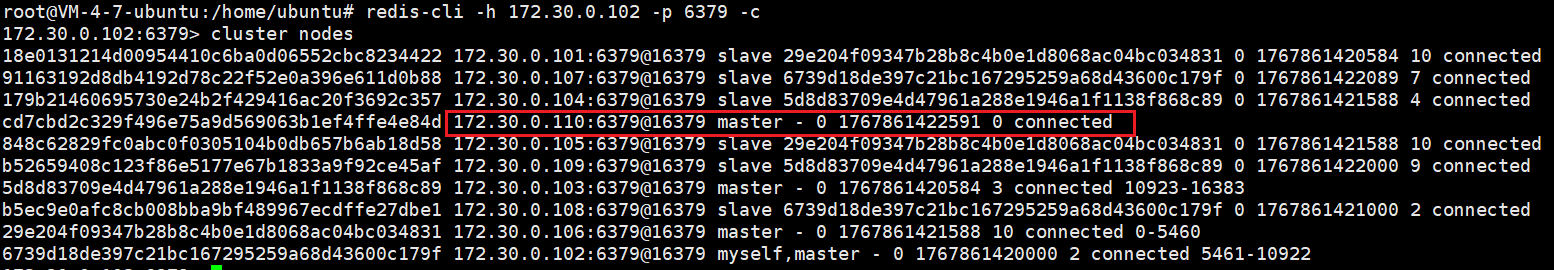

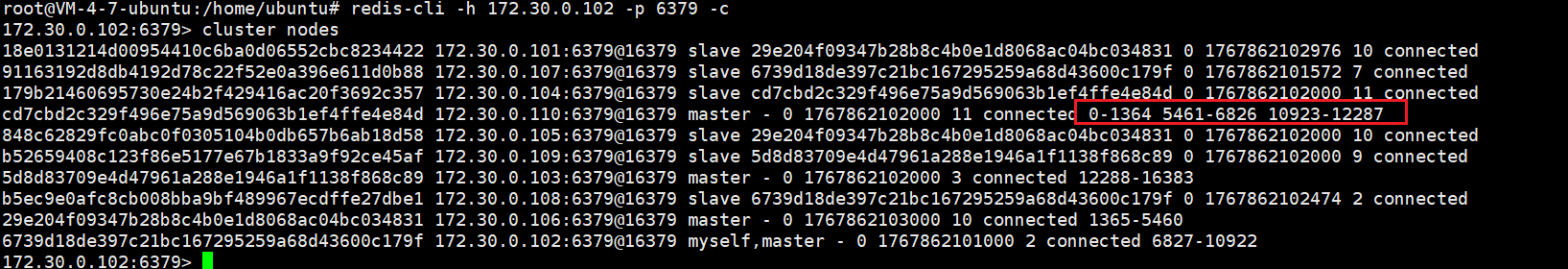

接入集群，可以看到新节点已经有槽位了

新节点添加从节点

bash 复制代码

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id [172.30.1.110 节点的 nodeId]

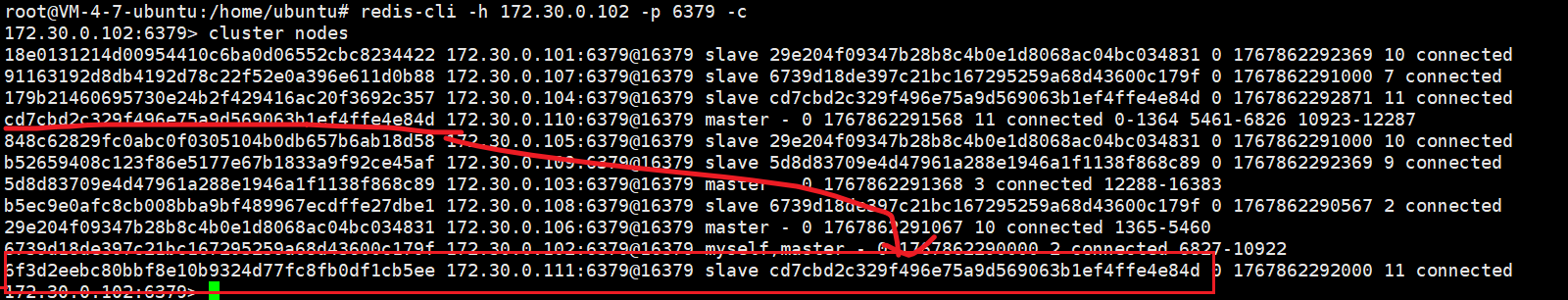

可以看到已经成功加入

5.6 集群缩容

实际中一般都是扩容，很少有缩容，所以了解即可。

一、 删除从节点

bash 复制代码

redis-cli --cluster del-node [集群中任⼀节点ip:port] [要删除的从机节点 nodeId]

二、重新分配 slots

要删除的主节点，有 4096 个 slots，就将这些槽位分成三份分给其他三个主节点（1365 + 1365 + 1366)，多一两个，少一两个槽位无所谓。

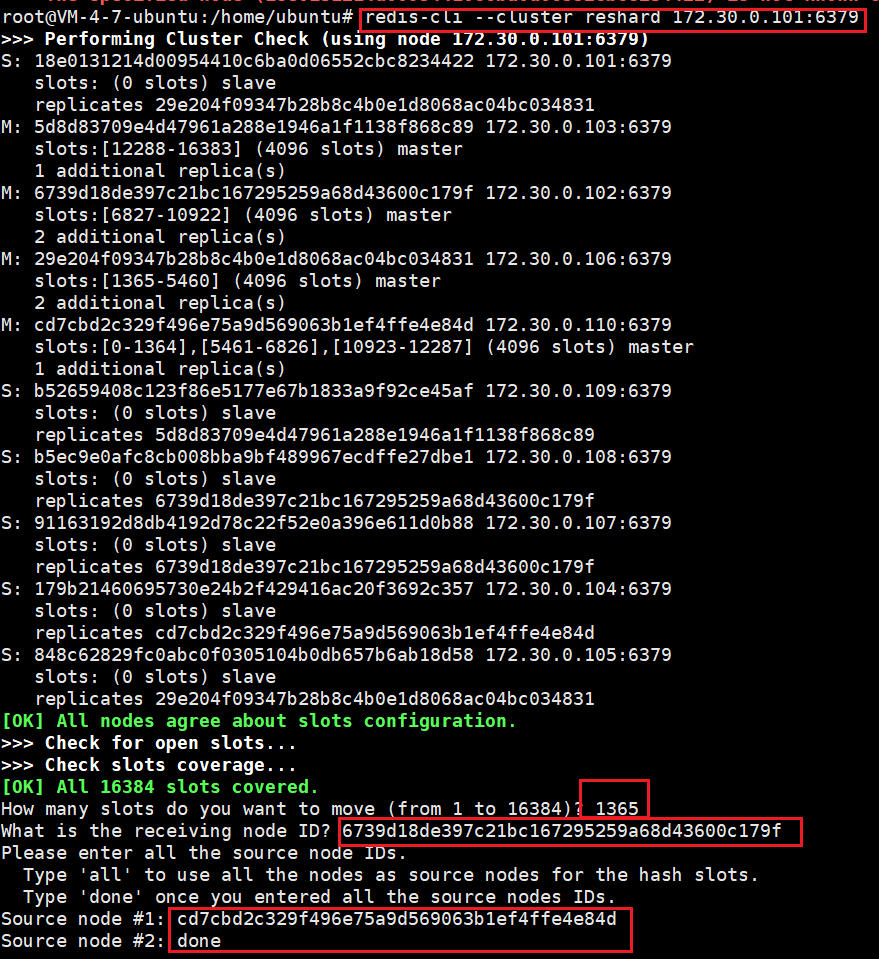

和前面分配槽位类似，这里只展示一个的处理。

三、删除主节点

bash 复制代码

redis-cli --cluster del-node [集群中任⼀节点ip:port] [要删除的从机节点 nodeId]
