S7-1200 CPU 与 S7-200 SMART S7通信（S7-1200 作为服务器）

S7-200 SMART CPU 固件版本 V2.0 及其以上，本体集成的 PROFINET 通信接口支持 S7 通信，可以通过向导或使用 GET/PUT 指令两种方式实现，最多可以建立 16 个 S7 连接，其中包括：8 个客户端，8 个服务器。

S7-1200 CPU 本体集成的 PROFINET 通信接口可以做 S7 通信的服务器。S7-1200 仅支持 S7 单边通信，做客户端仅需单边组态连接和编程，而做服务器端则只需准备好通信的数据即可。S7-1200 作为S7服务器，可以使用 6 个动态连接资源。

本文以 S7-200 SMART 作客户端通过向导的方式与 S7-1200 进行 S7 通信为例，加以说明。

硬件和软件需求及所完成的通信任务

硬件：

① S7-200 SMART 标准 CPU 固件版本 V2.5 （文档中S7-ST40 DC/DC/DC 订货号：6ES7288-1ST40-0AA0）

② S7-1200 CPU 固件版本 V4.4（文档中S7-1215 DC/DC/DC 订货号：6ES7215-1AG40-0XB0）

③ PC （带以太网卡），TP电缆(以太网电缆）

软件：

① STEP7-MicroWIN SMART V2.5

② TIA STEP7 V16

所完成的通信任务：

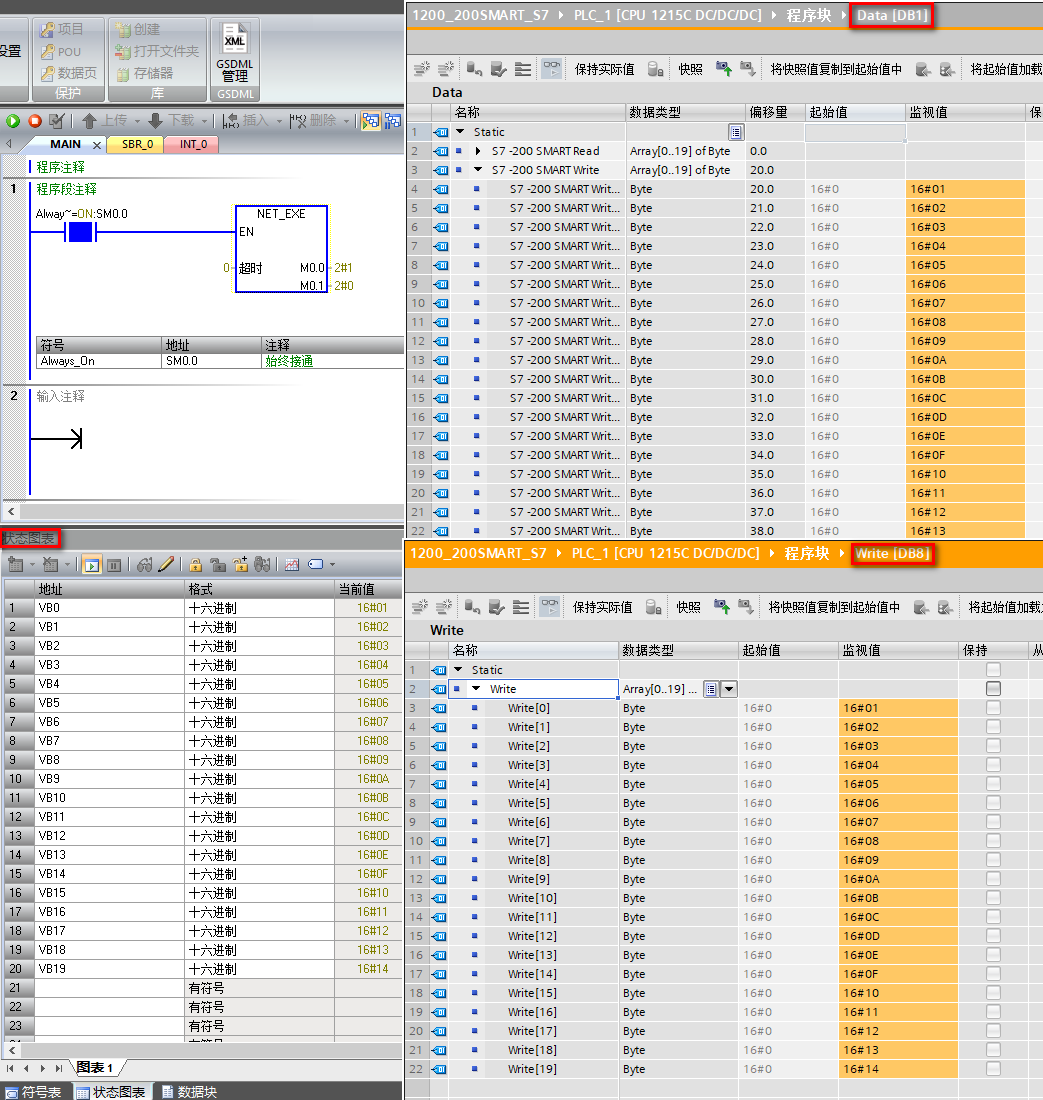

① S7-200 SMART 将 VB0 开始的连续 20 个字节中的数据发送到 S7-1200 通信数据区 DB8 中的 20 个字节中。

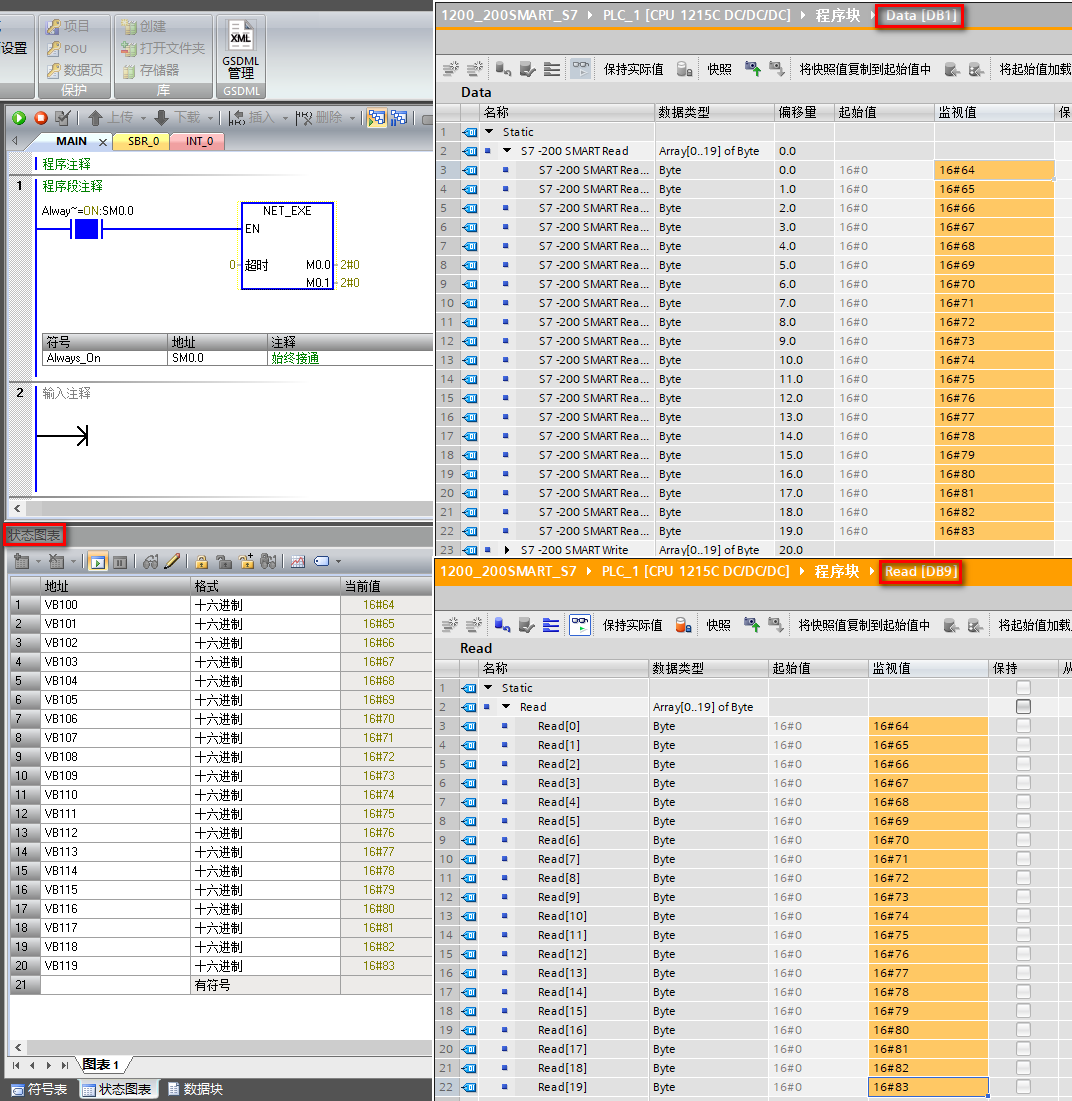

② S7-200 SMART 读取 S7-1200 DB9 中的 20 个字节数据并存储在 VB100 开始的连续 20 个字节中。

S7-1200侧组态和编程

1. 新建项目

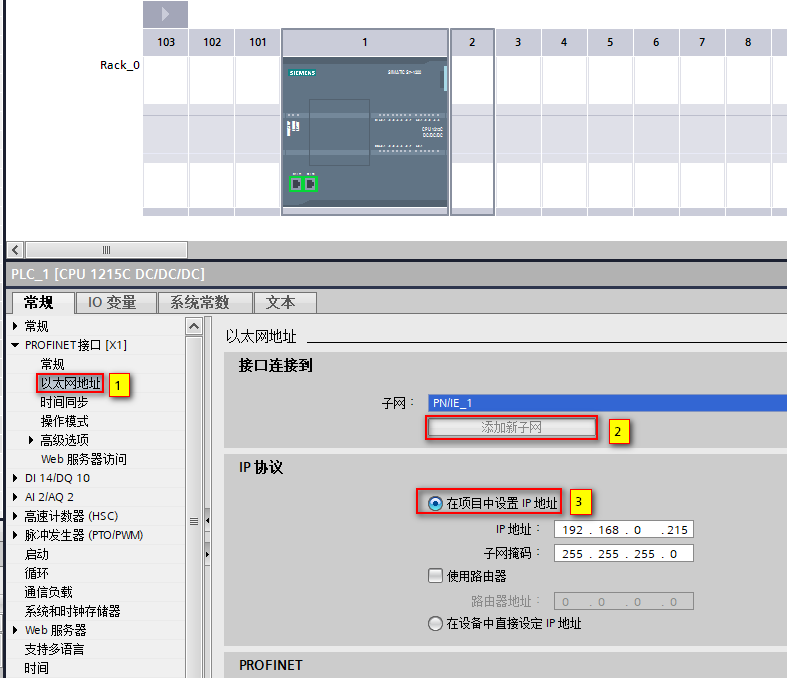

在项目中，添加 S7-1215 DC/DC/DC，并为其添加子网和分配 IP 地址，如图 1 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/53f07c6c48286752be3dac580e3ae6c0.png)

图1 S7-1215 DC/DC/DC

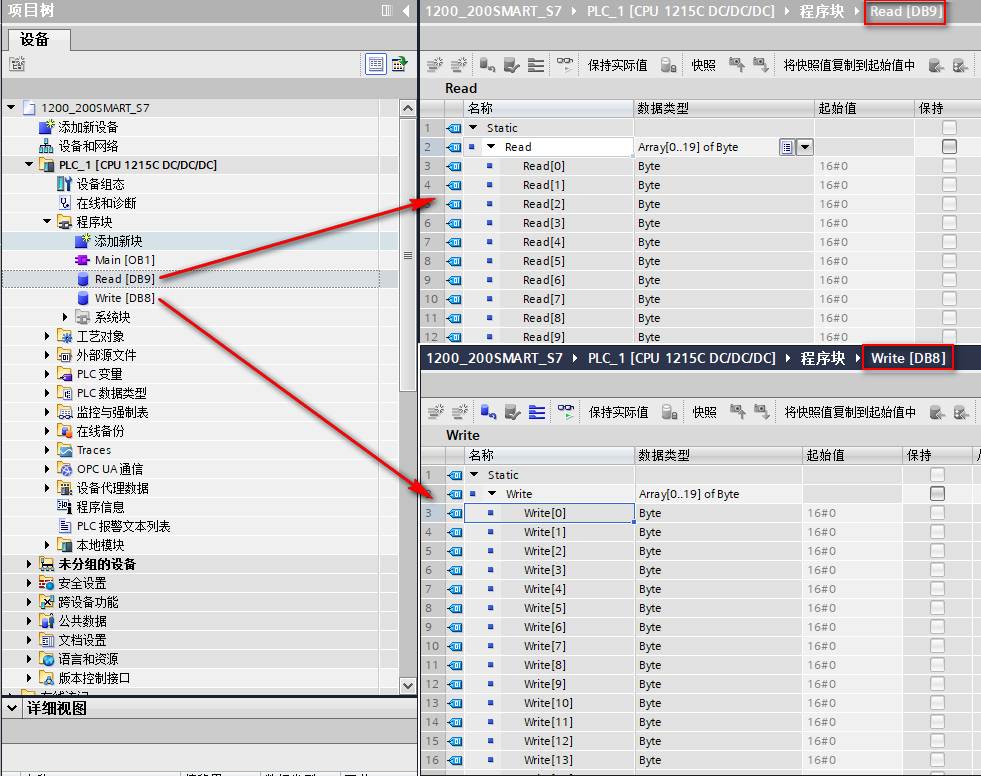

2. 创建 DB

依据要求，创建 DB 数据区，并建立相应数组，分别命名为 Write、Read，如图 2 所示。

图2 创建 DB

3. 创建DB1

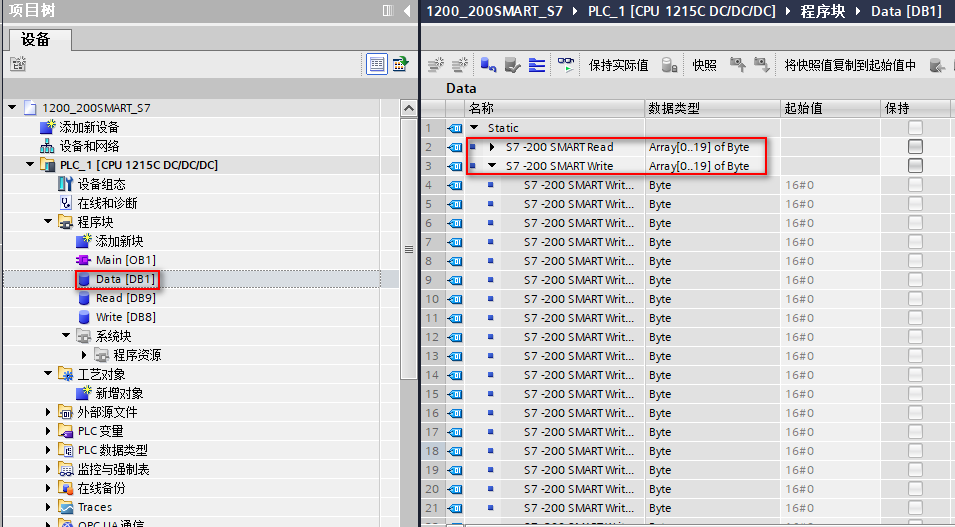

S7-200 SMART 作为 S7 客户端只能访问服务器的V区，而S7-1200没有V区， V 区对应 S7-1200 中 DB1，且只能对应 DB1 ，所以需要把 DB9 中数据传送到 DB1，而将DB1的数据传送到DB8，进而间接实现 S7-200 SMART 对 S7-1200 DB8、DB9 写和读的操作；创建 DB1 并建立相关变量，如图 3 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/ef82f7f902c29c0e283ba5032648ff22.png)

图3 创建 DB1

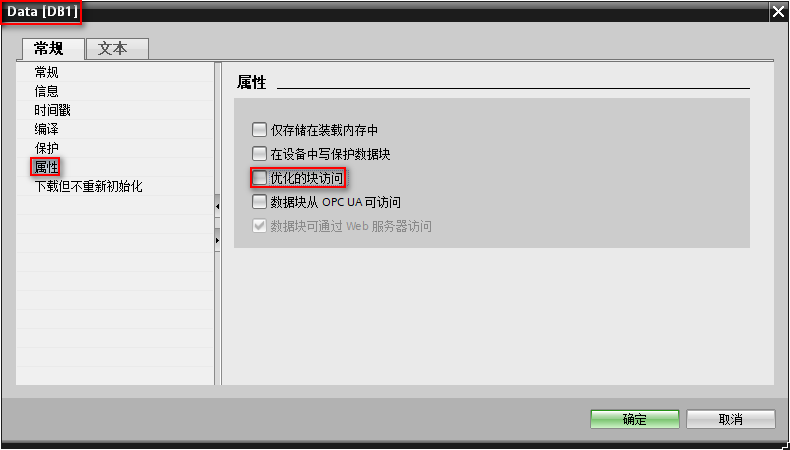

4. 优化的块访问

数据块的属性中，需要选择非优化的块访问（把默认的勾取消掉），DB1 需要此操作，DB8、DB9 无需此操作，如图 4 所示。注意：需要编译后，才可看到偏移量。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/40683823a1971c36aaa57481cf8e7ca6.png)

图4 优化的块访问

5. 关联变量

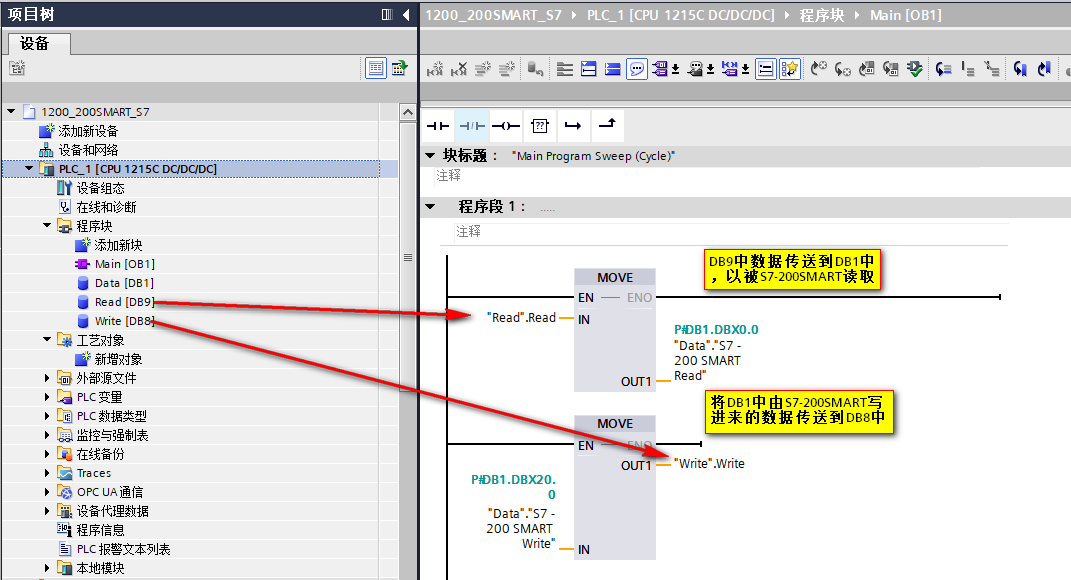

将 DB8、DB9 中需要写和读的变量与 DB1 中的数据进行关联，如图 5 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/bee45325cf0255ec06464757a13ed54d.png)

图5 关联变量

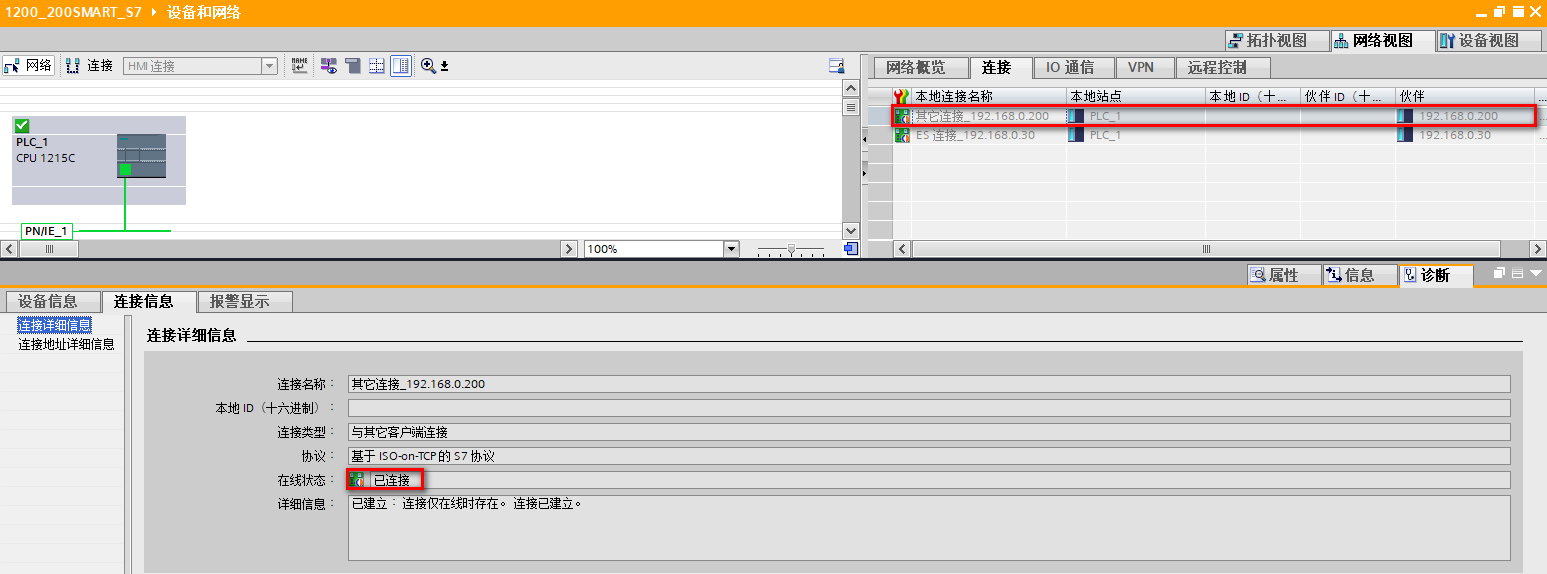

6. 连接机制

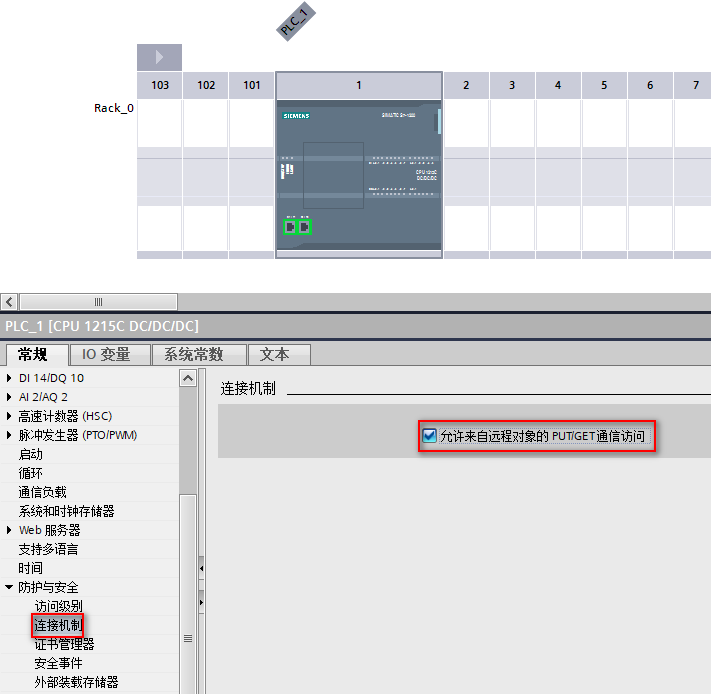

S7-1200 作为服务器进行 S7 通信，对于 CPU V4.0以后的固件版本，需要勾选"允许来自远程对象的PUT/GET通信访问"，否者，无法建立通信，如图 6 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/19d3c02cf0f9ae3976b029bcba8b7b83.png)

图6 连接机制

注意：

S7-200 SMART 中 V 区对应于 S7-1200 中 DB1，且只能对应 DB1。

S7-200 SMART侧组态和编程

1. 系统块

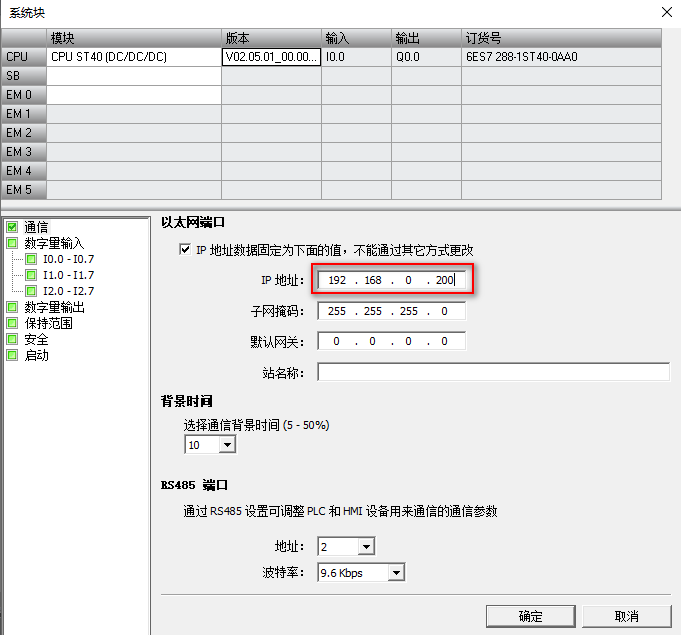

双击"系统块"，设置 S7-200 SMART CPU 的 IP 地址，如图 7 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/b2d31bb71f07c080923c87e93e5d17f2.png)

图7 系统块

2. 向导

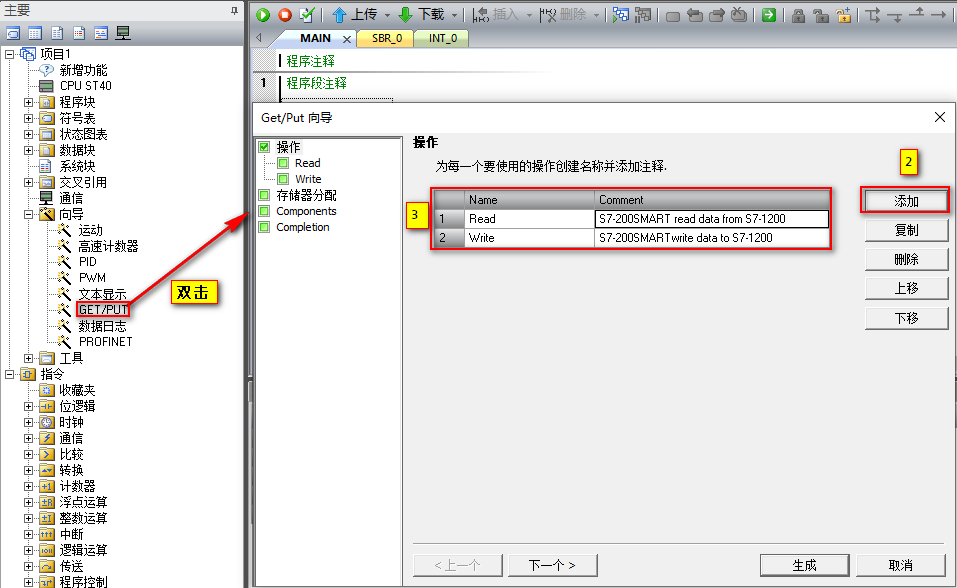

使用向导功能进行 GET/PUT 通信编程，并添加两个操作，分别命名为 Read 、Write，完成后点击"下一个"，如图 8 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/bf78a0958ddf3038c5028f5bdfd85c4b.png)

图8 向导

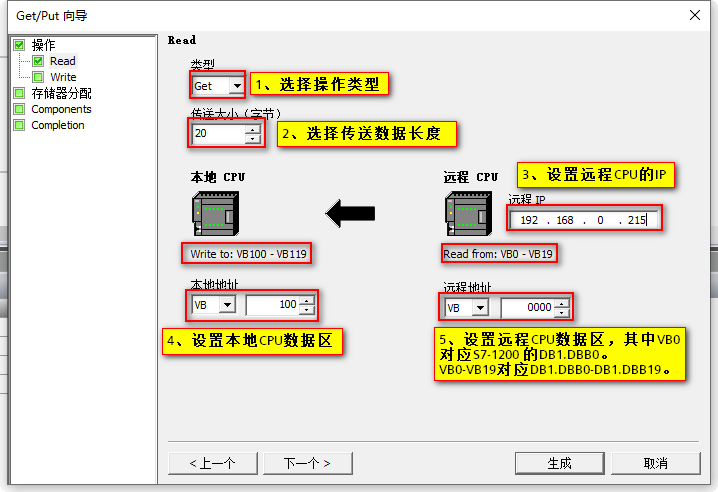

3. 配置Read数据

通过选择操作类型 GET、设置远程 CPU 的 IP 地址、设置本地 CPU 数据区、设置远程 CPU 数据区配置 Read 数据，操作完成后，点击"下一个"，其含义为：S7-200 SMART 读取 S7-1200 DB1 中以 DB1.DBB0 为起始地址的连续20 个字节数据并存储在以 VB100 开始的连续 20 个字节中，如图 9 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/cec3d67c5d59fc31b2f36211c146ae84.png)

图9 配置 Read 数据

4. 配置Write数据

通过选择操作类型 PUT、设置远程 CPU 的 IP 地址、设置本地 CPU 数据区、设置远程 CPU 数据区配置 Wrtie 数据，操作完成后，点击"下一个"，其含义为： S7-200 SMART 将 VB0 开始的连续 20 个字节中的数据发送到 S7-1200 通信数据区 DB1 中以 DB1.DBB20 开始的连续 20 个字节中，如图 10 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/4f94013650a87840acd9b1b22bba1d6d.png)

图10 配置 Write 数据

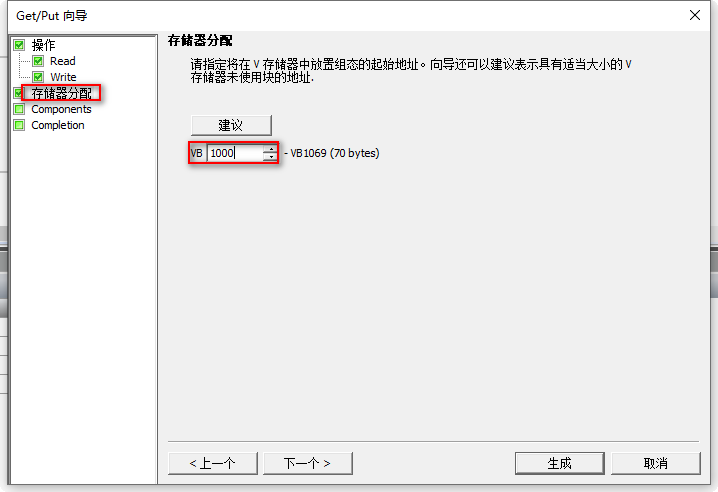

5. 存储区分配

在这里指定 V 存储区中放置组态的起始地址，建议使用较大数值，以免和其他数据冲突，操作完成后，点击"下一个"，如图 11 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/d3872012d88d4f99b15fa40b1f976faa.png)

图11 存储区分配

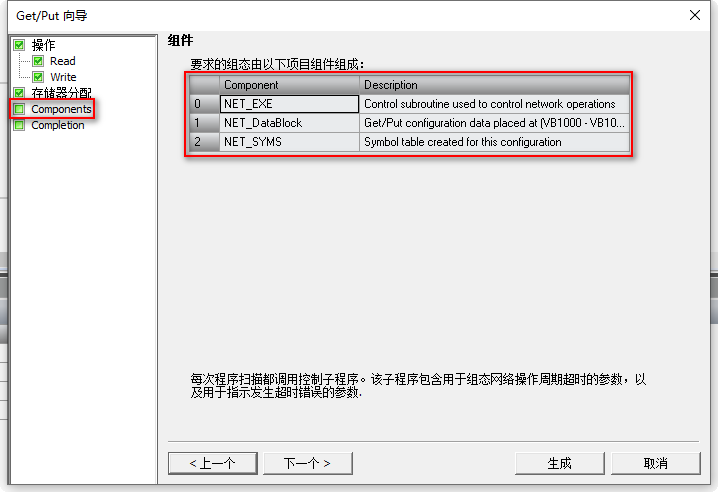

6. 组件

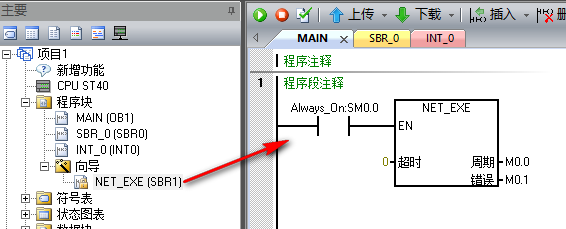

在这里可以看到组态后自动生成的组件，点击"生成"，完成GET/PUT向导配置，如图 12 所示。

![A screenshot of a computer

Description automatically generated](https://i-blog.csdnimg.cn/img_convert/dcc7d329e441e8f6bbce2cb75cb5ac59.png)
