部署说明：
1个管理节点 :192.168.10.61
2个SQL 节点 :192.168.10.62/63
2个数据节点 :192.168.10.64/65
2个HAProxy+keepalived节点：IP：192.168.10.68/69 虚拟 VIP：192.168.10.100
优点
- ✅ 业务零改动
- ✅ 自动剔除故障 SQL 节点
- ✅ 性能高
- ✅ 生产最常见
架构：1个NDB-MGR节点、3个sql节点、2个db节点，2个HAProxy
业务系统
|
HAProxyA +KeepalivedA HAProxyB+KeepalivedB
linuxA:192.168.10.68 linuxB:192.168.10.69
(VRRP)虚拟 VIP：192.168.10.100 配置文件中优先级高的为主
|
sql1 sql2
命令汇总：
DB节点：
#关闭+启动db节点
[root@localhost src]# pkill -9 ndbd
[root@localhost src]# ndbd
MGR节点：
#查看所有的节点状态
ndb_mgm -e "show"
#停止ndb_mgm
/usr/local/mysql/bin/ndb_mgm -e "shutdown"
#启动ndb_mgm
ndb_mgmd --ndb-nodeid=1 --config-file=/usr/local/mysql/ndb_data/config.ini
sql节点：
systemctl start mysqld
HAProxy+keepalived：
systemctl start keepalived
systemctl start haproxy
部署NDB集群：
第一步：所有节点通用环境准备（必做）
登录每个节点（61/62/63/64/65）执行以下操作，统一环境基础。
1. 关闭防火墙和 SELinux（避免端口 / 权限拦截）
# 临时关闭防火墙
systemctl stop firewalld && systemctl disable firewalld
# 临时关闭 SELinux
setenforce 0
# 永久关闭 SELinux（重启生效）
sed -i 's/^SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config
cat > /etc/hosts << EOF
192.168.10.61 ndb-master
192.168.10.62 ndb-sql1
192.168.10.63 ndb-sql2
192.168.10.64 ndb-db1
192.168.10.65 ndb-db2
EOF2. 安装基础依赖（解决组件启动依赖）
yum install -y libaio-devel numactl-devel perl net-tools wget libnuma-devel gcc-c++3. 创建 MySQL 专用用户（权限隔离）
groupadd -r mysql
useradd -r -g mysql -s /sbin/nologin mysql4. 上传并解压安装包（统一路径）
# 1. 将 mysql-cluster-gpl-7.6.36-linux-glibc2.17-x86_64.tar.gz 上传至 /usr/local/src
# 可通过 scp 上传：scp 本地包路径 root@节点IP:/usr/local/src
# 2. 解压并创建软链接（简化后续路径）
cd /usr/local/src
tar -zxvf mysql-cluster-gpl-7.6.36-linux-glibc2.17-x86_64.tar.gz
ln -s /usr/local/src/mysql-cluster-gpl-7.6.36-linux-glibc2.17-x86_64 /usr/local/mysql
# 3. 设置目录权限（避免启动权限不足）
chown -R mysql:mysql /usr/local/mysql5. 配置系统环境变量（全局可执行 MySQL 命令）
echo 'export PATH=/usr/local/mysql/bin:$PATH' >> /etc/profile
source /etc/profile
# 验证：执行以下命令能看到版本则成功
mysql --version第二步：管理节点（192.168.10.61）部署
1. 创建配置 / 数据目录
mkdir -p /usr/local/mysql/ndb_data # 存储集群配置、日志
chown -R mysql:mysql /usr/local/mysql/ndb_data2. 编写核心集群配置文件（config.ini）
创建 /usr/local/mysql/ndb_data/config.ini，内容适配你的 IP 规划：
cat > /usr/local/mysql/ndb_data/config.ini << EOF
# 数据节点通用配置（NDB 7.6 兼容版）
[NDBD DEFAULT]
NoOfReplicas=2
# 副本数，匹配2个数据节点
DataMemory=1G
# 数据内存（7.6版本仍支持）
IndexMemory=512M
# 索引内存（虽提示过时，但7.6仍兼容，无需修改）
DataDir=/usr/local/mysql/ndb_data
MaxNoOfConcurrentTransactions=1000
MaxNoOfLocalOperations=100000 # 替换废弃的 MaxNoOfOperations
AutoReconnect=1
# 管理节点通用配置
[NDB_MGMD DEFAULT]
DataDir=/usr/local/mysql/ndb_data
# 具体管理节点配置
[NDB_MGMD]
NodeId=1
HostName=192.168.10.61
# 数据节点配置
[NDBD]
NodeId=2
HostName=192.168.10.64
[NDBD]
NodeId=3
HostName=192.168.10.65
# SQL节点配置
[MYSQLD]
NodeId=4
HostName=192.168.10.62
[MYSQLD]
NodeId=5
HostName=192.168.10.63
[MYSQLD]
NodeId=6
HostName=192.168.10.67

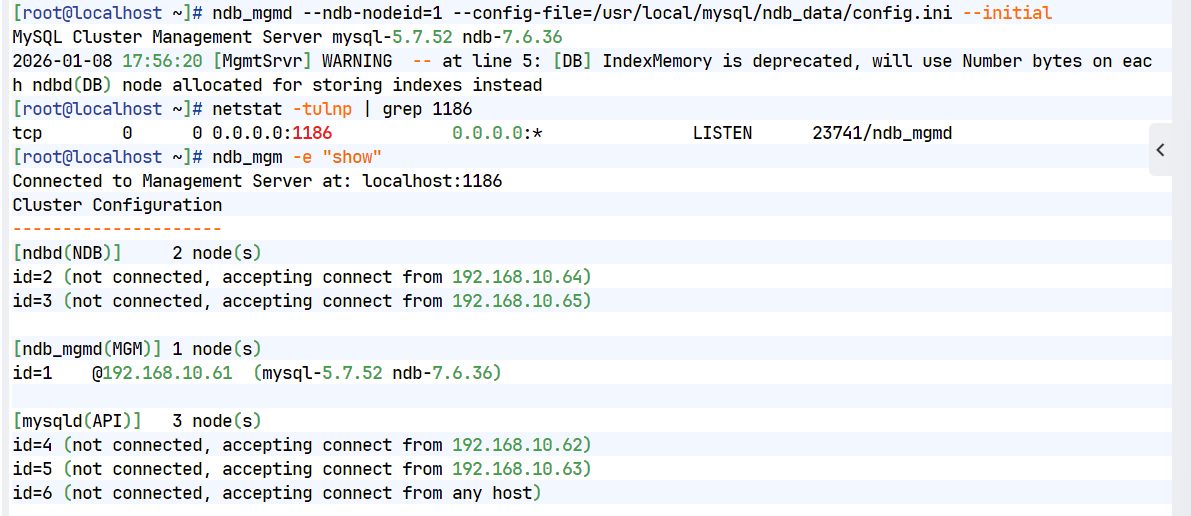

EOF3. 启动管理节点
# --initial：首次启动加（初始化配置），后续重启需去掉，否则会清空配置
ndb_mgmd --ndb-nodeid=1 --config-file=/usr/local/mysql/ndb_data/config.ini --initial
# 验证启动状态（查看 1186 端口是否监听，这是管理节点默认端口）
netstat -tulnp | grep 1186
# 正常输出：tcp 0 0 0.0.0.0:1186 0.0.0.0:* LISTEN xxx/ndb_mgmd
# 2. 查看集群拓扑状态（确认配置加载成功）
ndb_mgm -e "show"
第三步：数据节点（192.168.10.64/65）部署
两个数据节点操作完全一致，以下步骤在 64 和 65 节点分别执行，核心是部署 ndbd 组件，负责存储集群数据。
1. 创建数据存储目录
mkdir -p /usr/local/mysql/ndb_data
chown -R mysql:mysql /usr/local/mysql/ndb_data2. 编写 my.cnf 配置文件
创建 /etc/my.cnf（覆盖系统默认，若有原有文件先备份：cp /etc/my.cnf /etc/my.cnf.bak）：
cat > /etc/my.cnf << EOF
[mysqld]
# 启用NDB集群引擎（核心）
ndbcluster
# 指向管理节点IP（数据节点通过此连接管理节点）
ndb-connectstring=192.168.10.61
ndb-reconnect-delay=10
# 断开后每10秒重试连接
ndb-try-reconnect=100
# 最大重试次数（0=无限重试）
# 数据存储目录
datadir=/usr/local/mysql/ndb_data
# 套接字文件路径
socket=/tmp/mysql.sock
# 运行用户
user=mysql
# 禁用符号链接
symbolic-links=0
[mysql_cluster]
# 再次指定管理节点（双重保障）
ndb-connectstring=192.168.10.61
[mysqld_safe]
# 日志和PID文件路径
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid

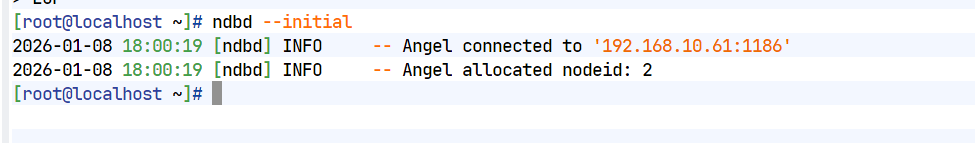

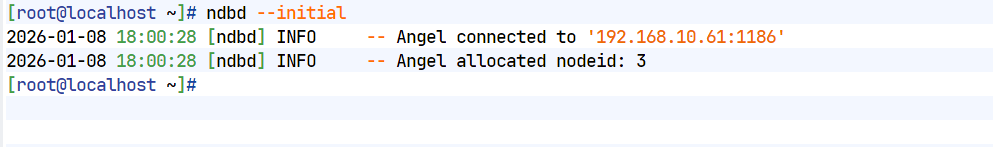

EOF3. 启动数据节点
# --initial：首次启动加（初始化数据目录），后续重启去掉
ndbd --initial

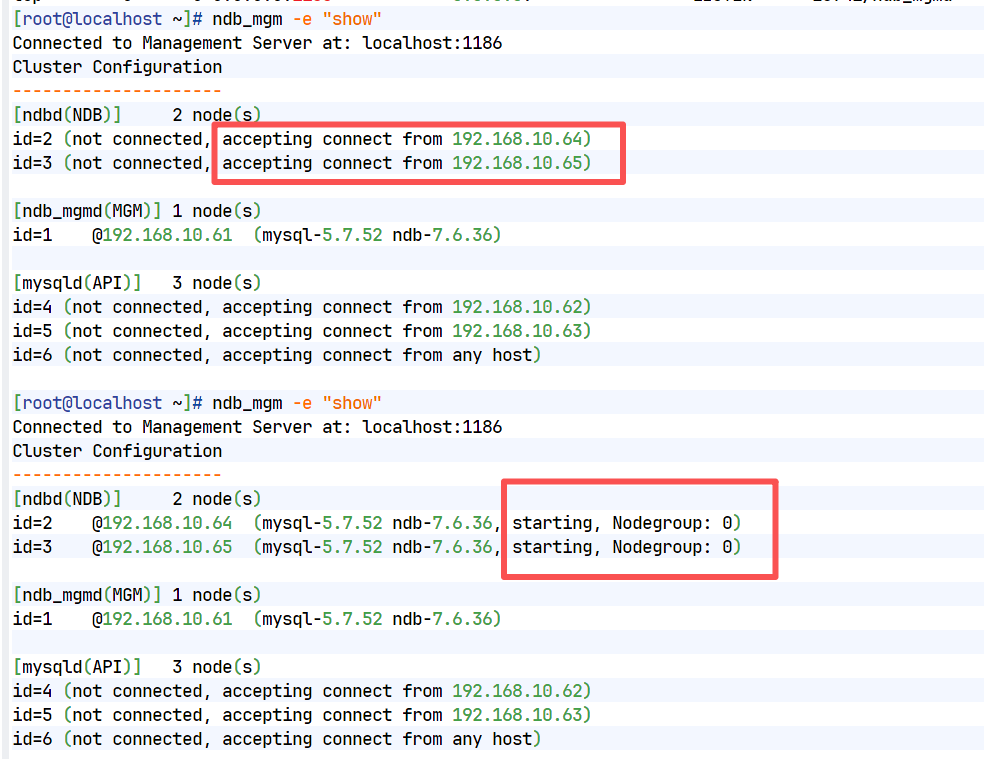

# 验证启动状态
netstat -tulnp | grep ndbd
第四步：SQL 节点（192.168.10.62/63）部署
两个 SQL 节点操作完全一致，以下步骤在 62 和 63 节点分别执行，核心是部署 mysqld 组件，负责接收客户端请求并转发到数据节点。
1. 初始化 MySQL（生成临时密码，核心步骤）
# 创建日志和PID目录（避免初始化失败）
mkdir -p /var/log /var/run/mysqld
chown -R mysql:mysql /var/log /var/run/mysqld
chmod 755 /var/run/mysqld
# 2. 提前创建日志文件，避免权限问题
touch /var/log/mysqld.log
chown mysql:mysql /var/log/mysqld.log
chmod 640 /var/log/mysqld.log
# 3. 创建数据目录（和你之前一致）
mkdir -p /usr/local/mysql/ndb_data
chown -R mysql:mysql /usr/local/mysql/ndb_data
# 初始化MySQL（生成临时密码，务必保存）
/usr/local/mysql/bin/mysqld \
--initialize \
--user=mysql \
--datadir=/usr/local/mysql/ndb_data \
--socket=/tmp/mysql.sock \
--log-error=/var/log/mysqld.log
# 查看临时密码（关键！后续登录MySQL需要）
grep 'temporary password' /var/log/mysqld.log
# 示例输出：2026-01-09T08:00:00.000000Z 1 [Note] A temporary password is generated for root@localhost: abc123*xyz2. 编写 my.cnf 配置文件
cat > /etc/my.cnf << EOF
[mysqld]
# 核心：启用NDB集群引擎
ndbcluster
# 指向管理节点IP（确认是192.168.10.61，不是之前的51）
ndb-connectstring=192.168.10.61
# 数据存储目录（和初始化一致）
datadir=/usr/local/mysql/ndb_data
# 修正：改为实际的sock路径
socket=/var/run/mysqld/mysql.sock
# 运行用户
user=mysql
# 端口（默认3306）
port=3306
# 禁用符号链接
symbolic-links=0
# 跳过域名解析（提升连接性能）
skip_name_resolve=1
# 字符集配置（避免中文乱码）
character-set-server=utf8mb4
collation-server=utf8mb4_general_ci
# 消除TLS警告（禁用旧版TLS）
tls_version=TLSv1.2
# 消除TIMESTAMP警告
explicit_defaults_for_timestamp=1
# SQL节点ID（根据你的集群规划填，比如52节点填4，53节点填5）
#ndb-nodeid=5
[mysql_cluster]
# 指向管理节点（双重保障）
ndb-connectstring=192.168.10.61
[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid
[mysql]
# 客户端连接用的sock路径（和mysqld一致）
socket=/var/run/mysqld/mysql.sock
EOF3. 配置 MySQL 系统服务并启动
# 创建服务文件
cat > /usr/lib/systemd/system/mysqld.service << EOF
[Unit]
Description=MySQL Server
After=network.target ndb_mgmd.service ndbd.service
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
[Service]
User=mysql
Group=mysql
ExecStart=/usr/local/mysql/bin/mysqld --defaults-file=/etc/my.cnf
LimitNOFILE = 5000
Restart=on-failure
RestartPreventExitStatus=1
[Install]
WantedBy=multi-user.target
EOF
# 加载服务并启动
systemctl daemon-reload
systemctl enable mysqld && systemctl start mysqld
# 验证启动状态
systemctl status mysqld
netstat -tulnp | grep 3306 # 查看3306端口是否监听4. 修改 root 密码并配置远程访问
# 用临时密码登录MySQL（替换为你查到的临时密码）
mysql -uroot -p';klxbUCWC90U'
# 修改root密码（替换为你的自定义密码，如 Root@123456，需符合复杂度）
ALTER USER 'root'@'localhost' IDENTIFIED BY 'Root@123';
FLUSH PRIVILEGES;
# 允许root远程登录（生产环境建议限制IP，如 192.168.10.%）
GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY 'Root@123' WITH GRANT OPTION;
FLUSH PRIVILEGES;
# 退出MySQL
exit;第五步：集群启动顺序与验证
1. 严格遵守启动顺序（核心！）
管理节点（61）→ 数据节点（64 → 65）→ SQL节点（62 → 63）若启动顺序错误，会导致节点无法加入集群。

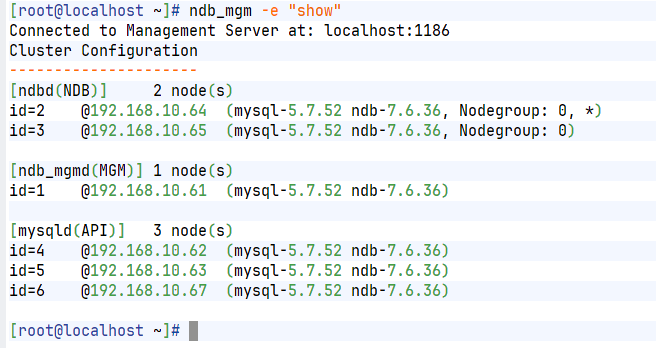

2. 集群状态验证（在管理节点 61 执行）
# 进入NDB集群管理工具
ndb_mgm
# 查看集群所有节点状态
show
# 正常输出示例（关键看 Node status 为 started）：
# Connected to Management Server at: 192.168.10.61:1186
# Cluster Configuration
# ---------------------
# [ndbd(NDB)] 2 node(s)
# id=2 @192.168.10.64 (mysql-7.6.36 NDB 7.6.36, Nodegroup: 0, *)
# id=3 @192.168.10.65 (mysql-7.6.36 NDB 7.6.36, Nodegroup: 0)
#
# [ndb_mgmd(MGM)] 1 node(s)
# id=1 @192.168.10.61 (mysql-7.6.36 NDB 7.6.36)
#
# [mysqld(API)] 2 node(s)
# id=4 @192.168.10.62 (mysql-7.6.36 NDB 7.6.36)
# id=5 @192.168.10.63 (mysql-7.6.36 NDB 7.6.36)
# 退出管理工具
exit3. 数据同步验证（核心！验证集群有效性）
# 1. 在 SQL 节点 62 执行：创建测试库和表（必须指定 ENGINE=NDB）
mysql -uroot -p'Root@123456' -e "
CREATE DATABASE IF NOT EXISTS ndb_test;
USE ndb_test;
CREATE TABLE IF NOT EXISTS test_table (
id INT PRIMARY KEY,
name VARCHAR(50)
) ENGINE=NDB;
INSERT INTO test_table VALUES (1, 'ndb_cluster_test');
SELECT * FROM test_table;"
# 2. 在 SQL 节点 63 执行：查询数据，验证同步
mysql -uroot -p'Root@123456' -e "USE ndb_test; SELECT * FROM test_table;"
# 若能查到数据（id=1, name=ndb_cluster_test），说明集群数据同步正常！说明：
NDB启停管理节点时，SQL / 数据节点是否需要停？
- 停止管理节点时：无需停 SQL / 数据节点（核心结论）
NDB 集群的设计特点是管理节点仅负责集群配置分发和节点状态监控，不参与实际数据存储 / 查询，因此：
- ✅ 停止管理节点后，已运行的 SQL 节点、数据节点会继续正常工作（数据读写不受影响）；
- ❗ 但此时无法执行集群管理操作（如新增节点、修改配置、查看节点状态），也无法重启 / 新增 SQL / 数据节点（因为新节点需要连接管理节点获取配置）。
- 启动管理节点时：无需停 SQL / 数据节点
- 启动管理节点后，已运行的 SQL / 数据节点会自动重新连接管理节点（无需手动操作）；
- 如果启动时修改了
config.ini（如新增节点、调整参数），需要在管理节点执行ndb_mgm -e "reload"，数据节点会自动加载新配置（部分参数需重启数据节点）。
- 特殊场景：管理节点 + 数据节点 + SQL 节点的完整启停顺序（维护时用）
如果需要整体重启集群（如升级、修改核心配置），建议按以下顺序操作，避免数据不一致：
停止顺序（从依赖端到核心端）
- 先停SQL 节点（mysqld）：避免应用继续发请求，防止连接报错；
- 再停数据节点（ndbd/ndbmtd）：确保数据落盘，避免丢失；
- 最后停管理节点（ndb_mgmd）。
启动顺序（从核心端到依赖端）
- 先启管理节点（ndb_mgmd）：先加载集群配置，为其他节点提供配置；
- 再启数据节点（ndbd/ndbmtd）：连接管理节点获取配置，同步数据；
- 最后启SQL 节点（mysqld）：连接管理节点 + 数据节点，提供 SQL 服务。
安装HAProxy+keepalived
第一步：安装 HAProxy和Keepalived (在 192.168.10.68、192.168.10.69分别 执行)
CentOS 7 源里直接有 HAProxy，直接安装即可：
yum install -y haproxy keepalived psmisc net-tools第二步：配置 HAProxyA 和HAProxyB
编辑配置文件 /etc/haproxy/haproxy.cfg，两台配置要完全一样
然后写入以下配置：
cat > /etc/haproxy/haproxy.cfg << 'EOF'
global
log 127.0.0.1 local2
chroot /var/lib/haproxy
pidfile /var/run/haproxy.pid
maxconn 4000
user haproxy
group haproxy
daemon
stats socket /var/lib/haproxy/stats
defaults
mode tcp
log global
option tcplog
option dontlognull
option http-server-close
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000
# 管理监控页面 (可选，方便查看状态)
listen stats
bind *:8080
mode http
stats enable
stats uri /haproxy_stats
stats realm Haproxy\ Statistics
# 账号密码，自行修改
stats auth admin:admin123
# MySQL 主负载均衡入口 (监听 3306)
listen mysql_cluster
bind *:3306
mode tcp
balance roundrobin
# 轮询策略
option mysql-check user haproxy_check
# 健康检查用户
# 后端 SQL 节点
server node62 192.168.10.62:3306 check weight 1 maxconn 1000
server node63 192.168.10.63:3306 check weight 1 maxconn 1000
EOF配置Keepalived
1：配置主节点 (Master - 192.168.10.68)
编辑 /etc/keepalived/keepalived.conf：
cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
router_id LVS_DEVEL_60 # 标识，主备要不一样
}
# 定义脚本：检测 HAProxy 是否挂了
vrrp_script chk_haproxy {
# 检查进程是否存在
script "killall -0 haproxy"
# 每2秒检查一次
interval 2
# 如果检测失败，优先级减20
weight -20
}
vrrp_instance VI_1 {
# 主节点
state MASTER
# 你的网卡名称 (用 ip addr 查看)
interface ens33
# 主备必须一致
virtual_router_id 51
# 优先级，主比备大 (比如 100 > 80)
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
# 这里写你的 VIP
192.168.10.100
}
track_script {
# 引用上面的检测脚本
chk_haproxy
}
}
EOF2：配置备节点 (Backup - 192.168.10.69)
编辑 /etc/keepalived/keepalived.conf：
cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
router_id LVS_DEVEL_61
}
vrrp_script chk_haproxy {
script "killall -0 haproxy"
interval 2
weight -20
}
vrrp_instance VI_1 {
# 备节点
state BACKUP
interface ens33
# 必须和主节点一致
virtual_router_id 51
# 优先级必须比主节点小
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.10.100
}
track_script {
chk_haproxy
}
}

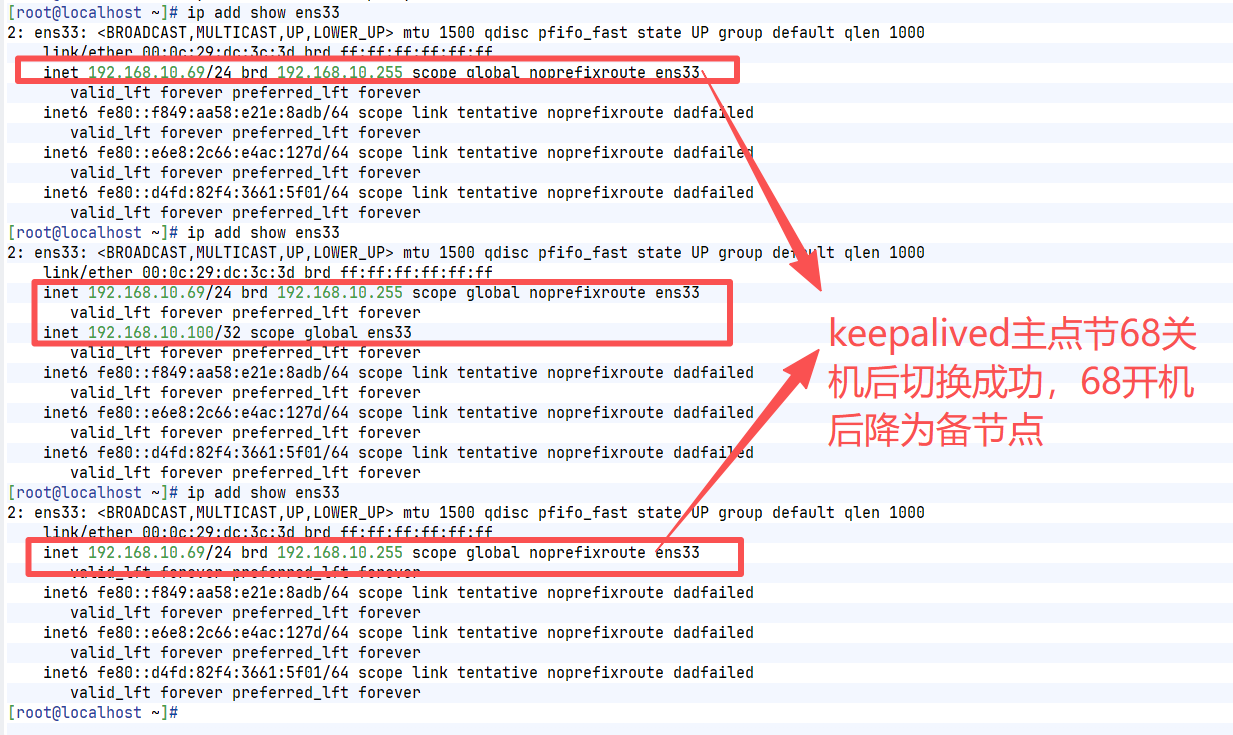

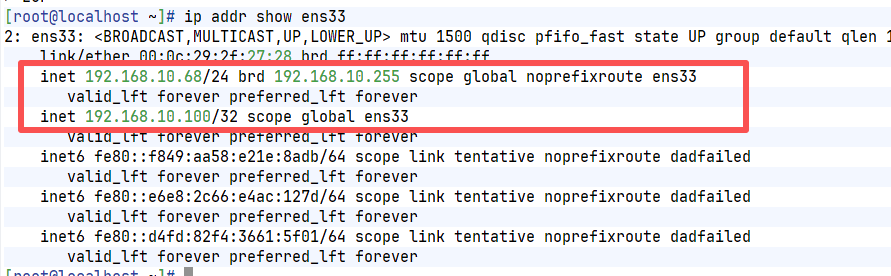

EOF3：启动服务
两台机器都执行：
systemctl start keepalived
systemctl enable keepalived4：在 SQL 节点创建健康检查用户
HAProxy 需要一个账号来检测 MySQL 是否存活。你需要在 两个 SQL 节点 (62 和 63) 上都执行以下 SQL 语句：
-
登录 MySQL：
mysql -uroot -p'你的Root密码'
-
创建专用用户（仅用于检测，无权限）：
CREATE USER 'haproxy_check'@'%' IDENTIFIED BY '';
-- NDB 集群会自动同步用户，理论上在一个节点执行即可，但为了保险，建议两个都执行或确认同步。
5：启动 HAProxy 并验证
1. 启动服务
systemctl start haproxy
systemctl enable haproxy
systemctl status haproxy2. 验证负载均衡效果
打开浏览器访问：http://192.168.10.60:8080/haproxy_stats (账号 admin, 密码 admin123)。你应该能看到 node62 和 node63 的状态都是 绿色的 UP。
6：客户端连接测试
现在，你的应用程序或客户端不要直接连 62 或 63 了，而是连接 keepalived 的 VIP (192.168.10.100)。
测试读写分离（或轮询）： 由于 NDB 集群是全节点写入 （所有 SQL 节点都可以读写），HAProxy 采用 roundrobin 策略会将请求均匀分发到 62 和 63。
# 连续连接几次，观察日志或端口占用

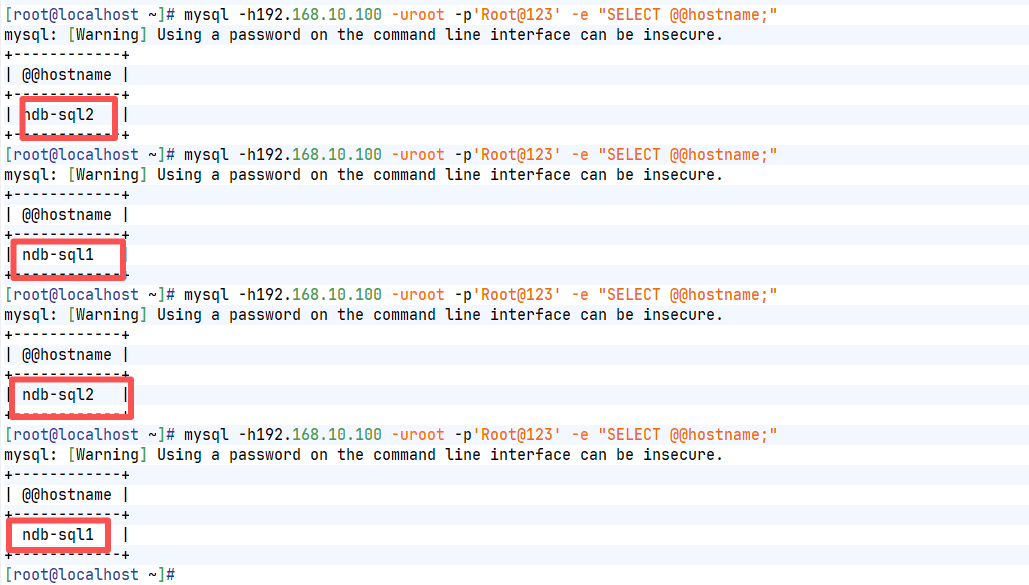

mysql -h192.168.10.100 -uroot -p'Root@123' -e "SELECT @@hostname;"你会发现返回的主机名会在 62 和 63 之间切换。
7：keepalived主/备状态检测
在 LinuxA (192.168.10.68) 上执行 ip addr show ens33,能获取到VIP说明已是主节点
8：keepalived主/备切换测试
切换后通过192.168.10.100能正常进行访问和转发
