在工业电源、通信设备或车载电子等24V供电系统中，输入电压可能因负载突变、电源波动或意外连接错误而产生浪涌或过压。同时，负载短路或异常过流也会对前级电源和自身电路造成损坏。因此，一套集成度高、响应迅速且可编程的保护电路至关重要。PW1605作为一款专为宽压输入设计的电流限制开关，集成了可编程的输入过压保护（OVP）和输出电压钳位功能，正适用于此类24V系统的前端保护。
芯片核心功能解析：PW1605如何实现精准保护
PW1605并非简单的开关，而是一个智能的保护前端。其核心是一个集成极低导通电阻（RDS(ON)仅为40mΩ）的N沟道功率MOSFET。在正常工作状态下，此低阻通路能最大限度降低导通损耗和压降。芯片的保护逻辑围绕三个可编程核心展开：

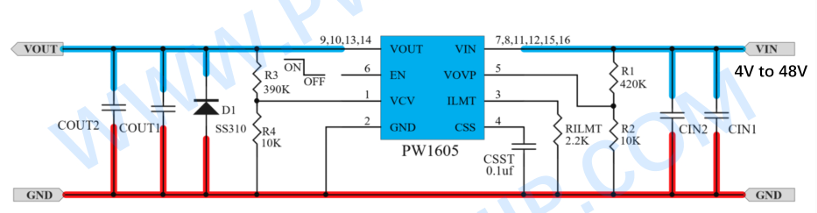

1.可编程输入过压保护（OVP）：通过外部分压电阻（R1, R2）连接至VOVP引脚，可以精确设置触发关断的输入电压阈值。其公式为：VOVP = 1.2V × (R1/R2 + 1)。当输入电压超过此设定值，内部功率管会在200纳秒（ns）内快速关断，从而切断后级电路与危险高压的连接，实现保护。故障消除后，芯片具备自动恢复功能。
2.可编程输出钳位与电流限制：
输出电压钳位：在输入电压正常但偏高时（例如24V系统可能承受28V的短时浪涌），PW1605可通过VCV引脚外接电阻（R3, R4）设定一个安全的输出电压上限（VCLAMP = 1.2V × (R3/R4 + 1)）。当输入电压高于VCLAMP但低于VOVP时，输出被稳定钳位在VCLAMP，为后级低压电路提供一道安全屏障。
可编程过流保护（OCP）：通过ILMT引脚对地连接单一电阻（RILMT），即可设定电流限制值，范围从1A至5A。公式为 RILMT (kΩ) = 11000 / ILIM (A)。一旦输出电流超过设定值，芯片立即进入恒流模式，将输出电流限制在设定值，防止电源被拉垮或线路过热。若过流持续导致芯片结温超过150°C，将触发热关断，并在温度降至130°C后自动重启。
3.可编程软启动：通过CSS引脚外接电容，可以灵活控制启动时输出电压的上升斜率（Slew Rate）。软启动能有效抑制接入容性负载时的浪涌电流，防止系统因启动冲击而误触发保护或导致输入电压跌落。
针对24V系统的设计考量与优势
将PW1605应用于24V系统，其优势凸显：
宽输入范围覆盖裕量：其4V至48V的连续工作电压范围，以及高达60V的瞬态耐压能力，为24V系统提供了充足的余量，能从容应对汽车抛负载、工业开关噪声等引起的电压浪涌。
低功耗与高效率：40mΩ的超低导通电阻，在通过数安培电流时产生的导通压降和功耗极低，减少了不必要的发热，提升了系统整体能效。
设计灵活简化：过压点、钳位电压、限流值、软启动时间等关键参数均可通过外部阻容元件编程，使同一芯片能适配不同等级（如24V/12V）或不同容限要求的子系统，简化了物料管理和设计流程。
系统级可靠性增强：独立的使能（EN）引脚方便进行电源时序管理；集成热关断提供了最后一道安全防线；结合规格书推荐的PCB布局指南（如使用宽而短的功率走线、就近放置输入输出陶瓷电容、添加肖特基二极管吸收电感反冲等），能构建出稳定可靠的前端保护电路。

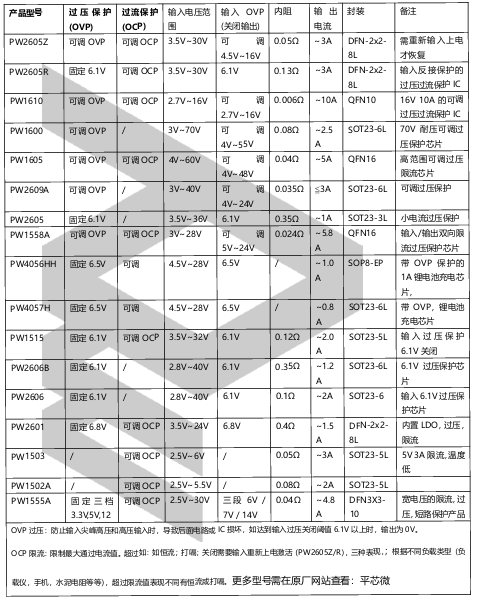

应用信息与选型参考
PW1605采用紧凑的QFN3×3-16封装，非常适合空间受限的板卡设计。其主要定位于需要稳健前端保护的场合，例如：
1.工业自动化设备的24V直流电源入口
2.车载电子设备的电源接口保护
3.网络通信设备的电源模块前端
4.笔记本电脑等便携设备的电源路径管理
在选用时，设计者需根据系统最大工作电流（不超过5A）、所需过压保护阈值、以及期望的输出钳位电压，通过数据手册提供的公式计算相应的外部分压电阻和限流电阻值。同时，务必遵循推荐工作条件，确保芯片工作在可靠区间。
综上所述，PW1605凭借其高度集成、参数可编程和快速响应的特点，为24V供电系统提供了一站式、高可靠性的过压过流保护解决方案，有效提升了电子设备的鲁棒性和长期运行稳定性。
