fastdds:DataWriter和DataReader匹配规则

fastdds中的函数EDP::valid_matching对DataWriter和DataReader进行匹配，需要判断的匹配项包括topic、data type、qos策略，当所有判断均通过后，DataWriter和DataReader方可相互发现；否则，不能相互发现。

cpp 复制代码

bool EDP::valid_matching(
        const WriterProxyData* wdata,
        const ReaderProxyData* rdata,
        MatchingFailureMask& reason,
        fastdds::dds::PolicyMask& incompatible_qos)
{
    reason.reset();
    incompatible_qos.reset();

    if (wdata->topic_name != rdata->topic_name)
    {
        reason.set(MatchingFailureMask::different_topic);
        return false;
    }

    if ((wdata->has_type_information() && wdata->type_information.assigned()) &&
            (rdata->has_type_information() && rdata->type_information.assigned()))
    {
        if (!is_same_type(wdata->type_information.type_information, rdata->type_information.type_information))
        {
            reason.set(MatchingFailureMask::different_typeinfo);
            return false;
        }
    }
    else
    {
        if (wdata->type_name != rdata->type_name)
        {
            reason.set(MatchingFailureMask::inconsistent_topic);
            return false;
        }
    }

    if (wdata->topic_kind != rdata->topic_kind)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS:Remote Reader " << rdata->guid << " is publishing in topic "
                                                                         << rdata->topic_name << "(keyed:" << rdata->topic_kind <<
                "), local writer publishes as keyed: " << wdata->topic_kind);
        reason.set(MatchingFailureMask::inconsistent_topic);
        return false;
    }

    if (!rdata->is_alive()) //Matching
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "ReaderProxyData object is NOT alive");

        return false;
    }

    if ( wdata->reliability.kind == dds::BEST_EFFORT_RELIABILITY_QOS
            && rdata->reliability.kind == dds::RELIABLE_RELIABILITY_QOS)
    //Means our writer is BE but the reader wants RE
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS (topic: " << rdata->topic_name << "):Remote Reader "
                                                                   << rdata->guid <<
                " is Reliable and local writer is BE ");
        incompatible_qos.set(fastdds::dds::RELIABILITY_QOS_POLICY_ID);
    }

    if (wdata->durability.kind < rdata->durability.kind)
    {
        // TODO (MCC) Change log message
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS (topic: " << rdata->topic_name << "):RemoteReader "
                                                                   << rdata->guid <<
                " has TRANSIENT_LOCAL DURABILITY and we offer VOLATILE");
        incompatible_qos.set(fastdds::dds::DURABILITY_QOS_POLICY_ID);
    }

    if (wdata->ownership.kind != rdata->ownership.kind)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS (topic: " << rdata->topic_name << "):Remote reader "
                                                                   << rdata->guid << " has different Ownership Kind");
        incompatible_qos.set(fastdds::dds::OWNERSHIP_QOS_POLICY_ID);
    }

    if (wdata->deadline.period > rdata->deadline.period)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS (topic: " << rdata->topic_name << "):Remote reader "
                                                                   << rdata->guid << " has smaller DEADLINE period");
        incompatible_qos.set(fastdds::dds::DEADLINE_QOS_POLICY_ID);
    }

    if (!wdata->disable_positive_acks.enabled && rdata->disable_positive_acks.enabled)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "Incompatible Disable Positive Acks QoS: writer is enabled but reader is not");
        incompatible_qos.set(fastdds::dds::DISABLEPOSITIVEACKS_QOS_POLICY_ID);
    }

    if (wdata->liveliness.lease_duration > rdata->liveliness.lease_duration)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "Incompatible liveliness lease durations: offered lease duration "
                << wdata->liveliness.lease_duration << " must be <= requested lease duration "
                << rdata->liveliness.lease_duration);
        incompatible_qos.set(fastdds::dds::LIVELINESS_QOS_POLICY_ID);
    }

    if (wdata->liveliness.kind < rdata->liveliness.kind)
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "Incompatible liveliness kinds: offered kind is < requested kind");
        incompatible_qos.set(fastdds::dds::LIVELINESS_QOS_POLICY_ID);
    }

    // DataRepresentationQosPolicy
    if (!checkDataRepresentationQos(wdata, rdata))
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "Incompatible Data Representation QoS");
        incompatible_qos.set(fastdds::dds::DATAREPRESENTATION_QOS_POLICY_ID);
    }

#if HAVE_SECURITY
    // TODO: Check EndpointSecurityInfo
#endif // if HAVE_SECURITY

    //Partition mismatch does not trigger status change
    if (incompatible_qos.any())
    {
        reason.set(MatchingFailureMask::incompatible_qos);
        return false;
    }

    //Partition check:
    bool matched = false;
    if (wdata->partition.empty() && rdata->partition.empty())
    {
        matched = true;
    }
    else if (wdata->partition.empty() && rdata->partition.size() > 0)
    {
        for (auto rnameit = rdata->partition.begin();
                rnameit != rdata->partition.end(); ++rnameit)
        {
            if (StringMatching::matchString("", rnameit->name()))
            {
                matched = true;
                break;
            }
        }
    }
    else if (wdata->partition.size() > 0 && rdata->partition.empty())
    {
        for (auto wnameit = wdata->partition.begin();
                wnameit !=  wdata->partition.end(); ++wnameit)
        {
            if (StringMatching::matchString(wnameit->name(), ""))
            {
                matched = true;
                break;
            }
        }
    }
    else
    {
        for (auto wnameit = wdata->partition.begin();
                wnameit !=  wdata->partition.end(); ++wnameit)
        {
            for (auto rnameit = rdata->partition.begin();
                    rnameit != rdata->partition.end(); ++rnameit)
            {
                if (StringMatching::matchString(wnameit->name(), rnameit->name()))
                {
                    matched = true;
                    break;
                }
            }
            if (matched)
            {
                break;
            }
        }
    }
    if (!matched) //Different partitions
    {
        EPROSIMA_LOG_WARNING(RTPS_EDP, "INCOMPATIBLE QOS (topic: " << rdata->topic_name << "): Different Partitions");
        reason.set(MatchingFailureMask::partitions);
    }

    return matched;
}

共进行十一项判断。

1topic name

topic name不相同，则不匹配。

2data type

要分两种情况讨论：

（1）包含TypeInfomation

（2）不包含TypeInfomation

当使用fastddsgen通过idl生成代码时，默认情况下生成xxxTypeObjectSupport.hpp和xxxTypeObjectSupport.cxx文件，生成这两个文件，则包含TypeInfomation；如果使用选项-no-typeobjectsupport，则不会生成上述两个文件，那么就不会包含TypeInfomation。

（1）包含TypeInfomation

①不要求struct所在的module完全相同

②如下两个data type，是可以相互通信的，虽然FinalDataType1和FinalDataType2,Pad1和Pad2,DataTypeUnion1和DataTypeUnion2名字都不一样，但是数据内容是相同的。

③如果数据成员的名字不一样，那么会匹配失败，比如数据成员data，一个是data1，一个是data2，那么不能匹配。

//data type 1

typedef uint8 BaseDataType[1024];

union DataTypeUnion1 switch (char){

case 1: BaseDataType DataTypeUnion_1;

};

struct Pad1 {

uint16 index;

string message;

};

typedef DataTypeUnion1 UnionAlias;

struct FinalDataType1 {

uint16 id;

UnionAlias data;

Pad1 pad;

};

//data type 2

module hello {

typedef uint8 BaseDataType[1024];

union DataTypeUnion2 switch (char){

case 1: BaseDataType DataTypeUnion_1;

};

struct Pad2 {

uint16 index;

string message;

};

typedef DataTypeUnion UnionAlias;

struct FinalDataType2 {

uint16 id;

UnionAlias data;

Pad2 pad;

};

};

（2）不包含TypeInfomation

在这种情况下，需要双方的data type的struct名相同，同时也要module相同，这里的module类似于命名空间。如下两个数据类型，均是struct HelloWorld，并且数据成员也完全相同，但是这两种数据类型无法匹配，因为两者的module不同。

①当struct name完全相同，并且module完全相同，则可以通信。

②数据成员的名字可以不一样。

//data type 1

struct HelloWorld {

uint16 index;

string message

}

//data type 2

module hello {

struct HelloWorld {

uint16 index;

string message

}

}

3topic kind

topic kind分WITH_KEY和NO_KEY这两种类型。决定于idl中定义的struct中，有没有数据成员用@Key进行修饰。topic kind和topic instance说的是一回事。

example中的topic instances这个例子，说明了key的使用。

topic实例，是通过key来实现的，比如定义摄像头数据，可以定义一个数据类型。但是摄像头有前、后、左、右四个摄像头，四个摄像头都使用相同的数据类型，那么怎么区分数据来自于哪个摄像头呢？如果让我们自己实现，我们在定义数据类型的时候，除了摄像头数据之外，我们还可以增加一个id属性，用id来区分数据来源于哪个摄像头，这种方式直观，好理解，完全可行。

那么这么简单，易实现的功能，fastdds为什么还要专门提供topic instance来实现这样的功能呢？

与Qos策略的深度绑定

从fastdds官方文档上来看的话，有一些qos策略，比如HistoryQosPolicy、ResourceLimitWosPolicy，均可以对每个topic instance生效。

实例句柄

从example中的topic instances例子来看，DataWriter在创建的时候，可以针对每个key创建一个句柄，这样在发送数据的时候，不需要对数据类型中的key字段进行赋值，只需要使用key对应的句柄进行发送即可。

创建句柄：

发送数据：

状态机

fastdds对每个topic instance维护状态机。试想，如果我们自己实现对每个instance的状态机的维护，还是有一定的复杂度的。

ALIVE:实例存活，有DataWriter发数据

DISPOSED:当前writer不发送数据了

4ReliabilityQosPolicy

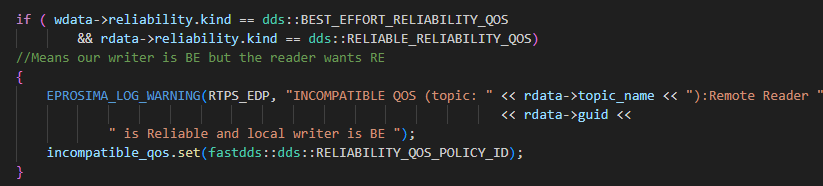

只要不是上图中的组合，那么就是匹配的。如下三种情况，均是匹配的：

|--------|--------|
| reader | writer |
| RE | RE |
| BE | BE |
| BE | RE |

5DurabilityQosPolicy

当加入一个微信群或者钉钉群的时候，能不能看到加入之前的聊天记录？

假如DataWriter先起来，并且已经写了一些数据，之后有新的DataReader起来，那么新起来的DataReader能不能接收到它启动之前，DataWriter发布的数据呢。DurabilityQosPolicy用来做这种控制。

VOLATILE_DURABILITY_QOS：易失的，新上线的DataReader只能读取上线之后，DataWriter发布的数据。

TRANSIENT_LOCAL_DURABILITY_QOS：会在内存中保存数据，新上线的DataReader也能读取上线之前的数据，前提是DataWriter还在，如果这个时候DataWriter已经退出了，那么DataReader就无法获取到。对于一些控制指令，一般情况下是不能丢的，往往使用这种qos。在ap autosar中，使用了中中qos做服务发现。

cpp 复制代码

/**
 * Enum DurabilityQosPolicyKind_t, different kinds of durability for DurabilityQosPolicy.
 */
typedef enum DurabilityQosPolicyKind : fastdds::rtps::octet
{
    /**
     * The Service does not need to keep any samples of data-instances on behalf of any DataReader that is not
     * known by the DataWriter at the time the instance is written. In other words the Service will only attempt
     * to provide the data to existing subscribers
     */
    VOLATILE_DURABILITY_QOS,
    /**
     * For TRANSIENT_LOCAL, the service is only required to keep the data in the memory of the DataWriter that
     * wrote the data and the data is not required to survive the DataWriter.
     */
    TRANSIENT_LOCAL_DURABILITY_QOS,
    /**
     * For TRANSIENT, the service is only required to keep the data in memory and not in permanent storage; but
     * the data is not tied to the lifecycle of the DataWriter and will, in general, survive it.
     */
    TRANSIENT_DURABILITY_QOS,
    /**
     * Data is kept on permanent storage, so that they can outlive a system session.
     *
     * @warning Not Supported
     */
    PERSISTENT_DURABILITY_QOS
} DurabilityQosPolicyKind_t;

hello world

仍然以fastdds自带的hello world做为例子进行测试。

默认情况下，DataWriter的qos类型为TRANSIENT_LOCAL_DURABILITY_QOS，DataReader为VOLATILE_DURABILITY_QOS。如果直接像下边这样进行修改，不生效的，因为DurabilityQosPolicy的使用要同时结合HistoryQosPolicy和ResourceLimitsQosPolicy以及ReliabilityQosPolicy进行统一配置。

ReliabilityQosPolicyKind需要配置可靠类型
HistoryQosPolicy配置KEEP_LAST_HISTORY_QOS，则depth需要大于0;或者配置为KEEP_ALL_HISTORY_QOS
ResourceLimitsQosPolicy中max_samples_per_instance不可小于HistoryQosPolicy中的depth

DataWriterQos writer_qos = DATAWRITER_QOS_DEFAULT;

publisher_->get_default_datawriter_qos(writer_qos);

auto max_samples = 500;

writer_qos.reliability().kind = ReliabilityQosPolicyKind::RELIABLE_RELIABILITY_QOS;

writer_qos.durability().kind = DurabilityQosPolicyKind::TRANSIENT_LOCAL_DURABILITY_QOS;

writer_qos.history().kind = HistoryQosPolicyKind::KEEP_LAST_HISTORY_QOS;

writer_qos.history().depth = max_samples;

writer_qos.resource_limits().max_samples_per_instance= max_samples;

writer_qos.resource_limits().max_samples = writer_qos.resource_limits().max_instances * max_samples;

writer_ = publisher_->create_datawriter(topic_, writer_qos, this, StatusMask::all());

6OwnershipQosPolicy

可以基于这两种qos策略实现选主、主备切换的功能。可以基于此实现冗余设计，提升可靠性。

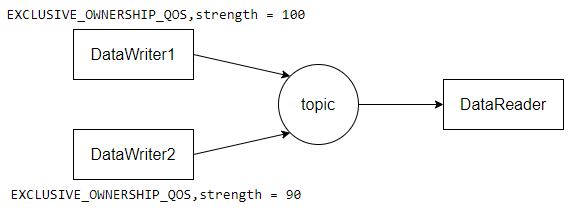

（1）选主

DataWriter1和DataWriter2的OwnershipQosPolicy都是独占类型，OwnershipStrengthQosPolicy的strength分别是100和90。那么两者同时发送数据的时候，DataReader只会读取DataWriter1的数据。DataWriter1被选为主。

（2）主备切换

当DataWriter1下线时，DataReader会读取DataWriter2的数据。DataWriter1下线之后，再上线，那么DataWriter1会再次成为主。

（3）两个DataWriter的strength相同

选择GUID较小的为主。

（4）实际数据收发

当DataWriter1和DataWriter2同时存在时，DataWriter2的数据会真正被发送，也会被DataReader所在的进程接收，但是对于用户是读取不到DataWriter2的数据的。

TODO:待验证，通过tcpdump抓包，在DataReader所在的机器，能抓到DataWriter2发送的数据。当DataWriter1和DataWriter2同时存在，DataReader和DataWriter2在不同的机器上。

7DeadlineQosPolicy

DeadlineQosPolicy应用在DataWriter、DataReader、Topic。该qos用来监督数据是不是按照预期的频率进行收发。假如数据是周期性发送和接收，周期是固定的100ms，我们如果想要监督数据收发是不是按照预期的周期进行的，那么就可以配置DeadlineQosPolicy。

以fastdds example中的hello_world为例，数据每100ms发送一次，我们配置DataWriter和DataReader的deadline为90ms，

同时在deadline missed回调函数中加打印，当有deadline missed发生时，函数被调用，并打印日志。运行代码，可以看到相关的日志打印。

DataWriter的deadline要小于等于DataReader的，否则无法匹配。

我们将DataWriter的deadline设置为100ms，将DataReader的deadline设置为90,这样两者无法匹配。通过函数EDP::valid_matching设置断点进行跟踪，结果如下：

qos的匹配规则，DataWriter和DataReader之间的匹配规则，往往需要DataWriter侧比DataReader更加严格。DataWriter需要能够包容DataReader的情况，比如针对ReliabilityQosPolicy，DataWriter是RELIABLE_RELIABILITY_QOS，DataReader是BEST_EFFORT_RELIABILITY_QOS，是匹配的；反过来不匹配。

DataWriter，写数据的一方是主动发送数据的一方；DataReader，收数据的一方是被动接收。主动的一方是基础，决定最终的表现。如果DataWriter不是可靠的，那么DataReader配置可靠，也是无法保证的。

8DisablePositiveACKsQosPolicy

9LivelinessQosPolicy

10DataRepresentationQosPolicy

11PartitionQosPolicy

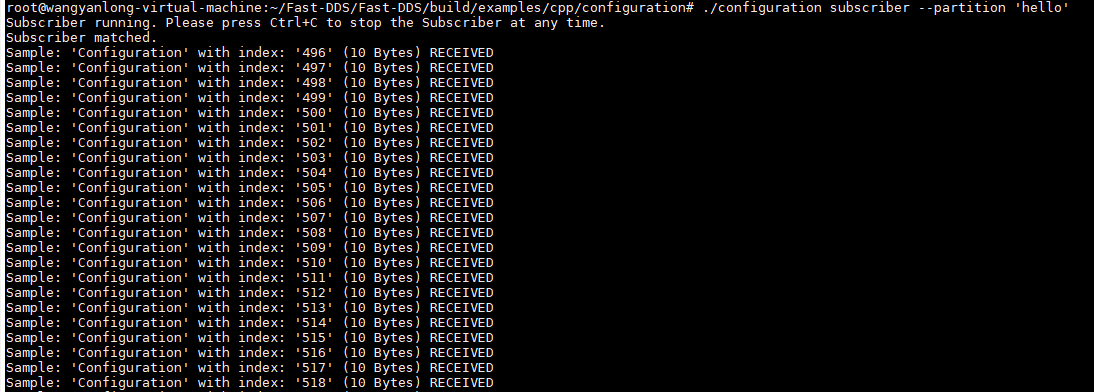

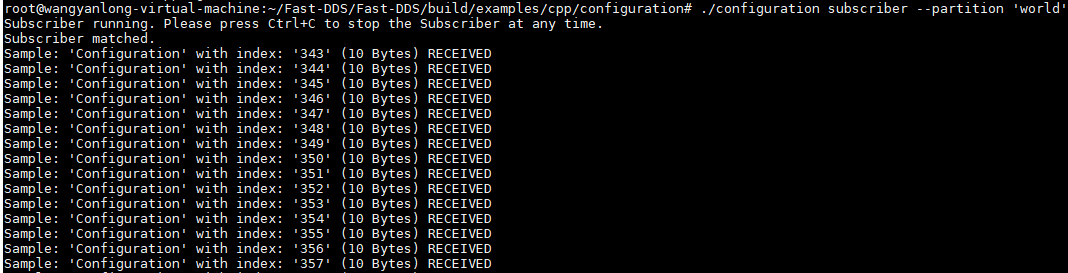

（1）如果DataReader和DataWriter均没有设置PartitionQosPolicy，也就是两者的partiton均是空，那么匹配

（2）如果双方都设置了partition，那么进行两层遍历，如果有双方有partition相同，那么匹配；否则，不匹配

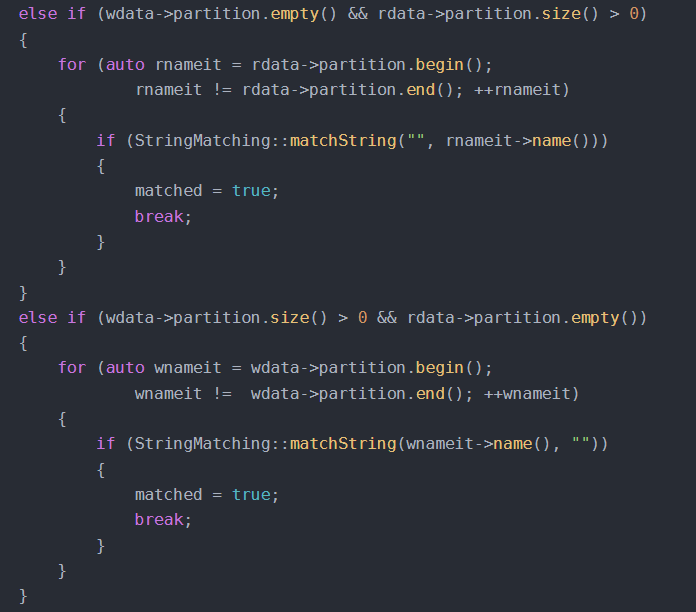

（3）如果其中一方没有配置partittion，以防配置了partition，那么按如下逻辑进行匹配，在配置了partition的一层，空字符串也是一个有效的partition name。也就是说如果一方没有配置partitition,以防配置了partittion，有两个partition name，分别是"hello"和"world"，没有空字符串，那么双方是无法匹配的，只有配置了空字符串的partition，双方才可以匹配。
