解码从架构到嵌套向量中断控制器（NVIC）

软件架构设计

嵌入式系统的软件架构直接决定程序的执行效率、实时响应能力和可维护性，常见架构从简单到复杂分为轮询式、前后台式和多任务式三类，适用于不同的应用场景。

轮询式架构

轮询式架构是最基础的嵌入式软件架构，核心逻辑是"初始化+顺序循环执行"。程序启动后先完成所有硬件的初始化配置，随后进入死循环，将需要执行的功能按预设顺序依次执行，不响应外部突发事件。

核心特点：结构简单、可靠性高、资源占用少；缺点是实时性差，无法处理突发外部事件，仅适用于功能单一、无紧急事件需求的场景（如简单的LED循环闪烁）。

c 复制代码

/**
 * 轮询式架构主函数
 * @brief 先完成硬件初始化，再进入死循环按顺序执行各功能
 * @note 无参数，无返回值（主函数返回值无实际意义，嵌入式中通常不返回）
 * @attention 该架构不支持外部事件响应，所有功能必须按顺序执行
 */
int main()
{
    // 硬件初始化：初始化需要用到的所有外设
    LED_Init();    // LED外设初始化
    BEEP_Init();   // 蜂鸣器外设初始化
    KEY_Init();    // 按键外设初始化
    // 其他硬件初始化...

    // 进入死循环，按顺序轮询执行功能
    while(1)     // 等价于for(;;)，死循环标识
    {
        // LED控制功能：如循环点亮、熄灭
        LED_Control();

        // 按键检测功能：仅能被动检测，无按键中断
        if(KEY_Scan(KEY0_GPIO_PORT, KEY0_GPIO_PIN) == KEY_PRESSED)
        {
            // 按键按下后的处理逻辑
            BEEP_Toggle();
        }

        // 蜂鸣器控制功能
        BEEP_Control();

        // 其他功能...
    }
}

前后台架构

前后台架构是在轮询式架构基础上引入"中断机制"的优化架构。将程序分为"前台"和"后台"两部分：前台由中断服务程序（ISR）组成，负责响应外部突发事件（如按键按下、传感器数据就绪）；后台就是原轮询式的主循环，负责执行常规、非紧急的功能。

核心特点：实时性提升，能及时响应外部突发事件；中断会打断后台主循环的执行，处理完后返回断点继续执行；适用于有少量紧急事件、功能不算复杂的场景。

c 复制代码

/**
 * 信号回调函数（前台中断服务函数）
 * @brief 处理SIGUSR1信号对应的外部事件，属于前台执行逻辑
 * @param signum：信号编号，标识当前触发的信号类型（此处为SIGUSR1）
 * @note 中断函数需简洁高效，避免复杂逻辑和长时间阻塞
 */
void Signal_CallBack(int signum)
{
    // 外部事件处理逻辑：如紧急数据采集、故障报警
    if(signum == SIGUSR1)
    {
        // 信号SIGUSR1对应的处理：如翻转LED表示事件响应
        LED_Toggle(LED1_GPIO_PORT, LED1_GPIO_PIN);
    }
}

/**
 * 前后台架构主函数
 * @brief 初始化硬件和信号注册，启动后台主循环
 * @note 无参数，无返回值
 * @attention 注册信号后，前台中断可打断后台主循环
 */
int main()
{
    // 硬件初始化：与轮询式一致
    LED_Init();
    BEEP_Init();
    KEY_Init();
    // 其他硬件初始化...

    // 信号注册：将SIGUSR1信号与回调函数绑定，完成前台配置
    // 第一个参数：要注册的信号类型（SIGUSR1为用户自定义信号）
    // 第二个参数：信号触发后的回调函数（即前台中断处理函数）
    signal(SIGUSR1, Signal_CallBack);

    // 后台主循环：执行常规功能
    while(1)
    {
        // LED常规控制
        LED_Normal_Control();

        // 蜂鸣器常规控制
        BEEP_Normal_Control();

        // 其他非紧急功能...
    }
}

多任务架构

多任务架构是在前后台架构基础上引入"操作系统调度"的高级架构。外部事件的响应仍通过中断完成，但事件的具体处理逻辑封装在"任务"中；每个任务是独立的死循环，拥有自己的优先级，由操作系统（如RT-Thread、FreeRTOS）的调度器负责按优先级调度执行。

核心特点：实时响应能力更强，支持多事件并行处理（宏观上）；任务独立封装，代码可维护性高；调度器根据任务优先级决定执行顺序，高优先级任务可抢占低优先级任务；适用于功能复杂、多紧急事件并发的场景。

RT-Thread是嵌入式实时多线程操作系统，任务通过线程实现。由于处理器核心同一时刻只能执行一个任务，调度器通过快速切换任务（毫秒级）营造"多任务同时运行"的错觉，切换依据是任务优先级。

c 复制代码

/**
 * 触摸屏坐标获取任务（线程回调函数）
 * @brief 独立任务，循环获取触摸屏坐标并处理
 * @param arg：任务参数，由创建任务时传入（此处为NULL，无参数）
 * @return void*：任务返回值，嵌入式多任务中通常返回NULL
 * @note 任务是独立死循环，不能返回，需由操作系统调度执行
 */
void *tspad_thread(void *arg)
{
    while(1)
    {
        // 功能逻辑：获取触摸屏坐标并处理
        int x = TouchPad_GetX();
        int y = TouchPad_GetY();
        TouchPad_Process(x, y);

        // 任务延时：释放CPU，让调度器切换其他任务
        usleep(10);  // 延时10微秒
    }
}

/**
 * 多任务架构主函数
 * @brief 初始化硬件，创建任务，启动任务调度
 * @note 无参数，无返回值
 * @attention 主函数最后需调用线程退出函数，将CPU控制权交给调度器
 */
int main()
{
    // 1. 硬件初始化：初始化所有外设
    TouchPad_Init();
    LED_Init();
    // 其他硬件初始化...

    // 2. 创建新线程（任务）
    pthread_t id;  // 线程ID，用于标识创建的线程
    // 第一个参数：线程ID指针，用于接收创建后的线程ID
    // 第二个参数：线程属性，NULL表示使用默认属性
    // 第三个参数：线程回调函数（任务执行逻辑）
    // 第四个参数：任务参数，传递给回调函数
    pthread_create(&id, NULL, tspad_thread, NULL);

    // 3. 主函数退出线程，将CPU控制权交给调度器
    // 参数：线程返回值，NULL表示无返回值
    pthread_exit(NULL);
}

MCU中断的原理与应用

中断是MCU对外界紧急事件的实时响应机制，核心作用是让CPU暂停当前任务，优先处理紧急事件，处理完成后回到原任务断点继续执行，是提升系统实时性的关键技术。

中断概念

中断：当CPU正在执行主程序时，外界发生紧急事件（如按键按下、定时器溢出），请求CPU暂停当前工作转去处理该事件，处理完成后返回原断点继续执行主程序的过程，称为中断。

核心组件：

中断源：引发中断的事件或设备（如按键、定时器、串口等）；
中断系统：实现中断功能的硬件部件（含中断控制器、向量表等）；
中断服务程序（ISR）：处理中断事件的专用程序，是中断处理的核心逻辑。

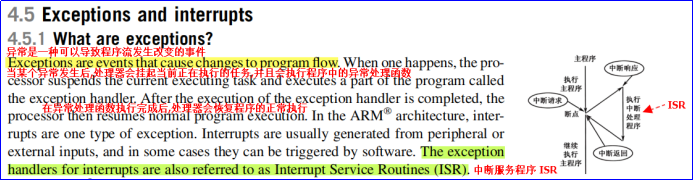

在ARM架构中，中断是"异常"的一种。异常是导致程序流程改变的事件，中断通常由外设或外部输入产生，也可由软件触发。

中断请求

中断请求是中断源向CPU发出的"紧急处理请求"信号。每个中断源的含义和处理方式已在MCU内核中预先定义，MCU通过"中断向量表"管理所有中断源。

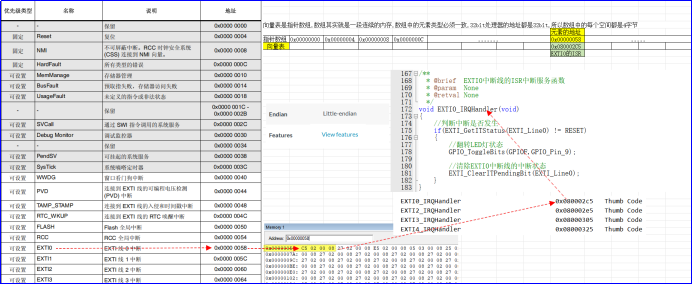

中断向量表：本质是一段连续的内存空间，存储所有中断/异常对应的"处理程序入口地址"，相当于中断服务程序的"索引目录"。当中断触发时，MCU通过中断向量表快速查找对应的ISR入口地址，跳转到ISR执行。

关键知识点：

STM32F4系列的中断向量表包含复位、NMI（不可屏蔽中断）、HardFault（硬件错误）、各类外设中断等，具体可参考STM32F4中文参考手册或stm32f4xx.h 中的枚举IRQn；
不可屏蔽中断（NMI）优先级最高，无法被禁止，通常用于时钟安全系统等关键故障处理；
每个GPIO引脚都可配置为中断源，但仅对应16根外部中断线（EXTI0~EXTI15），需通过SYSCFG外设完成GPIO与中断线的映射。

中断管理

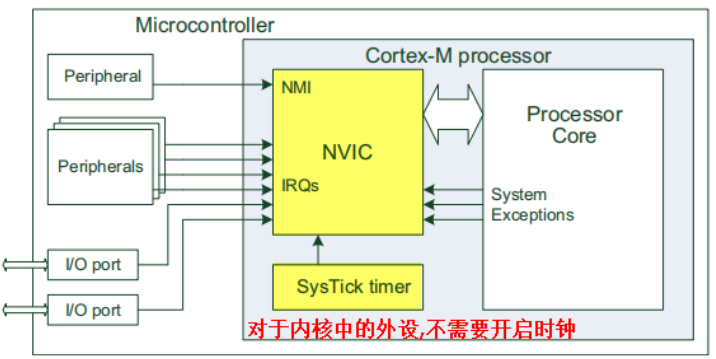

中断管理的核心是"优先级排序"和"中断嵌套"，由嵌套向量中断控制器（NVIC）实现。NVIC是MCU内核的外设模块，负责中断的使能/失能、优先级设置、中断响应与处理等。

中断优先级

当多个中断源同时请求时，CPU优先响应优先级高的中断。STM32的中断优先级分为两级：

抢占式优先级（主优先级）：高优先级可打断正在执行的低优先级中断，实现中断嵌套；
响应优先级（子优先级）：抢占优先级相同时，优先响应子优先级高的中断，但无法打断正在执行的同抢占优先级中断。

优先级分组：STM32通过4位二进制数表示优先级（共16级，0~15，数字越小优先级越高），通过NVIC_PriorityGroupConfig函数将4位分为抢占优先级和响应优先级的位数，共5种分组方式：

优先级分组	抢占优先级位数	响应优先级位数	抢占优先级范围	响应优先级范围
NVIC_PriorityGroup_0	0	4	仅0级	0~15级
NVIC_PriorityGroup_1	1	3	0~1级	0~7级
NVIC_PriorityGroup_2	2	2	0~3级	0~3级
NVIC_PriorityGroup_3	3	1	0~7级	0~1级
NVIC_PriorityGroup_4	4	0	0~15级	仅0级

注意：优先级分组需在主程序入口调用，且整个项目仅调用一次，否则会导致中断管理混乱，常用分组4（全为抢占优先级）。

中断嵌套

当CPU正在执行低优先级中断的ISR时，若有高优先级中断请求，CPU会暂停当前低优先级ISR，转去执行高优先级ISR，高优先级ISR执行完成后，返回低优先级ISR断点继续执行，这个过程称为中断嵌套。支持中断嵌套的系统为多级中断系统，否则为单级中断系统。

NVIC核心函数

c 复制代码

/**
 * NVIC初始化函数
 * @brief 根据传入的参数配置NVIC的中断通道、优先级等
 * @param NVIC_InitStruct：指向NVIC_InitTypeDef结构体的指针，包含NVIC配置信息
 *        结构体成员说明：
 *        - NVIC_IRQChannel：中断通道号（如EXTI0_IRQn对应EXTI0中断）
 *        - NVIC_IRQChannelPreemptionPriority：抢占式优先级
 *        - NVIC_IRQChannelSubPriority：响应式优先级
 *        - NVIC_IRQChannelCmd：中断使能/失能（ENABLE/DISABLE）
 * @retval None：无返回值
 * @note 调用此函数前必须先调用NVIC_PriorityGroupConfig设置优先级分组
 */
void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)
{
    // 函数内部实现逻辑：根据结构体参数配置NVIC寄存器
}

中断执行顺序规则

抢占优先级高的中断可打断正在执行的抢占优先级低的中断；
抢占优先级相同的多个中断同时发生，响应优先级高的先执行；
抢占优先级相同的中断，响应优先级高的无法打断响应优先级低的；
抢占优先级和响应优先级都相同的多个中断同时发生，按中断向量表中的中断编号顺序执行。

EXTI外设的基本原理与应用

EXTI（External Interrupt/Event Controller）即外部中断/事件控制器，用于管理MCU的外部中断和事件请求，共23个通道，每个通道配备边沿检测器，支持上升沿、下降沿或双边沿触发，可实现GPIO引脚的外部中断功能。

基本概念

外部中断线：共16根（EXTI0~EXTI15），用于连接GPIO引脚，GPIO引脚编号需与中断线编号一一对应（如PA0对应EXTI0、PB1对应EXTI1等）；

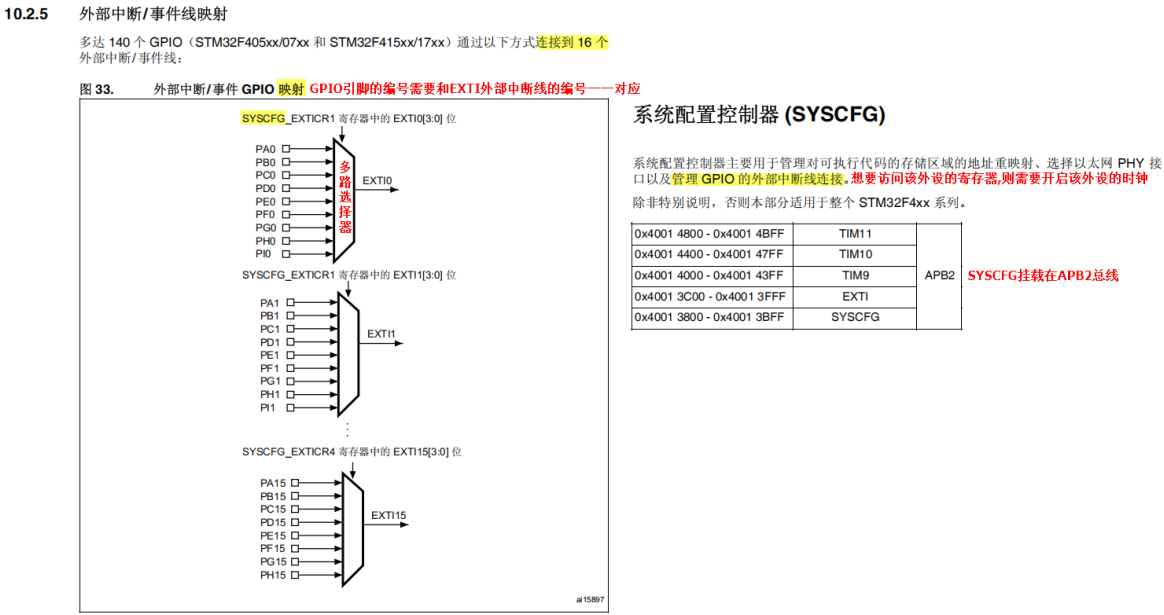

SYSCFG外设：系统配置控制器，负责GPIO与EXTI中断线的映射，访问SYSCFG前需先开启其时钟（挂载在APB2总线）；
中断与事件的区别：中断会触发CPU跳转至ISR处理，事件仅触发外设操作（如定时器启动），不占用CPU资源。

注意：STM32F4所有IO口都可配置为外部中断，但必须将GPIO引脚配置为输入模式（上拉、下拉或浮空输入）。

基本原理

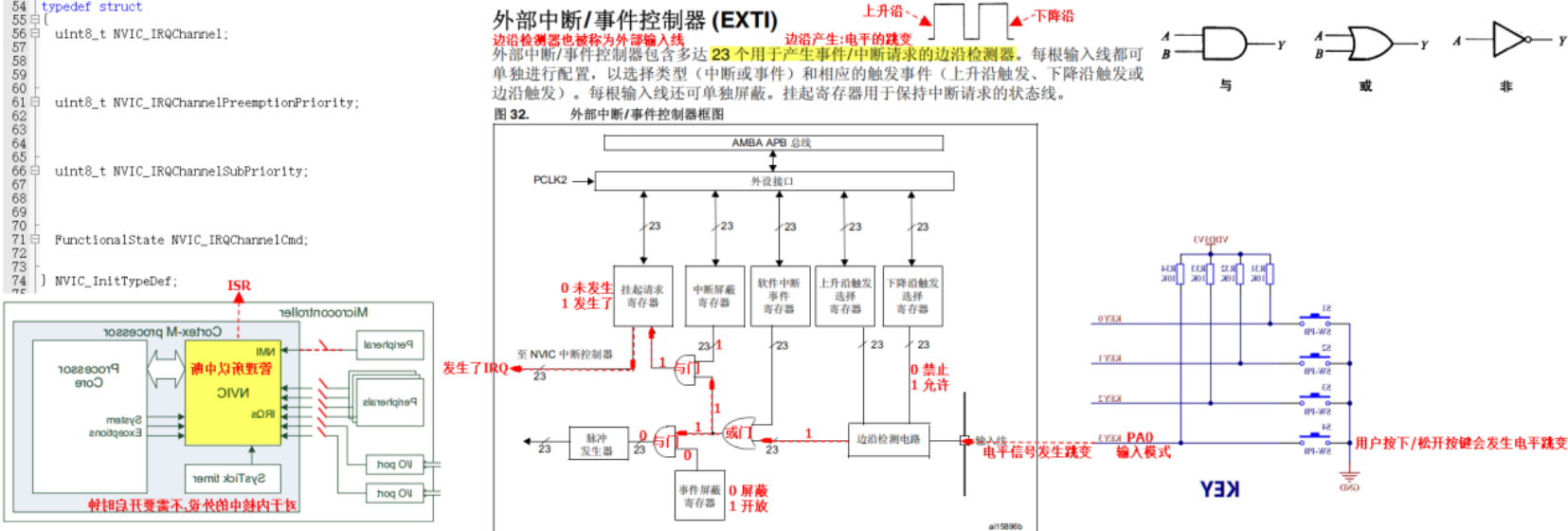

EXTI的核心工作流程：

GPIO引脚检测到电平跳变（上升沿/下降沿），通过SYSCFG映射到对应的EXTI中断线；
EXTI边沿检测器检测到跳变后，向挂起请求寄存器写入"1"，表示有中断请求；
若该中断线未被屏蔽（中断屏蔽寄存器为"0"），则将中断请求发送至NVIC；
NVIC根据优先级配置响应中断，跳转至对应的ISR执行；
ISR执行完成后，需清除EXTI挂起寄存器的标志位，避免重复响应。

程序设计步骤与代码实现

以"PA0引脚（KEY0按键）触发EXTI0中断，中断后翻转PF9引脚（LED0）状态"为例，程序设计步骤如下：

步骤1：添加相关文件并配置工程

将EXTI和SYSCFG外设的源文件（stm32f4xx_exti.c、stm32f4xx_syscfg.c、misc.c）添加到项目中，并在编译器中配置包含路径（如DEVICE_LIB/inc）。

步骤2：初始化相关时钟

开启GPIOA（PA0------按键）、GPIOF（PF9------LED）和SYSCFG的时钟：

c 复制代码

/**
 * 时钟初始化函数
 * @brief 开启GPIOA、GPIOF和SYSCFG的时钟
 * @retval None：无返回值
 * @note SYSCFG挂载在APB2总线，GPIOA和GPIOF挂载在AHB1总线
 */
void EXTI_Clock_Init(void)
{
    // 使能AHB1总线时钟：GPIOA和GPIOF
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA | RCC_AHB1Periph_GPIOF, ENABLE);
    // 使能APB2总线时钟：SYSCFG
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
}

步骤3：配置GPIO引脚

配置PA0为输入模式，PF9为输出模式（推挽输出）：

c 复制代码

/**
 * GPIO初始化函数
 * @brief 配置PA0为下拉输入（按键），PF9为推挽输出（LED）
 * @retval None：无返回值
 */
void EXTI_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 配置PA0（KEY0）为下拉输入
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;          // 引脚0
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN;       // 输入模式
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;     // 外部有上拉电阻
    GPIO_Init(GPIOA, &GPIO_InitStruct);             // 初始化GPIOA

    // 配置PF9（LED1）为推挽输出
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;          // 引脚9
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;      // 输出模式
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;     // 推挽输出
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;  // 输出速度50MHz
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;   // 无上下拉
    GPIO_Init(GPIOF, &GPIO_InitStruct);             // 初始化GPIOF

    // 初始状态：LED熄灭
    GPIO_SetBits(GPIOF, GPIO_Pin_9);
}

步骤4：配置EXTI与GPIO映射

通过SYSCFG将PA0映射到EXTI0，并配置EXTI0为上升沿触发：

c 复制代码

/**
 * EXTI初始化函数
 * @brief 配置PA0与EXTI0的映射，设置EXTI0为上升沿触发
 * @retval None：无返回值
 */
void EXTI_Init_Config(void)
{
    EXTI_InitTypeDef EXTI_InitStruct;

    // 配置GPIOA0与EXTI0的映射
    SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

    // 配置EXTI0
    EXTI_InitStruct.EXTI_Line = EXTI_Line0;                // 中断线0
    EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;        // 中断模式（非事件模式）
    EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;     // 上升沿触发（按键松开时触发）
    EXTI_InitStruct.EXTI_LineCmd = ENABLE;                  // 使能中断线0
    EXTI_Init(&EXTI_InitStruct);                            // 初始化EXTI
}

步骤5：配置NVIC

设置优先级分组，配置EXTI0中断的优先级并使能：

c 复制代码

/**
 * NVIC配置函数
 * @brief 设置优先级分组，配置EXTI0中断的抢占优先级和响应优先级
 * @retval None：无返回值
 * @note 此处设置优先级分组为4，EXTI0抢占优先级为2
 */
void EXTI_NVIC_Config(void)
{
    NVIC_InitTypeDef NVIC_InitStruct;

    // 设置优先级分组为4（全抢占优先级）
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    // 配置EXTI0中断通道
    NVIC_InitStruct.NVIC_IRQChannel = EXTI0_IRQn;            // 中断通道：EXTI0
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;   // 抢占优先级2
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;          // 响应优先级0（分组4下无意义）
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;             // 使能该中断通道
    NVIC_Init(&NVIC_InitStruct);                             // 初始化NVIC
}

步骤6：编写EXTI0中断服务函数

中断服务函数需在stm32f4xx_it.c文件中实现，函数名必须与启动文件向量表中的名称一致（EXTI0_IRQHandler）：

c 复制代码

/**
 * EXTI0中断服务函数
 * @brief 处理EXTI0中断请求，实现LED翻转
 * @retval None：无返回值
 * @note 1. 函数名必须与启动文件向量表中的名称一致，否则会进入默认死循环
 *       2. 需先判断中断是否发生，处理完成后清除中断挂起标志
 */
void EXTI0_IRQHandler(void)
{
    // 判断EXTI0中断是否发生（避免误触发）
    if(EXTI_GetITStatus(EXTI_Line0) != RESET)
    {
        // 中断处理逻辑：翻转PF9引脚状态（LED亮灭切换）
        GPIO_ToggleBits(GPIOF, GPIO_Pin_9);

        // 清除EXTI0中断挂起标志位（必须清除，否则会重复响应）
        EXTI_ClearITPendingBit(EXTI_Line0);
    }
}

步骤7：主函数调用初始化函数

c 复制代码

int main(void)
{
    // 初始化流程
    EXTI_Clock_Init();
    EXTI_GPIO_Init();
    EXTI_Init_Config();
    EXTI_NVIC_Config();

    // 主循环（后台逻辑）
    while(1)
    {
        // 其他常规功能...
    }
}

STM32启动文件分析

启动文件是程序运行后第一个执行的文件，由汇编语言编写，负责完成MCU启动前的底层初始化工作，最终跳转到C语言主函数（main）。STM32的启动文件位于CMSIS/Device/ST/STM32F4xx/Source/Templates/arm目录下，如startup_stm32f40_41xxx.s。

核心功能

启动文件的核心功能的是完成"底层初始化"和"引导至main函数"，具体包括4个关键步骤：

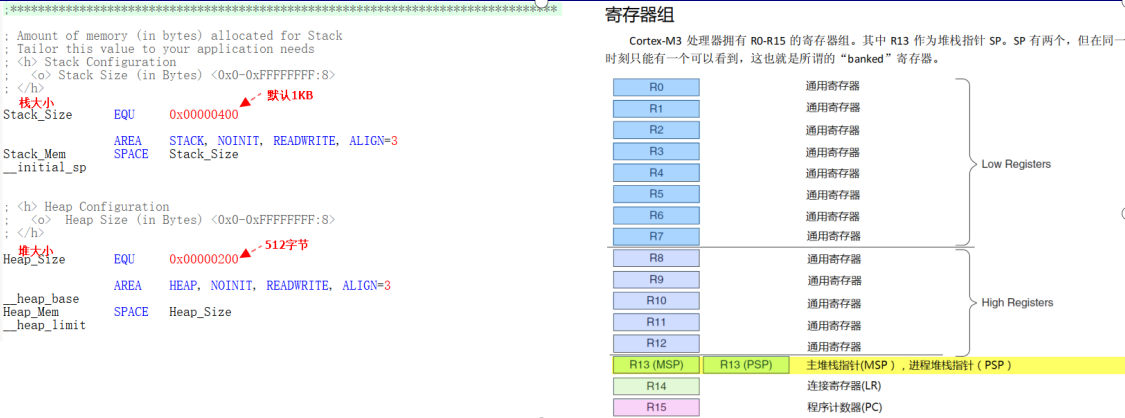

堆栈空间初始化

堆栈是程序运行的基础，用于存储函数局部变量、函数调用返回地址、中断上下文等。启动文件中通过定义栈大小（Stack Size）和堆大小（Heap Size），分配连续的内存空间，并初始化堆栈指针（SP）。

注意：若程序中局部变量过多、函数嵌套层数过深，可能导致栈溢出（程序卡死），需适当增大Stack_Size。

设置中断向量表

中断向量表是存储所有中断/异常服务程序入口地址的指针数组。启动文件中定义了向量表的起始地址和各个中断/异常的入口地址，MCU复位后会自动读取向量表，确保中断发生时能准确跳转到对应的ISR。

关键说明：

向量表的第一个元素是栈顶指针（initial_sp），第二个元素是复位中断服务程序入口地址（Reset_Handler）；
启动文件中通过"弱声明（WEAK）"定义了所有中断的默认处理函数（Default_Handler），默认行为是死循环；
用户需在C文件中重新定义需要使用的中断服务函数，函数名必须与向量表中的名称一致，否则会执行默认死循环。

系统时钟初始化

复位是一种特殊的异常，MCU复位后会自动跳转到复位中断服务程序（Reset_Handler）。该程序由启动文件实现，核心功能是初始化系统时钟（如将HSI、HSE时钟配置为系统时钟，设置 PLL 倍频等），并调用SystemInit函数完成时钟配置。

跳转到main函数

完成堆栈、向量表、时钟的初始化后，复位中断服务程序会通过"B main"指令跳转到C语言的main函数，此时CPU控制权交给用户编写的应用程序，启动文件的使命完成。

启动流程总结

复位后先执行启动文件，初始化堆栈空间和设置中断向量表，再跳到中断服务函数调用SystemInit初始化Flash和时钟，最终跳到main函数。

注意事项

中断服务函数必须精简高效，避免复杂逻辑和长时间阻塞，若需复杂处理，可在ISR中设置标志位，回到main函数的后台循环中处理；
启动文件是汇编文件（.s后缀），在程序运行前执行，用户无需修改，仅需在C文件中实现所需的中断服务函数；
不同型号的STM32对应不同的启动文件，需根据MCU型号选择正确的启动文件，否则会导致程序无法正常启动。
