Linux入门攻坚——61、tomcat负载均衡集群-LB Cluster

当后端的tomcat服务器不足以应付请求，压力过大时，考虑做负载均衡集群，此时就需要考虑会话保持的问题，确保同一客户端请求能够被定向到同一台主机，保持会话的连续性。

会话保持，实现与客户端的绑定，确保用户会话的连续性，其实现主要有：

session sticky ：会话粘性，通过一定的方式将一个客户的请求始终定向到确定的主机，两种

source ip：基于源IP进行绑定

cookie：基于cookie进行绑定

session cluster ：会话集群，将多台主机做成集群，集群中的主机通过多播方式，将本机的session传递给集群中其他主机，这样，客户端在任意一台主机上都可以保证会话的连续性。

session server ：使用会话服务器，集中保存会话信息，一般是高速缓存服务器，如

kv(key-value存储形式)：memcached，redis

还有一种 url：基于url进行绑定，对于不同的客户端，会给出一个不同的url，一般是在url后增加区别的参数，后台主机基于url进行绑定，在客户端不支持cookie时，经常使用的方法。

（1）LB tomcat

nginx+tomcat，nginx做前端，将请求负载均衡至后端多个 tomcat节点，不是集群，仅是负载均衡。也可以是Apache+tomcat，apache的httpd做前端，实现负载均衡。基于session sticky做会话保持。

（2）LB tomcat cluster

后端tomcat做成集群，前端只负责负载均衡，不需要考虑会话保持问题，因为后端每个tomcat节点都保持有全部session。

（3）LB tomcat

session server方式实现会话保持，即所有会话信息保存在一台高性能缓存服务器中。这里将学习使用memcached保存会话。

实践：（1）LB Tomcat
Nginx做反代 ，环境：

两台tomca主机：192.168.61.128、192.168.61.129

一台nginx主机：192.168.61.130

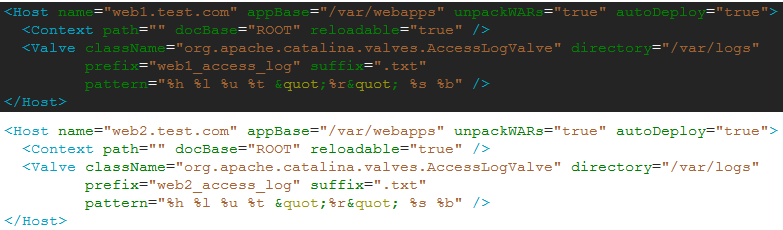

128上部署一个Host为web2的主机，129上部署一个Host为web1的主机

将Engine的默认主机改为上面定义的主机：

130上部署Nginx，配置反向代理：

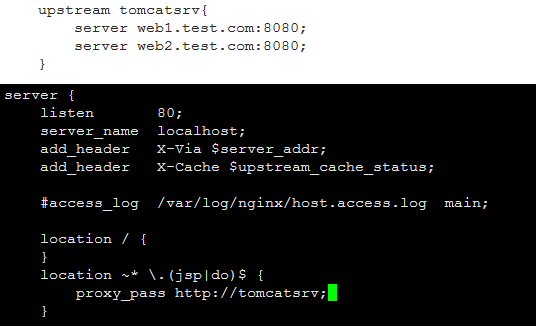

在http段中配置upstream和server：

对于以jsp或do结尾的文件，反向代理至tomcat，并且实现负载均衡

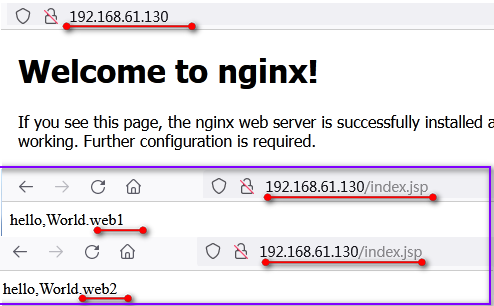

访问192.168.61.130：

访问192.168.61.130/index.jsp时，会出现负载均衡的现象，不停刷新页面，交替的在两个tomcat服务器切换。

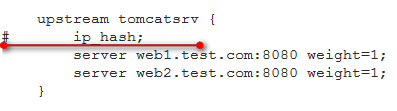

做会话绑定，只需要将upstream中增加ip_hash：

此时，访问再刷新时，就会固定到同一个tomcat服务器。

Apache httpd做反代同时实现负载均衡 ：有三种方案

1）apache：mod_proxy + mod_proxy_http + mod_proxy_balancer （httpd需加载的模块）

tomcat：http connector

2）apache：mod_proxy + mod_proxy_ajp + mod_proxy_balancer（httpd需加载的模块）

tomcat：ajp connector

3）apache：mod_jk （这个模块需要自己下载源代码编译）

tomcat：ajp connector

实践 1）方案：

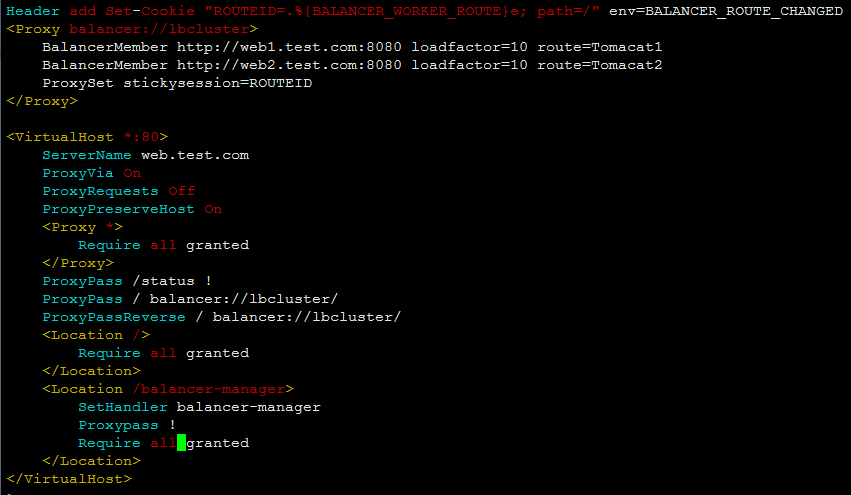

配置httpd，添加负载集群，增加一个虚拟主机：

route指的是后端tomcat服务器自己的jvm虚拟机的特有标识，在Engine标签中由jvmRoute定义。

修改inidex.jsp：

javascript 复制代码

<%@ page language="java" %>
<%@ page import="java.util.*" %>
<html>
    <head>
        <title>Web1</title>
    </head>
    <body>
	<h1><font color="red">Web1.test.com</font></h1>
	<table align="centre" border="1">
	    <tr>
		<td>Session ID</td>
	<% session.setAttribute("ZZZ.test","zzz.test"); %>
		<td><%= session.getId() %></td>
	    </tr>
	    <tr>
		<td>Create on</td>
		<td><%= session.getCreationTime() %></td>
	    </tr>
	</table>
    </body>
</html>

显示session ID及其创建时间。

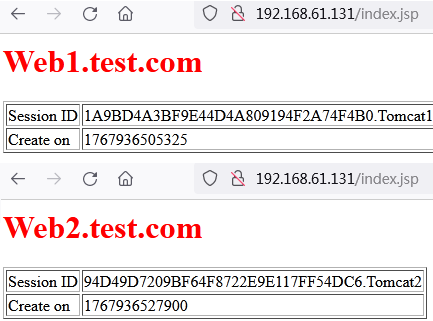

测试访问：

不停地刷新，页面在web1和web2之间切换，session ID每次都变化。

apache httpd上的指令说明 ：
ProxyPreserveHost {On|Off}：On启用此功能，代理会将用户请求报文中的Host:行发送给后端的服务器，而不再使用ProxyPass指定的服务器地址。如果想在反向代理中支持虚拟主机，则需要开启此项，否则就无需打开此功能。
ProxyVia {On|Off|Full|Block}：用于控制在http首部是否使用Via:，主要用于在多级代理中控制代理请求的流向。默认为Off，不启用此功能；On表示每个请求和响应报文均添加Via:；Full表示每个Via:行都会添加当前apache服务器的版本号信息；Block表示每个代理请求报文中的Via：都会被移除，包括原生请求报文中的Via。
ProxyRequests {On|Off}：是否开启apache正向代理的功能，httpd具有正向和反向代理功能，但不能同时实现；启用此项时为了代理http协议必须启用mod_proxy_http模块。同时，如果为apache设置了ProxyPass，则必须将ProxyRequests设置为Off，即启用反向代理功能。
ProxyPass [path] !|url [key=value key=value ...]]：将后端服务器某URL与当前服务器的某虚拟路径关联起来作为提供服务的路径，path为当前服务器上的某虚拟路径，url为后端服务器上某URL路径。使用此指令时必须将ProxyRequests的值设置为Off。需要注意的是，如果path以"/"结尾，则对应的url也必须以"/"结尾，反之亦然。也就是反向代理的设置，path是客户端请求的路径，url是反向代理服务器向后端服务器发送请求的路径。

另外，mod_proxy模块在httpd 2.1的版本之后支持与后端服务器的连接池功能，连接按需创建，可以保存至连接池中以备进一步使用。连接池大小或其它设定可以通过在ProxyPass中使用key=value的方式定义。常用的key如下：

min：连接池的最小容量，此值与实际连接个数无关，仅表示连接池最小要初始化的空间大小。
max：连接池的最大容量，每个MPM都有自己独立的容量；其值与MPM本身有关，如Prefork的总是为1，而其它的则取决于ThreadsPerChild指令的值。
loadfactor：用于负载均衡集群配置中，定义对应后端服务器的权重，取值范围为1-100。
retry：当apache将请求发送至后端服务器得到错误响应时等待多长时间以后再重试。单位是秒钟。

MPM：多路处理模块,负责绑定本机网络端口、接受请求，并调度子进程来处理请求的处理模块。
多路处理模块（Multi-Processing Modules，MPM）是Apache HTTP服务器2.0版本引入的核心功能组件，负责绑定网络端口、接收请求并通过调度子进程或线程处理请求。

如果Proxy指定是以balancer://开头，即用于负载均衡集群时，其还可以接受一些特殊的参数，如下所示：

lbmethod：apache实现负载均衡的调度方法，默认是byrequests，也就是轮询，即基于权重将统计请求个数进行调度，bytraffic则执行基于权重的流量计数调度，bybusyness通过考量每个后端服务器的当前负载进行调度。
maxattempts：放弃请求之前实现故障转移的次数，默认为1，其最大值不应该大于总的节点数。
nofailover：取值为On或Off，设置为On时表示后端服务器故障时，用户的session将损坏；因此，在后端服务器不支持session复制时可将其设置为On。
stickysession：调度器的sticky session的名字，根据web程序语言的不同，其值为JSESSIONID或PHPSESSIONID。

上述指令除了能在banlancer://或ProxyPass中设定之外，也可使用ProxySet指令直接进行设置，如：

BalancerMember http://web1.test.com:8080 loadfactor=1

BalancerMember http://web2.test.com:8080 loadfactor=2

ProxySet lbmethod=bytraffic

</Proxy>
ProxyPassReverse：用于让apache调整HTTP重定向响应报文中的Location、Content-Location及URI标签所对应的URL，在反向代理环境中必须使用此指令避免重定向报文绕过proxy服务器。

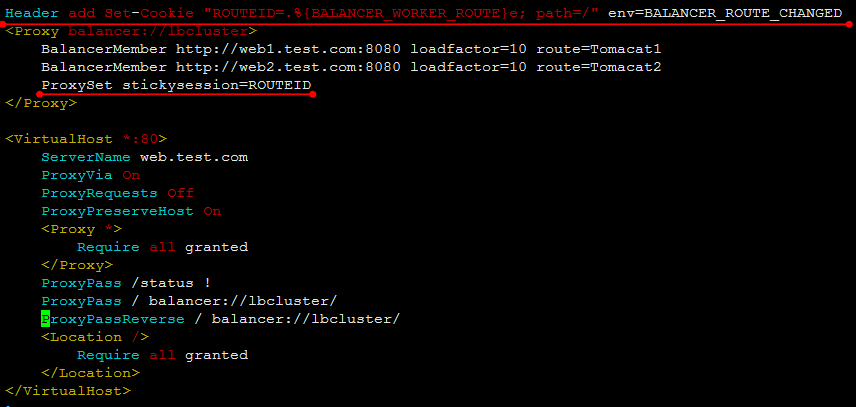

设置绑定会话：

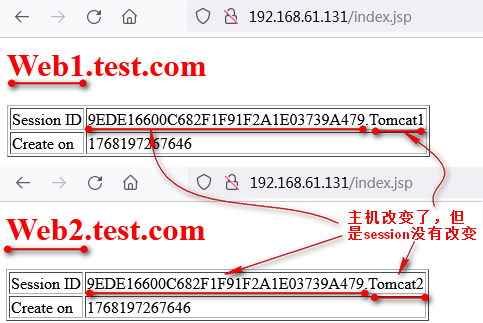

增加两行，然后再次测试访问，这时，页面停留在一个服务器上，并且sessionID不会变化。如此就实现了session sticky，会话粘性。

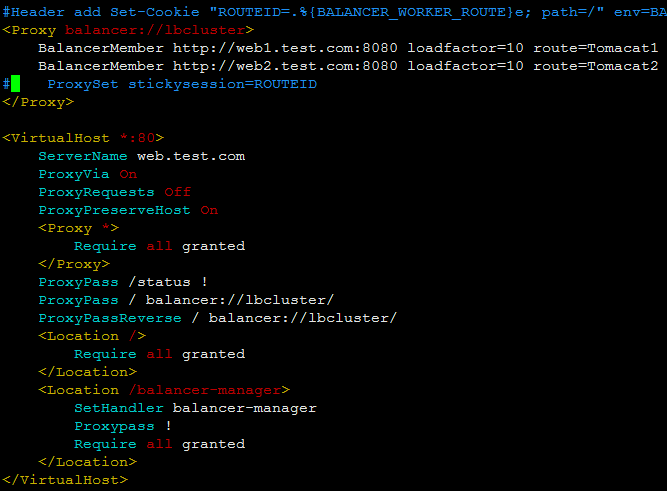

mod_proxy状态信息的输出：mod_proxy模块有一个内置的管理页面，配置如下

SetHandler balancer-manager

Proxypass !

Order Deny,Allow

Allow from all

</Location>

实际配置中允许所有人访问，所以配置成Require all granted

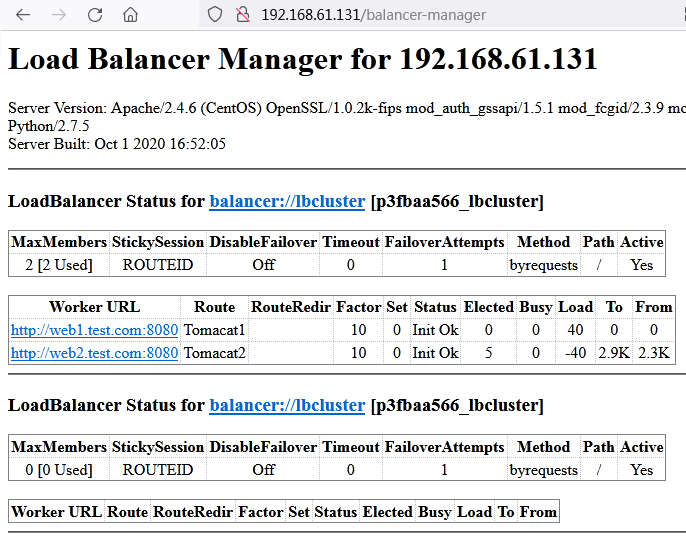

访问测试：

实践 2）方案：

只需将配置文件中BalancerMember后的http改为ajp，同时后面的端口由8080改为8009即可。

实践 3）方案：使用mod_jk模块，略。

Session Cluster

session manager：会话管理器，tomcat具有多种会话管理器

标准会话管理器 (StandardManager)：

<Manager className="org.apache.catalina.session.StandardManager"

maxInactiveInterval="7200"/>

默认保存于$CATALINA_HOME/work/Catalina/<hostname>/<webapp-name>/下的SESSIONS.ser文件中。

maxActiveSessions：最多允许的活动会话数量，默认为-1，表示不限制；

maxInactiveInterval：非活动的会话超时时长，默认为60s；

pathname：会话文件的保存目录；

持久会话管理器 (PersistentManager)：

将会话数据保存至持久存储中，并且能在服务器意外中止后重新启动时重新加载这些会话信息。持久会话管理器支持将会话保存至文件存储(FileStore)或JDBC存储(JDBCStore)中。

保存至文件中的示例：

<Manager className="org.apache.catalina.session.PersistentManager"

saveOnRestart="true">

<Store className="org.apache.catalina.session.FileStore"

directory="/data/tomcat-sessions"/>

</Manager>

每个用户的会话会被保存至directory指定的目录中的文件中，文件名为<session id>.session，并通过后台线程每隔一段时间(checkInterval参数定义，默认为60秒)检查一次超时会话。

保存至JDBCStore中的示例：

<Manager className="org.apache.catalina.session.PersistentManager"

saveOnRestart="true">

<Store className="org.apache.catalina.session.JDBCStore"

driverName="com.mysql.jdbc.Driver"

connectionURL="jdbc:mysql://localhost:3306/mydb?user=jb;password=pw"/>

</Manager>

DeltaManager会话管理器：通过多播，将本机的session多播给其他主机，即每台主机都拥有全部的session会话。适用规模较小的场景。

BackupManager会话管理器：分组做集群。

实践：使用tomcat cluster实现session共享

查阅Tomcat文档，最简单的用法是在Engine或Host中添加

一般需要具体配置，如下：

javascript 复制代码

 <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
                 channelSendOptions="8">

          <Manager className="org.apache.catalina.ha.session.DeltaManager"
                   expireSessionsOnShutdown="false"
                   notifyListenersOnReplication="true"/>

          <Channel className="org.apache.catalina.tribes.group.GroupChannel">
            <Membership className="org.apache.catalina.tribes.membership.McastService"
                        address="228.0.0.4"
                        port="45564"
                        frequency="500"
                        dropTime="3000"/>
            <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
                      address="auto"
                      port="4000"
                      autoBind="100"
                      selectorTimeout="5000"
                      maxThreads="6"/>

            <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
              <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
            </Sender>
            <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
            <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
          </Channel>

          <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
                 filter=""/>
          <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

          <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
                    tempDir="/tmp/war-temp/"
                    deployDir="/tmp/war-deploy/"
                    watchDir="/tmp/war-listen/"
                    watchEnabled="false"/>

          <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
        </Cluster>
