C语言结构体对齐是怎么计算

码农爱学习2026-01-13 12:02

在C/C++开发中，结构体是一种常用的数据结构形式，在某些应用场景中，需要特别关注结构体对齐问题。

本篇就来通过一个实际例子，来探究结构体对齐的具体表现以及结构体对齐应该怎么计算。

1 结构体对齐问题

举个例子，一个结构体中，有多个成员，那结构体的整体空间占用大小，等于各个成员大小的累加和吗？再进一步，结构体套结构体，最外面结构体的整体大小，等于各个成员结构体大小的累加和吗？

这就涉及到了结构体对齐问题，如果结构体没对齐，就会出现累加和和整体的大小不一样的情况，那这些对齐具体是怎样的情况，就是本篇要讨论的。

在写代码之前，先来简单介绍下sizeof与offsetof。

1.1 sizeof

sizeof 是一个C 语言关键字/运算符，用于计算某个数据类型、变量或表达式在内存中占用的总字节数，编译时就会确定结果，无运行时开销。

  • sizeof 结果类型是 size_t，无符号整数，打印用 %zu 格式符
  • 结构体的 sizeof 结果会包含内存填充（padding），也就是结构体对齐
  • 数组名用 sizeof 会计算整个数组的字节数（sizeof(name[10])=10），而数组名传参后会退化为指针，sizeof(指针)的大小就是4（32位系统）或8（64位系统）

1.2 offsetof

offsetof 是 <stddef.h> 中定义的宏 ，用于计算结构体中某个成员相对于结构体起始地址的字节偏移量，即该成员距离结构体开头有多少字节。因为是宏，也是编译时计算

sizeof offsetof
本质 关键字（运算符） 宏（基于地址计算）
作用 计算 "总字节数"（含填充） 计算 "成员相对于结构体开头的偏移"
适用对象 类型、变量、表达式 仅结构体 / 联合体的成员
结果含义 占用的总内存大小 成员的内存偏移位置
依赖头文件 无需（内置关键字） 必须包含 <stddef.h>

2 代码实测

2.1 实例代码-整体sizeof与累加sizeof

首先定义3个结构体，每个结构体包含一些自定义的变量：

  • DataA_t
  • DataB_t
  • DataC_t

然后再定义一个大的结构DataAll_t，包含DataA_t、DataB_t、DataC_t，外加一个char数组的data_d

为了便于通过循环的方式来展示结构体成员的大小，这里定义了一个StructMemberInfo_t结构：

  • char *name：结构体成员的名称，需要手动填入
  • size_t offset：结构体成员的偏移量，使用offsetof计算
  • size_t size：结构体成员的大小，使用sizeof计算

将所有成员的信息，写入结构体数组后，就可以进行循环打印展示，在循环的过程中，计算各个成sizeof的累加和，最后和整体的sizeof进行对比，观察是否大小一致。

c 复制代码
// gcc 1_calc_size.c -o 1_calc_size
#include <stdio.h>
#include <stddef.h>

typedef struct{
    int   m1;
    float m2;
    char  m3[2];
}DataA_t;

typedef struct{
    char   n1[3];
    double n2;
}DataB_t;

typedef struct{
    char x1;
    char x2[2];
}DataC_t;

typedef struct{
    DataA_t data_a;
    DataB_t data_b;
    DataC_t data_c;
    char    data_d[1];
}DataAll_t;

typedef struct{
    char * name;
    size_t offset;
    size_t size;
}StructMemberInfo_t;

void show_struct_member_size_info(DataAll_t *data)
{
    StructMemberInfo_t info[] = {
        {"data_a", offsetof(DataAll_t, data_a), sizeof(data->data_a)},
        {"data_b", offsetof(DataAll_t, data_b), sizeof(data->data_b)},
        {"data_c", offsetof(DataAll_t, data_c), sizeof(data->data_c)},
        {"data_d", offsetof(DataAll_t, data_d), sizeof(data->data_d)},
    };

    int num = sizeof(info) / sizeof(info[0]);
    size_t sum_size = 0;

    size_t total_size = sizeof(DataAll_t);
    printf("datap:%p\t total_size:%zu\n", (void *)data, total_size);

    for (int i = 0; i < num; i++)
    {
        void *ptr = (void *)data + info[i].offset;
        sum_size += info[i].size;
        printf("[%d] p:%p\t name:%s\t offset:%zu\t size:%zu\t sum_size:%zu\n",
            i, ptr, info[i].name, info[i].offset, info[i].size, sum_size);
    }

    if (sum_size == total_size)
    {
        printf("struct data member size check ok, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
    else
    {
        printf("struct data member size check fail, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
}

int main()
{
    DataAll_t data_all;

    show_struct_member_size_info(&data_all);

    return 0;
}

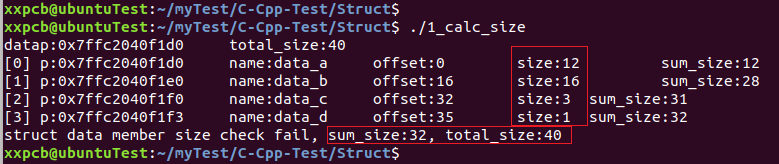

运行结果如下，可以看到是不一致的，说明存在字节对齐的现象：

2.2 增加结构体成员的地址打印

那具体是怎样的对齐，我们可以把各个成员的地址打印出来：

  • show_struct_member_addr：将成员的地址打印出来
  • show_struct_align：将使用的字节对齐方式打印出来
c 复制代码
// gcc 2_calc_size.c -o 2_calc_size
#include <stdio.h>
#include <stddef.h>

typedef struct{
    int   m1;
    float m2;
    char  m3[2];
}DataA_t;

typedef struct{
    char   n1[3];
    double n2;
}DataB_t;

typedef struct{
    char x1;
    char x2[2];
}DataC_t;

typedef struct{
    DataA_t data_a;
    DataB_t data_b;
    DataC_t data_c;
    char    data_d[1];
}DataAll_t;

typedef struct{
    char * name;
    size_t offset;
    size_t size;
}StructMemberInfo_t;

void show_struct_member_size_info(DataAll_t *data)
{
    StructMemberInfo_t info[] = {
        {"data_a", offsetof(DataAll_t, data_a), sizeof(data->data_a)},
        {"data_b", offsetof(DataAll_t, data_b), sizeof(data->data_b)},
        {"data_c", offsetof(DataAll_t, data_c), sizeof(data->data_c)},
        {"data_d", offsetof(DataAll_t, data_d), sizeof(data->data_d)},
    };

    int num = sizeof(info) / sizeof(info[0]);
    size_t sum_size = 0;

    size_t total_size = sizeof(DataAll_t);
    printf("datap:%p\t total_size:%zu\n", (void *)data, total_size);

    for (int i = 0; i < num; i++)
    {
        void *ptr = (void *)data + info[i].offset;
        sum_size += info[i].size;
        printf("[%d] p:%p\t name:%s\t offset:%zu\t size:%zu\t sum_size:%zu\n",
            i, ptr, info[i].name, info[i].offset, info[i].size, sum_size);
    }

    if (sum_size == total_size)
    {
        printf("struct data member size check ok, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
    else
    {
        printf("struct data member size check fail, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
}

void show_struct_member_addr(DataAll_t *data)
{
    printf("====== data:%p\n", (void *)data);
    printf("------ data_a:%p\n", (void *)&data->data_a);
    printf("data_a,m1:%p\n", (void *)&data->data_a.m1);
    printf("data_a,m2:%p\n", (void *)&data->data_a.m2);
    printf("data_a,m3:%p\n", (void *)&data->data_a.m3);

    printf("------ data_b:%p\n", (void *)&data->data_b);
    printf("data_b,n1:%p\n", (void *)&data->data_b.n1);
    printf("data_b,n2:%p\n", (void *)&data->data_b.n2);

    printf("------ data_c:%p\n", (void *)&data->data_c);
    printf("data_c,x1:%p\n", (void *)&data->data_c.x1);
    printf("data_c,x2:%p\n", (void *)&data->data_c.x2);

    printf("------ data_d:%p\n", (void *)&data->data_d);
}

void show_struct_align(DataAll_t *data)
{
    printf("====== data align:%zu\n", __alignof(DataAll_t));
    printf("------ data_a align:%zu\n", __alignof(data->data_a));
    printf("------ data_b align:%zu\n", __alignof(data->data_b));
    printf("------ data_b align:%zu\n", __alignof(data->data_c));
    printf("------ data_d align:%zu\n", __alignof(data->data_d));
}

int main()
{
    DataAll_t data_all;

    show_struct_member_addr(&data_all);

    printf("\n");
    show_struct_align(&data_all);

    printf("\n");
    show_struct_member_size_info(&data_all);

    return 0;
}

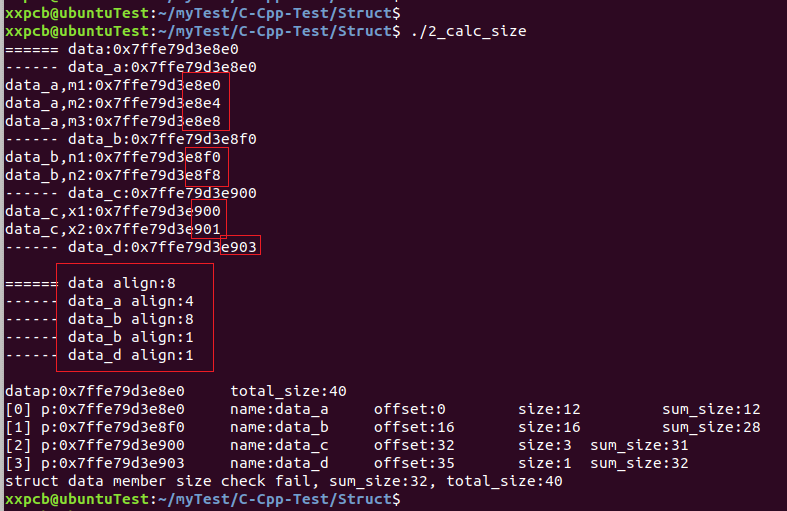

运行结果如下：

可以看到，最外层结构体是8字节对齐，内部的子结构体，存在多种对齐：

  • DataA_t：4字节对齐，int和float的大小是4
  • DataB_t：8字节对齐，double的大小是8
  • DataC_t：1字节对齐，char的大小是1

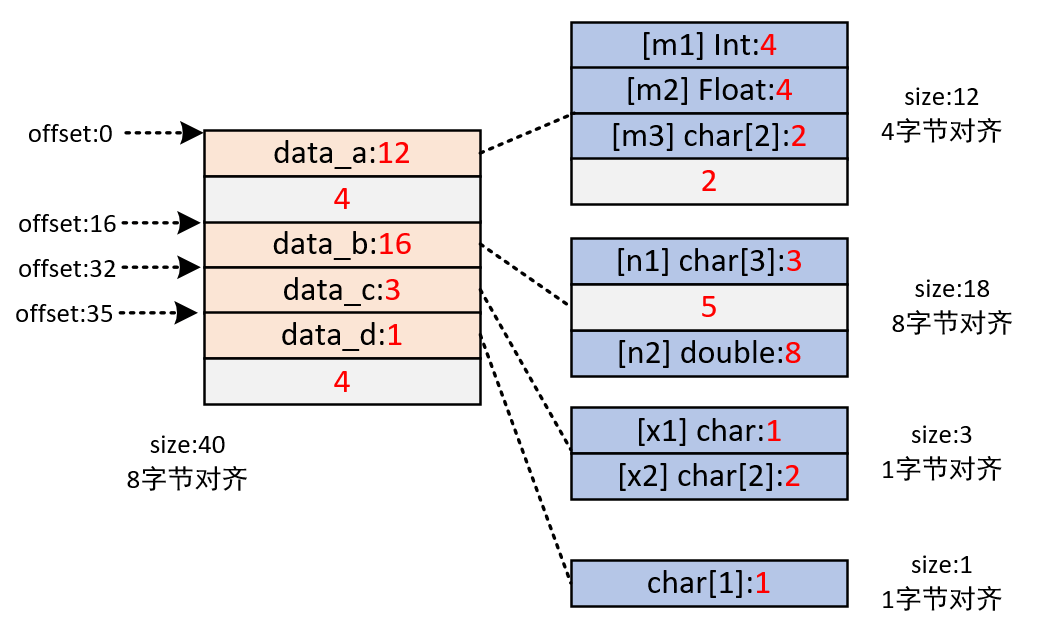

再根据各个成员的地址，可以画出如下示例图，看出字节对齐对应的内存填充（padding）的位置：

  • 例如4字节对齐的data_a，从前到后，如果存在连续的成员组合起来的大小不是4的倍数，则进行内存填充，确保组合后是4的倍数，data_a的最后一个成员，只剩2了，所以要在末尾填充2，所以sizeof(data_a)的12
  • 对于8字节对齐的data_b，第一个成员是3，和后面的成员组合在一起，也不是8的倍数，所以需要先在第1个成员后添加5
  • 对于8字节对齐data_all，显示需要在data_a后补4个，凑够了8，data_b是8的倍数，不用管，后面的data_c和data_d，加在一起还不够8，所以最后再补上4

2.3 增加对齐的计算

经过上述的分析，可以对show_struct_member_size_info增加字节对齐中内存填充大小的计算，然后再验证累加的大小（包括字节填充）与整体的大小是否一致，代码如下：

c 复制代码
// gcc 3_calc_size.c -o 3_calc_size
#include <stdio.h>
#include <stddef.h>

typedef struct{
    int   m1;
    float m2;
    char  m3[2];
}DataA_t;

typedef struct{
    char   n1[3];
    double n2;
}DataB_t;

typedef struct{
    char x1;
    char x2[2];
}DataC_t;

typedef struct{
    DataA_t data_a;
    DataB_t data_b;
    DataC_t data_c;
    char    data_d[1];
}DataAll_t;

typedef struct{
    char * name;
    size_t offset;
    size_t size;
}StructMemberInfo_t;

void show_struct_member_size_info(DataAll_t *data)
{
    StructMemberInfo_t info[] = {
        {"data_a", offsetof(DataAll_t, data_a), sizeof(data->data_a)},
        {"data_b", offsetof(DataAll_t, data_b), sizeof(data->data_b)},
        {"data_c", offsetof(DataAll_t, data_c), sizeof(data->data_c)},
        {"data_d", offsetof(DataAll_t, data_d), sizeof(data->data_d)},
    };

    int num = sizeof(info) / sizeof(info[0]);
    size_t sum_size = 0;

    size_t total_size = sizeof(DataAll_t);
    printf("datap:%p\t total_size:%zu\n", (void *)data, total_size);

    for (int i = 0; i < num; i++)
    {
        void *ptr = (void *)data + info[i].offset;

        // sum_size加上字节对齐的值
        if (i > 0)
        {
            size_t padding = info[i].offset - sum_size;
            if (padding > 0)
            {
                printf("[%d] name:%s need add padding:%zu(info[%d].offset:%zu, sum_size:%zu)\n",
                    i-1, info[i-1].name, padding, i, info[i].offset, sum_size);
                sum_size += padding;
            }
        }
        sum_size += info[i].size;

        printf("[%d] p:%p\t name:%s\t offset:%zu\t size:%zu\t sum_size:%zu\n",
            i, ptr, info[i].name, info[i].offset, info[i].size, sum_size);
    }

    // 最后加上字节对齐的值
    {
        size_t align = __alignof(data);

        if (sum_size % align != 0)
        {
            size_t padding = align - (sum_size % align);
            sum_size += padding;
            printf("in the end, need add padding:%zu\n", padding);
        }
    }

    if (sum_size == total_size)
    {
        printf("struct data member size check ok, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
    else
    {
        printf("struct data member size check fail, sum_size:%zu, total_size:%zu\n", sum_size, total_size);
    }
}

void show_struct_member_addr(DataAll_t *data)
{
    printf("====== data:%p\n", (void *)data);
    printf("------ data_a:%p\n", (void *)&data->data_a);
    printf("data_a,m1:%p\n", (void *)&data->data_a.m1);
    printf("data_a,m2:%p\n", (void *)&data->data_a.m2);
    printf("data_a,m3:%p\n", (void *)&data->data_a.m3);

    printf("------ data_b:%p\n", (void *)&data->data_b);
    printf("data_b,n1:%p\n", (void *)&data->data_b.n1);
    printf("data_b,n2:%p\n", (void *)&data->data_b.n2);

    printf("------ data_c:%p\n", (void *)&data->data_c);
    printf("data_c,x1:%p\n", (void *)&data->data_c.x1);
    printf("data_c,x2:%p\n", (void *)&data->data_c.x2);

    printf("------ data_d:%p\n", (void *)&data->data_d);
}

void show_struct_align(DataAll_t *data)
{
    printf("====== data align:%zu\n", __alignof(DataAll_t));
    printf("------ data_a align:%zu\n", __alignof(data->data_a));
    printf("------ data_b align:%zu\n", __alignof(data->data_b));
    printf("------ data_b align:%zu\n", __alignof(data->data_c));
    printf("------ data_d align:%zu\n", __alignof(data->data_d));
}

int main()
{
    DataAll_t data_all;

    show_struct_member_addr(&data_all);

    printf("\n");
    show_struct_align(&data_all);

    printf("\n");
    show_struct_member_size_info(&data_all);

    return 0;
}

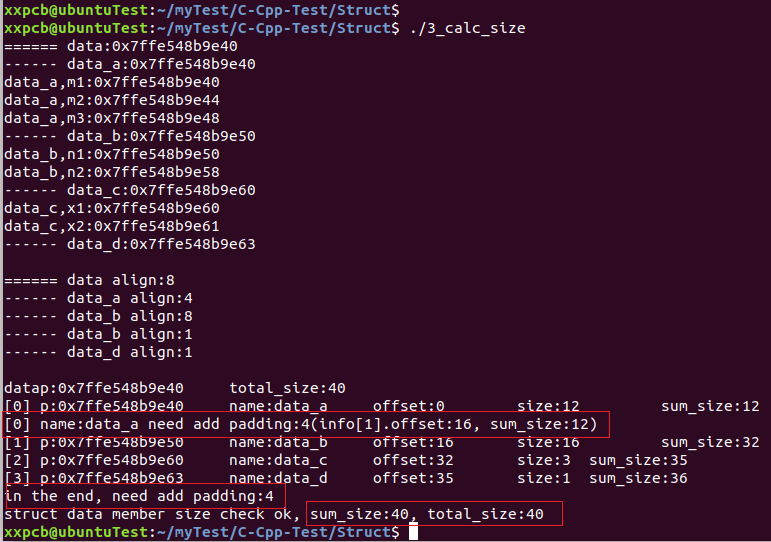

运行结如下，可以看到最终计算一致了：

3 总结

本篇探究了C/C++中结构体的字节对齐问题，通过一个简单的示例，展示字节对齐的实际现象，以及通过打印出地址，说明结构体成员是如何存储的。
