蓝牙学习之Provision（2）

本章分析telink sig mesh 工具通过网关给其他蓝牙设备配网的流程。

cpp 复制代码

开始provision：
Log:
<0003>10:05:33:964 [INFO]:(GattProv)start provision for the device
<0004>10:05:33:964 [ERR]:(common)obj_adr 0x0002, not found VC node info
<0005>10:05:33:964 [INFO]:(GATEWAY)HCI_GATEWAY_CMD_SET_NODE_PARA : e9 ff 0a 9e f2 f2 fc 06 06 10 1a 27 27 31 3a 3a 44 4e 4e 00 00 00 11 22 33 44 02 00

typedef struct{
  u8  net_work_key[16];//network key = 9e f2 f2 fc 06 06 10 1a 27 27 31 3a 3a 44 4e 4e
  u16  key_index;      //network key index = 00 00
  union{               //00
      mesh_ctl_fri_update_flag_t prov_flags;
      u8  flags;  // iv update flag
  };
  u8  iv_index[4];  // iv index = 11 22 33 44
  u16  unicast_address;  //02 00 → 分配给蓝牙设备的地址为0x0002
}provision_net_info_str;

1.Provisioning Invite

cpp 复制代码

<0006>10:05:35:680 [INFO]:(GATEWAY)the node link open cmd is : d8 1e 92 20 c3 d0 f2 3f 9b f2 3c 5c 43 7e 75 cf    → 目标蓝牙设备的 16 byte UUID
<0007>10:05:35:889 [INFO]:(common) =============  GATEWAY  >>>>>>>>>>>>>>>>>> IUT===================
<0008>10:05:35:889 [INFO]:(common)prov invite cmd: 00 00

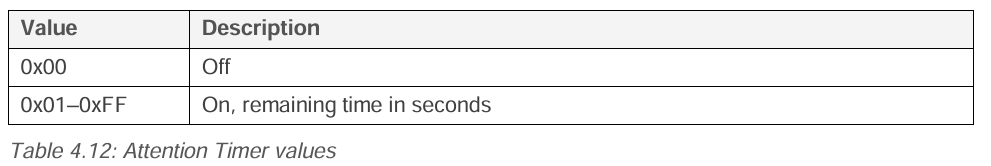

//Opcode = 0x00，处于 PROV_INVITE阶段 ， ✅ Attention Duration = 0x00 表示：停止当前正在进行的 Attention 过程（即关闭识别指示）。

telink用了一个枚举来指示配网执行的各个阶段，请参考：
//provison pdu part
typedef enum{
	PRO_INVITE = 0,  //→ 当前处于 PROV_INVITE阶段
	PRO_CAPABLI = 1,
	PRO_START = 2,
	PRO_PUB_KEY = 3,
	PRO_INPUT_COM = 4,
	PRO_CONFIRM = 5,
	PRO_RANDOM = 6,
	PRO_DATA = 7,
	PRO_COMPLETE = 8,
	PRO_FAIL = 9,
	PRO_REC_REQ = 10,
	PRO_REC_RSP = 11,
	PRO_REC_GET = 12,
	PRO_REC_LIST = 13,
	PRO_COMMAND_ACK = 14,
	PRO_BEARS_CTL = 15,
	PRO_BEACON = 16,
	PRO_RFU = 17,
}PRO_CMD_ENUM;

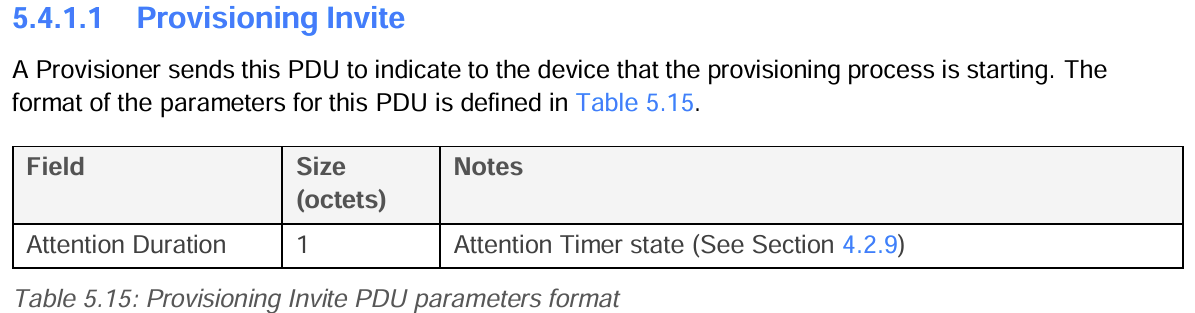

请参考Bluetooth Mesh Profile Specification：

2.Provisioning capabilities

cpp 复制代码

<0009>10:05:36:127 [INFO]:(common) =============  GATEWAY  <<<<<<<<<<<<<<<<<< IUT===================
<0010>10:05:36:127 [INFO]:(common)prov capa cmd: 01 02 00 01 00 00 00 00 00 00 00 00

//FIPS P-256（NIST P-256 / secp256r1）是一种标准化的 256 位椭圆曲线，提供约 128 位安全强度，是 Bluetooth Mesh 配网过程中强制使用的加密基础，用于安全地建立设备间的共享密钥。

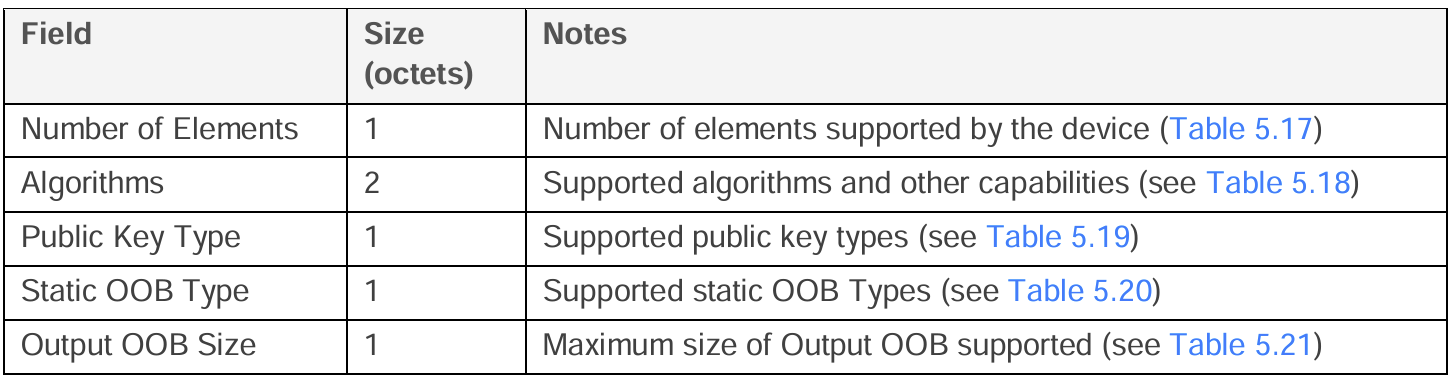

请参考Bluetooth Mesh Profile Specification：

字段	值（Hex）	解释
PRO_CAPABLI	01	Opcode = Provisioning capabilities ✅
Number of Elements	`02`	设备有 2 个元素（比如主控 + 一个传感器或灯）
Supported Algorithms	`00 01`	支持 FIPS P-256 椭圆曲线（Bit 0 = 1） → 即只支持标准 ECC 算法（0x0001）
Public Key Type	`00`	不支持 OOB 公钥传输（使用 on-the-fly 生成）
Static OOB Type	`00`	不支持 Static OOB（即不能通过预共享密钥配网）
Output OOB Size	`00`	不支持 Output OOB（如 LED 闪烁、屏幕显示等）
Output OOB Action	`00 00`	无 Output 动作
Input OOB Size	`00`	不支持 Input OOB（如按键输入、扫码等）
Input OOB Action	`00 00`	无 Input 动作

3.Provisioning Start

cpp 复制代码

<0011>10:05:36:143 [INFO]:(common) =============  GATEWAY  >>>>>>>>>>>>>>>>>> IUT===================
<0012>10:05:36:143 [INFO]:(common)prov start cmd: 02 00 00 00 00 00

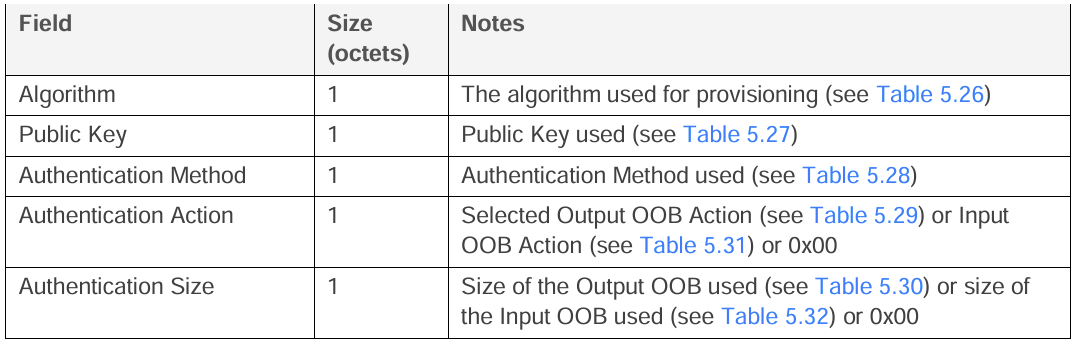

请参考Bluetooth Mesh Profile Specification：

字节位置	值（Hex）	含义
$0$	`02`	Opcode = Provisioning Start ✅
$1$	`00`	Algorithm = 0x00 → FIPS P-256 Elliptic Curve（这是唯一合法值，强制要求）
$2$	`00`	Public Key = 0 → 不使用 OOB 公钥（设备使用临时生成的公钥）
$3$	`00`	Authentication Method = No OOB（无带外认证）
$4$	`00`	Authentication Action = 0（No OOB 时此字段忽略）
$5$	`00`	Authentication Size = 0（No OOB 时无 OOB 值）
