STM32嵌入式:使用 MT29F8G08ABACAWP NAND 的FLASH全面指南

使用 MT29F8G08ABACAWP 的全面指南

本文是一个关于如何使用 MT29F8G08ABACAWP(8Gb SLC NAND Flash) 芯片的教程技术博客。这个教程将涵盖基础配置、块分配、录波数据分配以及读写函数的设计与实现。

目录

  1. 简介
  2. 硬件连接与基础配置
  3. [Flash 分区规划](#Flash 分区规划)
  4. 录波数据分配
  5. 读写函数设计
  6. 常见问题与解决方法

简介

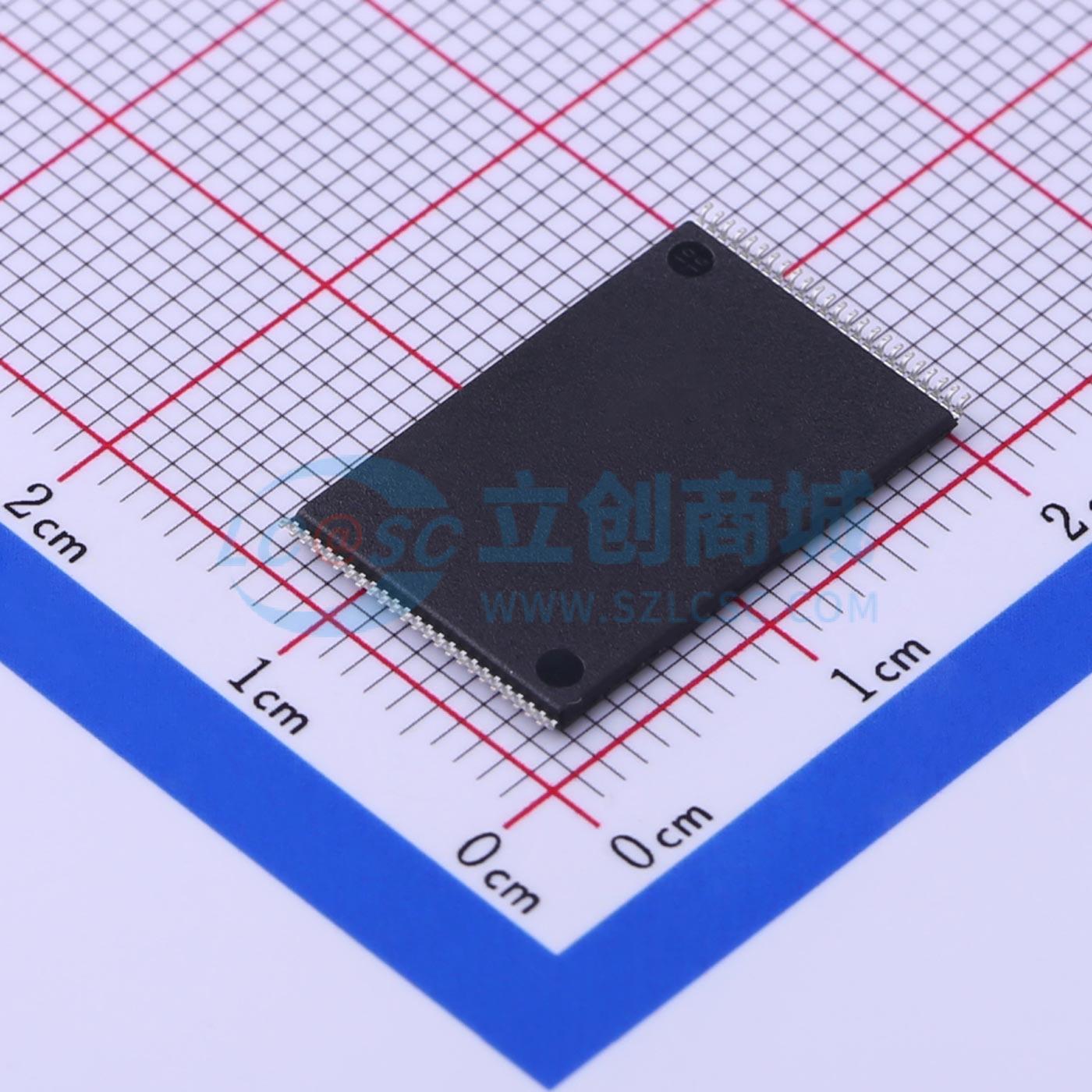

MT29F8G08ABACAWP 是一款 8Gb (1GB) 容量的 SLC NAND Flash 存储芯片,适用于需要高可靠性的嵌入式系统中。它具有 2048 字节的数据页大小和 64 字节的备用区域,支持 128 页每块,每个块大小为 256KB。


硬件连接与基础配置

1. 硬件连接

确保您的开发板正确连接到 MT29F8G08ABACAWP 芯片,通常包括:

  • 数据线(DQ0-DQ7)
  • 地址线(A0-A24)
  • 控制信号线(CE#, RE#, WE#, WP#, R/B#)

2. FMC 配置

初始化 STM32 的 FMC 模块以访问 NAND Flash。以下是基础配置示例:

c 复制代码
hnand1.Config.PageSize = 2048;        // 每页 2048 字节
hnand1.Config.SpareAreaSize = 64;     // 备用区大小 64 字节
hnand1.Config.BlockSize = 128;        // 每块 128 页
hnand1.Config.BlockNbr = 4096;        // 总共 4096 块
hnand1.Config.PlaneNbr = 1;           // 单平面

Flash 分区规划

为了有效管理 Flash 空间,我们将其划分为三个主要区域:信息区、数据区和备份区。

c 复制代码
#define FLASH_INFOR_ZONE_BLOCKS   20      // 信息区:20 × 256KB = 5 MB
#define FLASH_DATA_ZONE_BLOCKS    2000    // 数据区:2000 × 256KB = 500 MB
#define FLASH_BAKUP_ZONE_BLOCKS   2000    // 备份区:500 MB

#define FLASH_INFOR_ZONE_START    0
#define FLASH_DATA_ZONE_START     FLASH_INFOR_ZONE_BLOCKS               // 20
#define FLASH_BAKUP_ZONE_START    (FLASH_DATA_ZONE_START + FLASH_DATA_ZONE_BLOCKS) // 2020

录波数据分配

在 Flash 中存储录波数据时,我们需要定义一些宏来描述每次记录所需的空间。

c 复制代码
#define FLASH_USER_WAVEDATA_BLOCKS 6       // 波形数据占用的块数
#define FLASH_USER_FAULTREG_BLOCKS 1       // 故障寄存器数据占用的块数
#define FLASH_USER_DATA_PERBLOCKS (FLASH_USER_WAVEDATA_BLOCKS + FLASH_USER_FAULTREG_BLOCKS) // 7

#define FLASH_USER_WRITE_FAULTDATA_MAX_NUM ((FLASH_DATA_ZONE_BLOCKS / FLASH_USER_DATA_PERBLOCKS) - 1) // 最大故障记录数

读写函数设计

写入函数

写入数据到 Flash 需要先擦除目标块,然后才能写入数据。这里展示一个简化的写入函数示例:

c 复制代码
uint16_t WriteUserDataToFlash(FlashUserReadWriteType_t *m, uint16_t *result)
{
    if (!m || !result) return 0xFFFF;
    *result = false;

    if (!m->start) return 0;

    uint32_t page = 0;
    uint16_t res = 0;

    // 如果所有整页已写完,则处理最后不足一页的数据
    if (m->alreadyReadWritePages >= m->readWriteTotalPages) {
        if (m->lastPageBytes > 0) {
            if (TransBlockAddrToMapPageAddr(m->readWriteBlockAddr, &page)) {
                page += m->alreadyReadWritePages;
                res = WriteFlashSector(m->lastPageBytes, m->buf + (m->alreadyReadWritePages * m->perTimeReadWriteBytes), page);
                if (res == true) {
                    m->start = false;
                    *result = true;
                } else if (res == false) {
                    printf("\r\nFlash busy, retry next cycle.\r\n");
                } else {
                    return 0xFFFF;
                }
            }
        } else {
            m->start = false;
            *result = true;
        }
        return 0;
    }

    // 检查是否进入新 Block(需要擦除)
    uint32_t current_page_in_block = m->alreadyReadWritePages % FlashLogicalInfor.pagesPerBlock;
    if (current_page_in_block == 0) {
        if (!EraseFlashBlock(m->readWriteBlockAddr)) {
            printf("Erase failed for block %lu\r\n", m->readWriteBlockAddr);
            return 0xFFFF;
        }
    }

    if (TransBlockAddrToMapPageAddr(m->readWriteBlockAddr, &page)) {
        page += m->alreadyReadWritePages;
        const uint8_t *write_ptr = m->buf + (m->alreadyReadWritePages * m->perTimeReadWriteBytes);

        if (WriteFlashSector(m->perTimeReadWriteBytes, write_ptr, page) == true) {
            m->alreadyReadWritePages++;

            if ((m->alreadyReadWritePages % FlashLogicalInfor.pagesPerBlock) == 0) {
                m->readWriteBlockAddr++;
                if (m->readWriteBlockAddr >= FLASH_DATA_ZONE_START + FLASH_DATA_ZONE_BLOCKS) {
                    printf("Write beyond data zone!\r\n");
                    return 0xFFFF;
                }
            }
        } else {
            printf("\r\nFlash not ready, retry next cycle.\r\n");
        }
    }

    return 0;
}

读取函数

读取数据相对简单,只需根据地址读取即可:

c 复制代码
void ReadUserDataFromFlash(FlashUserReadWriteType_t *m, uint16_t *result)
{
    if (!m || !result) return;
    *result = false;

    if (!m->start) return;

    uint32_t page = 0;

    if (m->alreadyReadWritePages >= m->readWriteTotalPages) {
        if (m->lastPageBytes > 0) {
            if (TransBlockAddrToMapPageAddr(m->readWriteBlockAddr, &page)) {
                page += m->alreadyReadWritePages;
                if (ReadFlashSector(m->lastPageBytes, m->buf + (m->alreadyReadWritePages * m->perTimeReadWriteBytes), page)) {
                    m->start = false;
                    *result = true;
                } else {
                    printf("now the flash is not ready,it will read data next cycletime");
                }
            }
        } else {
            m->start = false;
            *result = true;
        }
    } else {
        if (TransBlockAddrToMapPageAddr(m->readWriteBlockAddr, &page)) {
            page += m->alreadyReadWritePages;
            if (ReadFlashSector(m->perTimeReadWriteBytes, m->buf + (m->alreadyReadWritePages * m->perTimeReadWriteBytes), page)) {
                m->alreadyReadWritePages++;

                if ((m->alreadyReadWritePages % FlashLogicalInfor.pagesPerBlock) == 0) {
                    m->readWriteBlockAddr++;
                    if (m->readWriteBlockAddr >= FlashLogicalInfor.totalBlocks) {
                        printf("this block out of range: %d\r\n", m->readWriteBlockAddr);
                    }
                }
            } else {
                printf("now the flash is not ready,it will read data next cycletime");
            }
        }
    }
}

常见问题与解决方法

1. Flash Not Ready 错误

原因 : 可能是因为尝试写入或读取时 Flash 正忙。
解决方法: 在写入前检查 Flash 是否就绪,并确保在底层驱动中加入 busy 轮询。

2. 数据写入失败

原因 : 可能是由于未先擦除目标块导致。
解决方法 : 在写入前调用 EraseFlashBlock() 函数确保目标块已被擦除。

3. 超过最大写入次数限制

原因 : 当达到 FLASH_USER_WRITE_FAULTDATA_MAX_NUM 限制时。
解决方法: 实现循环覆盖旧数据的机制,或者增加 Flash 区域的容量。


希望这篇指南能够帮助你更好地理解和使用 MT29F8G08ABACAWP NAND Flash 芯片。如果有任何疑问或需要进一步的帮助,请随时留言!


如果你有任何特定的需求或者想了解更多细节,请告诉我!
