码上通QT实战12--监控页面04-绘制6个灯珠及开关

1、前言

Qt中的绘图技术概述

Qt提供了多种绘图技术，适用于不同的应用场景。以下是Qt中常用的绘图技术及其特点。

QPainter绘图

QPainter是Qt中最基础的绘图类，支持在QPaintDevice子类（如QWidget、QImage、QPixmap）上绘制2D图形。

支持绘制基本图形（点、线、矩形、椭圆等）
支持变换（平移、旋转、缩放）
支持画笔（QPen）和画刷（QBrush）样式设置
支持文本绘制和字体设置

图形视图框架

Graphics View框架提供了管理大量自定义2D图形项的功能，适合需要处理大量图形元素的场景。

基于场景（QGraphicsScene）-视图（QGraphicsView）-项（QGraphicsItem）架构
支持项的选择、移动、缩放和旋转
内置碰撞检测
支持自定义图形项

OpenGL集成

Qt提供了对OpenGL的良好支持，适合需要高性能3D绘图的场景。

QOpenGLWidget：在Qt widget中嵌入OpenGL渲染
QOpenGLFunctions：提供OpenGL API访问
Qt Quick中的3D支持

Qt Quick绘图

Qt Quick提供了声明式的方式来创建用户界面，包括矢量图形绘制。

Canvas：类似HTML5 Canvas的绘图API
Shape：高性能矢量图形绘制
粒子系统：创建视觉效果

Qt的绘图系统设计灵活，可以根据应用需求选择合适的技术组合，从简单的2D绘图到复杂的3D渲染都能胜任。

2、加油干

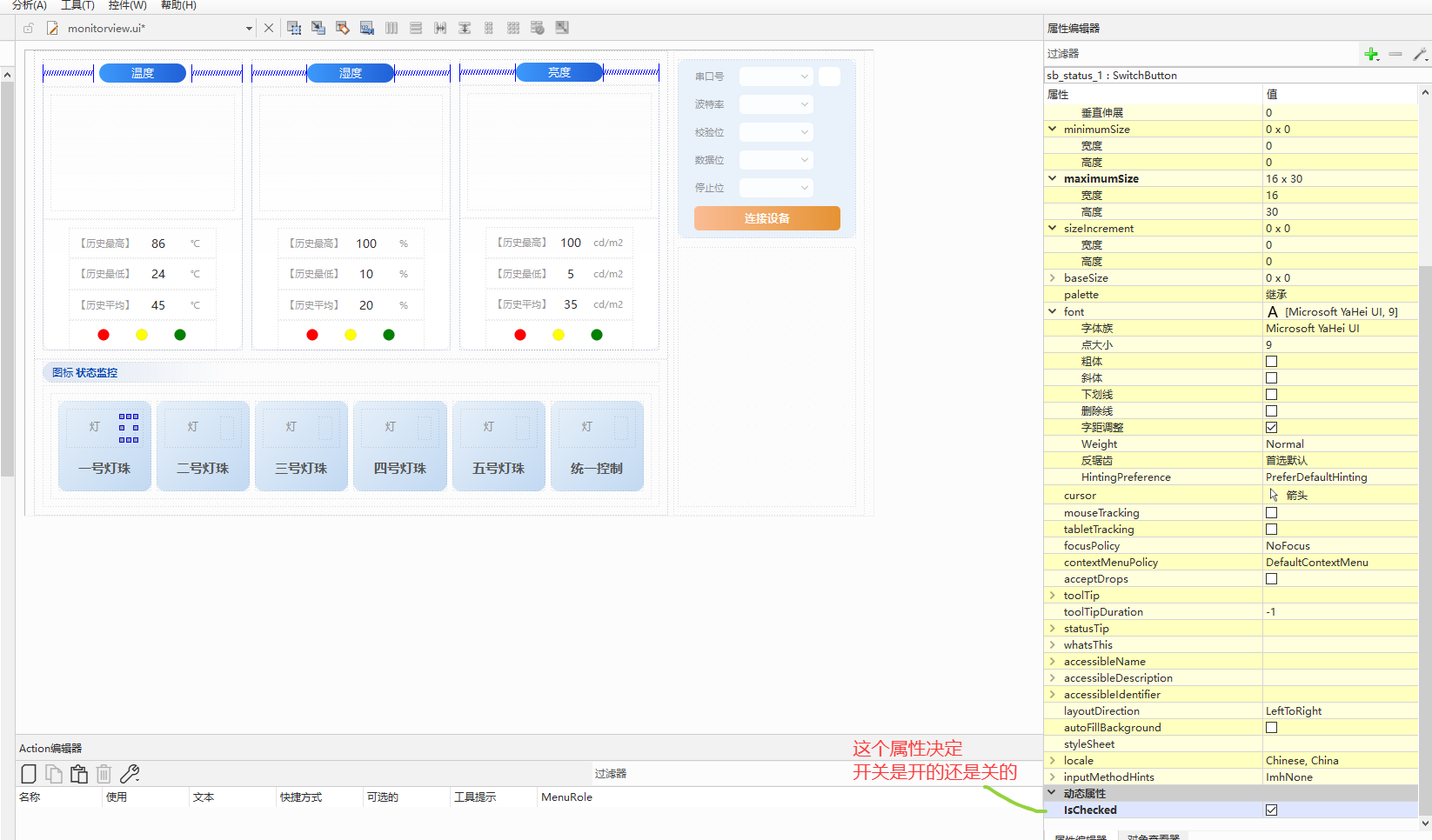

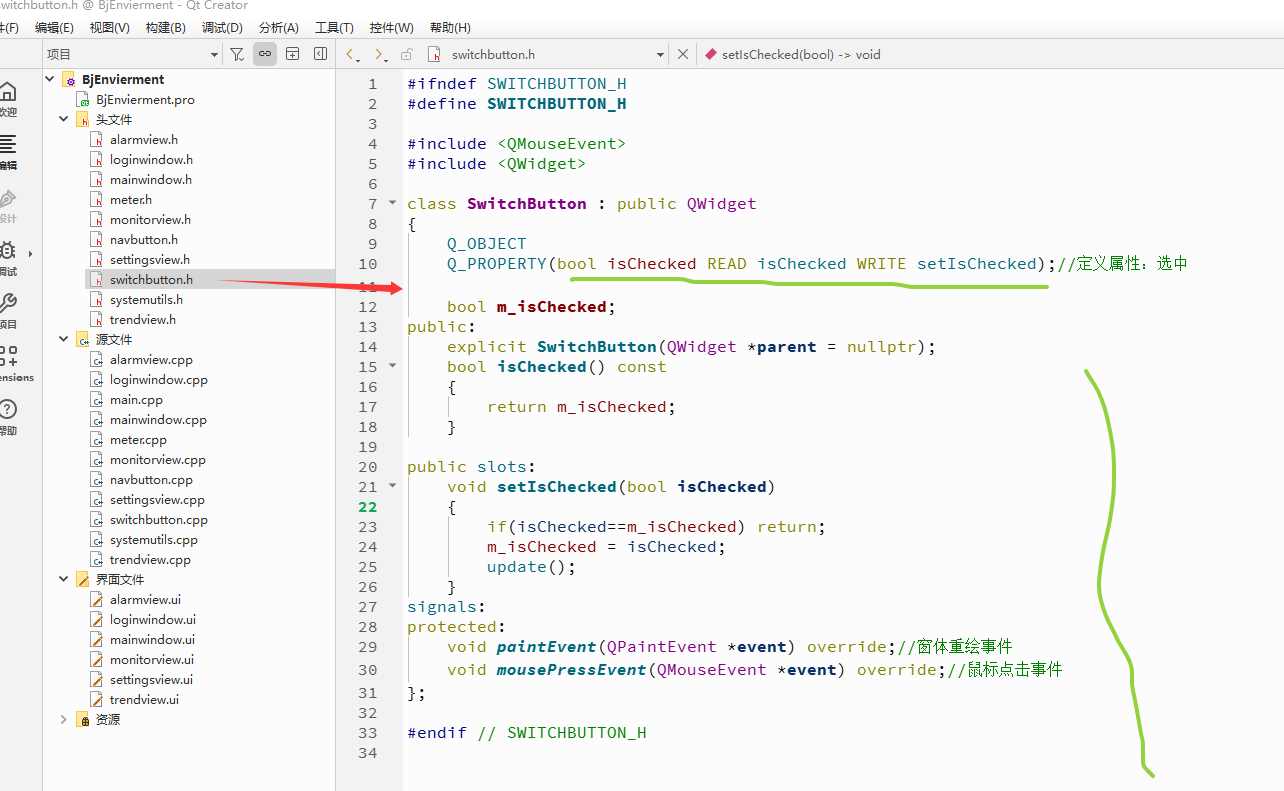

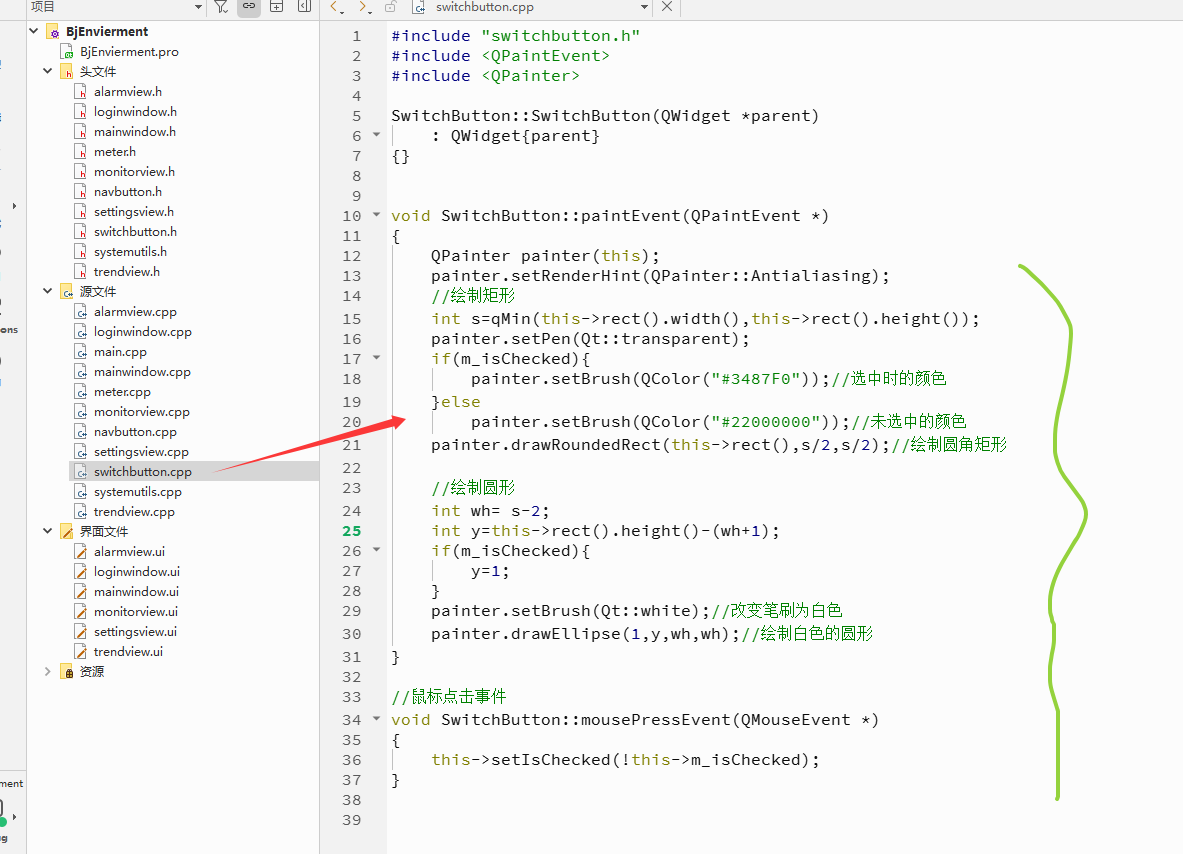

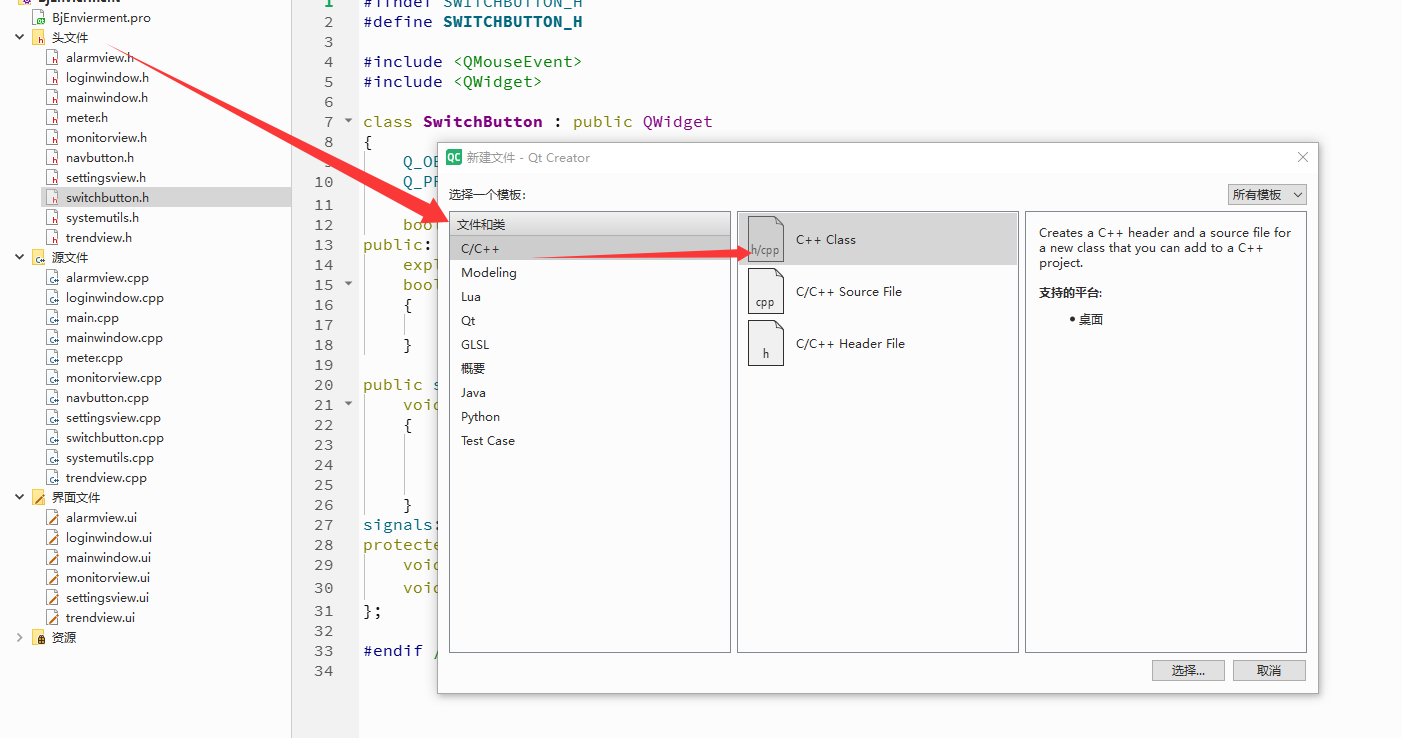

1、绘制部件

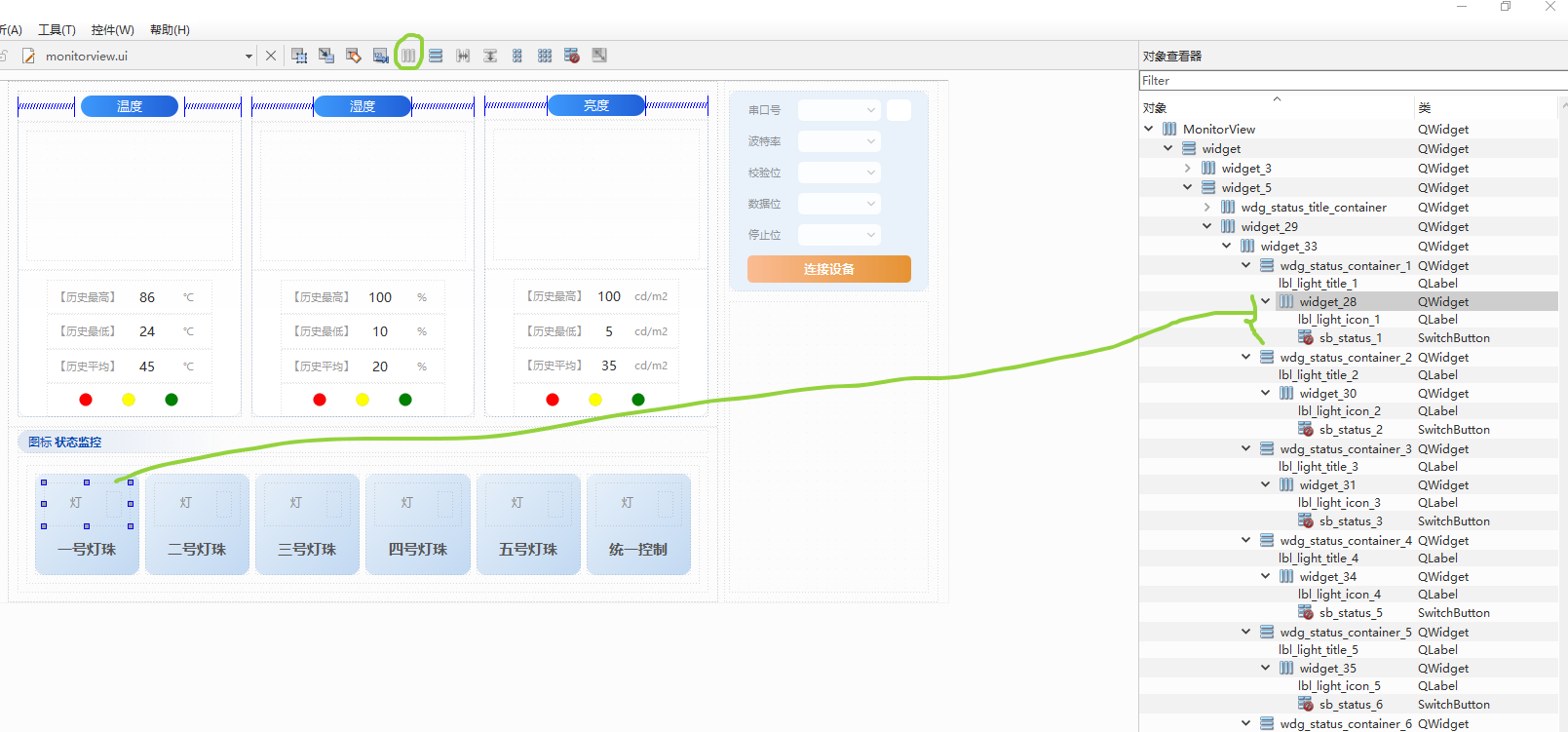

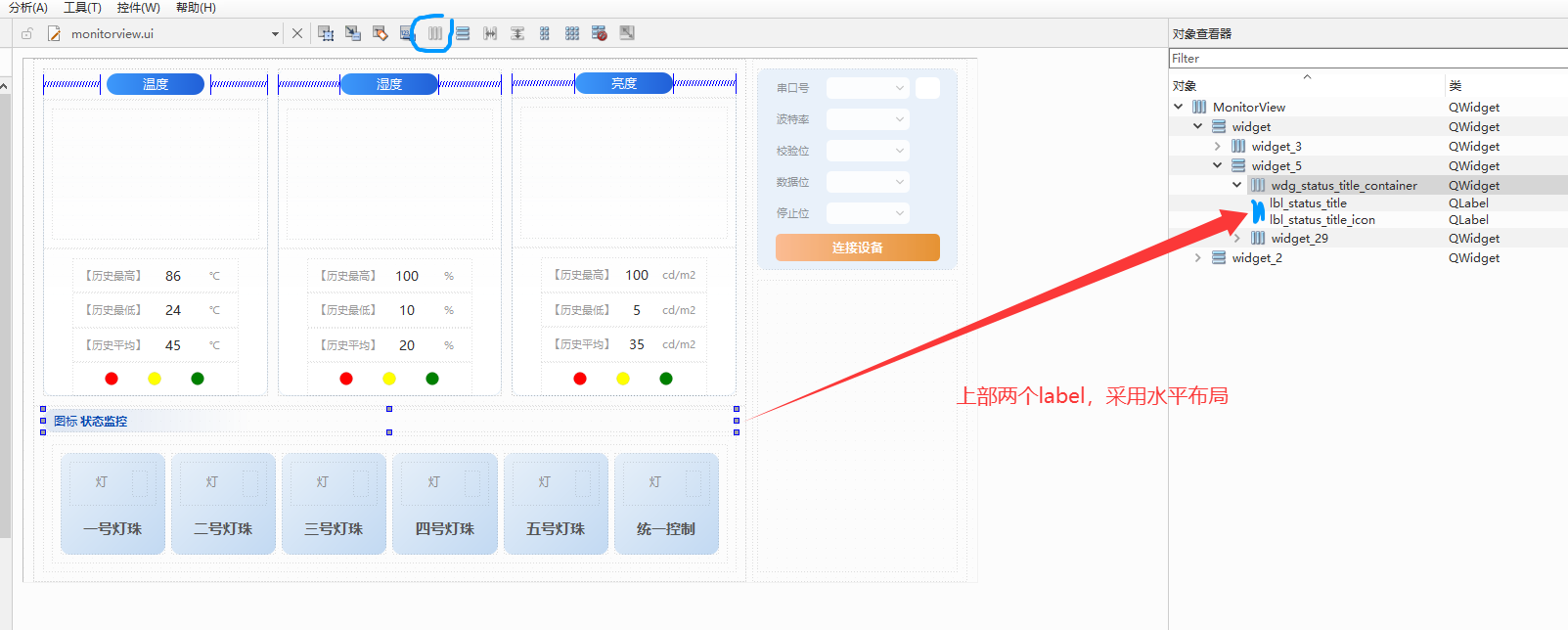

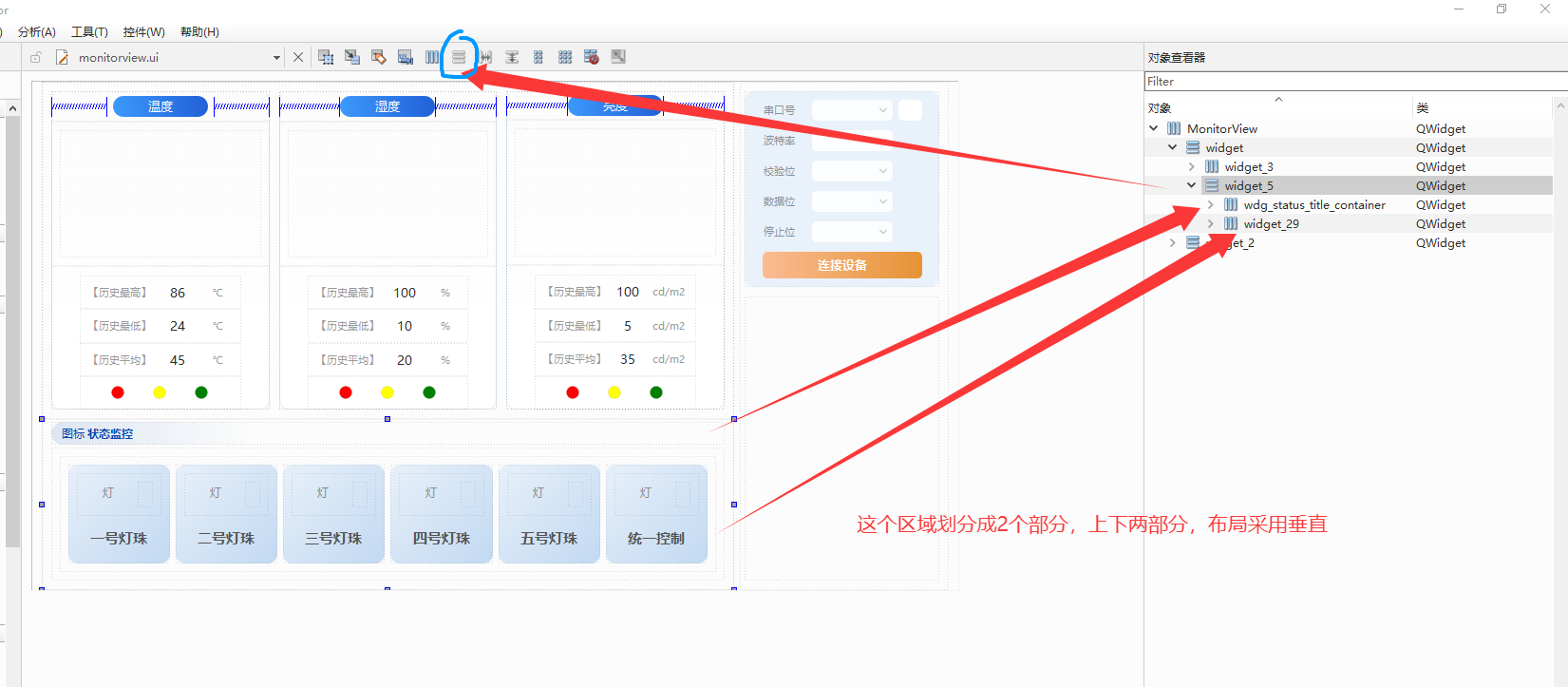

2、区域划分

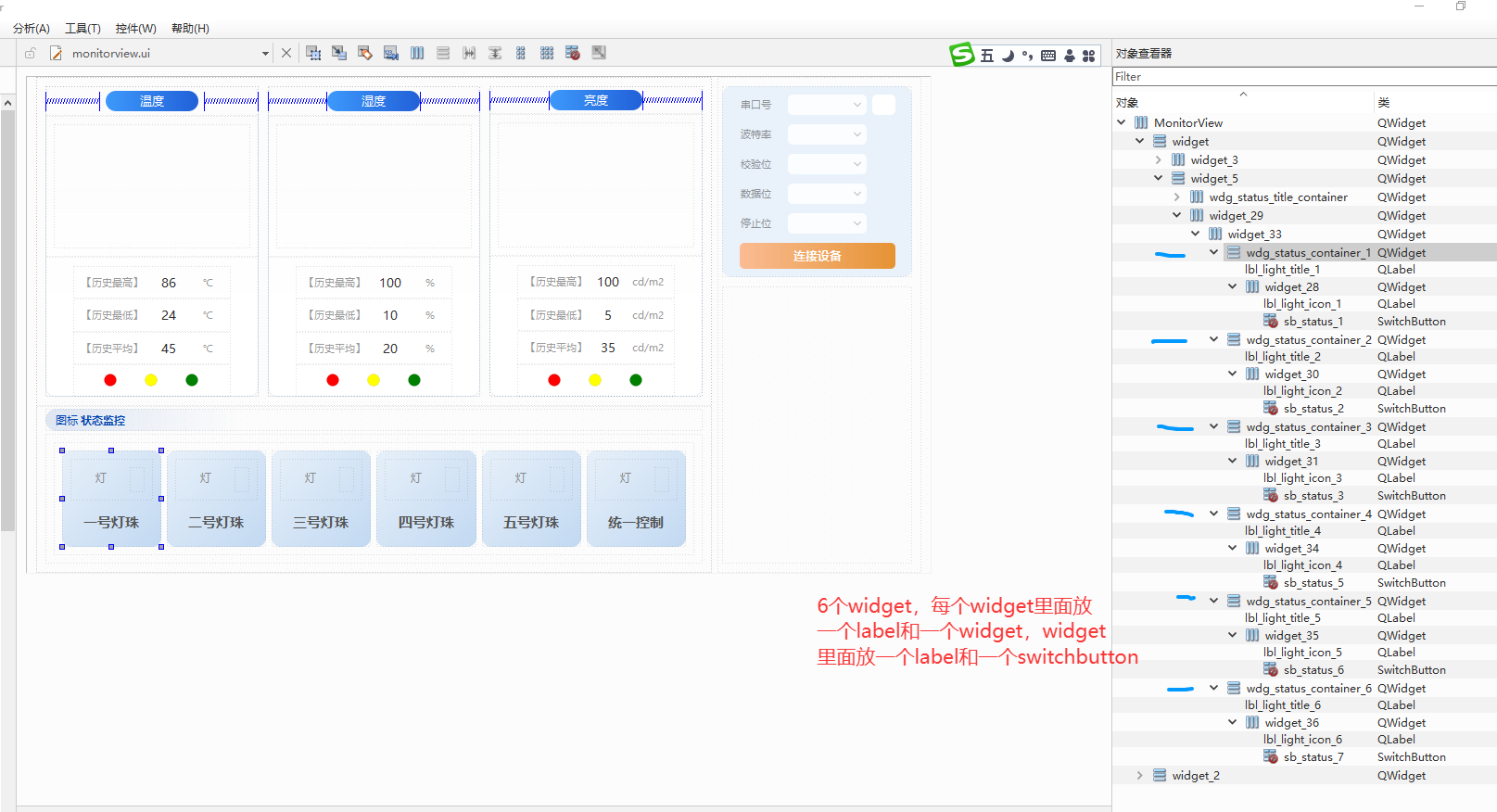

在Qt中，嵌套布局指的是将多个布局管理器（如QHBoxLayout、QVBoxLayout、QGridLayout等）组合使用，形成层次化的界面结构。通过嵌套布局，可以实现复杂的界面设计，例如将水平布局嵌入垂直布局，或网格布局中嵌套其他布局。

嵌套布局的常见模式

水平与垂直布局嵌套

将水平布局嵌入垂直布局，或反之，适用于需要分组排列控件的场景。

网格布局嵌套

在网格布局的单元格中嵌入其他布局，适合需要对齐多行多列控件的场景。

布局比例控制

使用setStretchFactor()分配子布局或控件的拉伸比例，确保窗口缩放时界面协调。

cpp 复制代码

#include <QApplication>
#include <QVBoxLayout>
#include <QHBoxLayout>
#include <QPushButton>
#include <QLabel>

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);
    QWidget window;

    QVBoxLayout *mainLayout = new QVBoxLayout(&window);
    QHBoxLayout *topLayout = new QHBoxLayout;
    QHBoxLayout *bottomLayout = new QHBoxLayout;

    mainLayout->addLayout(topLayout);
    mainLayout->addLayout(bottomLayout);

    topLayout->addWidget(new QLabel("Username:"));
    topLayout->addWidget(new QLineEdit);
    bottomLayout->addWidget(new QLabel("Password:"));
    bottomLayout->addWidget(new QLineEdit);

    window.setLayout(mainLayout);
    window.show();
    return app.exec();
}

这里的布局比较细致，需要好好适应研究一下。

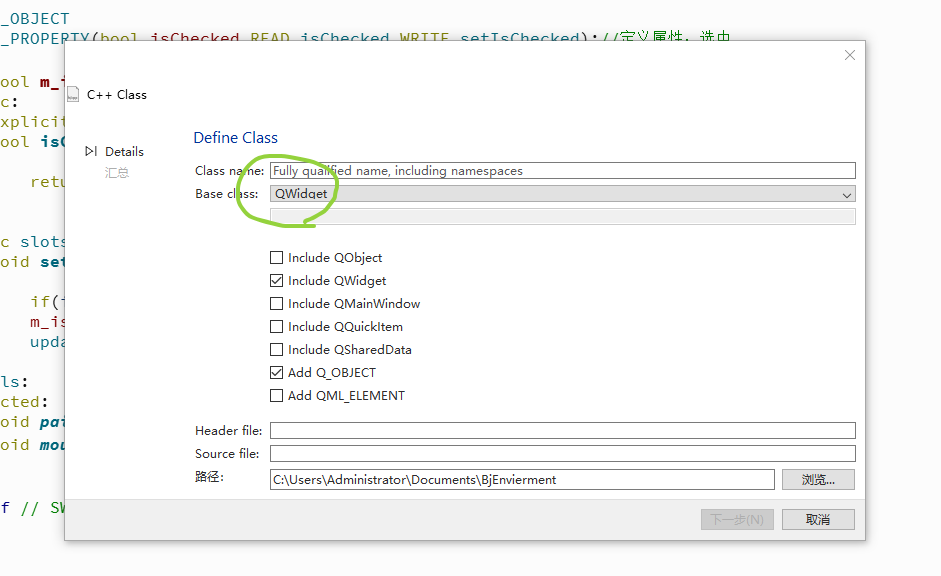

3、提升部件

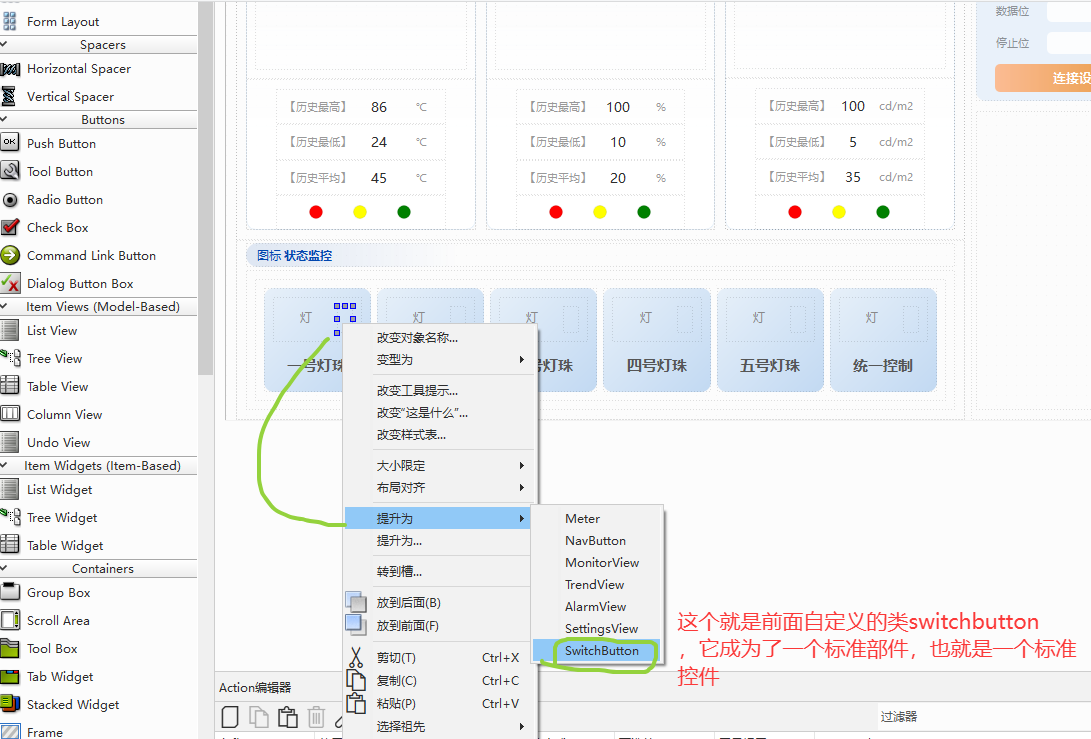

在Qt框架中，提升部件（Promoted Widgets）是一种将基础控件（如QWidget、QPushButton等）转换为自定义派生类的方法。通过这种方式，可以在Qt Designer中直接使用自定义类，而无需手动编写代码创建实例。通过提升部件，Qt Designer的界面设计与代码逻辑实现高效结合，提升开发效率。提升部件的作用

复用性：将自定义控件封装为可重复使用的组件。

可视化设计：在Qt Designer中直接拖放基础控件，并通过提升机制替换为自定义类。

简化开发：避免手动实例化自定义控件，减少代码量

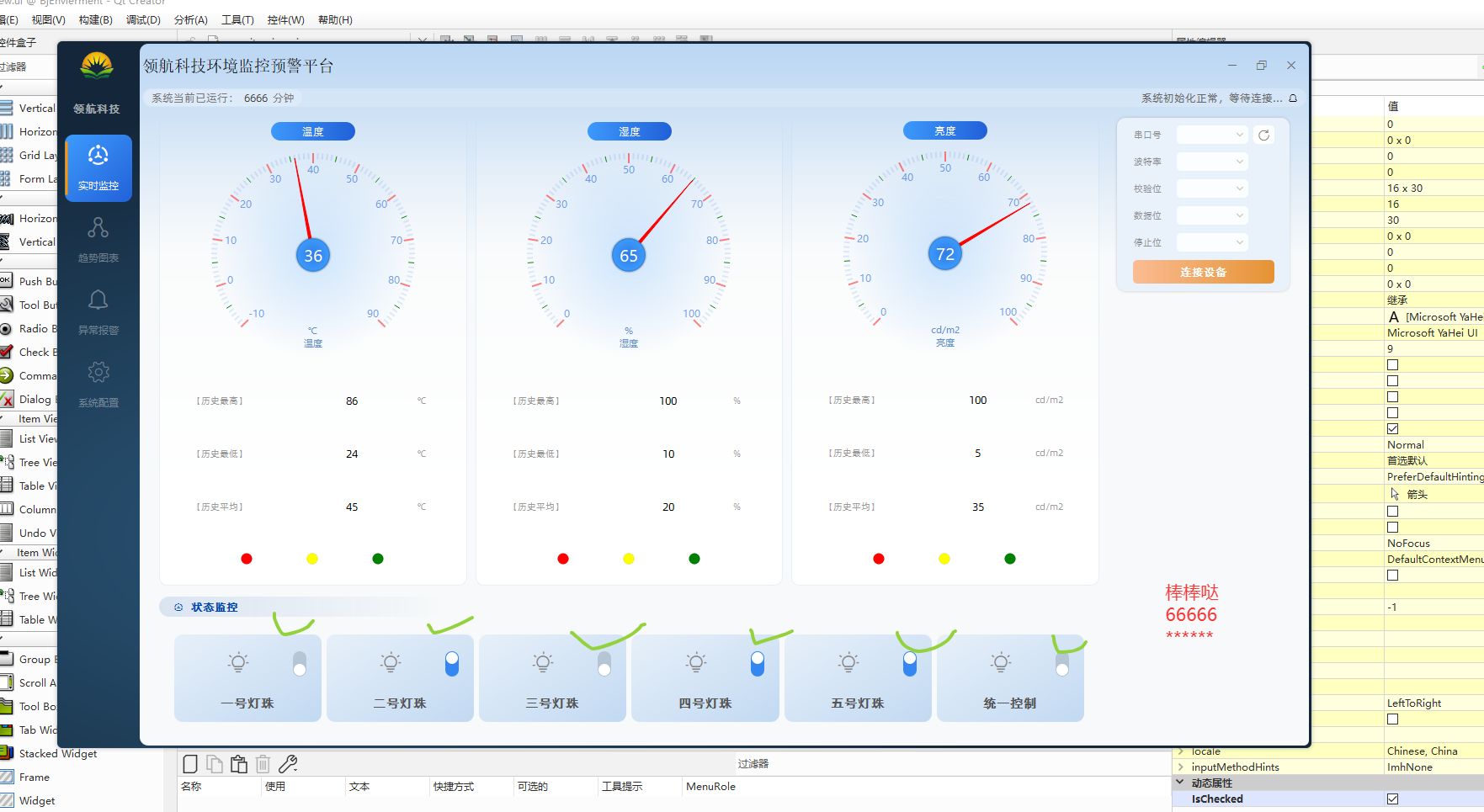

4、运行测试

5、小结

QPainter是Qt中最基础的绘图类，支持在QPaintDevice子类（如QWidget、QImage、QPixmap）上绘制2D图形。

支持绘制基本图形（点、线、矩形、椭圆等）
支持变换（平移、旋转、缩放）
支持画笔（QPen）和画刷（QBrush）样式设置
支持文本绘制和字体设置
