一、嵌入式与核心概念辨析
**嵌入式：**以应用为中心，以计算机技术为基础，软硬件可裁剪的专用计算机系统。
核心概念：
| 术语 | 全称 | 核心特性 | 应用场景 |
|---|---|---|---|
| MCU | Micro Controller Unit（微控制器） | 集成度高，单芯片包含 CPU、RAM、ROM、IO 控制器等所有功能 | 简单控制场景，如 51 单片机 |
| CPU | Central Processing Unit（中央处理器） | 核心功能为数据运算和指令处理，性能决定运算速度 | 所有计算设备的核心单元 |
| MPU | Micro Processing Unit（微处理器） | 仅含 CPU 模块，需外接存储、外设等 | 复杂应用，可运行 Linux 系统 |
| GPU | Graphics Processing Unit（图像处理单元） | 专注图形数据处理和渲染 | 图像显示、游戏等场景 |
| NPU | Neural Processing Unit（神经网络处理单元） | 负责 AI 推理、硬件加速 | 智能设备的 AI 功能（如华为达芬奇 NPU） |
| FPU | Float Point Unit（浮点数单元） | 处理浮点数运算（遵循 IEE754 标准） | 需高精度运算的场景 |
| SOC | System On Chip（片上系统） | 集成多个功能芯片于一体 | 高端嵌入式设备（如手机芯片） |
| ROM | Read-Only Memory（只读存储器） | 存放程序和指令，掉电数据不丢失 | 单片机程序存储 |
| RAM | Random Access Memory（随机访问存储器） | 存放程序运行时的变量，掉电数据丢失 | 51 单片机片内 RAM 仅 256byte |
二、51 单片机硬件基础认知
作为嵌入式领域的经典入门芯片，51 单片机凭借其结构简单、成本低廉、实用性强的特点，成为无数电子工程师和爱好者的启蒙教具。从 1980 年 Intel 推出 MCS-51 系列（首款 8051 型号）开始，经过 Atmel、Philip、STC 等厂商的迭代优化，衍生出 AT89C51、P89V51、STC89C52RC 等经典型号，至今仍在单片机教学和简易控制场景中广泛应用。

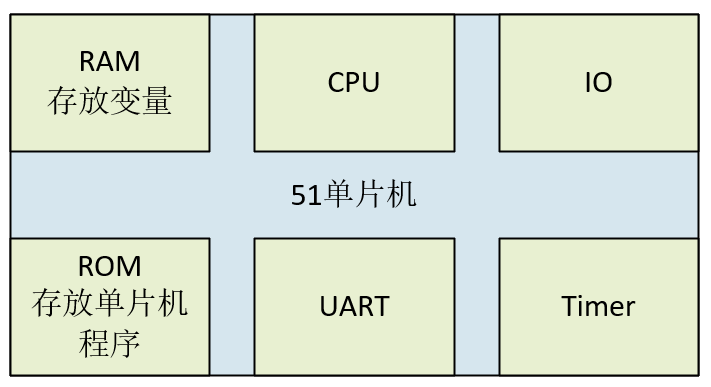

2.1 芯片内部资源
2.2 原理图与实物图
原理图：

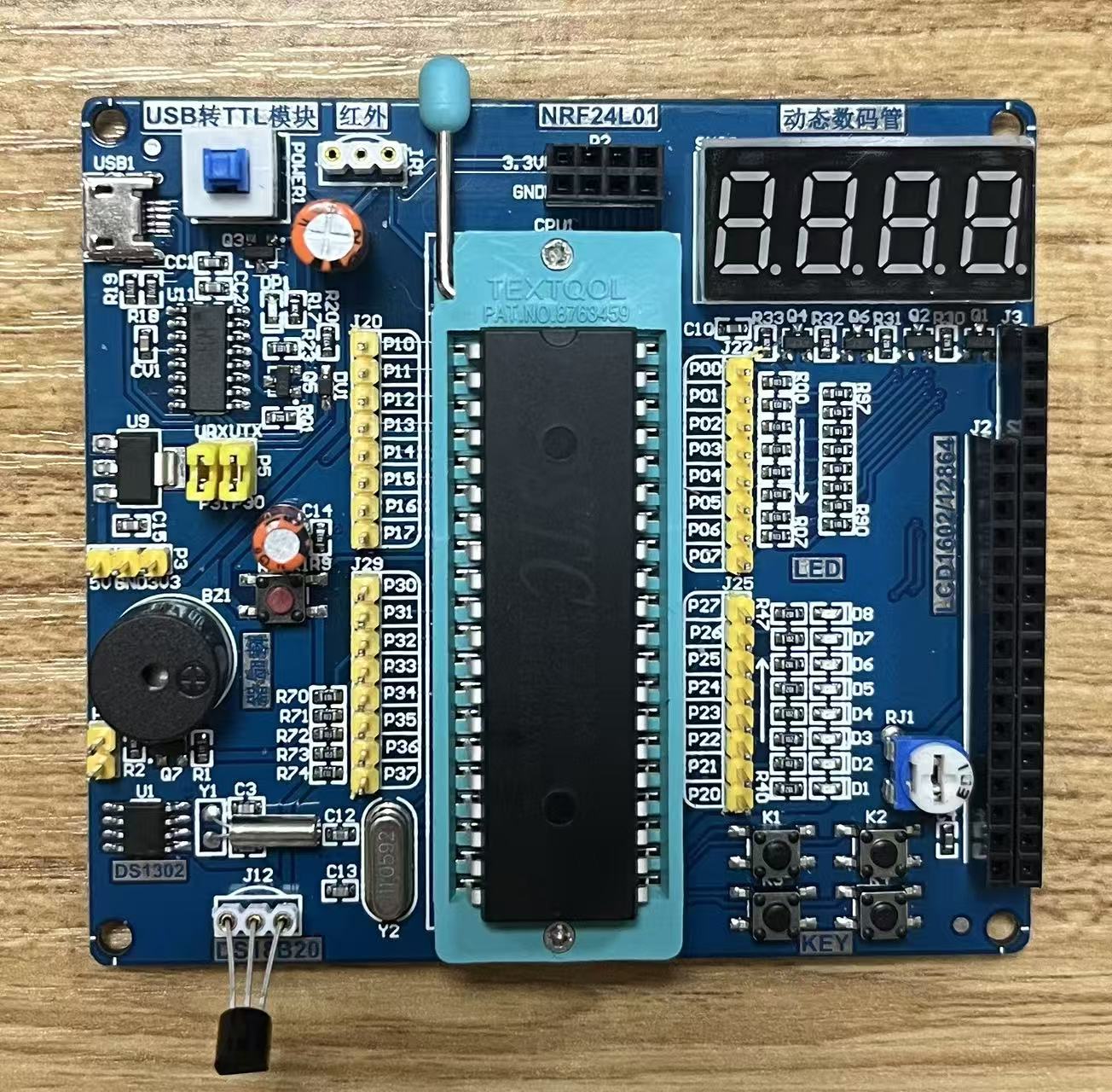

实物图：
STC：宏晶半导体
89C52RC：单片机芯片型号
DIP40：双列直插式，40个引脚，将40个引脚划分成了4组
2.3 芯片与引脚
- P0 口（P0_0~P0_7）：8 位双向 I/O 口
- P1 口（P1_0~P1_7）：8 位准双向 I/O 口
- P2 口（P2_0~P2_7）：8 位准双向 I/O 口
- P3 口（P3_0~P3_7）：8 位准双向 I/O 口（部分引脚含第二功能，如串口、中断）
硬件设计中，相同网络编号的引脚实际电路互通，可减少复杂连线。
2.4 核心外设：发光二极管（LED）
LED 是单片机入门最基础的外设，核心特性为单向导通性，51 开发板中常用共阳极 LED：
- 原理：所有 LED 阳极接 VCC（高电平），阴极接单片机引脚；当单片机引脚输出低电平时，电流从阳极流向阴极，LED 点亮
- 控制关键：通过操控单片机引脚电平变化，实现 LED 的亮灭控制（后续将结合位运算实操）

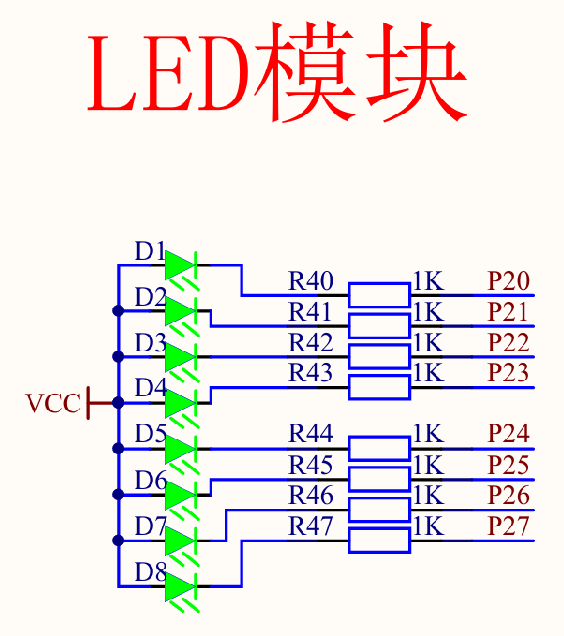

原理图：
LED原理图

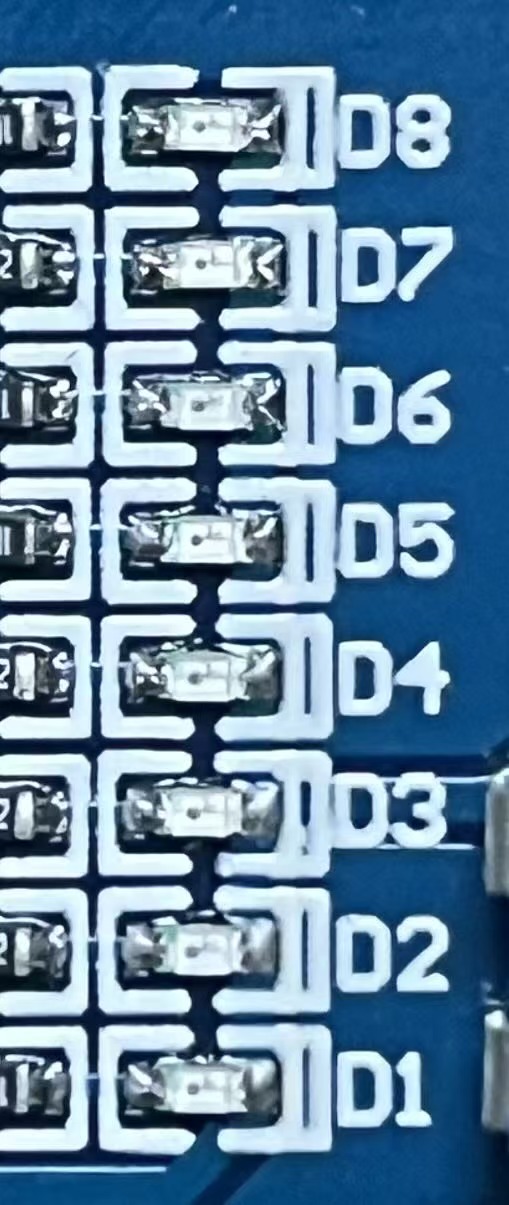

实物图：
LED实物图
2.5 核心外设：数码管
51 开发板通常搭载4 位共阴极数码管，特性如下：
- 显示规则：同一时刻仅能点亮 1 位数码管，通过 "位选→段选" 的顺序控制
- 位选：通过 NPN 三极管基极（P10~P13 引脚）输出高电平，选中目标数码管
- 段选：给对应段引脚输出高电平，点亮数码管的特定段（如 a 段、b 段）
- 动态显示原理：利用人眼视觉暂留效应，快速刷新 4 位数码管的显示状态，实现 "同时亮" 的视觉效果
- NPN 三极管导通条件：基极输入高电平

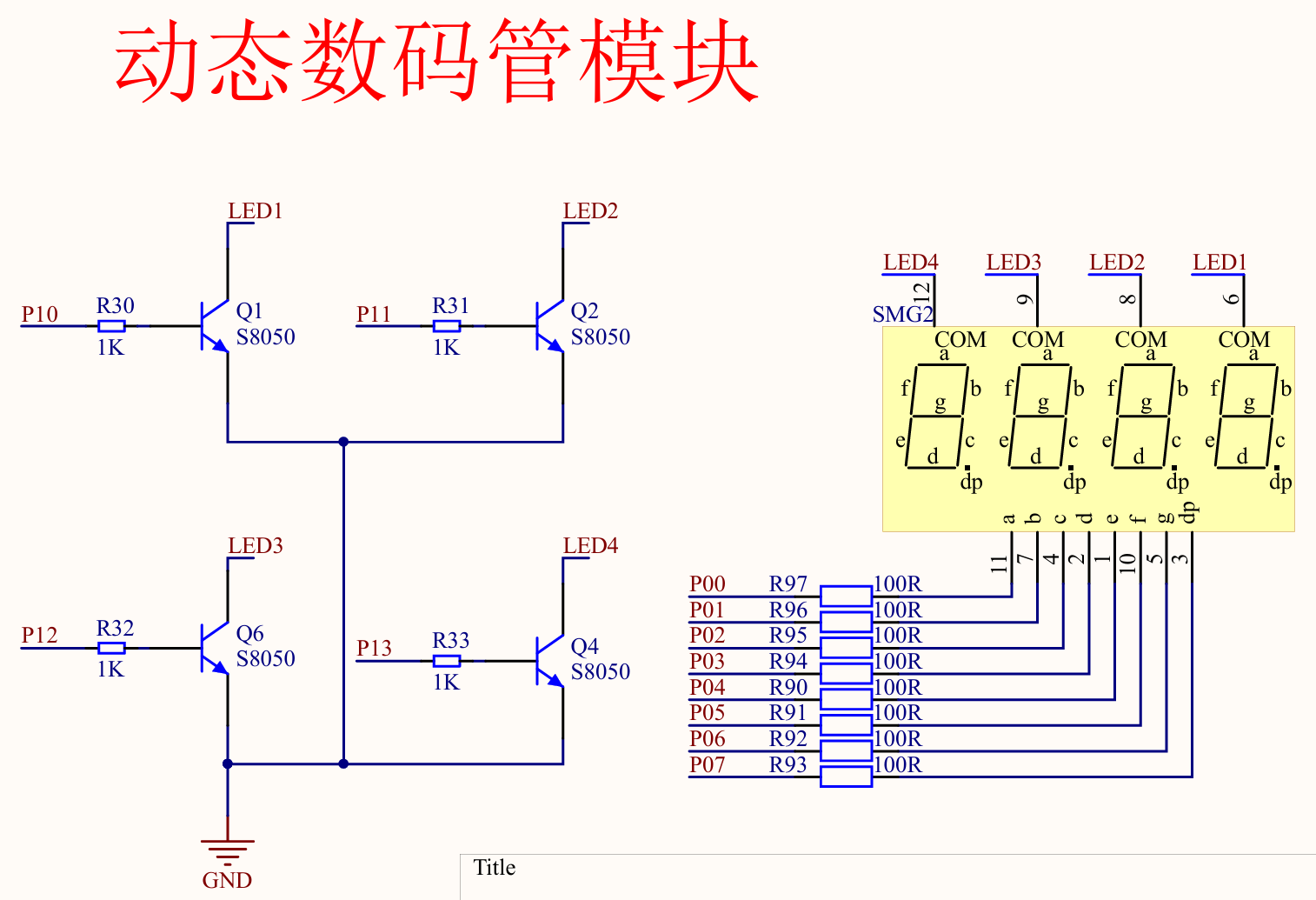

原理图：
数码管原理图

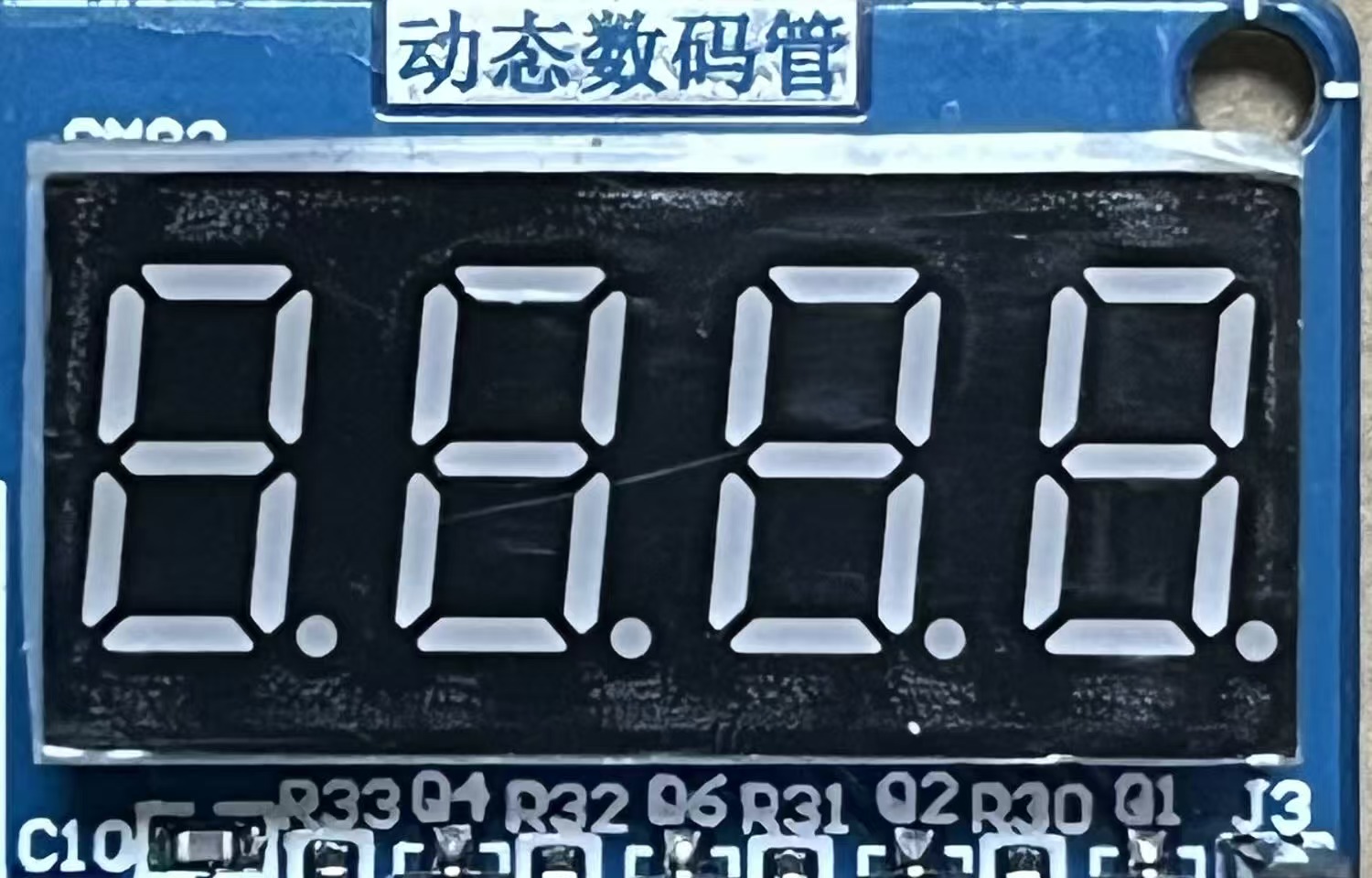

实物图：
数码管实物图
三、位运算
| 位运算 | 名称 | 核心特性 | 应用场景 | 代码示例 |
|---|---|---|---|---|
| | | 按位或 | 对应位有 1 则为 1，全 0 则为 0 | 指定位置 1（其余位不变） | 将 t 的 bit0 置 1： t |= (1 << 0) |
| & | 按位与 | 对应位全 1 则为 1，有 0 则为 0 | 指定位清 0（其余位不变） | 将 t 的 bit2 清 0： t &= ~(1 << 2) |
| ^ | 按位异或 | 对应位相同为 0，不同为 1 | 电平翻转 | 翻转 t 的 bit0 电平： t ^= (1 << 0) |
| ~ | 按位取反 | 对应位 bit 翻转（0 变 1，1 变 0） | 批量位翻转 | 翻转 t 的所有位： t = ~t |
实战练习：
- 将变量 t（0x64=01100100）的 bit0 和 bit7 置 1：
cpp
unsigned char t = 0x64;
t |= (1 << 0) | (1 << 7); // 结果：11100101- 将变量 t（0xFF=11111111）的 bit2 和 bit6 清 0：
cpp
unsigned char t = 0xFF;
t &= ~(1 << 2);
t &= ~(1 << 6); // 结果：10111011四、51 单片机开发全流程
4.1 工具准备
- 编程软件：Keil4（C51V901 版本）
- 下载软件：ISP 软件
- 硬件：51 开发板（如 STC89C52RC）、串口线（USB-SERIAL CH340）、杜邦线

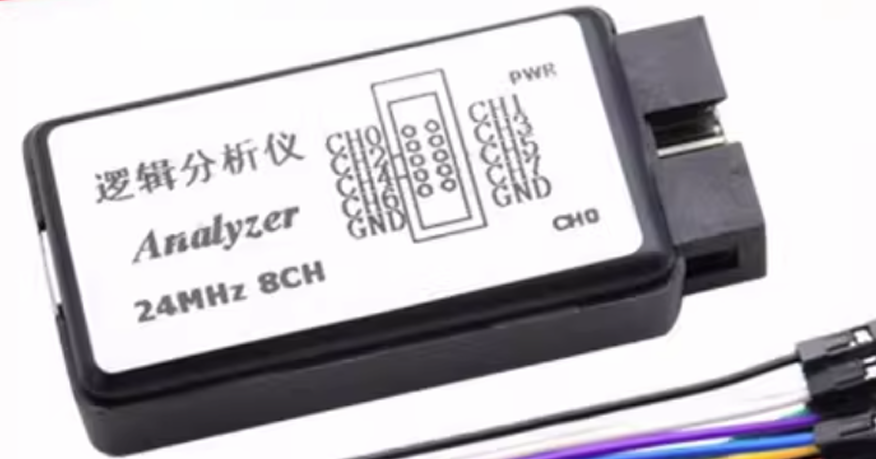

- 调试工具：逻辑分析仪（8CH 24MHz）
4.2 详细步骤
4.2.1 安装 Keil4 并创建工程
- 安装 Keil4 软件，打开后点击「Project」→「New uVision Project」，选择存储目录并命名
- 选择芯片型号：Atmel → AT89C51（或 STC89C52RC），点击「OK」
- 弹出启动代码选择框，点击「否」（不添加标准启动代码）
4.2.2 添加代码文件并编写程序

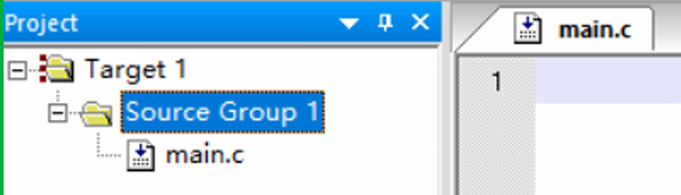

- 右键「Source Group1」→「Add New Item to Group」，创建 main.c 文件并添加

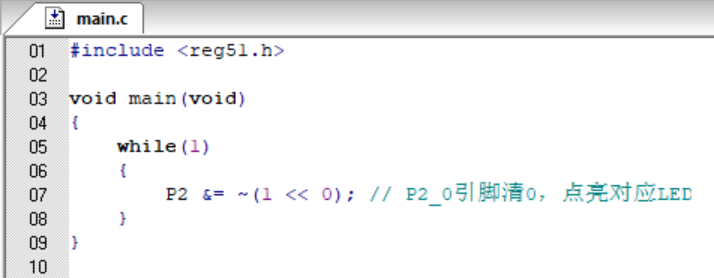

- 编写核心程序（以 LED 点亮为例）：
4.2.3 配置编译选项

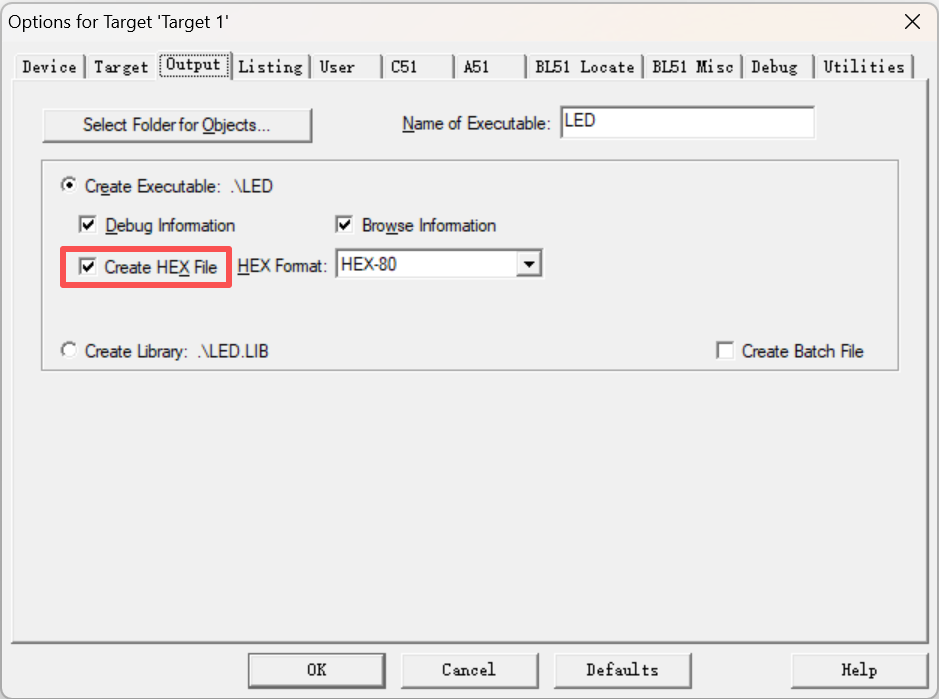

- 点击「Project」→「Options for Target」→「Output」
- 勾选「Create HEX File」（生成下载所需的 HEX 文件），点击「OK」
4.2.4 编译程序
点击 Keil4 左上角「Build」按钮，编译成功后会生成 HEX 文件（无报错即可）
4.2.5 下载程序到开发板
- 用串口线连接开发板与电脑，在设备管理器查看串口（如 COM3）
- 打开 ISP 软件，选择芯片型号（STC89C52RC）
- 选择串口端口（COM3），点击「打开程序文件」，选择编译生成的 HEX 文件
- 点击「下载 / 编程」，同时复位开发板，等待下载完成
- 观察开发板：对应 LED 点亮，说明程序运行正常
4.2.6 调试（逻辑分析仪使用）
逻辑分析仪：以方波的形式获取引脚电平变化。
- 连接逻辑分析仪：将 CH0-CH7 通道接单片机引脚，GND 接单片机 GND
- 打开逻辑分析仪软件，显示「Logic - Connected」代表连接成功
- 点击「Device Setting」设置通道和速率（如 8 MS/s）
- 点击「开始」按钮，抓取引脚电平波形（方波形式展示电平变化）
五、逻辑分析仪使用技巧
逻辑分析仪的核心作用是可视化引脚电平变化，快速定位程序问题：
- 通道连接：CH0-CH7 对应 8 个检测通道，需通过杜邦线与目标引脚连接
- 接地关键：必须将逻辑分析仪 GND 与单片机 GND 连接，否则信号不稳定
- 操作流程：新建调试窗口→设置通道速率→启动抓取→分析方波波形
- 异常排查：若波形无变化，检查引脚连接是否正确、电源是否供电
六、重点知识总结
- CPU、MCU、MPU、GPU、NPU、FPU、SOC概念
- 51单片机芯片内部资源
- 共阳极发光二极管原理
- 位运算特性、应用场景
- 51单片机有几位数码管、共阳共阴？
- 数码管显示原理
- NPN三极管导通的条件
- 数码管动态显示
