PCB文件导入到CST PCB工作室后，可以看到PCB的叠层情况(Stackup)、PCB上的元器件(Components)、网络(Nets)、网络分组(Net Classes)等信息，经过一系列设置后可以进行IR Drop、SI、PI相关仿真。有时也需要将PCB导出到微波工作室(MWS)中进行三维仿真，这时就需要用到自动添加激励端口(Port)的功能。

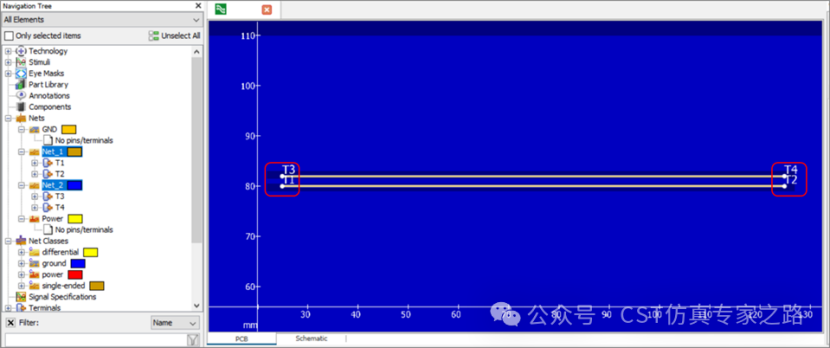

以一块简单的两层PCB为例，TOP层中间区域有两根走线，其它区域铺铜；走线之间有地隔开。BOT层全部铺铜，TOP层和BOT层铺铜均属于GND网络。如下图所示，走线两端标注了T1/T2/T3/T4，它们与Pin相对应，在PCB工作室中可以在Pin的位置自动添加Ports。

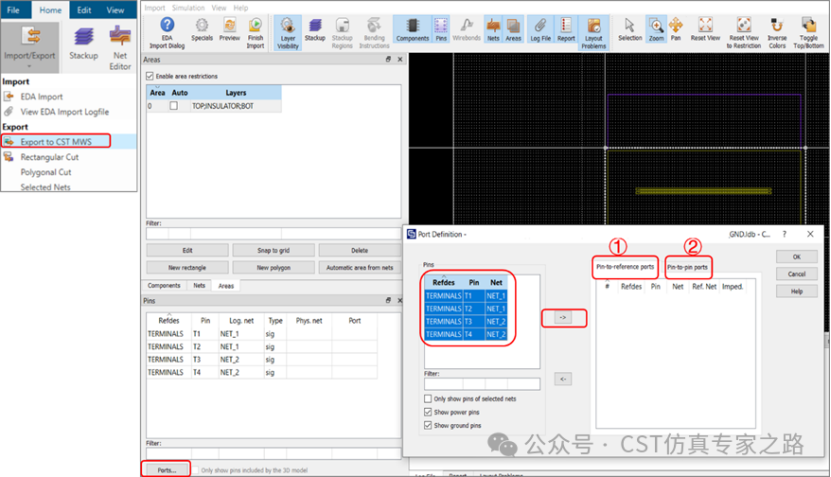

首先在Home选项卡中，在Import/Export菜单下点击Export to CST MWS，将PCB导出到微波工作室。此时会弹出一个CST EDA Import的窗口，如下图右图所示。点击左下角的Ports按钮，弹出Port Definition的窗口，开始定义端口。添加Ports有两种方式：①Pin相对于参考网络定义port，每个选定的pin都可以连接到附近的参考导体；②在两个 Pin之间定义port。

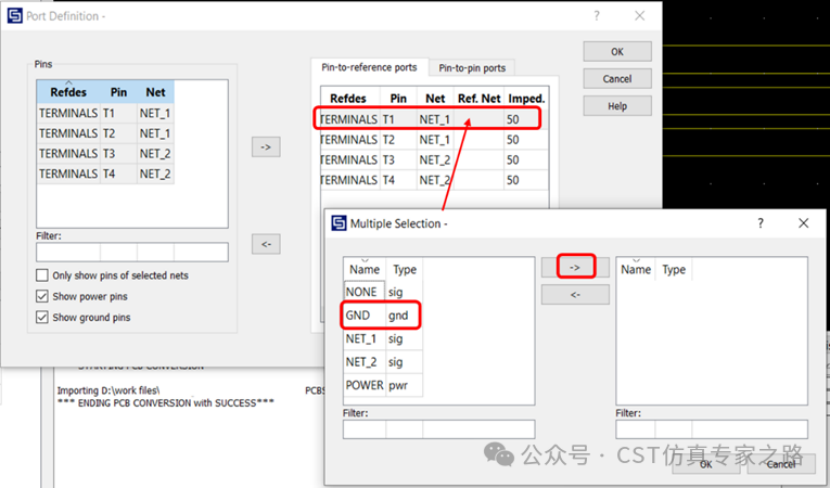

① Pin相对于参考网络定义 Port：每个选定的Pin都可以连接到附近的参考导体。如下图所示，选择第一行，然后点击红色箭头所指的Ref.Net一栏，就会弹出下方所示的对话框。可自行选择参考网络，然后点击"->"按钮，将参考网络分配给选定的端口。

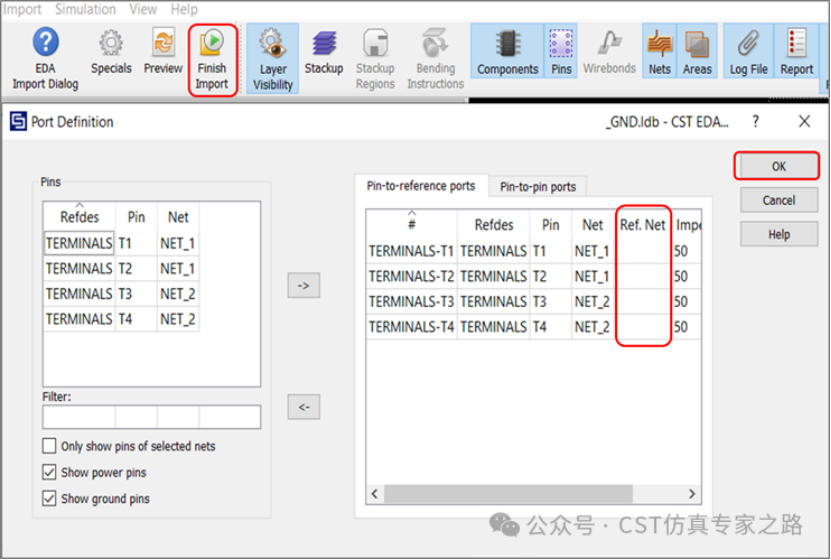

需要注意的是，软件没有默认将Pin下方的地平面作为参考，因为PCB是多叠层的，Pin下方可能会有Trace, Substrate等，很可能会出现与Port相交的情况，所以一般会在Pin垂直上方自动添加一块PEC作为参考，然后添加Port。如下图所示，在Ref.Net一栏不设置参考网络，直接点击OK，再点击Finish Import，则会关闭此窗口，进入到CST微波工作室界面，自动创建一个新的仿真工程。

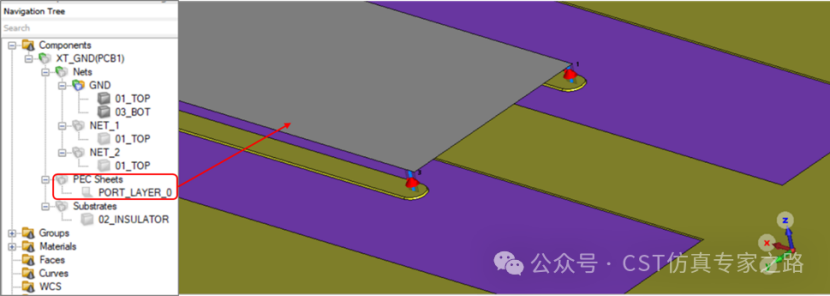

生成的仿真工程如下图所示，可以看到在Pin垂直上方自动添加了一块PEC(命名为PORT_LAYER)作为参考地，然后自动添加了Port。

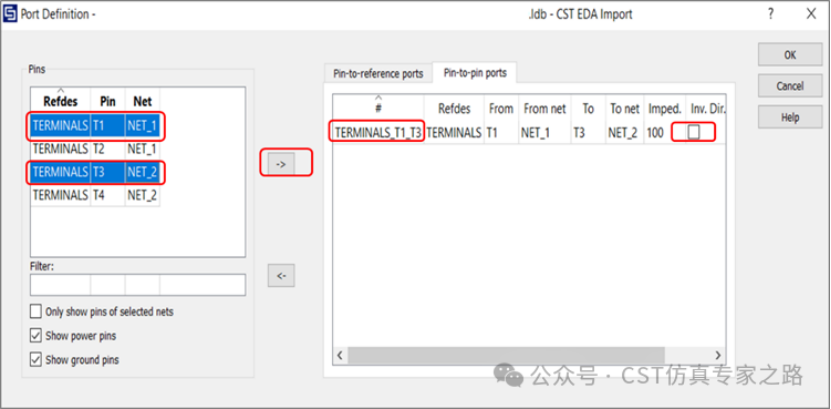

② 在两个Pin之间定义Port：如下图所示，同时选中对话框左侧的第一行T1和第三行T3，然后点击"->"按钮，就会在T1和T3之间创建一个Port。Port方向是从T1指向T3，可以勾选方框处，使Port反向，还可以在Impedance一栏更改端口阻抗值。

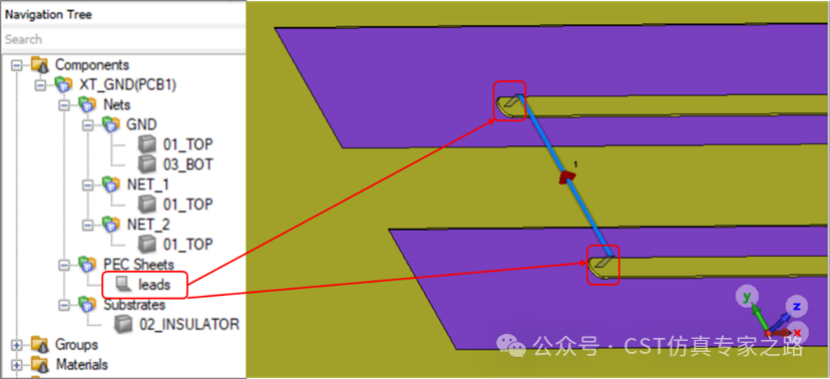

端口定义完成后，点击Finish Import图标，进入到CST微波工作室界面，自动创建的三维模型如下图所示。同样地，因为一般Pin下方或者同一平面上会有Trace, Substrate等，可能出现与Port相交的情况。所以会在Pin上方自动添加PEC材质的垂直引线(命名为Leads)到所选Pin的位置，然后基于Leads自动创建Port。
