在高端制造与精密检测领域，面对尺寸庞大、结构复杂或要求全尺寸测量的工件，3D线激光轮廓测量仪的拼接检测技术已成为不可或缺的解决方案。
然而，稳定可靠的拼接检测绝非简单叠加 3D 相机就能实现。在真实工业场景中的应用，常具体化为以下痛点：拼接错位 、整体精度骤降 、高速扫描数据错乱 、复杂特征处点云丢失 ，以及系统集成难 与调试周期漫长等问题。:
针对难题，光子精密GL-8000系列3D线激光轮廓测量仪凭借前沿光学设计 、精密制造工艺 与智能算法处理，提供了多个坚实可靠的拼接检测方案，这些核心优势直接赋能于多种拼接应用场景：

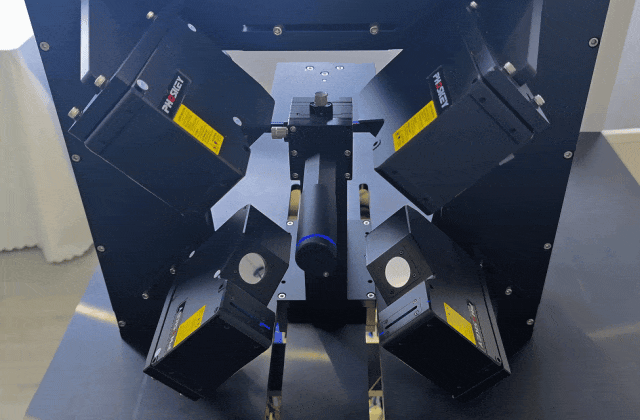

0 1 多相机标定拼接------360°全方位检测

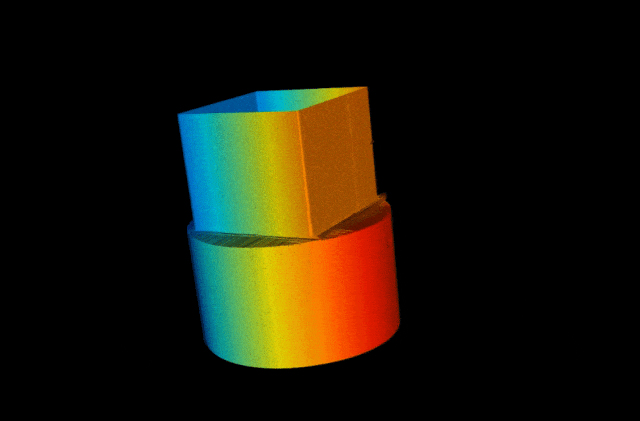

使用多台3D相机环绕工件固定安装并从不同角度同步扫描，通过全局高精度标定与重叠区域的智能数据融合，将多视角数据拼接成完整的 360°三维模型，全面获取工件三维信息。
优势： GL-8000系列支持多相机组网，融合算法可自动对齐与融合重叠数据 ，即使在重叠区域较少、特征不明显的情况下，也能避免拼接错位，生成完整的三维模型。
**典型应用：**钢管、电池壳体等回转体或长形工件的360°全尺寸检测与表面缺陷（划痕、凹凸）扫描。

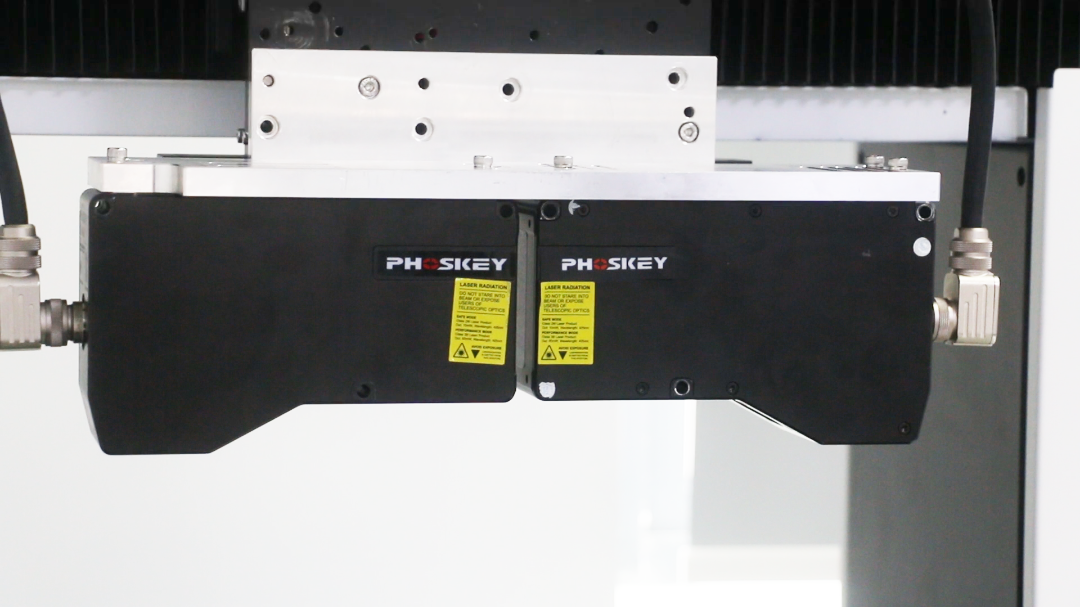

02 对头拼接------精确对位与盲区消除
两台3D 相机安装在工件的两侧（如左右），使其扫描视野在物体表面"对头"精确衔接，以此消除因高度变化或侧壁遮挡造成的单侧测量盲区。
更优方案------GL8160D
采用一台GL-8160D，创新双目单线设计实现视野互补，轻松破解测量盲区难题，并结合智能杂光抑制算法，抑制高反光材质表面干扰。
优势： 设备出厂时已完成内部协同标定 ，省去多设备标定与系统拼接步骤，现场部署效率直接提升 50％，同时确保获取完整、无死角的三维点云数据。
**典型应用：**手机摄像头模组的段差检测、PCB板焊点检测、具有复杂侧壁或台阶结构的零件检测。

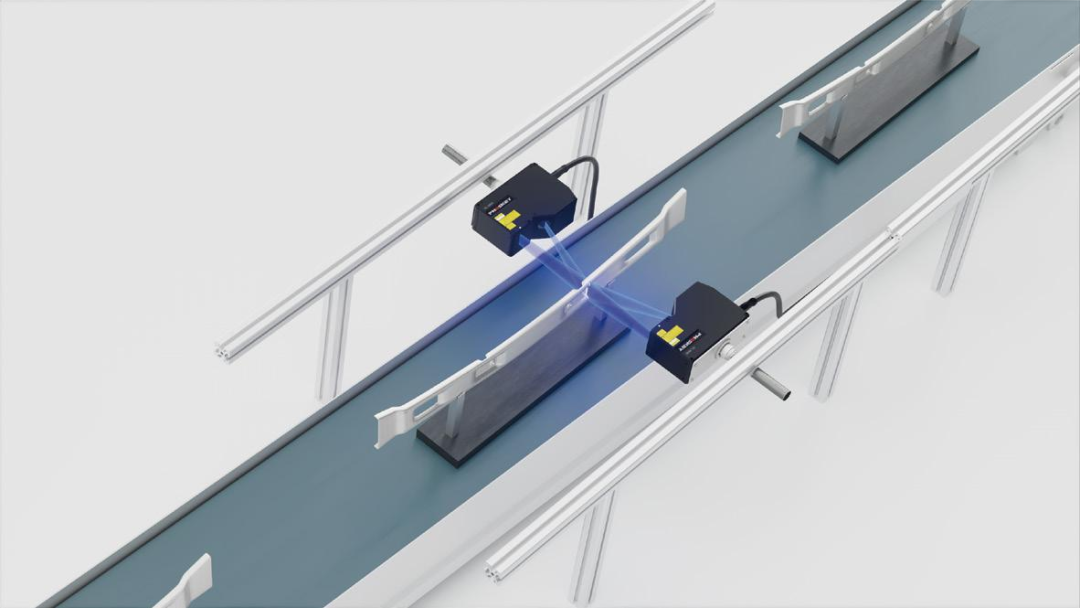

03 对射拼接------高速、高稳定性同步
两台相机分别从工件上下两侧对射扫描，拼接形成完整三维点云模型后，可精确计算物体任意一点的厚度值/平面度，并完成表面缺陷检测。
优势： GL-8000系列提供丰富、稳定的触发接口，实现高稳定性同步 。49KHz 高扫描速率与亚微米级重复精度，保证高速连续扫描下的数据精准可靠。
**典型应用：**精密冲压件、注塑件、手机中框或玻璃盖板等的平面度与厚度测量

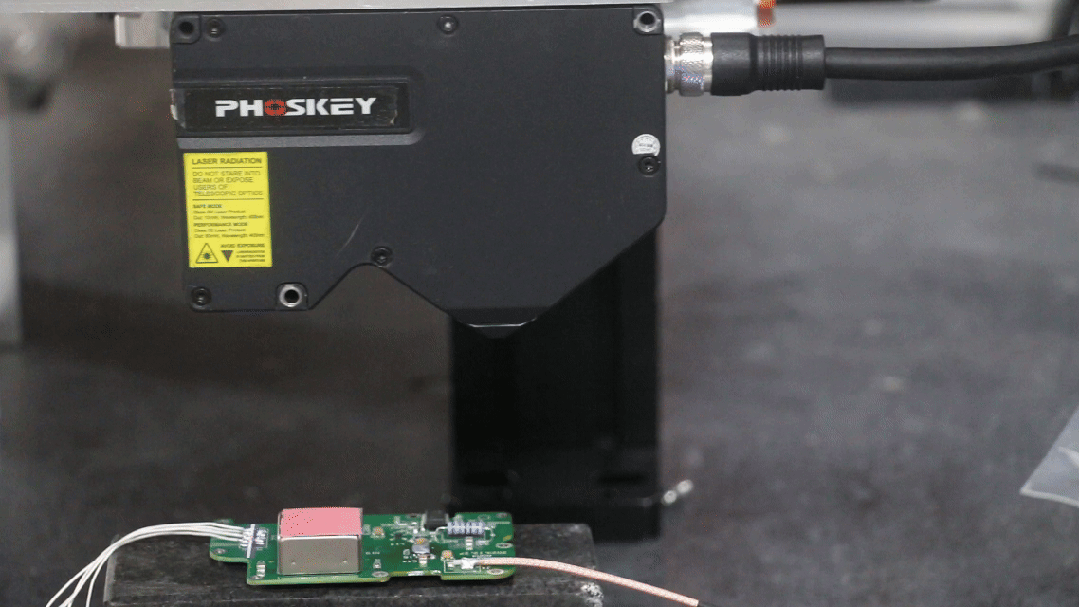

0 4 运动平台拼接------高易用性与集成度
将单台3D 相机或工件安装于精密运动平台，通过连续扫描与位置同步，解决单台传感器测量范围有限，难以应对超大尺寸或复杂连续曲面测量的问题。

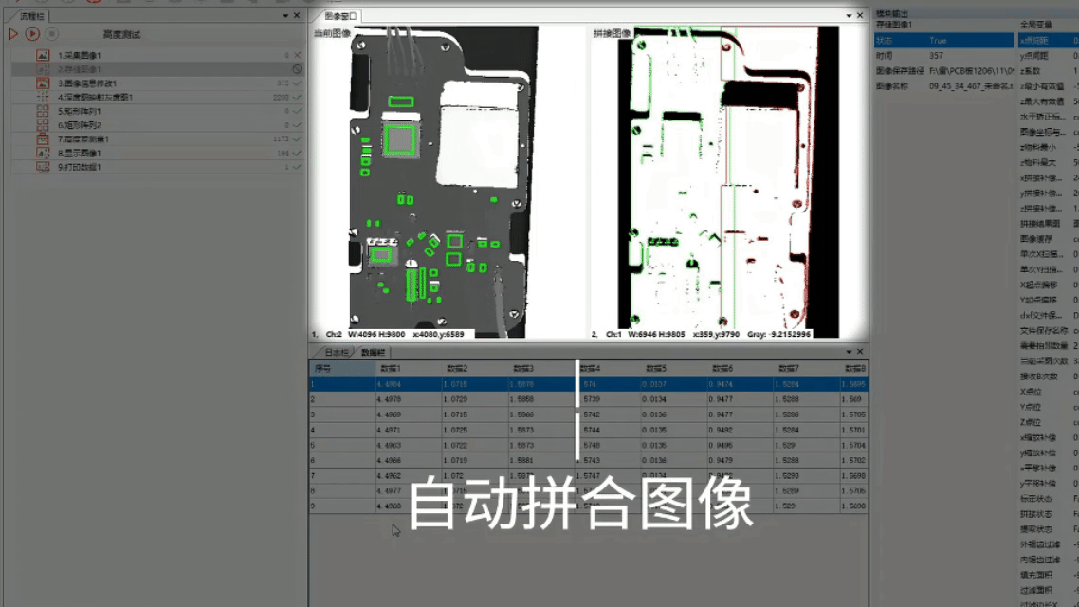

优势： 配套的自研软件 Phoskey Vision与硬件深度集成，内置自动拼接功能 ，用户简单操作即可完成拼接测量流程部署，大幅降低使用门槛。
**典型应用：**长尺寸PCB板、大型平面板材的全尺寸形貌扫描与检测。
选择何种拼接方案，光子精密GL-8000系列3D线激光轮廓测量仪都可通过四大核心优势，实现检测质量大幅提升：
1.同步易: 简化标定流程，快速部署且稳定运行，显著缩短项目周期。
2.精度稳: 无缝高精度点云，测量结果更可靠、更精准。
3.适应广: 多重抗干扰技术可适应不同工况，保障连续生产中的检测稳定性
4.场景多: 灵活拼接，可攻克更多复杂检测任务
我们深知，每一处精密测量，都是品质的基石；每一次技术突破，皆为制造的赋能。
光子精密始终致力于中国精密检测技术的创新与深耕，不仅推出性能卓越的 GL-8000 系列 3D 线激光轮廓测量仪，更致力于为客户提供高精度、高效率、高可靠性的完整检测解决方案，助力中国智造，丈量无限精微。
