码上通QT实战21--监控页面13-控制灯珠状态

1、前言

Modbus功能码05：写入单个线圈状态

Modbus功能码05（十六进制0x05）用于写入单个线圈（Coil）的状态。线圈是Modbus协议中的一种二进制输出设备，状态为ON（1）或OFF（0）。该功能码通过Modbus RTU或TCP协议向设备发送请求，强制修改指定线圈的状态。

请求报文格式

请求报文包含以下字段：

• 功能码：1字节，固定为0x05。
• 线圈地址：2字节，指定目标线圈的起始地址（从0开始）。
• 写入值：2字节，0x0000表示OFF，0xFF00表示ON（其他值可能导致设备异常）。

[设备地址][0x05][线圈地址高字节][线圈地址低字节][写入值高字节][写入值低字节]

响应报文格式

响应报文与请求报文结构相同，表示设备已成功执行操作。示例响应报文：

[设备地址][0x05][线圈地址高字节][线圈地址低字节][写入值高字节][写入值低字节]

典型应用场景

• 控制继电器开关：通过写入线圈状态控制继电器通断。
• 设备状态切换：如启动/停止电机、开关指示灯等。
• 自动化系统：PLC或SCADA系统中对二进制输出的实时控制。

注意事项

• 线圈地址范围：通常为0x0000至0xFFFF，具体取决于设备配置。
• 写入值限制：仅0x0000（OFF）或0xFF00（ON）有效，其他值可能被设备拒绝。
• 错误处理：若地址无效或值非法，设备返回异常码（功能码+0x80）及错误代码。

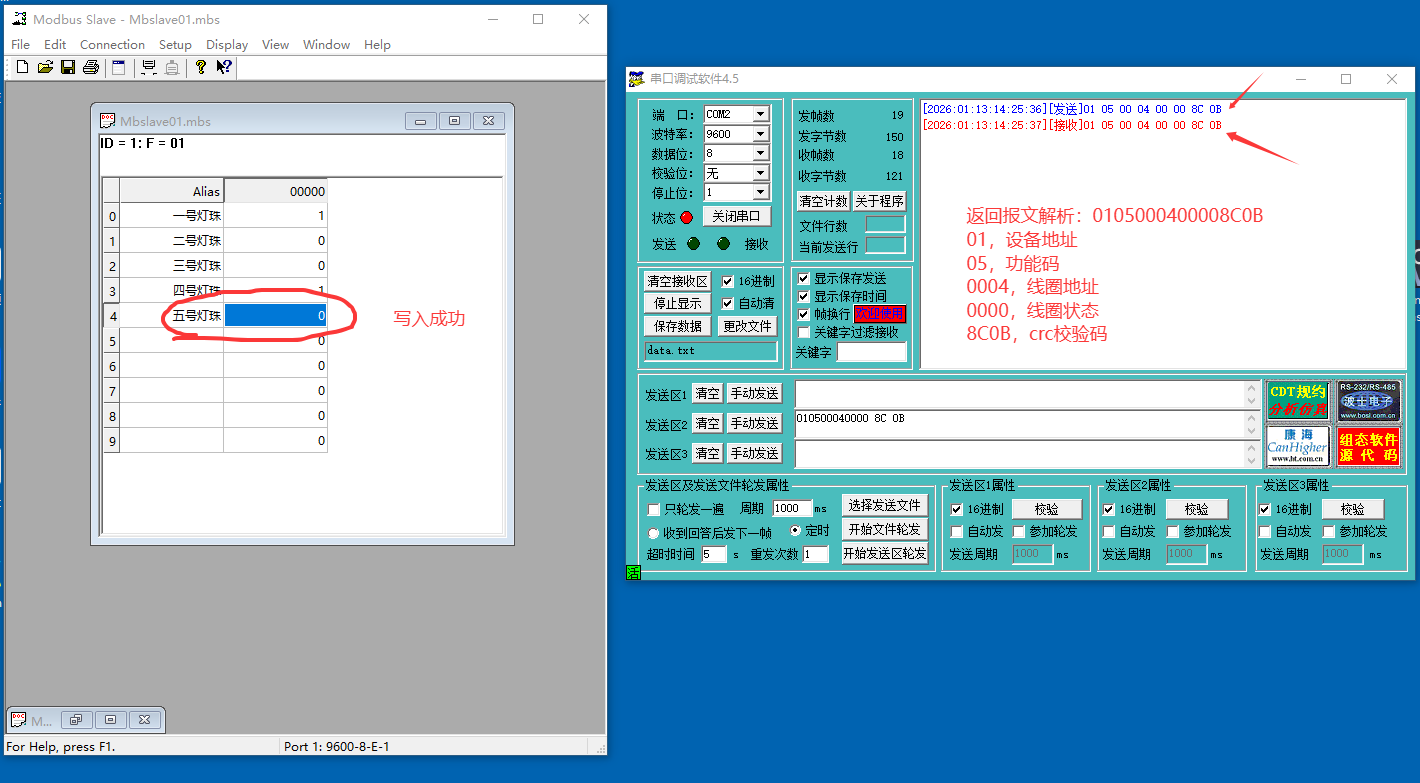

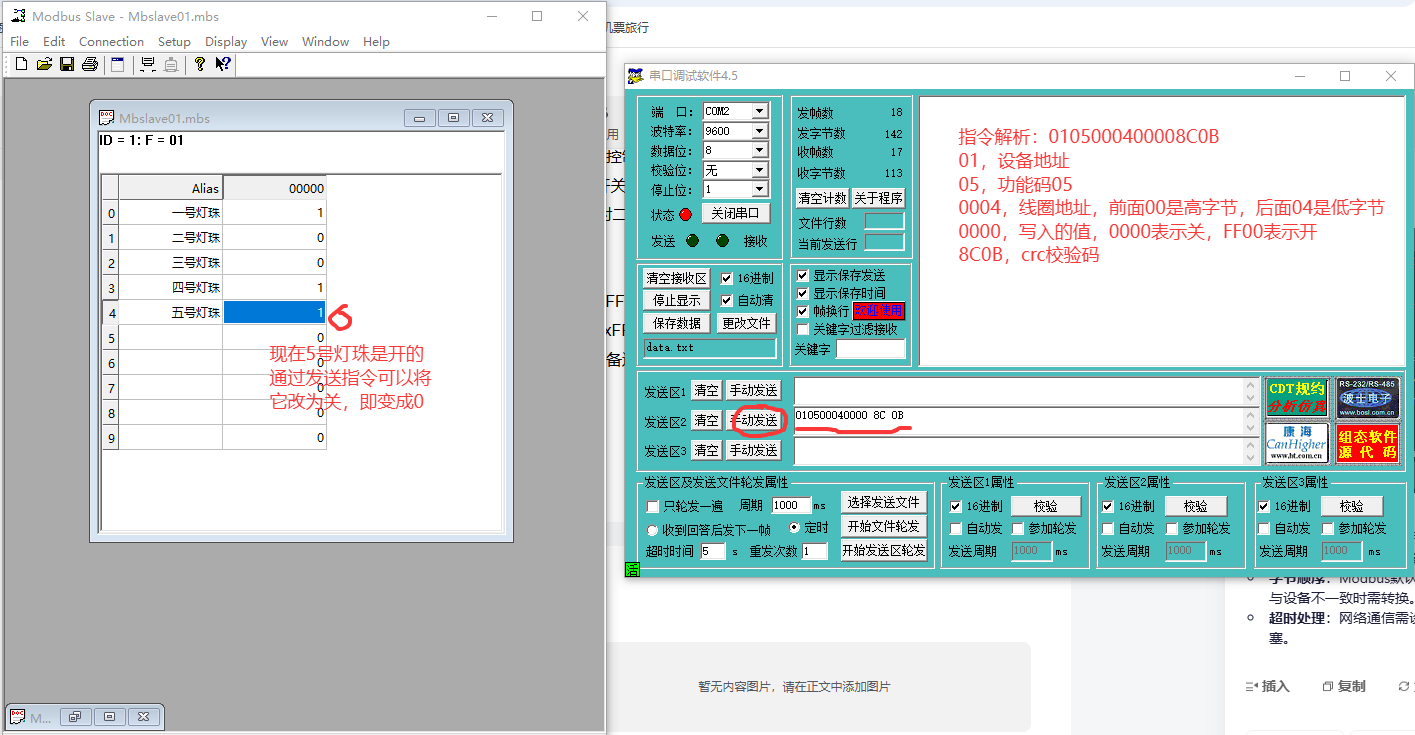

操作实例

0000表示OFF（关），0xFF00表示ON（开）

0000表示OFF（关），0xFF00表示ON（开）

0000表示OFF（关），0xFF00表示ON（开）

Modbus功能码15：写入多个线圈状态

Modbus功能码15（0x0F）用于写入多个线圈状态（ON/OFF）到从站设备。适用于批量控制开关、继电器等二进制输出设备。

请求报文格式

• 从站地址：1字节（0x01~0xFF，0x00为广播地址）。
• 功能码：1字节（0x0F）。
• 起始地址：2字节（大端序），指定首个线圈的地址（如0x0000）。
• 线圈数量：2字节（大端序），需写入的线圈总数（1~1968）。
• 字节计数 ：1字节，表示后续数据字节数（计算公式：ceil(线圈数量 / 8)）。
• 数据字段：每字节包含8个线圈状态（LSB优先，高位不足补0）。

01 0F 00 00 00 0A 02 CD 01 70 68

• 01：从站地址1。
• 0F：功能码15。
• 00 00：起始地址0x0000。
• 00 0A：写入10个线圈。
• 02：数据占2字节（10/8=1.25→2字节）。
• CD 01：数据（二进制 11001101 00000001，线圈0~7为ON/OFF/ON/ON/OFF/OFF/ON/ON，线圈8~9为ON/OFF）
• 70 68：CRC校验码

响应报文格式

• 从站地址：1字节（与请求一致）。

• 功能码：1字节（0x0F）。

• 起始地址：2字节（回显请求中的地址）。

• 线圈数量：2字节（回显请求中的数量）。

注意事项

• 地址范围：Modbus线圈地址通常为0x0000~0xFFFF，但实际范围受设备限制。
• 字节对齐：数据字段需按8位对齐，多余位补0。
• 错误处理：若请求非法（如地址越界），从站返回异常码（功能码+0x80，附带错误代码）。

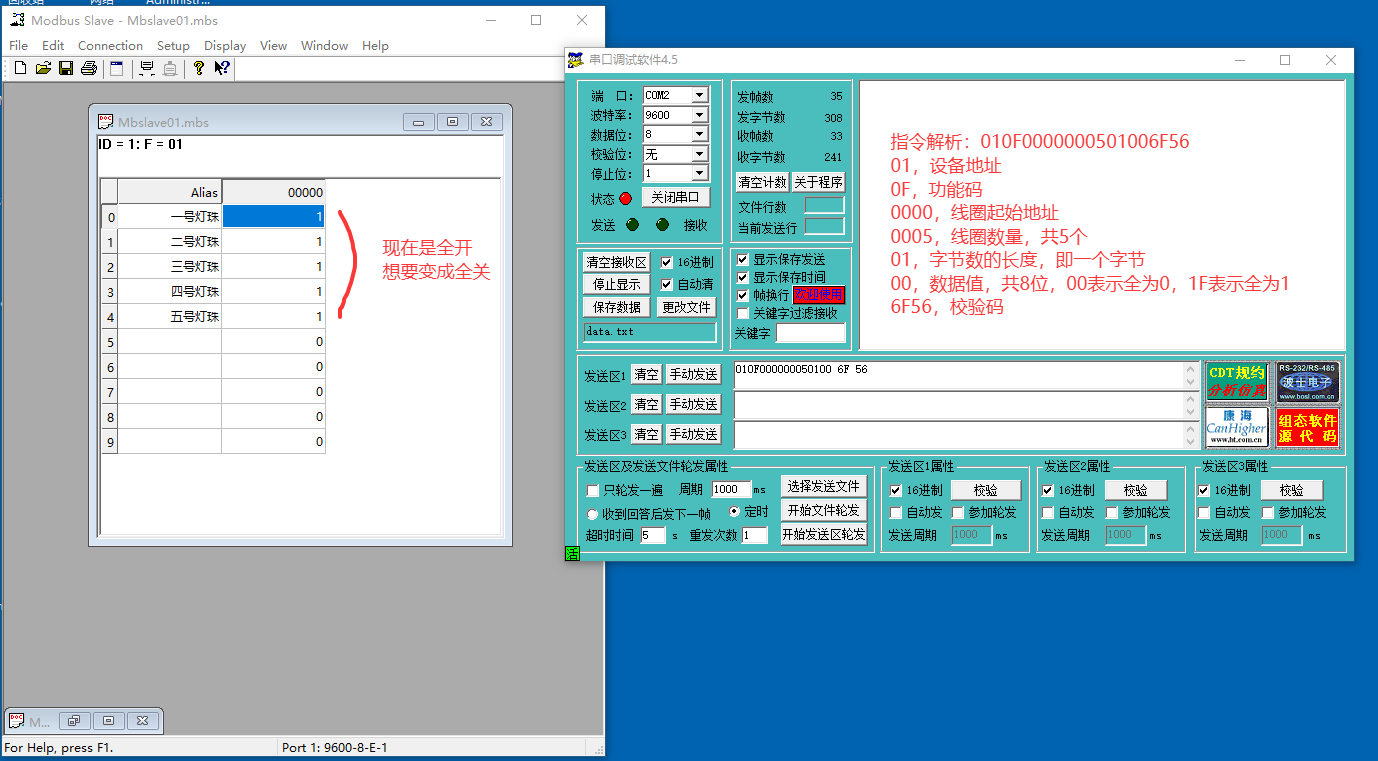

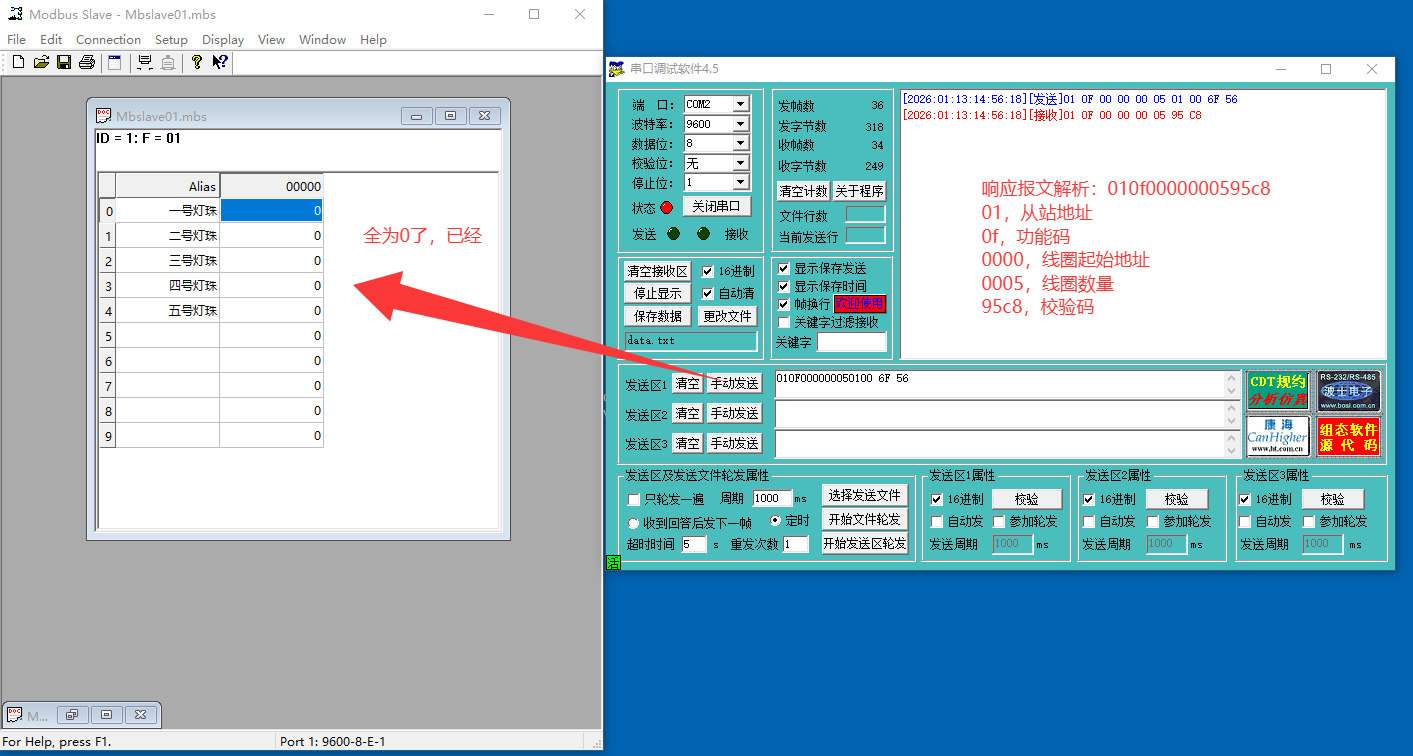

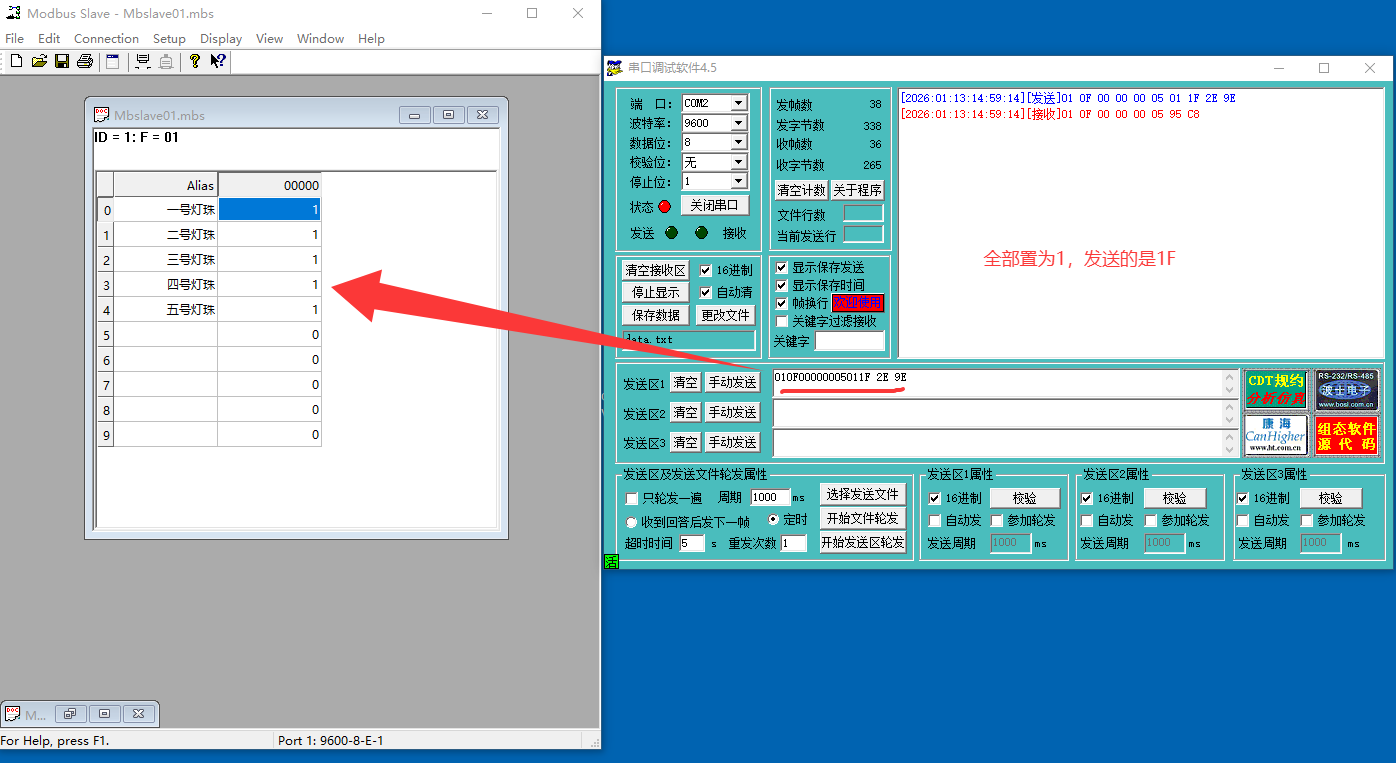

演示实例

2、开始干

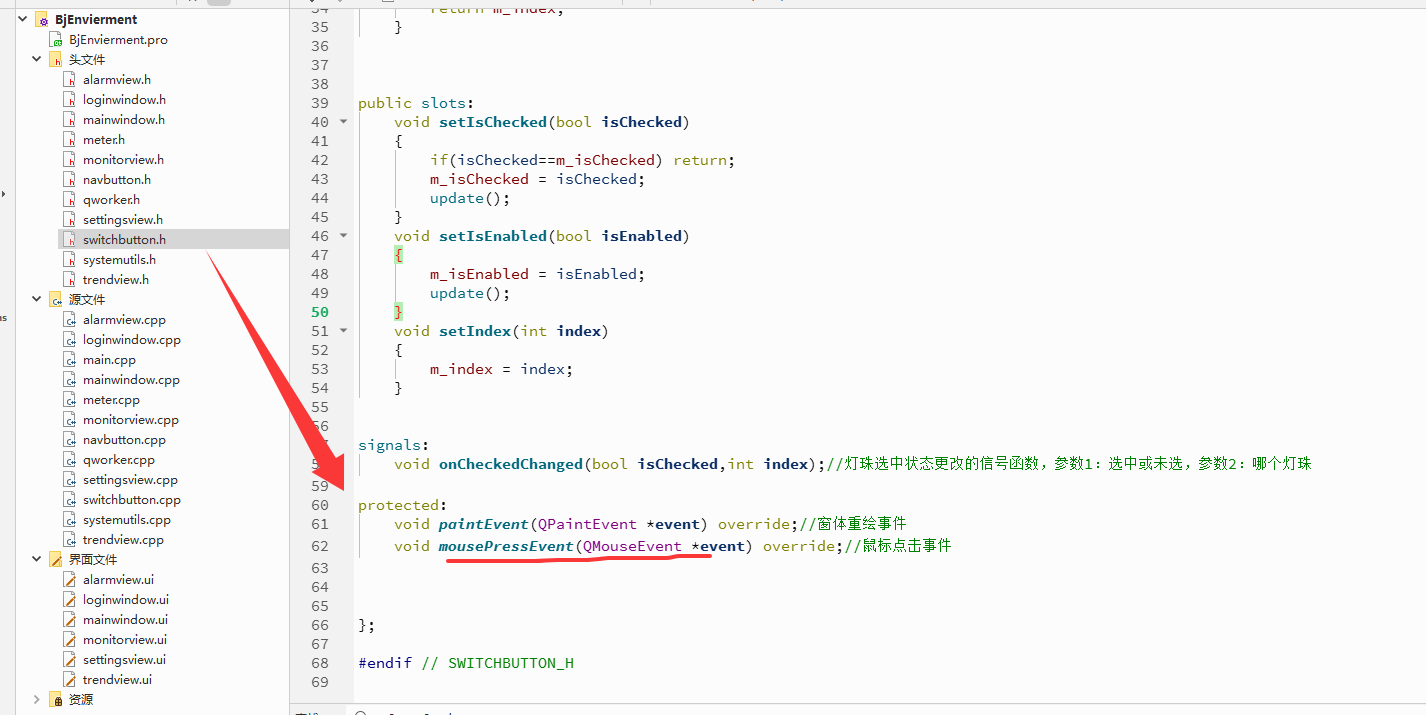

1、触发信号

#include "switchbutton.h"
#include <QPaintEvent>
#include <QPainter>

SwitchButton::SwitchButton(QWidget *parent)
    : QWidget{parent}
{}


void SwitchButton::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);
    //绘制矩形
    int s=qMin(this->rect().width(),this->rect().height());
    painter.setPen(Qt::transparent);
    if(m_isChecked){
        painter.setBrush(QColor("#3487F0"));//选中时的颜色.
        if(!isEnabled()){
            painter.setBrush(QColor("#883487F0"));//选中时的颜色.
        }
    }else{
        painter.setBrush(QColor("#22000000"));//未选中的颜色
        if(!isEnabled()){
            painter.setBrush(QColor("#11000000"));//选中时的颜色.
        }
    }

    painter.drawRoundedRect(this->rect(),s/2,s/2);//绘制圆角矩形

    //绘制圆形
    int wh= s-2;
    int y=this->rect().height()-(wh+1);
    if(m_isChecked){
        y=1;
    }
    painter.setBrush(Qt::white);//改变笔刷为白色
    painter.drawEllipse(1,y,wh,wh);//绘制白色的圆形
}

//鼠标点击事件
void SwitchButton::mousePressEvent(QMouseEvent *)
{
    if(this->isEnabled()){
        this->setIsChecked(!this->m_isChecked);
        //触发信号
        emit onCheckedChanged(this->m_isChecked,this->m_index);
    }
}

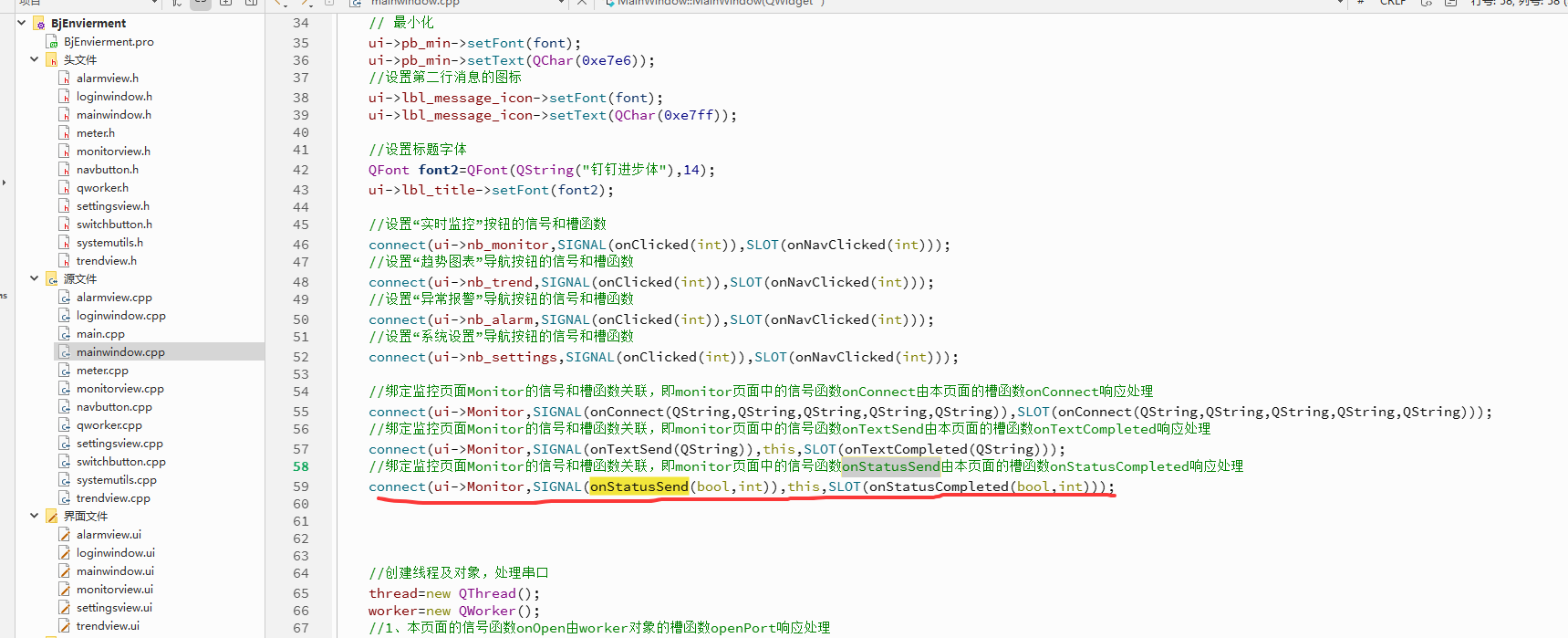

2、绑定信号

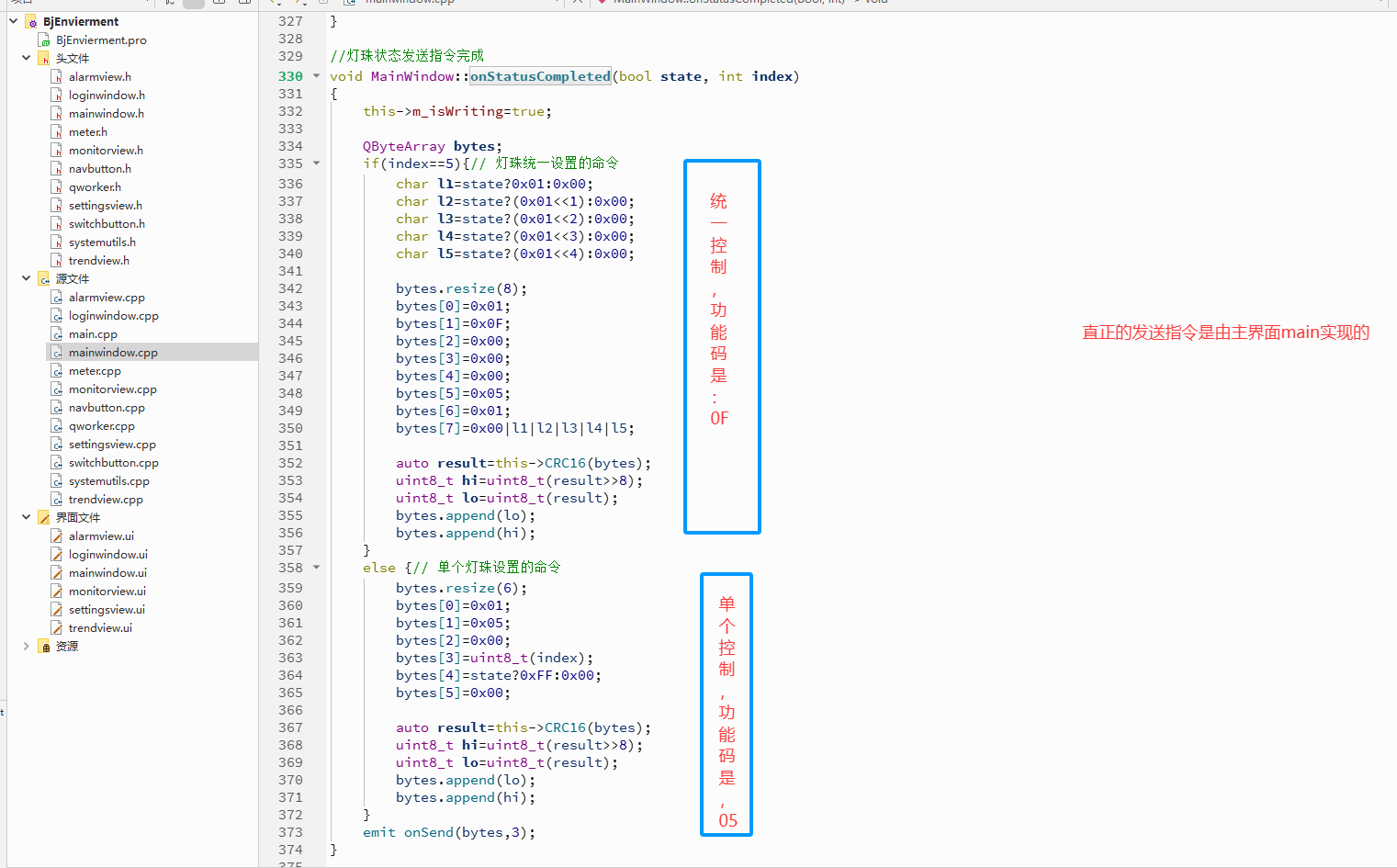

3、响应处理

#include "monitorview.h"
#include "ui_monitorview.h"
#include <QSerialPortInfo>
#include <QSerialPort>
#include <SystemUtils.h>

MonitorView::MonitorView(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::MonitorView)
{
    ui->setupUi(this);

    SystemUtils utils;
    utils.SetDropShadowEffect(ui->wdg_link_container,QColor("#80FF0000"),5);//设置连接设备的阴影效果


    // 设置字体图标
    QFont font=QFont(QString("zx_icons"),9);
    // 监控状态
    ui->lbl_status_title_icon->setFont(font);
    ui->lbl_status_title_icon->setText(QChar(0xe807));
    //串口区域的刷新按钮
    QFont font2=QFont(QString("zx_icons"),11);
    ui->pb_port_refresh->setFont(font2);
    ui->pb_port_refresh->setText(QChar(0xe71e));
    // OLED区域标题
    ui->lbl_oled_title_icon->setFont(font);
    ui->lbl_oled_title_icon->setText(QChar(0xe807));


    //设置1-6号灯珠的图标及大小
    font.setPixelSize(30);
    ui->lbl_light_icon_1->setFont(font);
    ui->lbl_light_icon_1->setText(QChar(0xe9e2));
    ui->lbl_light_icon_2->setFont(font);
    ui->lbl_light_icon_2->setText(QChar(0xe9e2));
    ui->lbl_light_icon_3->setFont(font);
    ui->lbl_light_icon_3->setText(QChar(0xe9e2));
    ui->lbl_light_icon_4->setFont(font);
    ui->lbl_light_icon_4->setText(QChar(0xe9e2));
    ui->lbl_light_icon_5->setFont(font);
    ui->lbl_light_icon_5->setText(QChar(0xe9e2));
    ui->lbl_light_icon_6->setFont(font);
    ui->lbl_light_icon_6->setText(QChar(0xe9e2));

    //加载串口列表
    //使用QSerialPortInfo::availablePorts()方法可以获取系统中所有可用的串口。这个方法返回一个QList<QSerialPortInfo>，其中包含了所有串口的信息
    // 获取所有可用的串口信息 QList<QSerialPortInfo> ports = QSerialPortInfo::availablePorts();
    foreach (const QSerialPortInfo &info, QSerialPortInfo::availablePorts()) {
        ui->cb_port->addItem(info.portName());
    }
    //初始化波特率
    ui->cb_baud->addItem("2400");
    ui->cb_baud->addItem("4800");
    ui->cb_baud->addItem("9600");
    ui->cb_baud->addItem("19200");
    ui->cb_baud->setCurrentText("9600");//设置默认选项

    // 初始化校验位列表
    ui->cb_parity->addItem("No");
    ui->cb_parity->addItem("Odd");
    ui->cb_parity->addItem("Even");
    ui->cb_parity->addItem("Space");
    ui->cb_parity->addItem("Mark");
    ui->cb_parity->setCurrentText("No");//设置默认选项

    // 初始化数据位列表
    ui->cb_data->addItem("5");
    ui->cb_data->addItem("6");
    ui->cb_data->addItem("7");
    ui->cb_data->addItem("8");
    ui->cb_data->setCurrentText("8");//设置默认选项

    // 初始化停止位列表
    ui->cb_stop->addItem("One");
    ui->cb_stop->addItem("OneAndHalf");
    ui->cb_stop->addItem("Two");
    ui->cb_stop->setCurrentText("One");  //设置默认选项

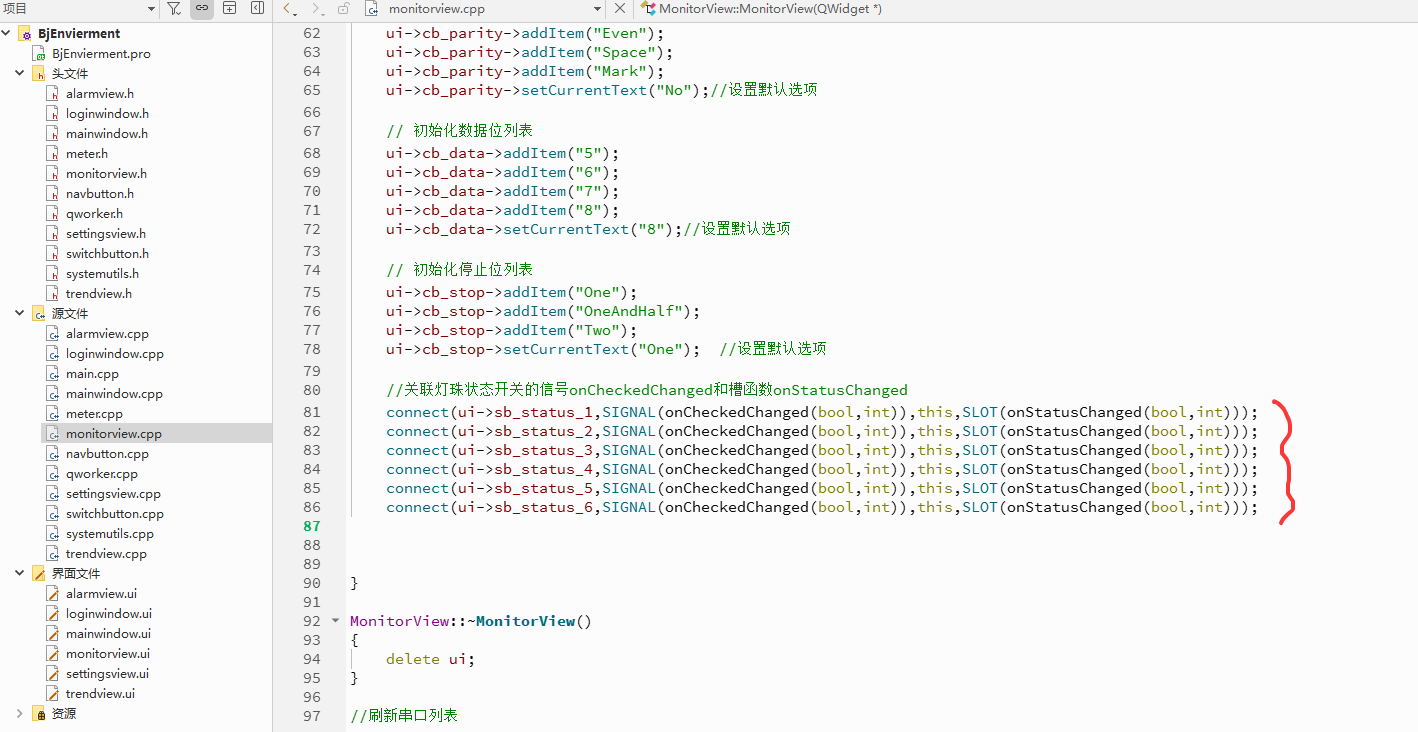

    //关联灯珠状态开关的信号onCheckedChanged和槽函数onStatusChanged
    connect(ui->sb_status_1,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));
    connect(ui->sb_status_2,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));
    connect(ui->sb_status_3,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));
    connect(ui->sb_status_4,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));
    connect(ui->sb_status_5,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));
    connect(ui->sb_status_6,SIGNAL(onCheckedChanged(bool,int)),this,SLOT(onStatusChanged(bool,int)));



}

MonitorView::~MonitorView()
{
    delete ui;
}

//刷新串口列表
void MonitorView::on_pb_port_refresh_clicked()
{
    //加载串口列表
    ui->cb_port->clear();//清空
    foreach (const QSerialPortInfo &info, QSerialPortInfo::availablePorts()) {
        ui->cb_port->addItem(info.portName());
    }
}

//连接设备
void MonitorView::on_pb_link_clicked()
{
    // QSerialPort  打开  加电   数据发送  请求
    // 过程需要后台线程处理
    //获取选择的串口参数
    QString port=ui->cb_port->currentText();
    QString baud=ui->cb_baud->currentText();
    QString parity=ui->cb_parity->currentText();
    QString data=ui->cb_data->currentText();
    QString stop=ui->cb_stop->currentText();

    // 触发连接的信号
    emit onConnect(port,baud,parity,data,stop);
}


//串口打开状态
void MonitorView::setOpenState(bool state)
{
    //处理状态
    if(state){//连接成功
        ui->pb_link->setText("断开连接");
        ui->cb_port->setEnabled(false);
        ui->cb_baud->setEnabled(false);
        ui->cb_parity->setEnabled(false);
        ui->cb_data->setEnabled(false);
        ui->cb_stop->setEnabled(false);

        ui->pb_send->setEnabled(true);//发送按钮可用

        // 改变所有状态灯的默认颜色
        ui->lbl_temp_green->setStyleSheet("background-color:'#DD00FF00';");
        ui->lbl_humi_green->setStyleSheet("background-color:'#DD00FF00';");
        ui->lbl_bright_green->setStyleSheet("background-color:'#DD00FF00';");
        //设置灯控开关的按钮全部为可用
        ui->sb_status_1->setIsEnabled(true);
        ui->sb_status_2->setIsEnabled(true);
        ui->sb_status_3->setIsEnabled(true);
        ui->sb_status_4->setIsEnabled(true);
        ui->sb_status_5->setIsEnabled(true);
        ui->sb_status_6->setIsEnabled(true);

    }else{//连接失败或断开连接
        ui->pb_link->setText("连接设备");
        ui->cb_port->setEnabled(true);
        ui->cb_baud->setEnabled(true);
        ui->cb_parity->setEnabled(true);
        ui->cb_data->setEnabled(true);
        ui->cb_stop->setEnabled(true);

        ui->pb_send->setEnabled(false);//发送按钮禁用

        // 恢复所有状态灯的默认颜色
        //1、红色灯
        ui->lbl_temp_red->setStyleSheet("background-color:'#33FF0000';");
        ui->lbl_humi_red->setStyleSheet("background-color:'#33FF0000';");
        ui->lbl_bright_red->setStyleSheet("background-color:'#33FF0000';");
        //2、黄色灯
        ui->lbl_temp_yellow->setStyleSheet("background-color:'#33FF9000';");
        ui->lbl_humi_yellow->setStyleSheet("background-color:'#33FF9000';");
        ui->lbl_bright_yellow->setStyleSheet("background-color:'#33FF9000';");
        //3、绿色灯
        ui->lbl_temp_green->setStyleSheet("background-color:'#3300FF00';");
        ui->lbl_humi_green->setStyleSheet("background-color:'#3300FF00';");
        ui->lbl_bright_green->setStyleSheet("background-color:'#3300FF00';");

        //设置灯控开关的按钮全部为禁用
        ui->sb_status_1->setIsEnabled(false);
        ui->sb_status_2->setIsEnabled(false);
        ui->sb_status_3->setIsEnabled(false);
        ui->sb_status_4->setIsEnabled(false);
        ui->sb_status_5->setIsEnabled(false);
        ui->sb_status_6->setIsEnabled(false);
    }
}

//设置数据值
void MonitorView::setValue(uint16_t dtemp, uint16_t dhumi, uint16_t dbright)
{
    ui->wdg_temp_meter->setValue(dtemp*0.1);
    ui->wdg_humi_meter->setValue(dhumi*0.1);
    ui->wdg_bright_meter->setValue(dbright*0.1);

    //历史最高温度，最低温度
    if(min_temp>dtemp){
        min_temp=dtemp;
    }
    if(max_temp<dtemp){
        max_temp=dtemp;
    }
    ui->lbl_temp1->setText(QString::number(max_temp*0.1));
    ui->lbl_temp2->setText(QString::number(min_temp*0.1));

    //历史最高湿度，最低湿度
    if(min_humi>dhumi){
        min_humi=dhumi;
    }
    if(max_humi<dhumi){
        max_humi=dhumi;
    }
    ui->lbl_humi1->setText(QString::number(max_humi*0.1));
    ui->lbl_humi2->setText(QString::number(min_humi*0.1));

    //历史最高亮度，最低亮度
    if(min_bright>dbright){
        min_bright=dbright;
    }
    if(max_bright<dbright){
        max_bright=dbright;
    }
    ui->lbl_bright1->setText(QString::number(max_bright*0.1));
    ui->lbl_bright2->setText(QString::number(min_bright*0.1));

    //对平均数据的处理逻辑，保存100个数据，大于100时移除第1个
    //平均温度
    templist.append(dtemp);
    if(templist.count()>100){
        templist.removeAt(0);
    }
    int32_t sum=0;
    foreach(int16_t v,templist){
        sum+=v;
    }
    avg_temp=sum/templist.count();//计算平均值
    ui->lbl_temp3->setText(QString::number(avg_temp*0.1));

    //平均湿度
    humilist.append(dhumi);
    if(humilist.count()>100){
        humilist.removeAt(0);
    }
    sum=0;
    foreach(int16_t v,humilist){
        sum+=v;
    }
    avg_humi=sum/humilist.count();//计算平均值
    ui->lbl_humi3->setText(QString::number(avg_humi*0.1));

    //平均亮度
    brightlist.append(dbright);
    if(brightlist.count()>100){
        brightlist.removeAt(0);
    }
    sum=0;
    foreach(int16_t v,brightlist){
        sum+=v;
    }
    avg_bright=sum/brightlist.count();//计算平均值
    ui->lbl_bright3->setText(QString::number(avg_bright*0.1));
}

//设置灯珠状态
void MonitorView::setStatus(bool l1, bool l2, bool l3, bool l4, bool l5)
{
    //5个灯珠
    ui->sb_status_1->setIsChecked(l1);
    ui->sb_status_2->setIsChecked(l2);
    ui->sb_status_3->setIsChecked(l3);
    ui->sb_status_4->setIsChecked(l4);
    ui->sb_status_5->setIsChecked(l5);
    //总控灯
    ui->sb_status_6->setIsChecked(l1&l2&l3&l4&l5);
}


//发送文本
void MonitorView::on_pb_send_clicked()
{
    QString oledtext=ui->te_oled_input->toPlainText();//得到文本输入的指令
    emit onTextSend(oledtext);//激发信号
}

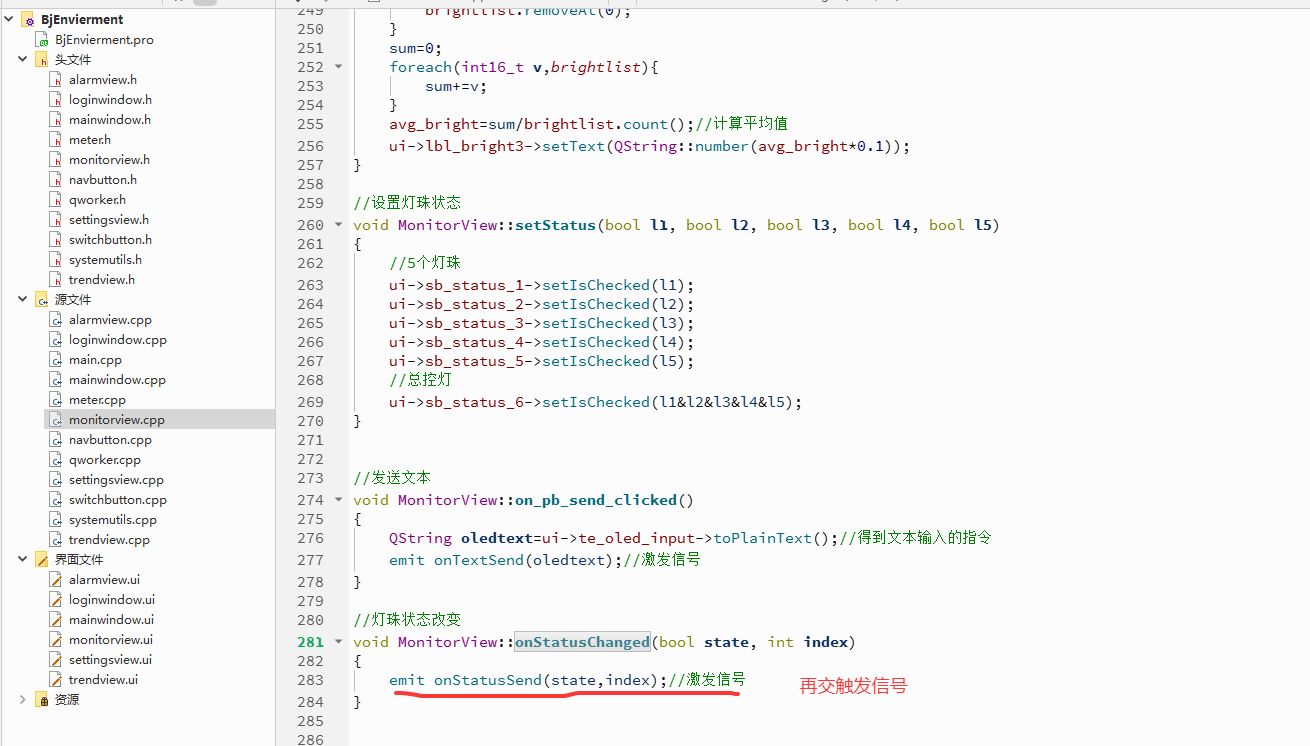

//灯珠状态改变
void MonitorView::onStatusChanged(bool state, int index)
{
    emit onStatusSend(state,index);//激发信号
}

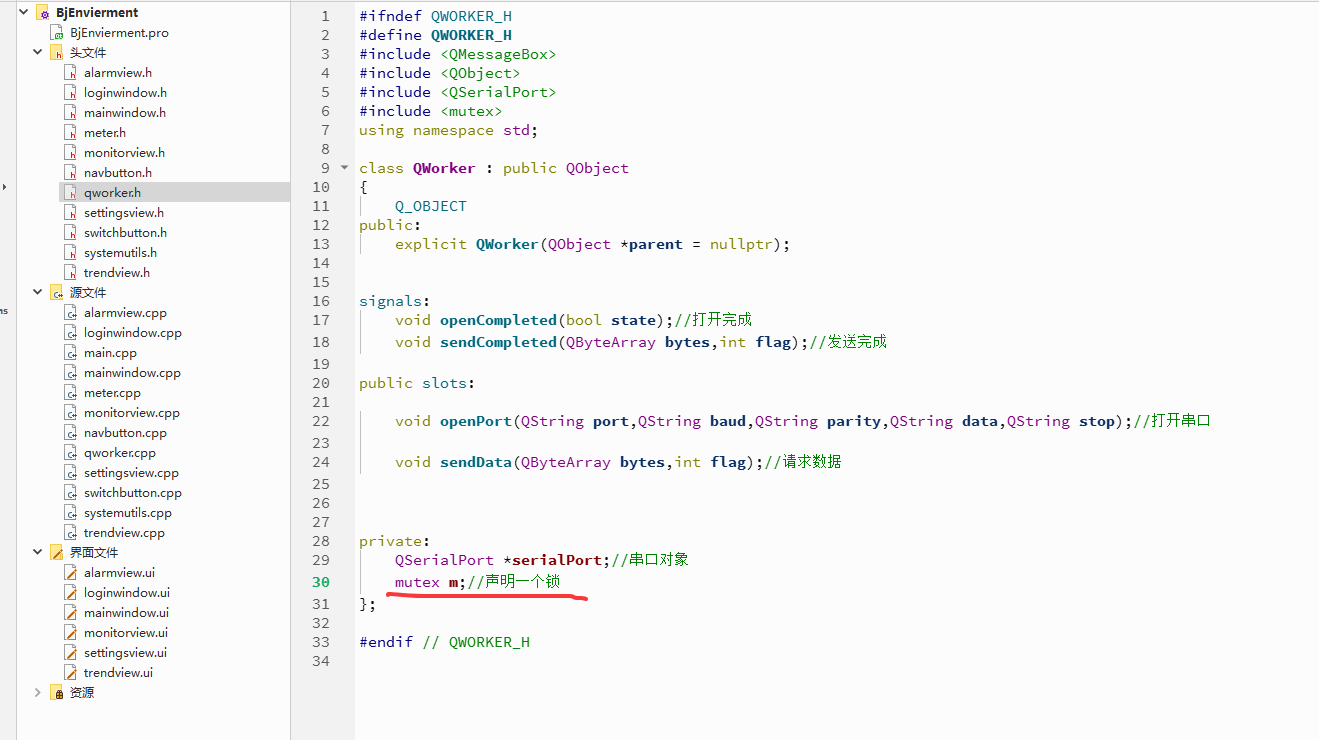

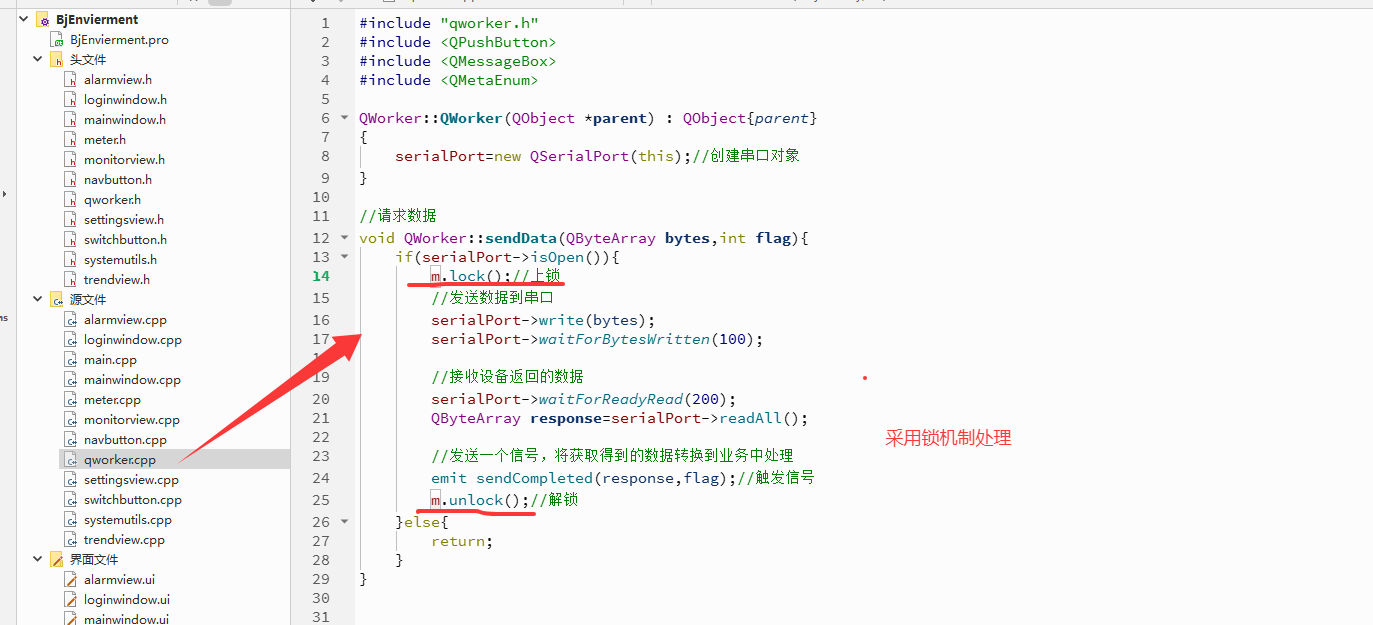

Qt 提供了多种互斥锁（Mutex）机制，用于多线程同步。QMutex 是 Qt 中最基本的互斥锁，用于保护共享资源。它提供了锁定和解锁功能，确保同一时间只有一个线程可以访问共享数据。

#include "mainwindow.h"
#include "systemutils.h"
#include "ui_mainwindow.h"
#include <QMessageBox>
#include <QMouseEvent>
#include <QThread>
#include <QtConcurrent/QtConcurrentRun>
#include <QDebug>

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    // 1.设置窗口无边框和窗口透明
    this->setWindowFlags(Qt::FramelessWindowHint);
    this->setAttribute(Qt::WA_TranslucentBackground);


    // 设置相关阴影效果
    SystemUtils * utils=new SystemUtils();
    utils->SetDropShadowEffect(ui->wdg_root,Qt::gray,10);

    //设置关闭，最小，最大的图标
    // 设置相关字体图标
    QFont font=QFont(QString("zx_icons"),9);
    // 关闭
    ui->pb_close->setFont(font);
    ui->pb_close->setText(QChar(0xe653));
    // 最大化
    ui->pb_max->setFont(font);
    ui->pb_max->setText(QChar(0xe694));
    // 最小化
    ui->pb_min->setFont(font);
    ui->pb_min->setText(QChar(0xe7e6));
    //设置第二行消息的图标
    ui->lbl_message_icon->setFont(font);
    ui->lbl_message_icon->setText(QChar(0xe7ff));

    //设置标题字体
    QFont font2=QFont(QString("钉钉进步体"),14);
    ui->lbl_title->setFont(font2);

    //设置"实时监控"按钮的信号和槽函数
    connect(ui->nb_monitor,SIGNAL(onClicked(int)),SLOT(onNavClicked(int)));
    //设置"趋势图表"导航按钮的信号和槽函数
    connect(ui->nb_trend,SIGNAL(onClicked(int)),SLOT(onNavClicked(int)));
    //设置"异常报警"导航按钮的信号和槽函数
    connect(ui->nb_alarm,SIGNAL(onClicked(int)),SLOT(onNavClicked(int)));
    //设置"系统设置"导航按钮的信号和槽函数
    connect(ui->nb_settings,SIGNAL(onClicked(int)),SLOT(onNavClicked(int)));

    //绑定监控页面Monitor的信号和槽函数关联，即monitor页面中的信号函数onConnect由本页面的槽函数onConnect响应处理
    connect(ui->Monitor,SIGNAL(onConnect(QString,QString,QString,QString,QString)),SLOT(onConnect(QString,QString,QString,QString,QString)));
    //绑定监控页面Monitor的信号和槽函数关联，即monitor页面中的信号函数onTextSend由本页面的槽函数onTextCompleted响应处理
    connect(ui->Monitor,SIGNAL(onTextSend(QString)),this,SLOT(onTextCompleted(QString)));
    //绑定监控页面Monitor的信号和槽函数关联，即monitor页面中的信号函数onStatusSend由本页面的槽函数onStatusCompleted响应处理
    connect(ui->Monitor,SIGNAL(onStatusSend(bool,int)),this,SLOT(onStatusCompleted(bool,int)));




    //创建线程及对象，处理串口
    thread=new QThread();
    worker=new QWorker();
    //1、本页面的信号函数onOpen由worker对象的槽函数openPort响应处理
    connect(this,SIGNAL(onOpen(QString,QString,QString,QString,QString)),worker,SLOT(openPort(QString,QString,QString,QString,QString)));
    //2、worker对象中的信号函数openCompleted由本页面的onSetopenState槽函数响应处理
    connect(worker,SIGNAL(openCompleted(bool)),this,SLOT(onSetopenState(bool)));
    //3、本页面的信号函数onSend由worker对象的槽函数sendData响应处理
    connect(this,SIGNAL(onSend(QByteArray,int)),worker,SLOT(sendData(QByteArray,int)));
    //4、worker对象中的信号函数sendCompleted由本页面的槽函数onSendCompleted响应处理
    connect(worker,SIGNAL(sendCompleted(QByteArray,int)),this,SLOT(onSendCompleted(QByteArray,int)));



    worker->moveToThread(thread);//把对象worker放在多线程中
    thread->start();//启动线程

    //f1=QtConcurrent::run(this,&MainWindow::onMonitor);//这是qt5.X的写法，这个写法在6.x中不支持
    //实例化异步任务
    f1 = QtConcurrent::run([this]() {
        this->onMonitor(); // 替换为你的成员函数名
    });
}

MainWindow::~MainWindow()
{
    delete ui;
}

//监控事件
void MainWindow::onMonitor()
{
    while(this->isMonitor){
        if(m_isConnected){
            // 从设备中获取到相关数据
            QByteArray bytes;
            bytes.resize(6);
            bytes[0]=0x01;//设备地址
            bytes[1]=0x03;//功能码
            bytes[2]=0x00;//开始地址
            bytes[3]=0x00;
            bytes[4]=0x00;//请求数量
            bytes[5]=0x03;

            // CRC16算法
            auto crc=this->CRC16(bytes);
            uint8_t hi=uint8_t(crc>>8);
            uint8_t lo=uint8_t(crc);
            bytes.resize(8);
            bytes[6]=lo;//crc校验码
            bytes[7]=hi;

            // 需要给QWorker对象发送一个信号
            emit onSend(bytes,1);//向传感器发送信号

            QByteArray bytes2;
            bytes2.resize(6);
            bytes2[0]=0x01;//设备地址
            bytes2[1]=0x01;//功能码
            bytes2[2]=0x00;//开始地址
            bytes2[3]=0x00;
            bytes2[4]=0x00;//请求数量
            bytes2[5]=0x05;

            // CRC16算法
            auto crc2=this->CRC16(bytes2);
            uint8_t hi2=uint8_t(crc2>>8);
            uint8_t lo2=uint8_t(crc2);
            bytes2.resize(8);
            bytes2[6]=lo2;//crc校验码
            bytes2[7]=hi2;

            emit onSend(bytes2,2);//向灯珠发送信号
        }
        QThread::msleep(3000);
    }
}

//鼠标按下事件
void MainWindow::mousePressEvent(QMouseEvent *event){
    if (event->button() == Qt::LeftButton) {  // 如果按下左边按钮
        m_drag = true;//表示要移动
        // 获取当前光标的位置
        m_dragPos = event->pos();
        // 当前鼠标点相对于桌面屏幕左上角的坐标(0,0)，全局坐标；
        m_resizeDownPos = event->globalPosition().toPoint();
        // 获取当前窗口的相关参数，包括位置，大小等等各种参数
        m_mouseDownRect = this->rect();
    }
}

//鼠标移动事件
void MainWindow::mouseMoveEvent(QMouseEvent *event){
    // 如果是鼠标在拖动时，当前窗口是全屏，不做任何处理
    if (isFullScreen()) {
        return;
    }
    if (m_move) {
        move(event->globalPosition().toPoint() - m_dragPos);
        return;
    }

    setCursor(Qt::ArrowCursor);
    if (m_drag && (event->buttons() & Qt::LeftButton)) {
        m_move = true;
        move(event->globalPosition().toPoint() - m_dragPos);
    }
}

//鼠标释放事件
void MainWindow::mouseReleaseEvent(QMouseEvent *event){
    Q_UNUSED(event)
    m_drag = false;
    if (m_move) {
        m_move = false;
    }
    setCursor(Qt::ArrowCursor);
}

//关闭事件
void MainWindow::on_pb_close_clicked()
{
    QMessageBox::StandardButton ret=QMessageBox::question(this,tr("关闭系统运行"),tr("您确定要退出系统吗？"),QMessageBox::Yes | QMessageBox::No,QMessageBox::Yes );
    if(ret== QMessageBox::Yes){
        this->isMonitor=false;
        this->close();
    }

}
//最大化
void MainWindow::on_pb_max_clicked()
{
    this->showFullScreen();  // 全屏展示
}
//最小化
void MainWindow::on_pb_min_clicked()
{
    this->showMinimized();
}

//窗体双击事件
void MainWindow::mouseDoubleClickEvent(QMouseEvent *event)
{
    Q_UNUSED(event); // 标记参数未使用，消除警告
    if (isFullScreen()) {
        showNormal();  // 如果是全屏，就恢复到非全屏
    } else {
        showFullScreen();  // 否则就变成全屏的
    }
}

//导航按钮的点击响应事件
void MainWindow::onNavClicked(int index)
{
    ui->sw_pages->setCurrentIndex(index);
}

//连接串口设备
void MainWindow::onConnect(QString port, QString baud, QString parity, QString data, QString stop)
{
    //执行串口对象的连接动作，动作必须在后台线程中处理
    //触发信号，让qworker这个对象来接收信号
    emit onOpen(port,baud,parity,data,stop);
}

//串口连接状态
void MainWindow::onSetopenState(bool state)
{
    m_isConnected=true;
    //接收到worker对象中的打开状态信号
    ui->Monitor->setOpenState(state);
}

//计算CRC校验码
uint16_t MainWindow::CRC16(QByteArray bytes)
{
    int len=bytes.size();
    uint16_t wcrc=0XFFFF;//预置16位crc寄存器，初值全部为1
    uint8_t temp;//定义中间变量
    int i=0,j=0;//定义计数

    for(i=0;i<len;i++)//循环计算每个数据
    {
        temp=bytes.at(i);
        wcrc^=temp;
        for(j=0;j<8;j++){
            //判断右移出的是不是1，如果是1则与多项式进行异或。
            if(wcrc&0X0001){
                wcrc>>=1;//先将数据右移一位
                wcrc^=0XA001;//与上面的多项式进行异或
            }
            else//如果不是1，则直接移出
                wcrc>>=1;//直接移出
        }
    }
    temp=wcrc;//crc的值
    return wcrc;
}


//发送完成后
void MainWindow::onSendCompleted(QByteArray bytes, int flag)
{
    if(flag==1){
        if(bytes.length()>3&&(bytes[1]&0x80)==0){//这个条件说明返回的数据没有问题，这里只是一个简单的判断
            bool ok;
            //截取指定位置指定长度的数据，转换成16进制，再转换成10进制
            uint16_t temp=bytes.mid(3,2).toHex().toUInt(&ok,16);
            uint16_t humi=bytes.mid(5,2).toHex().toUInt(&ok,16);
            uint16_t bright=bytes.mid(7,2).toHex().toUInt(&ok,16);
            // qDebug()<<"温度："<<temp;
            // qDebug()<<"湿度："<<humi;
            // qDebug()<<"亮度："<<bright;
            ui->Monitor->setValue(temp,humi,bright);
        }
    }else if(flag==2){
        //处理灯珠状态,如果不是写的命令，即是读的命令时才执行读取灯珠状态
        if(!m_isWriting&&bytes.length()>3&&(bytes[1]&0x80)==0){
            bool ok;
            //解析状态数据
            bool s1=bytes[3]&1;
            bool s2=bytes[3]&2;
            bool s3=bytes[3]&4;
            bool s4=bytes[3]&8;
            bool s5=bytes[3]&16;
            ui->Monitor->setStatus(s1,s2,s3,s4,s5);//将数据交给界面显示
        }
        if(this->m_isWriting){
            m_isWriting=false;//修改写的状态为假，即读
        }
    }
}

//发送指令
void MainWindow::onTextCompleted(QString text)
{
    QByteArray data(text.toLatin1());
    uint16_t len=data.size();
    uint16_t count=len/2;
    if(len%2>0) count+=1;


    // 将前面文本数据拼接在一起发给设备
    QByteArray req;
    req.resize(7);
    req[0]=0x01;
    req[1]=0x10;
    req[2]=0x00;
    req[3]=0x08;
    req[4]=uint8_t(count>>8);
    req[5]=uint8_t(count);
    req[6]=len;

    req.append(data);

    auto crc=this->CRC16(req);
    uint8_t hi=uint8_t(crc>>8);
    uint8_t lo=uint8_t(crc);
    req.append(lo);
    req.append(hi);

    // 将指定数据指令发到QWorker里处理
    emit onSend(req,3);
}

//灯珠状态发送指令完成
void MainWindow::onStatusCompleted(bool state, int index)
{
    this->m_isWriting=true;

    QByteArray bytes;
    if(index==5){// 灯珠统一设置的命令
        char l1=state?0x01:0x00;
        char l2=state?(0x01<<1):0x00;
        char l3=state?(0x01<<2):0x00;
        char l4=state?(0x01<<3):0x00;
        char l5=state?(0x01<<4):0x00;

        bytes.resize(8);
        bytes[0]=0x01;
        bytes[1]=0x0F;
        bytes[2]=0x00;
        bytes[3]=0x00;
        bytes[4]=0x00;
        bytes[5]=0x05;
        bytes[6]=0x01;
        bytes[7]=0x00|l1|l2|l3|l4|l5;

        auto result=this->CRC16(bytes);
        uint8_t hi=uint8_t(result>>8);
        uint8_t lo=uint8_t(result);
        bytes.append(lo);
        bytes.append(hi);
    }
    else {// 单个灯珠设置的命令
        bytes.resize(6);
        bytes[0]=0x01;
        bytes[1]=0x05;
        bytes[2]=0x00;
        bytes[3]=uint8_t(index);
        bytes[4]=state?0xFF:0x00;
        bytes[5]=0x00;

        auto result=this->CRC16(bytes);
        uint8_t hi=uint8_t(result>>8);
        uint8_t lo=uint8_t(result);
        bytes.append(lo);
        bytes.append(hi);
    }
    emit onSend(bytes,3);
}

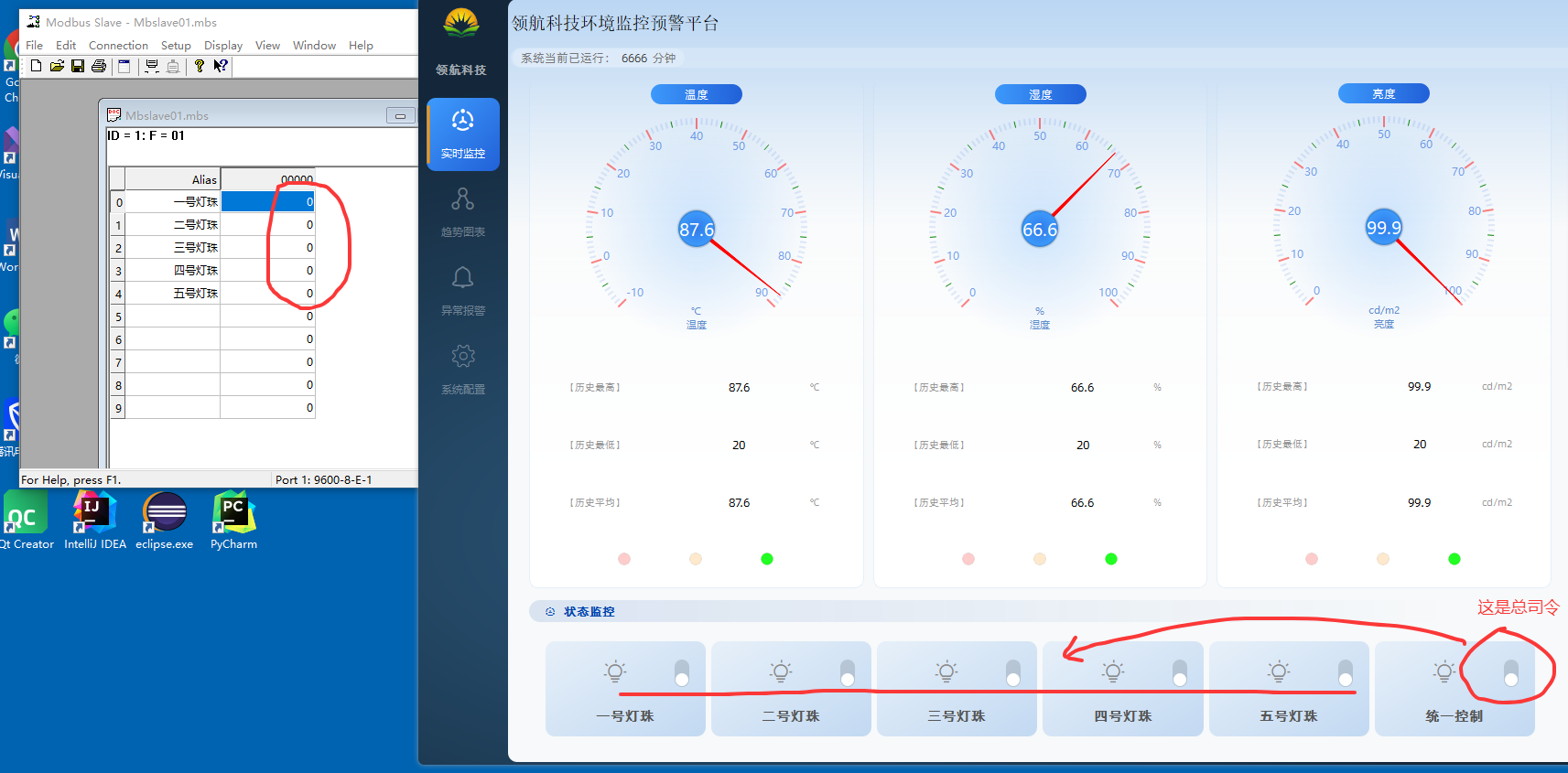

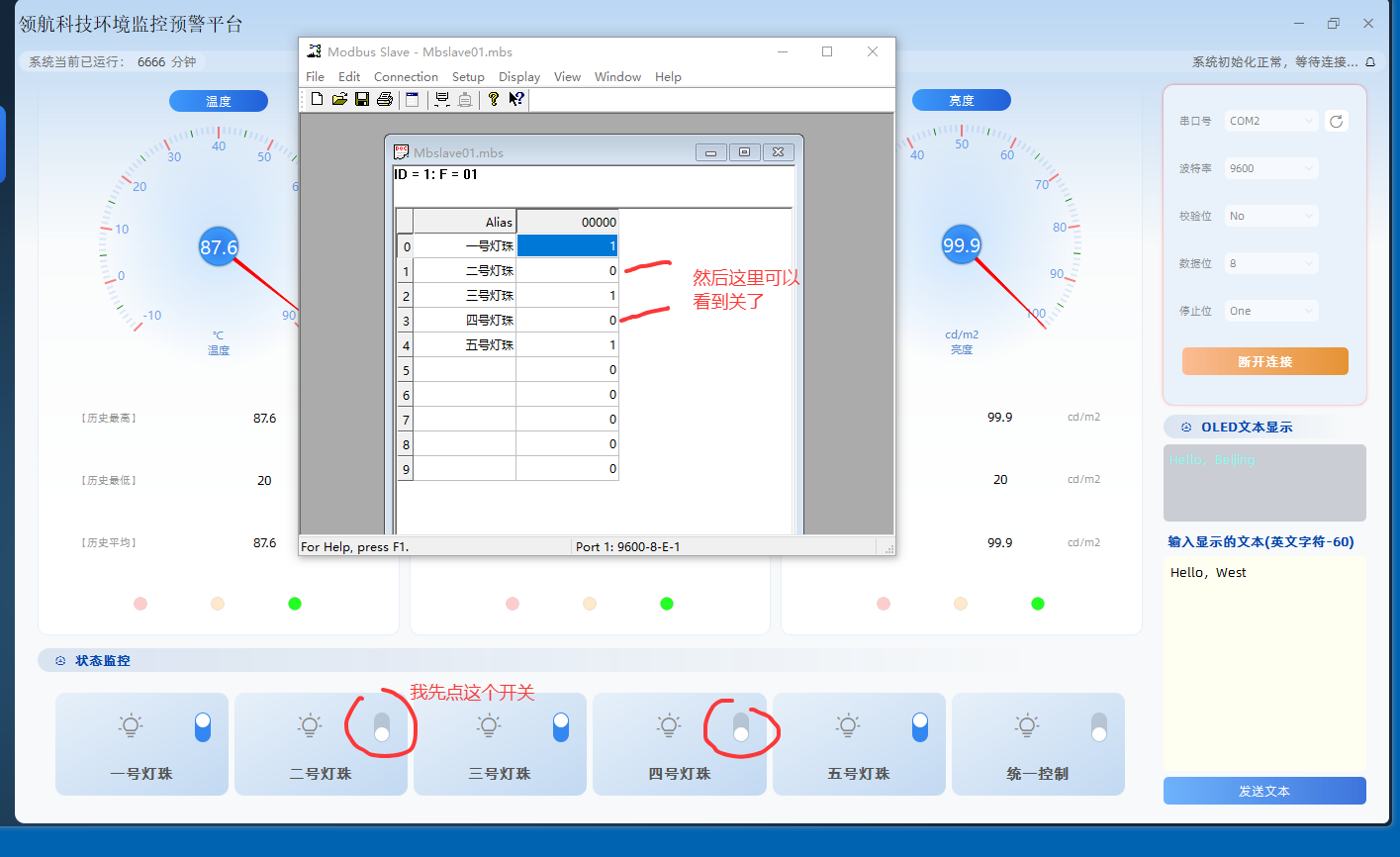

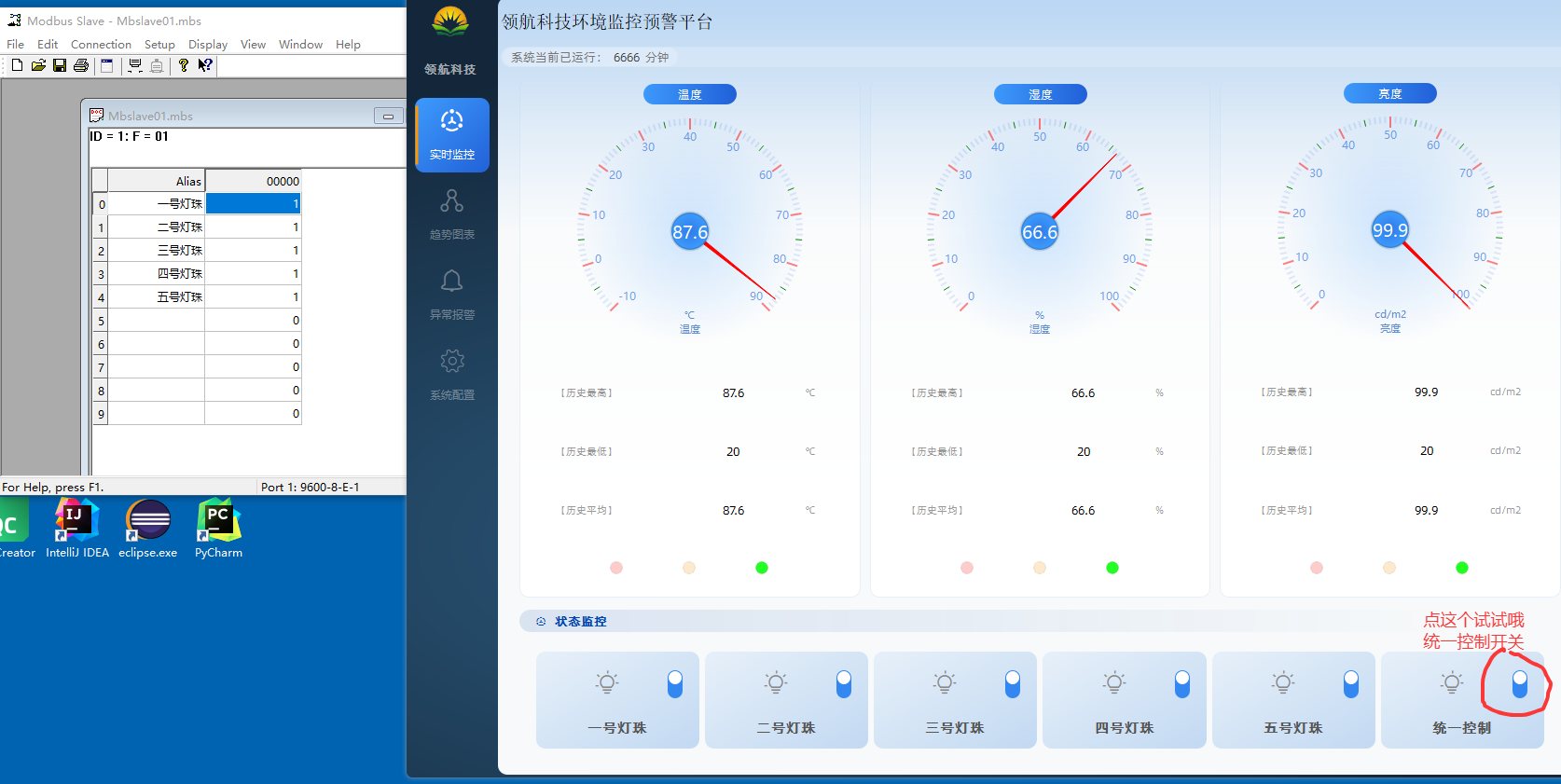

4、运行效果

5、小结

Modbus功能码05：写入单个线圈状态，Modbus功能码15：写入多个线圈状态

原创不易，打字不易，截图不易，撸码不易，整理不易，走过路过，不要错过，欢迎点赞，收藏，转载，复制，抄袭，留言，灌水，请动动你的金手指，祝您早日实现财务自由。
