第四篇：核心逻辑篇------车库门开关控制与停止逻辑实现
在上一篇掌握 FBD 基础操作后，本文将聚焦车库门的核心控制逻辑：开门、关门的切换控制，以及手动停止、位置停止、过载停止的保护逻辑。这部分是整个项目的核心，我们将通过"网络分段"的方式，逐一实现每个逻辑功能。
一、核心思路：基于 RS 功能块的闭锁控制
车库门的开关控制需要实现"触发后保持动作，直到达到终点或触发停止"，这种逻辑适合用 RS 功能块（置位-复位）实现。核心原理：通过控制按钮的上升沿置位 RS 功能块，使升门/降门驱动信号保持为真；通过位置传感器、过载传感器或手动停止信号复位 RS 功能块，使驱动信号变为假，停止动作。
二、网络 1：开门控制逻辑

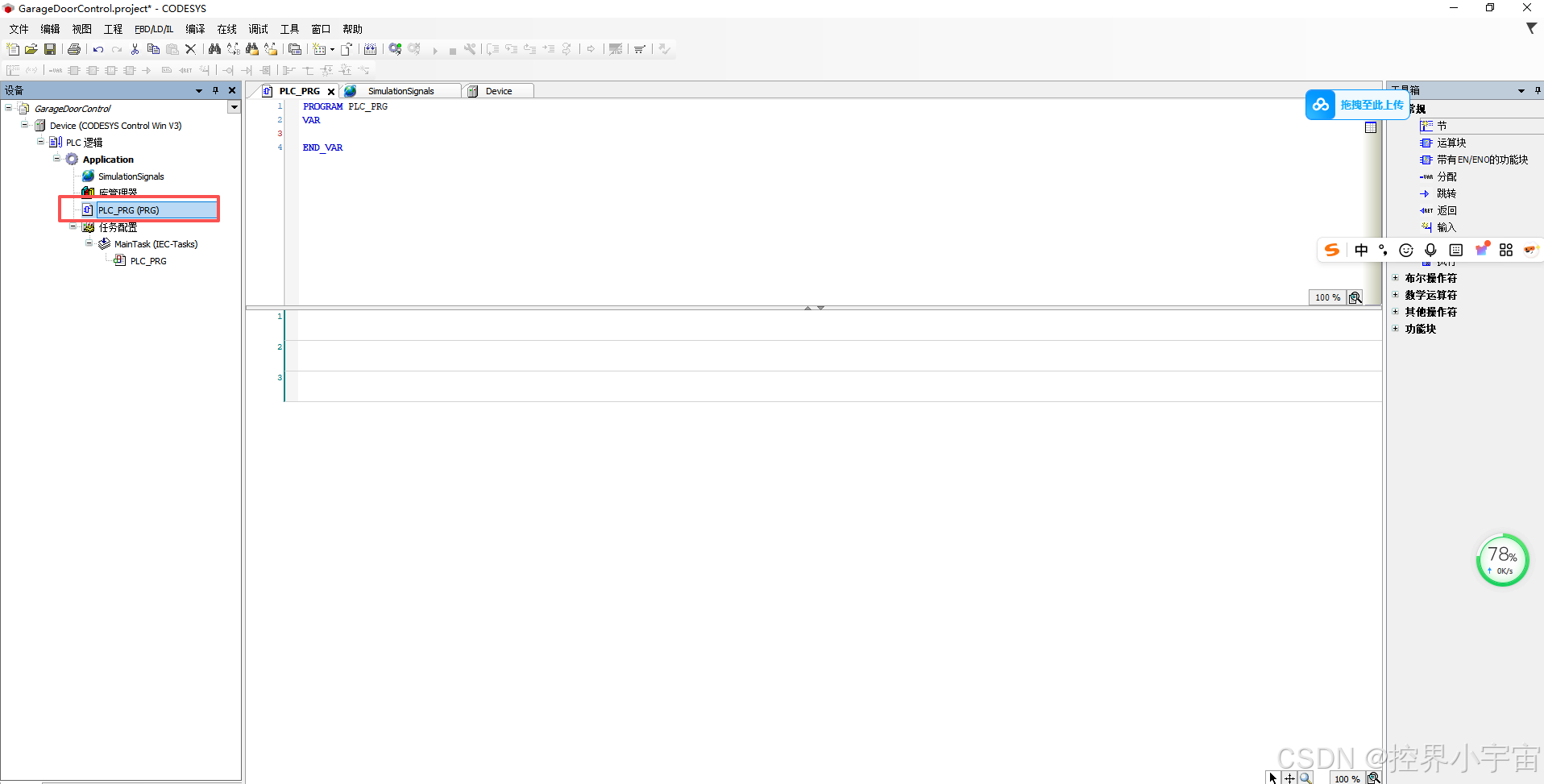

双击对象树中的"PLC_PRG"，打开 FBD 编辑器，开始编写第一个网络（开门控制）：

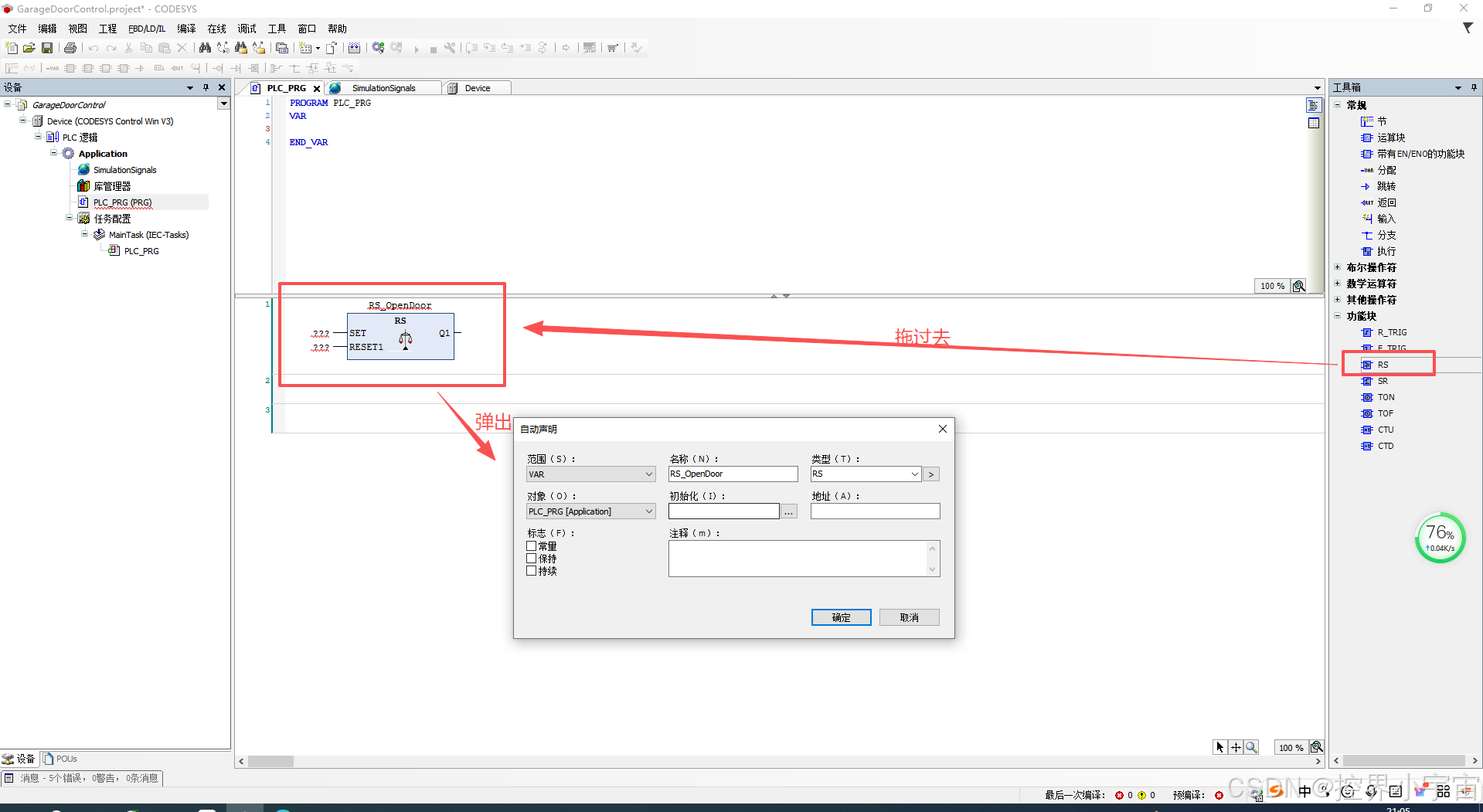

- 添加 RS 功能块：从工具箱拖拽 RS 功能块到编辑器，实例名设为"RS_OpenDoor"，完成自动声明。
- 置位端（S）逻辑：实现"按下控制按钮且门可开门"时触发开门动作。

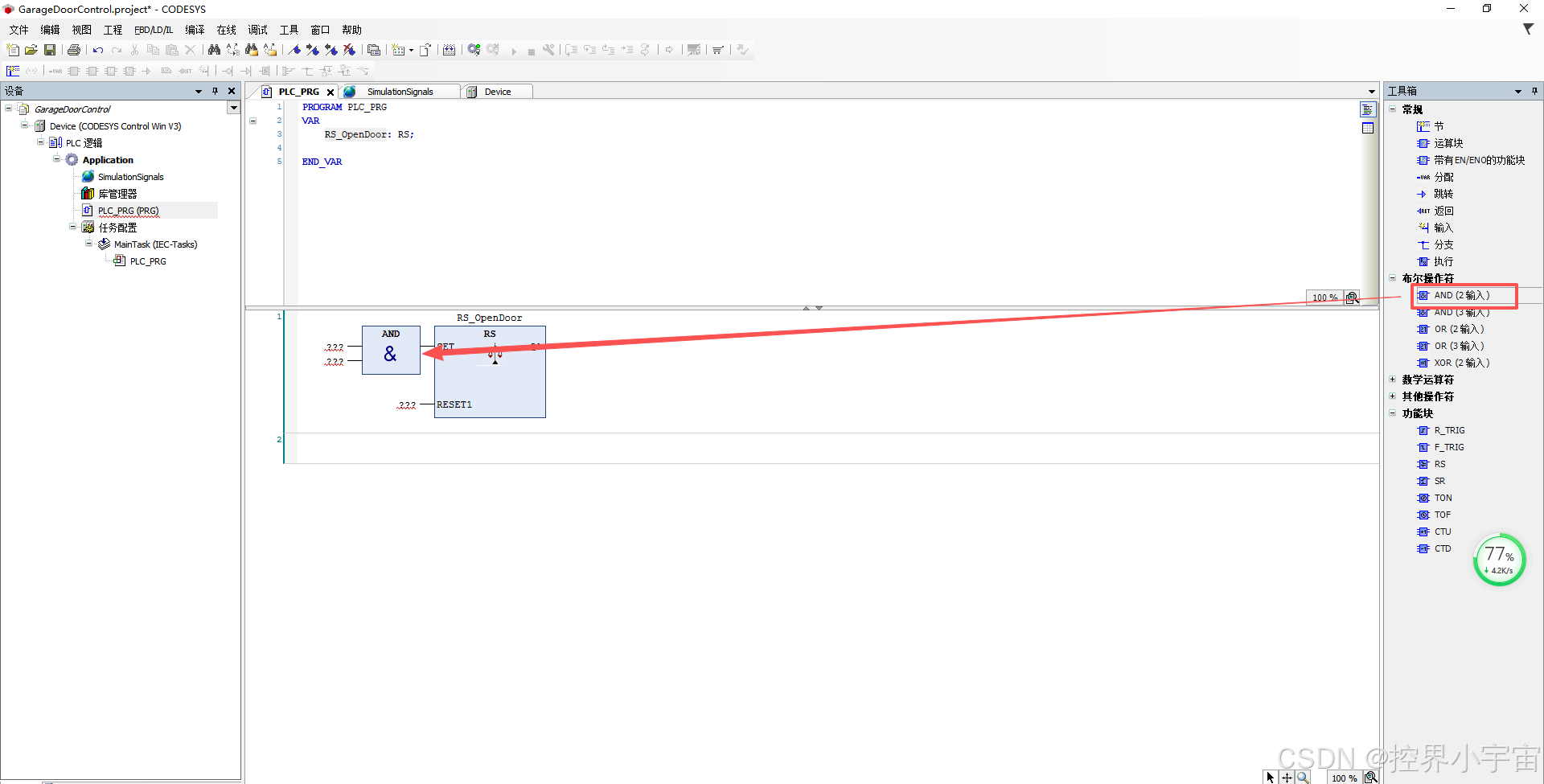

- 拖拽 2 输入 AND 操作符到 RS 功能块的 S 端；

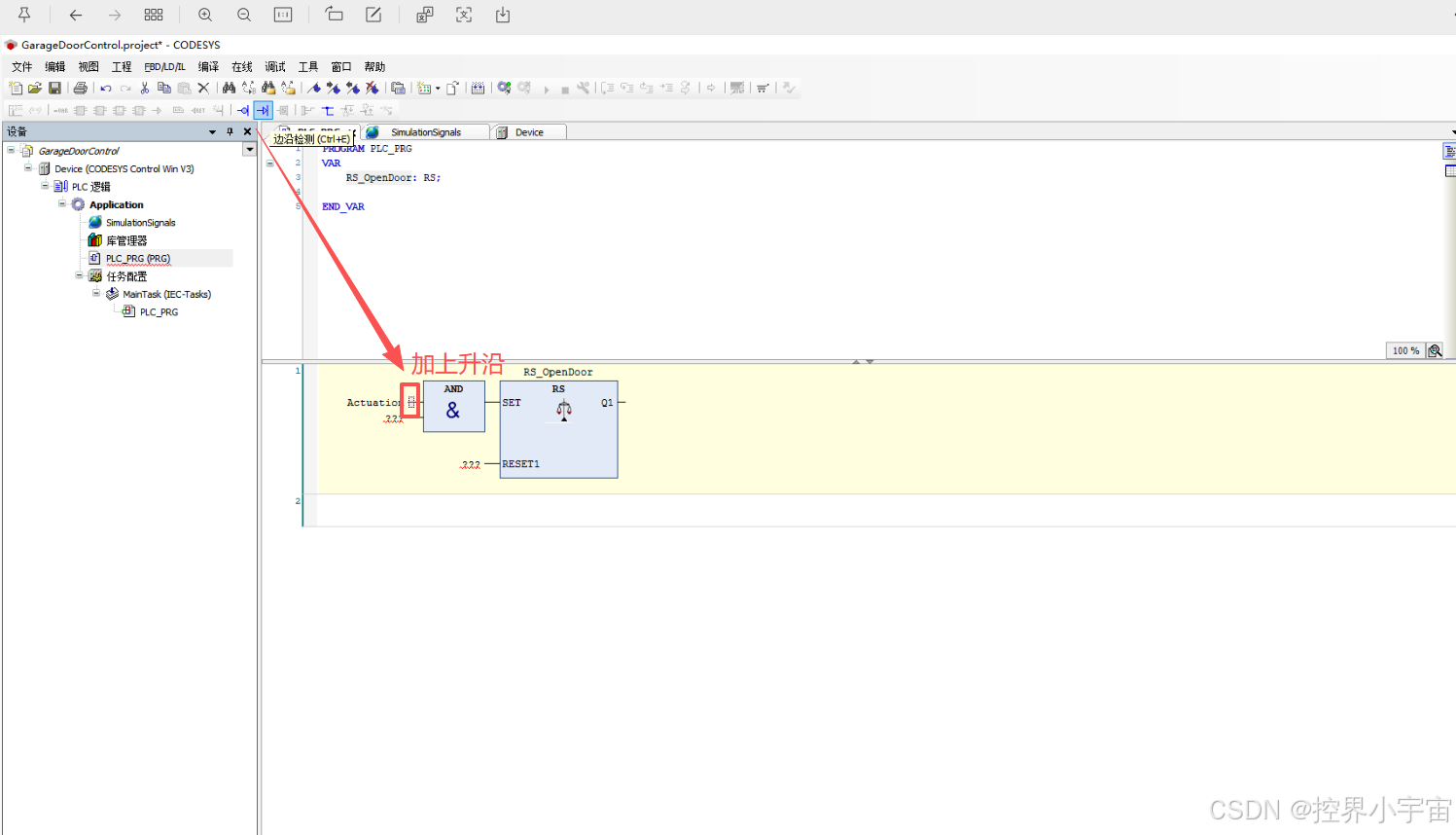

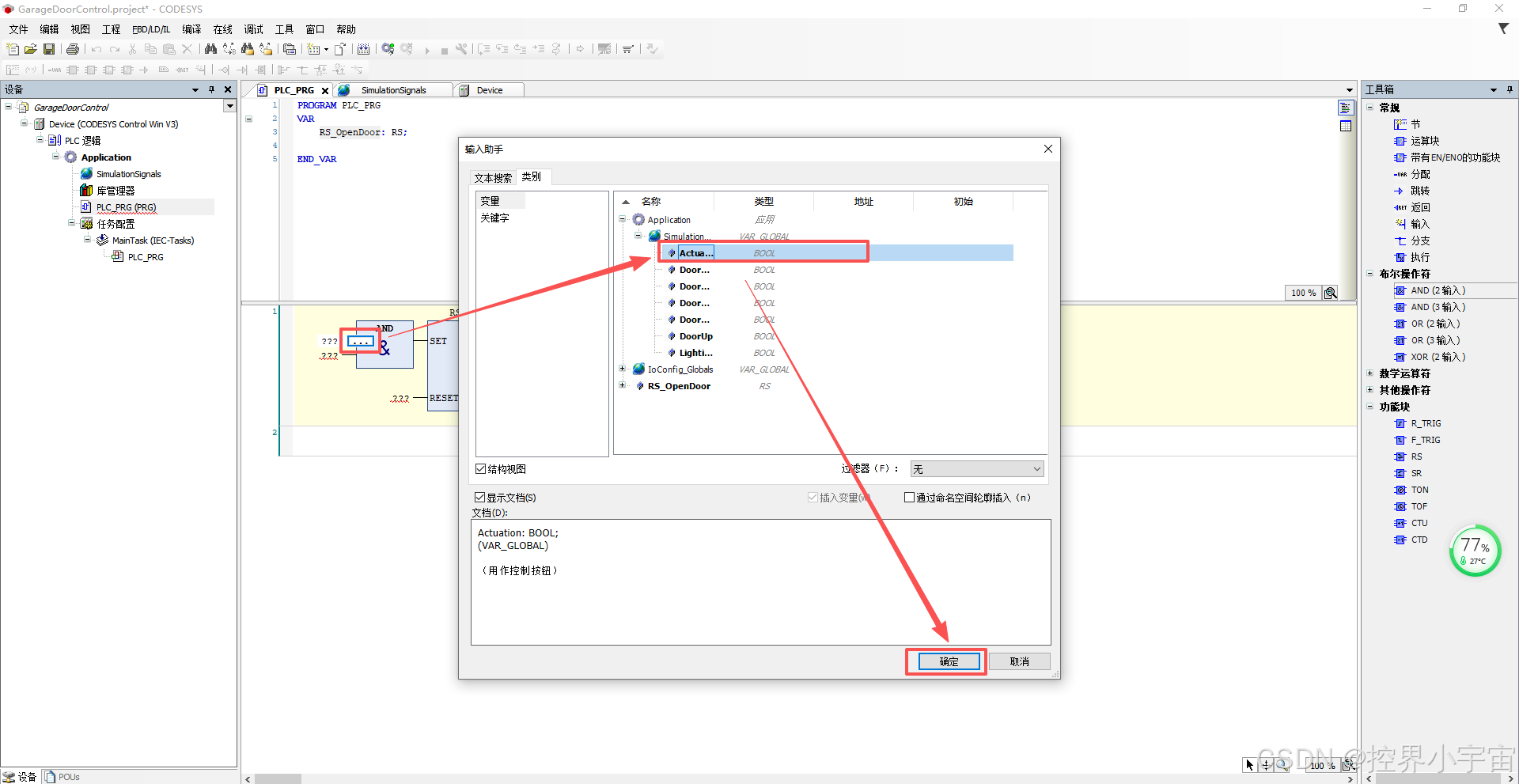

- AND 第一个输入端：连接控制按钮变量"Actuation"，并添加"上升沿检测"（点击输入前标记，选择上升沿图标）------确保仅按钮按下瞬间触发；

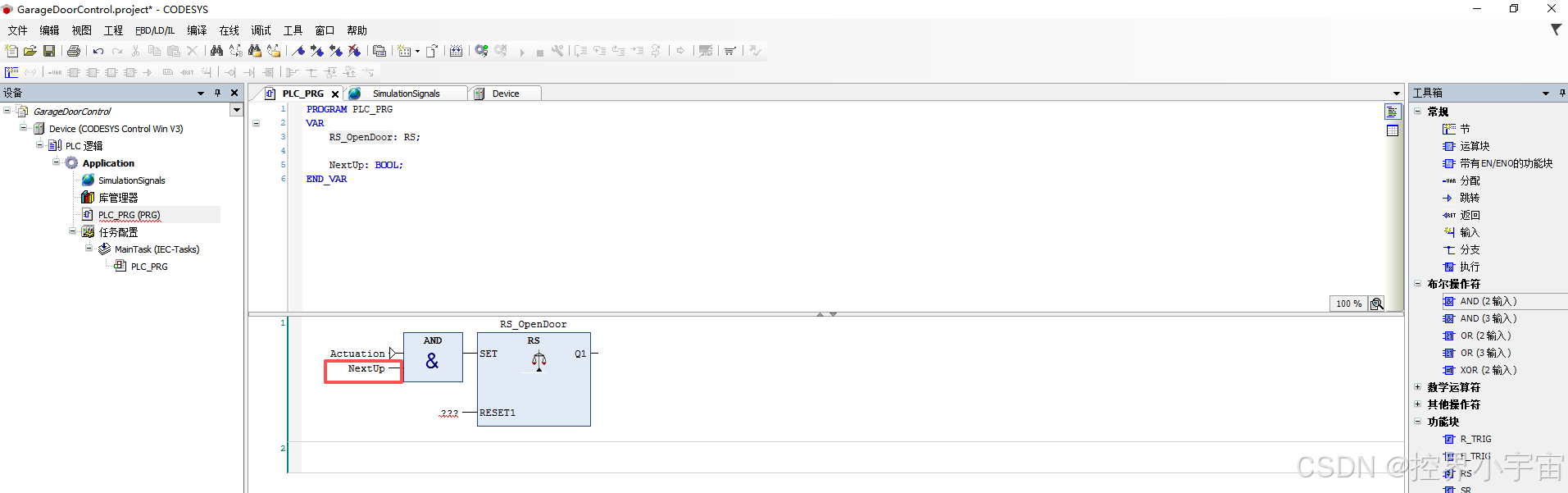

- AND 第二个输入端：添加中间变量"NextUp"（布尔类型，自动声明）------用于标识"下一个动作是开门"，避免误触发。

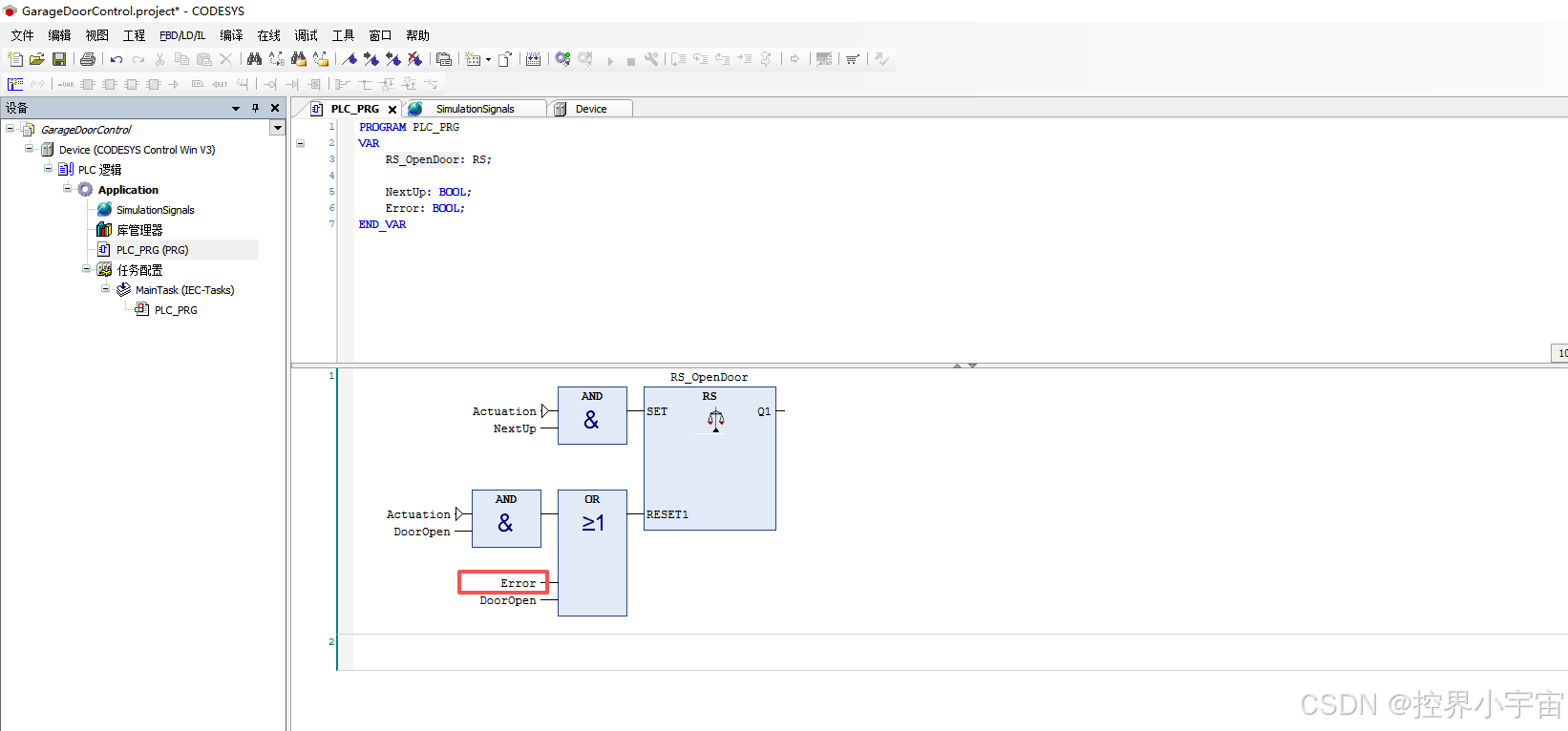

- 复位端（R）逻辑：实现"门完全打开、手动停止、出现错误"三种情况下停止开门。

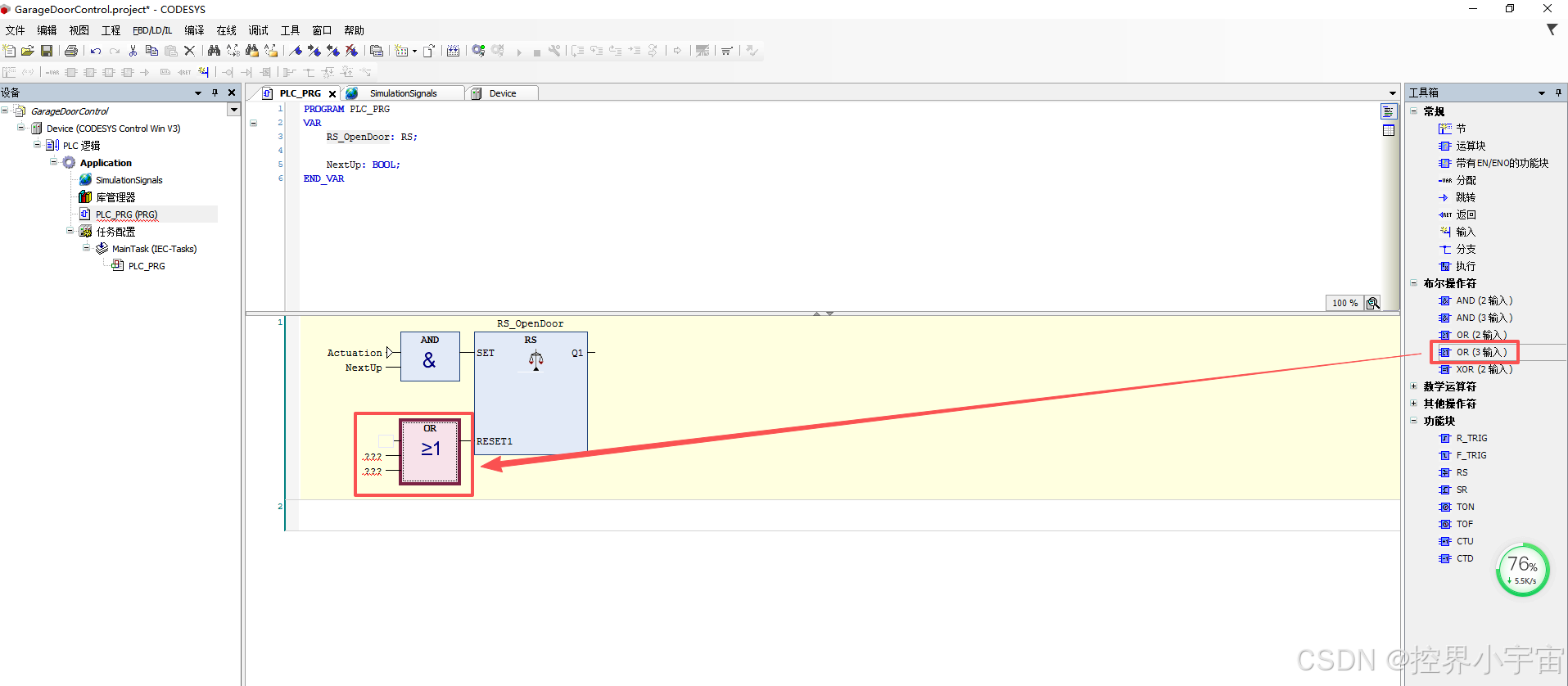

- 拖拽 3 输入 OR 操作符到 RS 功能块的 R 端；
- 第一个输入端：连接门开传感器"DoorOpen"------门完全打开时复位；

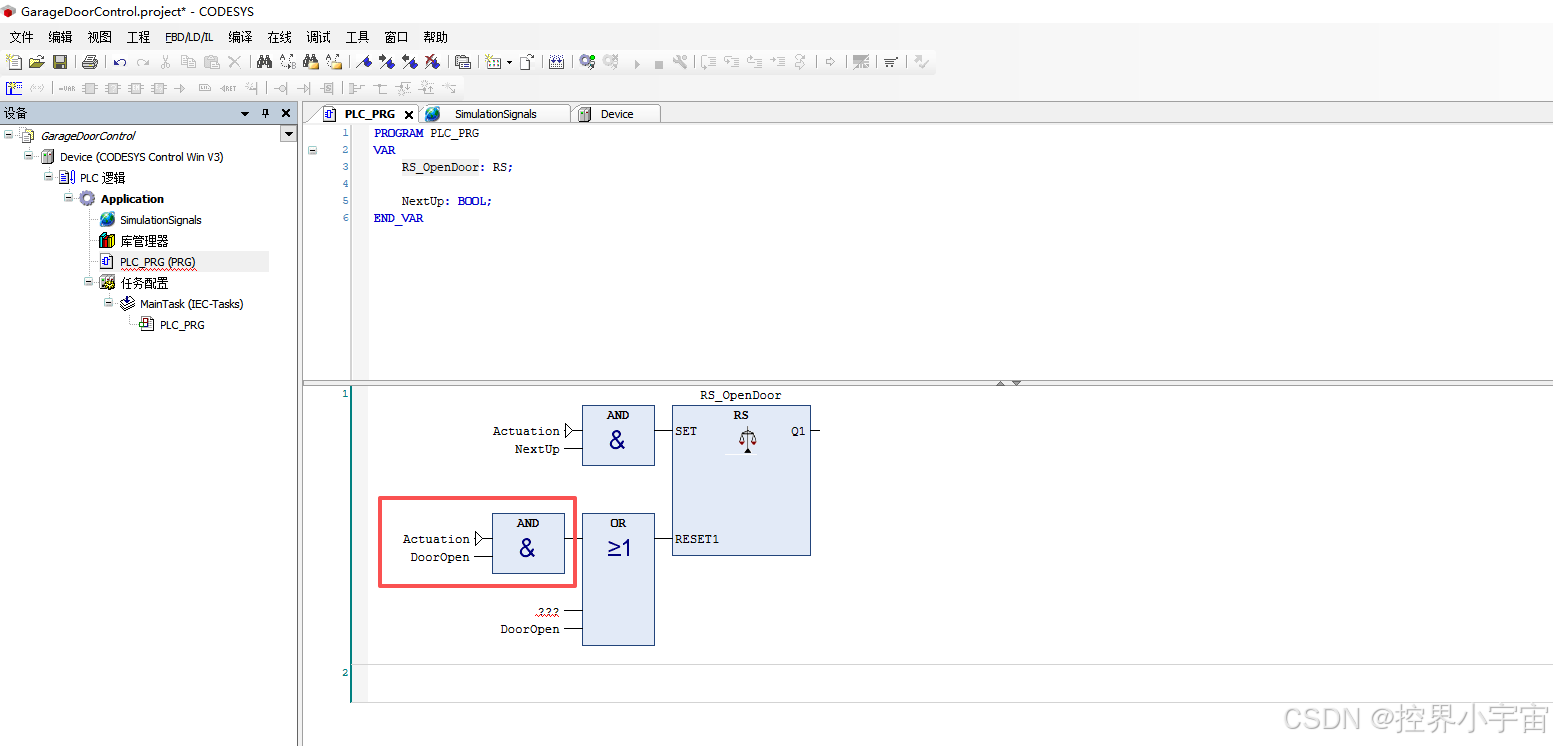

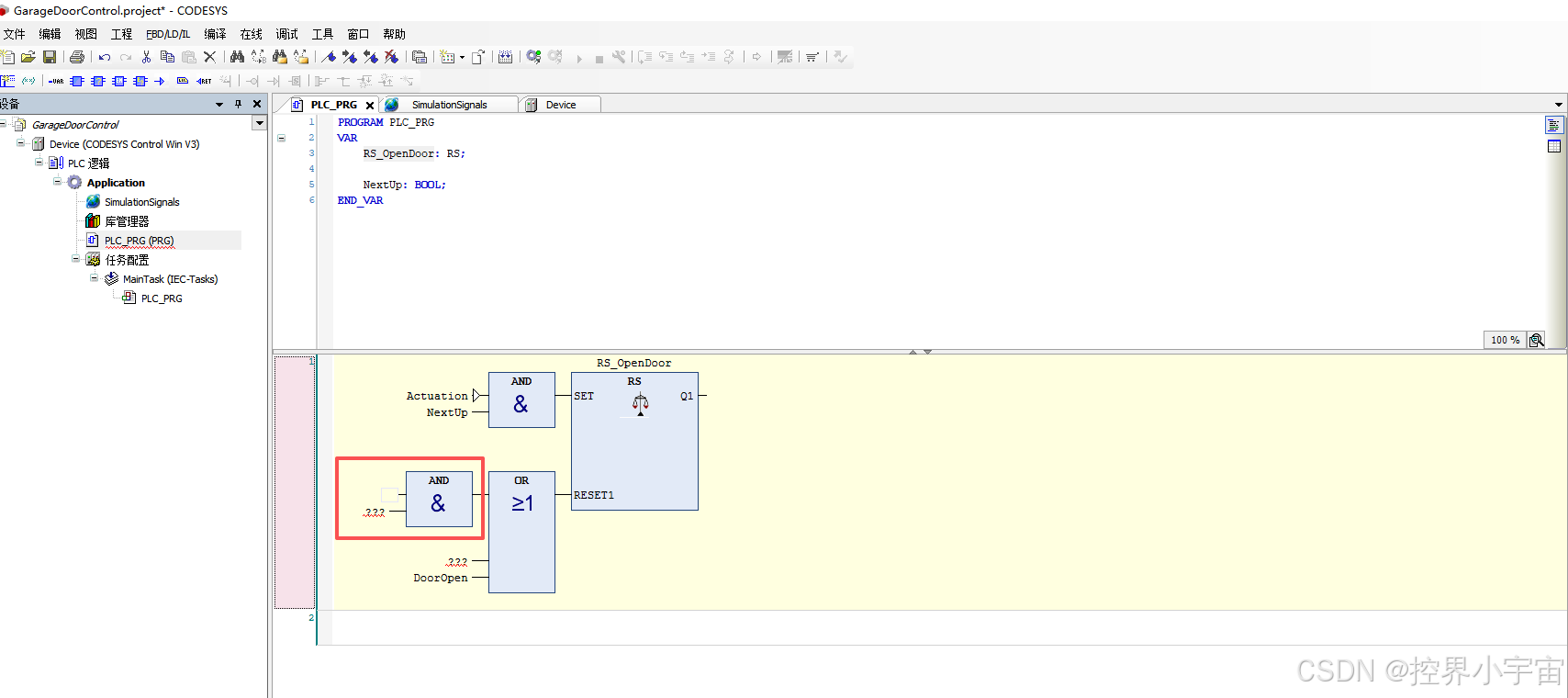

- OR 第二个输入端：拖拽 2 输入 AND 操作符，连接"Actuation"（上升沿）和"DoorUp"------开门过程中再次按下按钮，手动停止；
- OR 第三个输入端：连接中间变量"Error"（布尔类型，自动声明）------出现错误时停止。
- 输出端（Q）连接：RS 功能块的 Q 端连接升门驱动"DoorUp"------置位时 DoorUp 为真，门开始打开；复位时 DoorUp 为假，门停止。
三、网络 2：关门控制逻辑

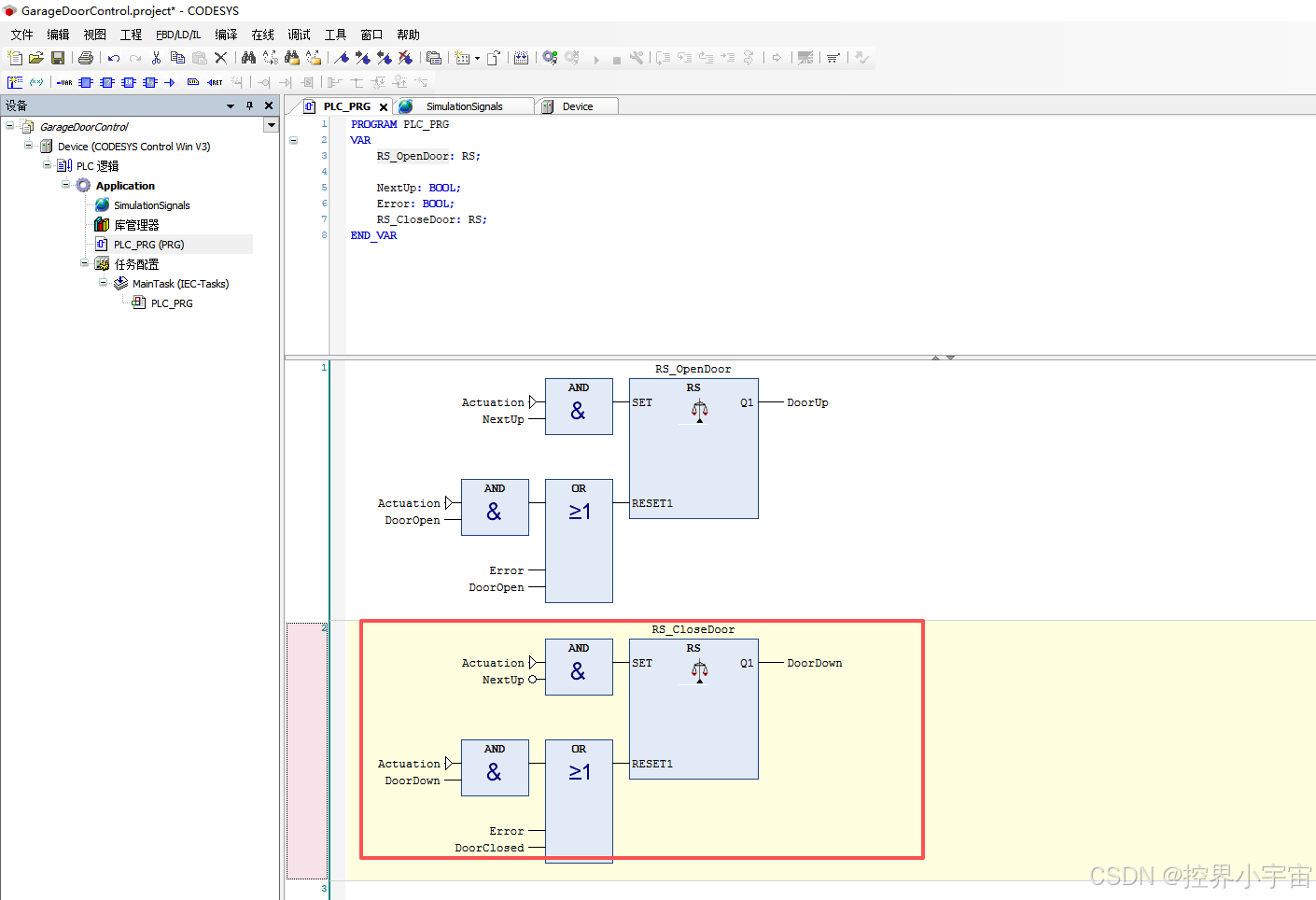

关门逻辑与开门逻辑几乎一致，可通过复制粘贴开门网络快速修改，核心修改点如下：

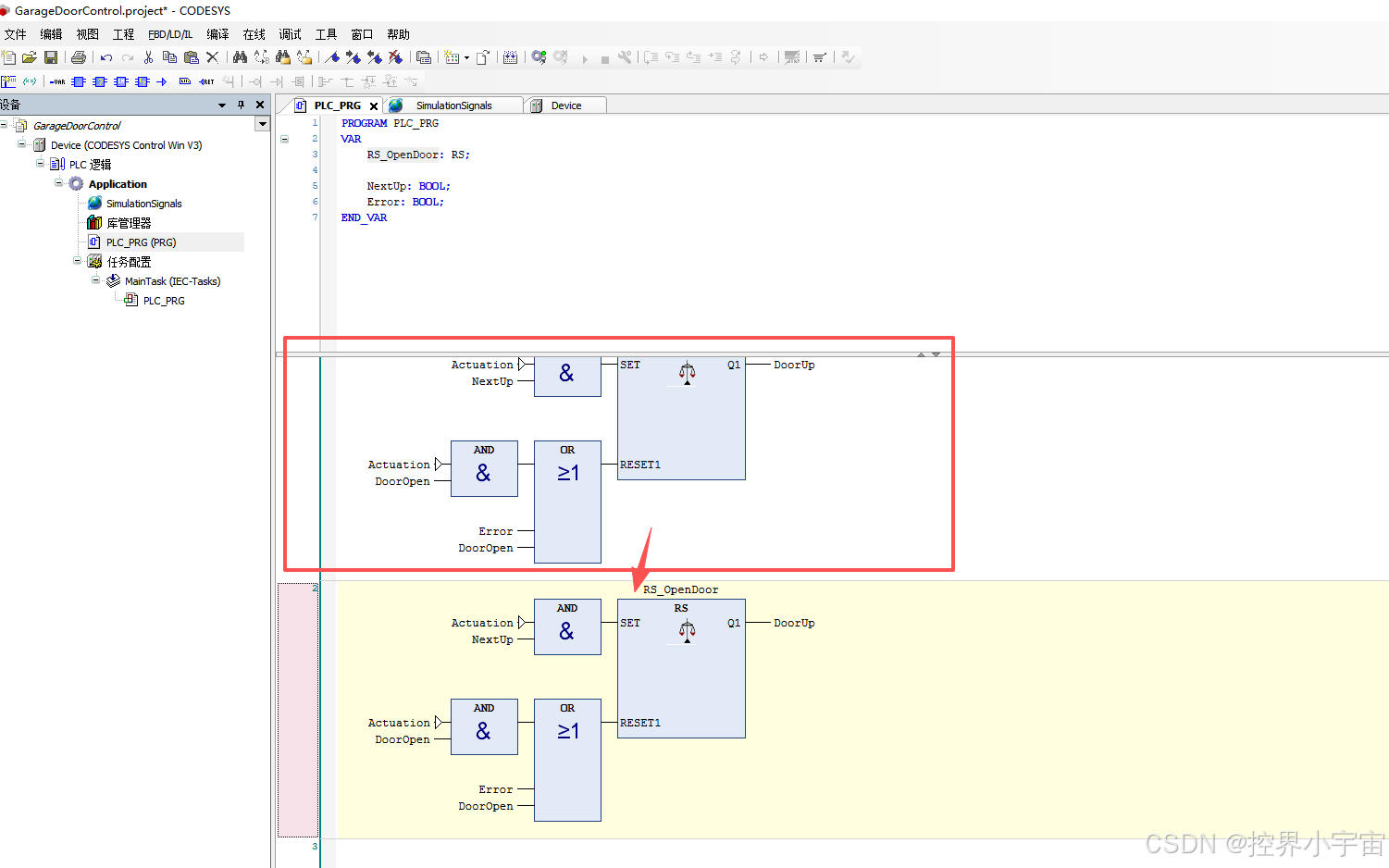

- 复制网络：选中网络 1，按"Ctrl+C"复制，"Ctrl+V"粘贴，生成网络 2。

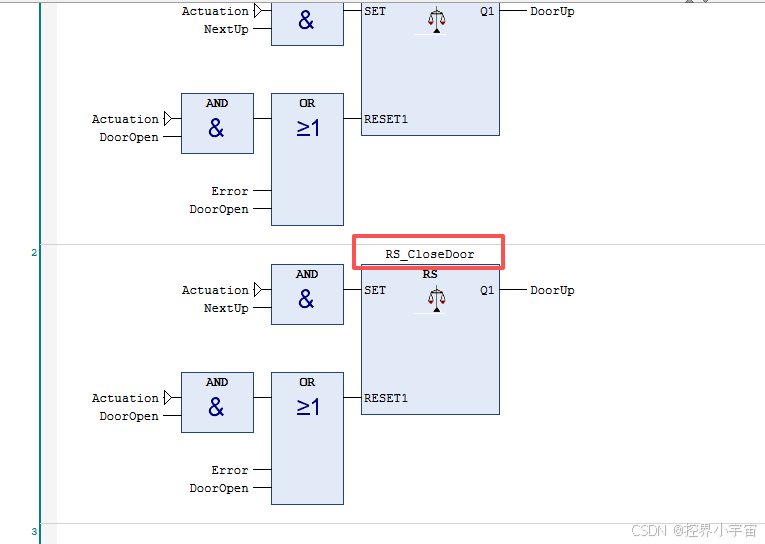

- 修改功能块实例名：将 RS 功能块实例名改为"RS_CloseDoor"。
- 替换变量：

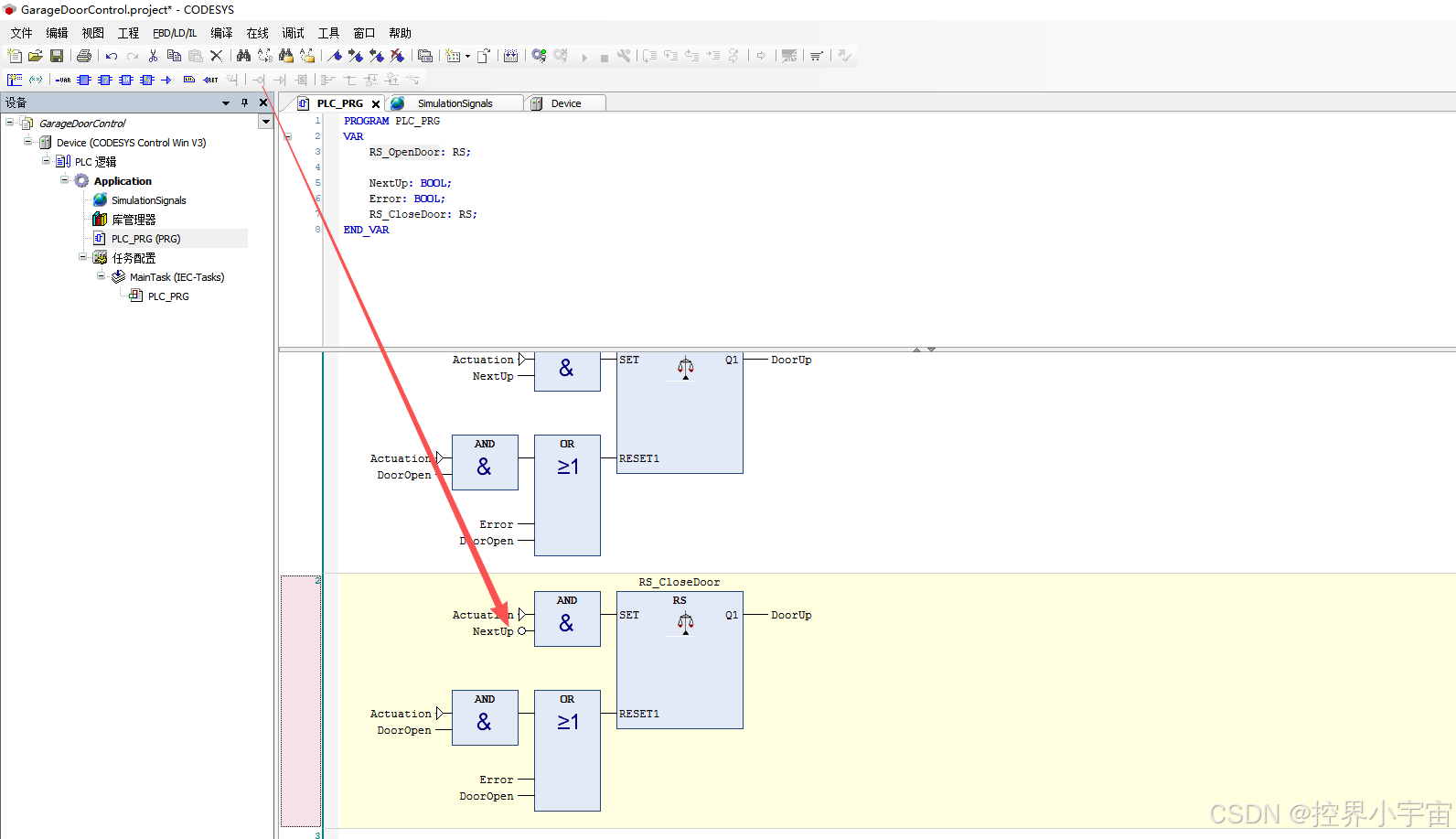

- AND 第二个输入端：将"NextUp"改为"NOT NextUp"（取反）------标识"下一个动作是关门"；

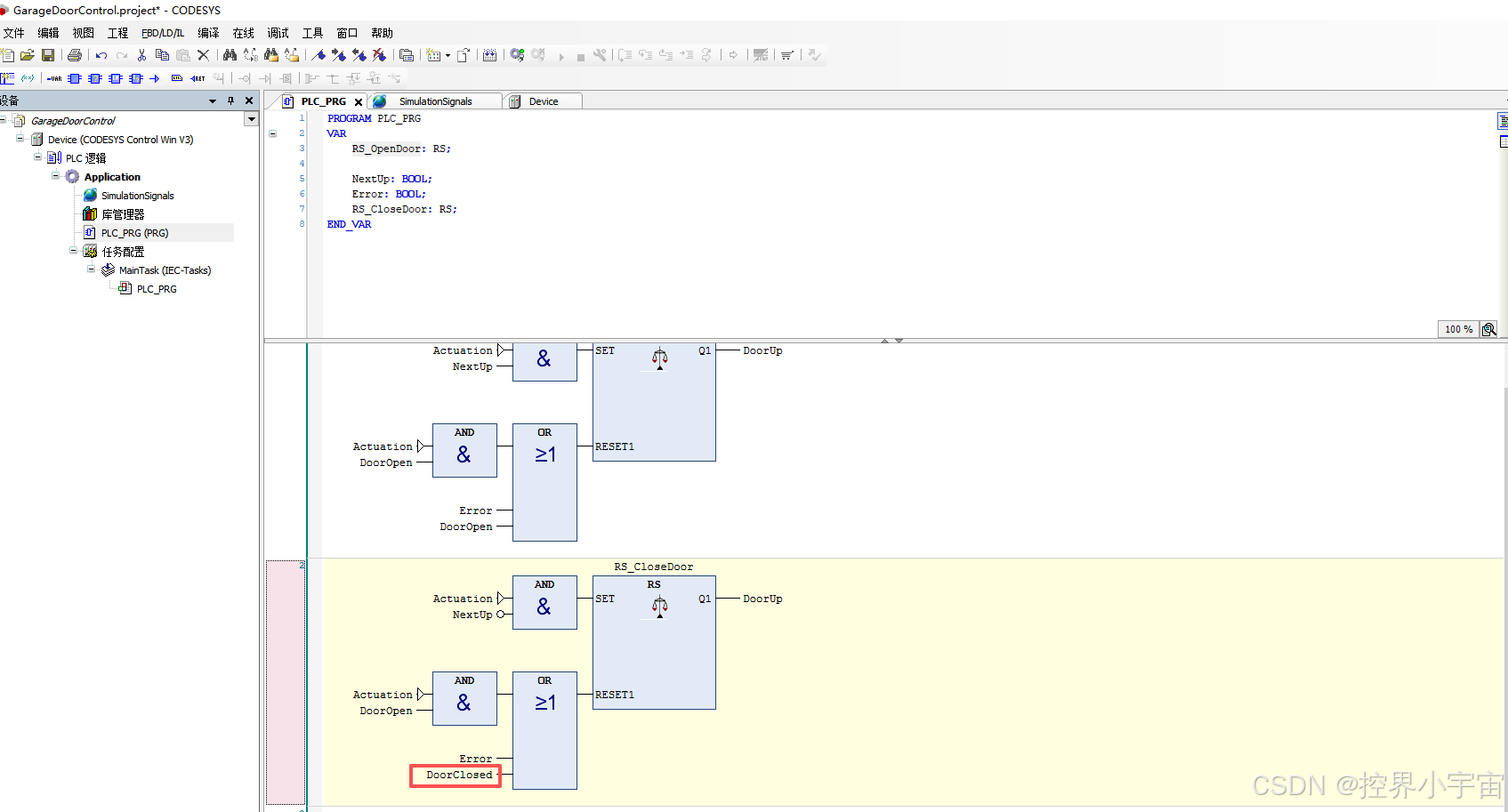

- OR 第一个输入端：将"DoorOpen"改为"DoorClosed"（门闭传感器）；
- OR 第二个输入端：将"DoorUp"改为"DoorDown"（降门驱动）；
- RS 输出端：将"DoorUp"改为"DoorDown"（降门驱动）。
四、网络 3：动作方向切换逻辑（NextUp 变量控制）
中间变量"NextUp"用于标识下一个动作方向，需要通过前一次动作的结束信号自动切换，逻辑如下：

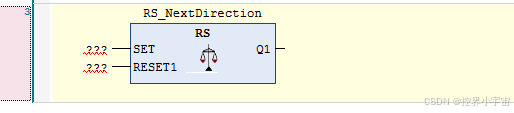

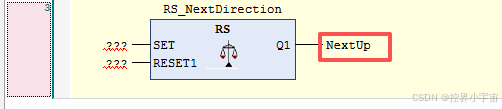

- 添加 RS 功能块：实例名设为"RS_NextDirection"，输出端连接"NextUp"。

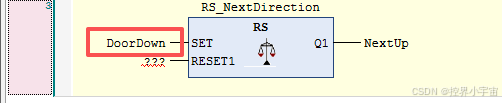

- 置位端（S）：连接"DoorDown"的下降沿------关门动作结束（DoorDown 从真变假）时，置位 NextUp 为真，下一次按钮触发开门。

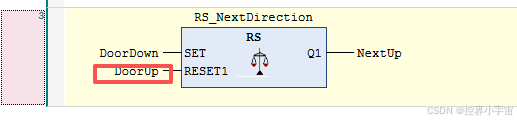

- 复位端（R）：连接"DoorUp"的下降沿------开门动作结束（DoorUp 从真变假）时，复位 NextUp 为假，下一次按钮触发关门。
五、逻辑验证要点
完成核心控制逻辑后，可梳理关键逻辑链，确保无漏洞：
- 初始状态：所有变量为假，NextUp 为真→第一次按按钮，触发开门；
- 开门过程：DoorUp 为真，门运行→门完全打开（DoorOpen 为真），RS_OpenDoor 复位，DoorUp 为假，NextUp 复位为假；
- 关门触发：再次按按钮，NextUp 为假，触发关门；
- 手动停止：开门/关门过程中按按钮，通过 AND 操作符触发 RS 复位，停止动作。
核心控制逻辑已完成，下一篇我们将补充"错误监控"和"灯光控制"逻辑，完善整个项目的功能。
