绘制K线第三章：拖拽功能实现

绘制K线第三章：拖拽功能实现

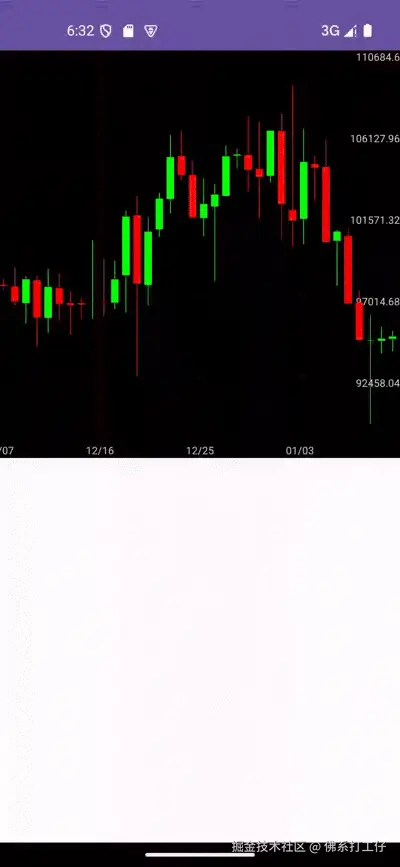

在第二章的基础上，我们添加拖拽功能，让用户可以左右滑动查看不同时间段的K线数据。

一、设计思路

新增基类处理拖拽逻辑

为了不影响原先K线的绘制逻辑，我们创建一个新的基类 ScrollableKLineView 来专门处理拖拽功能。

设计原则：

• 基类只负责拖拽和滚动逻辑
• 子类继承基类，实现具体的绘制逻辑
• 子类通过实现 getMinScrollX() 和 getMaxScrollX() 来定义滚动边界

优势：

• 拖拽逻辑与绘制逻辑分离

二、模型说明

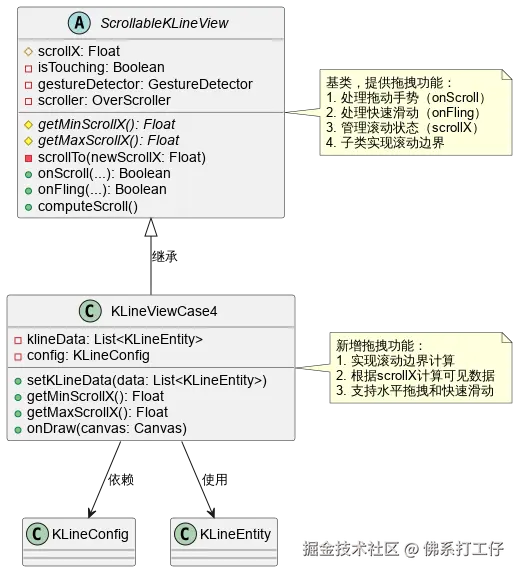

类图

ScrollableKLineView 类结构

核心组件：

• scrollX: Float：当前滚动偏移量（X方向）

• • scrollX = 0：显示最新数据（最右边）
  • scrollX < 0：向左滚动，显示更早的数据

• GestureDetector：检测拖动手势
• OverScroller：处理快速滑动（惯性滚动）
• isTouching: Boolean：是否正在触摸

关键方法：

• getMinScrollX(): Float：获取最小滚动位置（子类实现）
• getMaxScrollX(): Float：获取最大滚动位置（子类实现）
• scrollTo(newScrollX: Float)：滚动到指定位置

滚动边界：

• scrollX 的范围：[getMinScrollX(), getMaxScrollX()]
• minScrollX：最左边的边界（负值）
• maxScrollX：最右边的边界（0，显示最新数据）

三、核心逻辑

1. 拖动处理（onScroll）

触发时机：用户手指在屏幕上拖动

处理流程：

用户拖动手指
  ↓
onScroll() 被调用
  ↓
scrollTo(scrollX + distanceX) - 计算新的滚动位置并更新
  ↓
postInvalidateOnAnimation() - 触发重绘

代码实现：

override fun onScroll(
    e1: MotionEvent?,
    e2: MotionEvent,
    distanceX: Float,
    distanceY: Float
): Boolean {
    // distanceX > 0：手指向右拖动，数据向右移动，scrollX 增大
    // distanceX < 0：手指向左拖动，数据向左移动，scrollX 减小
    scrollTo(scrollX + distanceX)
    return true
}

private fun scrollTo(newScrollX: Float) {
    val minScrollX = getMinScrollX()
    val maxScrollX = getMaxScrollX()

    val oldScrollX = scrollX
    scrollX = newScrollX

    // 边界检查和限制
    if (scrollX < minScrollX) {
        scrollX = minScrollX
        scroller.forceFinished(true)
    } else if (scrollX > maxScrollX) {
        scrollX = maxScrollX
        scroller.forceFinished(true)
    }

    if (scrollX != oldScrollX) {
        postInvalidateOnAnimation()
    }
}

关键点：

• distanceX 是手指移动的距离，向右为正，向左为负
• 滚动方向跟随手指 ：手指向右拖动，数据向右移动，scrollX 增大
• onScroll 中直接调用 scrollTo(scrollX + distanceX)，简化代码逻辑
• 边界检查在 scrollTo 中统一处理，避免回弹

2. 快速滑动处理（onFling）

触发时机：用户快速滑动后抬起手指

处理流程：

用户快速滑动后抬起手指
  ↓
onFling() 被调用
  ↓
检查边界
  ↓
scroller.fling() - 启动惯性滚动
  ↓
computeScroll() - 持续更新滚动位置
  ↓
scrollTo() - 更新位置并检查边界
  ↓
postInvalidateOnAnimation() - 继续动画

代码实现：

override fun onFling(
    e1: MotionEvent?,
    e2: MotionEvent,
    velocityX: Float,
    velocityY: Float
): Boolean {
    if (!isTouching) {
        val minScrollX = getMinScrollX()
        val maxScrollX = getMaxScrollX()

        // velocityX > 0：向右快速滑动，数据向右移动，scrollX 增大
        // velocityX < 0：向左快速滑动，数据向左移动，scrollX 减小
        // 边界检查：如果已经到达边界且继续向边界方向滑动，则不触发快速滑动
        if ((scrollX <= minScrollX && velocityX < 0) || (scrollX >= maxScrollX && velocityX > 0)) {
            scroller.forceFinished(true)
            return false
        }

        // velocityX 需要取反，以匹配我们的滚动方向
        scroller.fling(
            scrollX.toInt(), 0,
            (-velocityX).toInt(), 0,
            minScrollX.toInt(), maxScrollX.toInt(),
            0, 0
        )
        invalidate()
    }
    return true
}

关键点：

• velocityX 是滑动速度，向右为正，向左为负
• velocityX 需要取反：因为我们的滚动方向与标准实现相反
• 使用 OverScroller 实现平滑的惯性滚动动画

3. 滚动更新（computeScroll）

触发时机：系统自动调用，用于更新滚动动画

处理流程：

系统自动调用 computeScroll()
  ↓
scroller.computeScrollOffset() - 计算下一帧位置
  ↓
scrollTo(scroller.currX) - 更新位置
  ↓
postInvalidateOnAnimation() - 继续下一帧
  ↓
重复直到 scroller 完成

代码实现：

override fun computeScroll() {
    if (scroller.computeScrollOffset()) {
        if (!isTouching) {
            // 直接使用 scroller.getCurrX()
            // scrollTo 内部会进行边界检查和限制
            scrollTo(scroller.currX.toFloat())
            // 继续动画，直到 scroller 完成
            postInvalidateOnAnimation()
        } else {
            // 用户开始触摸，停止滚动
            scroller.forceFinished(true)
        }
    }
}

关键点：

• scrollTo 方法内部统一处理边界检查和限制
• 到达边界时自动停止滚动，避免回弹
• 使用 postInvalidateOnAnimation() 继续动画

4. 外部如何获取滚动边界

子类实现边界计算：

在 KLineViewCase4 中，子类需要实现 getMinScrollX() 和 getMaxScrollX() 来定义滚动边界：

override fun getMinScrollX(): Float {
    if (klineData.isEmpty() || width == 0) return 0f
    val width = width.toFloat()
    val totalCandleWidth = config.getTotalCandleWidth()
    val totalWidth = klineData.size * totalCandleWidth

    // 如果数据总宽度小于等于屏幕宽度，不需要滚动
    if (totalWidth <= width) {
        return 0f
    }

    // 最小滚动位置：确保最左边的数据刚好显示在屏幕左边界
    return (width - totalWidth)
}

override fun getMaxScrollX(): Float {
    // 最大滚动位置：0（显示最新数据，即最右边）
    return 0f
}

边界计算逻辑：

• maxScrollX = 0：显示最新数据（最右边）
• minScrollX = width - totalWidth：确保最左边的数据刚好显示在屏幕左边界
• 如果数据总宽度小于等于屏幕宽度，不需要滚动，返回 0f

在绘制时使用滚动位置：

在 onDraw 中，根据 scrollX 计算可见数据范围：

override fun onDraw(canvas: Canvas) {
    // ... 其他绘制逻辑 ...

    // 根据滚动位置计算可见数据的起始索引
    val baseStartIndex = (klineData.size - visibleCount).coerceAtLeast(0)
    val scrollOffset = -scrollX  // scrollX 是负值，取反得到正偏移量（像素）
    val scrollIndex = (scrollOffset / totalCandleWidth).toInt()
    val startIndex = (baseStartIndex - scrollIndex).coerceIn(0, (klineData.size - visibleCount).coerceAtLeast(0))

    // 获取可见的K线数据
    val visibleData = klineData.subList(startIndex, startIndex + visibleCount)

    // 计算像素级偏移（用于平滑滚动）
    val pixelOffset = scrollOffset % totalCandleWidth

    // 绘制K线时使用 pixelOffset
    visibleData.forEachIndexed { index, entity ->
        drawCandle(canvas, entity, index, minPrice, maxPrice, height, pixelOffset)
    }
}

逻辑说明：

• scrollX = 0 时，scrollOffset = 0，显示最新数据
• scrollX < 0 时，scrollOffset > 0，显示更早的数据
• pixelOffset 用于实现像素级平滑滚动

四、Case3 与 Case4 的区别

核心区别

功能	Case3	Case4
可见区间处理	✅	✅
背景网格	✅	✅
价格标签	✅	✅
时间标签	✅	✅
水平拖拽	❌	✅
快速滑动	❌	✅

继承关系

ScrollableKLineView（基类，提供拖拽功能）
    └── KLineViewCase4（滚动：实现滚动边界计算）

五、性能优化

invalidate() vs postInvalidateOnAnimation()

在滚动过程中，我们需要频繁触发重绘。选择合适的重绘方法对性能至关重要。

invalidate() 的特点

工作原理：

• 立即将当前View标记为无效
• 请求系统在下一帧重绘
• 同步调用，会立即加入重绘队列

执行时机：

• 调用后立即加入重绘队列
• 如果同一帧内多次调用，可能会合并为一次重绘
• 不保证与动画帧率同步

性能影响：

• 如果滚动过程中频繁调用，可能导致：

• • 同一帧内多次重绘请求
  • 重绘频率超过屏幕刷新率（60fps）
  • 造成不必要的性能开销

postInvalidateOnAnimation() 的特点

工作原理：

• 在下一帧动画开始前将View标记为无效
• 与系统的动画帧率同步
• 异步调用，自动与屏幕刷新率对齐

执行时机：

• 在下一帧动画开始时执行
• 自动与屏幕刷新率（通常60fps）同步
• 如果同一帧内多次调用，会自动合并

性能优势：

• 与动画帧率同步，避免过度重绘
• 自动合并同一帧内的多次调用
• 滚动动画更流畅，性能更好
