在CoDeSys中进行PLC程序开发，深入理解其软件模型是构建稳定、高效控制系统的基础。CoDeSys采用标准化的分层软件模型，不仅清晰定义了各类软件元素的关系，还实现了与IEC 61131-3标准的完全兼容，为多设备协同、多程序并行运行提供了坚实支撑。本文将从软件模型的整体架构入手，详细拆解核心元素，并重点讲解最上层的"设备"相关配置与操作。
一、CoDeSys软件模型的整体架构

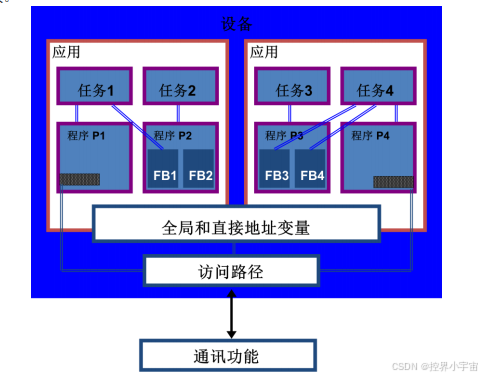

CoDeSys的软件模型以分层结构为核心，每一层都隐含其下层的诸多特性，通过这种分层设计，将复杂的控制系统分解为若干可管理的部分，同时定义了各部分之间规范的接口方法。该模型不仅能描述如何实现多个独立程序的同时运行，还能实现对程序执行的完全控制，是现代软PLC的软件基础。
从核心功能来看，CoDeSys软件模型的核心价值在于：解决了传统PLC程序只能顺序扫描执行的局限，允许程序不同部分按不同时间、不同比率并行执行；同时具备极强的适应性，既能适配小型PLC系统，也能支撑大型分散式控制系统的开发需求。
二、软件模型的核心元素
CoDeSys软件模型包含五大核心软件元素，分别是设备、应用、任务、全局变量、访问路径和应用对象（后续篇章详细讲解任务、POU等），各元素在分层结构中各司其职，相互协同构成完整的控制系统。
1. 设备：软件模型的顶层核心
设备是软件模型的最上层元素，在CoDeSys V3之前的版本中被称为"配置"，它等价于一个PLC所需的所有软件集合，也可理解为一个特定类型的控制系统。对于大型复杂应用（如整条生产线自动化），可能需要多个PLC联机通讯，此时"设备"就对应一个独立的PLC，包含该PLC的硬件装置、处理资源、I/O地址映射和系统内存存储能力。
从本质上来说，设备是具体的硬件对象载体，可涵盖控制器、现场总线站点、总线耦合器、驱动器、I/O模块、触摸屏等各类硬件。每个设备都由专属的"设备描述"文件定义，该文件需提前安装在CoDeSys本地系统中，才能被添加到设备树（工程中展示硬件系统的树状列表）中。
2. 应用：程序运行的支撑系统
应用位于软件模型的第二层，在CoDeSys V2版本中被称为"资源"，由设备将多个应用组合成组，并为应用间的数据交换提供支持。每个设备中可包含一个或多个应用，应用不仅是程序运行的支撑系统，还反映了PLC的物理结构，在程序与PLC物理I/O通道之间搭建了关键接口。
应用被分配在PLC的CPU中，可理解为PLC的微处理器单元。在应用内定义的全局变量仅在该应用内部有效，其核心成员包括全局变量、任务、程序组织单元（POU）等应用对象，这些对象的具体功能将在后续篇章详细讲解。
3. 访问路径：数据交互的桥梁
访问路径的核心功能是关联全局变量、直接表示变量以及POU的输入/输出变量，实现信息的有序存储。更重要的是，它提供了不同应用之间数据交换的方法，使得一个应用内的变量可通过其他远程配置进行存取，为多应用协同提供了数据支撑。
4. 通讯功能：跨系统交互的保障
通讯功能负责实现CoDeSys与其他系统的交互，包括其他PLC系统、机器人控制器、计算机等设备，主要用于程序传输、数据文件传输、运行状态监视、故障诊断等场景。通讯方式均采用国际标准，常见的有RS232、RS485等串行通讯，以及CANopen、Profibus、EtherCAT、Modbus、Ethernet/IP、DeviceNet等工业现场总线。
三、软件模型的核心特点
- 多程序并行执行：支持在一台PLC中同时装载、启动和执行多个独立程序，突破传统PLC顺序扫描的局限；
- 程序执行完全可控：通过标准任务机制，允许程序不同部分按用户需求定时、定比率并行执行，扩大PLC应用范围；
- 强适应性：作为国际标准软件模型，不绑定具体PLC系统，可适配小型PLC和大型分散式系统；
- 支持重用与分层设计：程序组织单元可重复使用，复杂软件可逐层分解为可管理的程序单元，降低开发难度。
四、设备的核心配置：添加与管理
设备作为软件模型的顶层元素，其正确添加与配置是工程开发的第一步。下面详细讲解设备添加、包管理器、设备库等核心操作流程与注意事项。
1. 添加设备：工程初始化的关键步骤

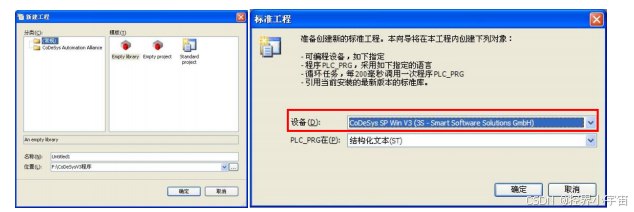

新建工程时，系统会自动弹出对话框，提供"空工程"和"标准工程"两种模板选项。选择标准工程时，需手动选择实际连接的硬件设备；点击"确定"后，工程中会生成对应的设备树，直观展示硬件系统的层级结构。
需要注意的是，CoDeSys V3版本将V2版本中独立的"PLC配置"和"任务配置"窗口整合到了设备树
中，后续进行相关配置时，双击设备树节点即可弹出参数设置对话框。设备树中的每个节点都包含可编辑的名称和描述设备类型的属性，通过这些节点可组建包含多种控制器和总线结构的复杂系统。
根据功能不同，设备可分为两类：
- 可编程设备：会自动在节点下插入"PLC逻辑"虚节点，可在该节点下添加应用程序、文本列表等编程对象，以及参数管理器等功能对象；
- 参数型设备：无法分配编程对象，需在编辑对话框中直接设置参数。若设备属性允许，可直接在两种类型间切换，无需删除重建。
2. 包管理器：设备支撑软件的安装入口

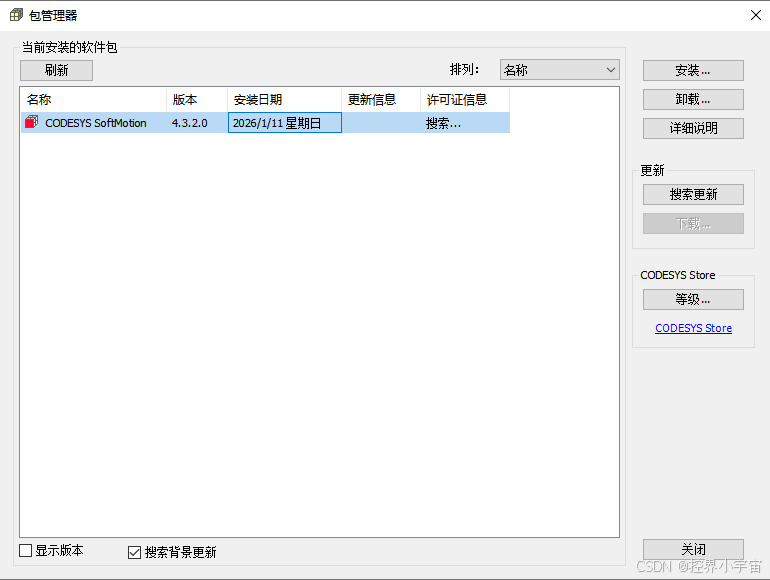

所有设备必须先通过"包管理器"安装对应的支撑软件包，才能在工程中添加使用。包管理器可通过"工具"菜单打开，支持添加或删除支撑软件包（目标支撑软件包，简称TSP）。
针对不同硬件设备，需配置的核心参数包括：代码生成器、内存管理、PLC功能、I/O模块配置，同时需链接库、网关驱动程序，以及错误消息相关的ini文件和PLC浏览器信息。TSP作为设备支撑的核心，包含控制标准平台所需的所有文件和配置信息，其核心组成是目标文件（扩展名为*.trg，二进制格式），多个目标文件可共享附加文件。
TSP安装流程：启动CoDeSys V3.x后，通过"工具"→"包管理器"选择安装TSP（安装程序为Codesys-Setup的一部分）；安装时，每个目标的目标文件会被放入独立目录并注册路径，相关文件会根据*.package信息拷贝到本地系统；启动CoDeSys时，系统会自动读入已安装的TSP文件，工程中的目标设置会随项目保存。若未安装TSP，则只能选择"None"，即进入仿真模式工作。
3. 设备库：硬件设备信息的管理中心

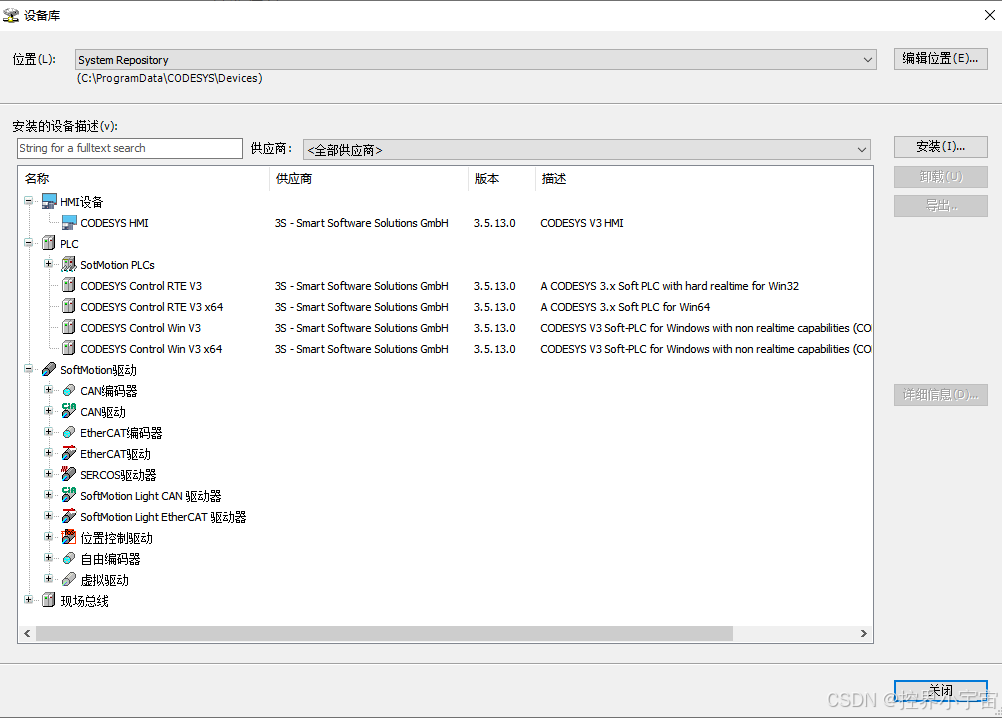

设备库是设备信息的数据库，用于添加、删除硬件设备信息，安装后的设备数据会导入本地系统，供工程开发调用。通过设备库可添加的设备包括：供应商PLC、SoftMotion运动控制设备（编码器、驱动器等）、现场总线及专用接口等。
添加现场总线设备时，需导入供应商提供的设备描述文件，常见类型包括：CANopen的EDS和DCF文件、EtherCAT的XML文件、IO-Link的IODD文件、Profibus DP的GSD文件等。设备库对话框的核心选项及含义如下：
|---------|--------------------------------------------------------|
| 名称 | 说明 |
| 路径 | 显示当前可用的设备路径，"系统库"为CoDeSys默认安装路径 |
| 安装的设备描述 | 已安装设备以树形结构展示，包含名称、供应商、版本，支持按"PLCs""Miscellaneous"等类别筛选 |
| 细节 | 显示设备描述文件的附加信息，包括设备名称、供应商、类别、版本、描述等 |
| 安装 | 打开"安装设备描述"对话框，浏览并安装本地设备描述文件，使设备在系统中可用 |
| 卸载 | 删除当前选中的设备，该设备将从设备库中移除，不再支持工程调用 |
重要注意事项：
- 安装时，设备描述文件及附加文件会被复制到内部地址，修改原始文件不会影响已安装设备；设备更新后，建议修改内部版本号以便区分；
- 内部设备库禁止手动修改，如需重装、添加或删除设备，必须通过设备库对话框操作，不可直接复制/删除内部文件。
五、设备编辑器：参数配置的核心工具
设备编辑器是配置设备参数的核心对话框，打开方式有两种：选中设备图标后右键选择"编辑对象"，或双击设备树中的设备节点。设备编辑器的主对话框以设备名称命名，包含多个选项卡，对应不同的配置功能，核心选项卡及含义如下：
|-------|-----------------------------------|
| 名称 | 说明 |
| 通讯设置 | 配置目标设备与其他可编程设备（PLC）之间连接的网关参数 |
| 配置 | 展示并设置设备的核心参数 |
| 应用 | 显示PLC上当前运行的应用，支持删除不需要的应用 |
| 文件 | 配置主机与PLC之间的文件传输参数 |
| 日志 | 显示PLC的运行日志文件，用于故障诊断 |
| PLC设置 | 配置与I/O操作相关的应用、停止状态下的I/O状态、总线周期等选项 |
| I/O映射 | 实现I/O设备输入和输出通道的映射配置 |
| 用户和组 | 管理运行中设备的访问用户（与工程用户管理区分） |
| 访问权限 | 设置特殊用户组对运行中对象和文件的访问权限 |
| 状态 | 显示设备的详细运行状态和诊断信息 |
| 信息 | 展示设备的基本信息，包括名称、供应商、版本、序列号等 |
提示：不同硬件设备的编辑器选项卡可能存在细微差异，具体以实际设备型号的配置需求为准。
本文重点讲解了CoDeSys软件模型的分层架构、核心元素及设备相关配置，设备作为顶层硬件对象载体，其正确配置是工程开发的基础。下一篇将聚焦软件模型中的任务配置、程序组织单元（POU）及应用对象，深入解析程序运行的核心控制逻辑与应用对象的协同机制，敬请关注！
