STM32 Rocket-Pi原理图分享
视频观看：
https://www.bilibili.com/video/BV1aX6fBpEgw/?spm_id_from=333.1387.upload.video_card.click

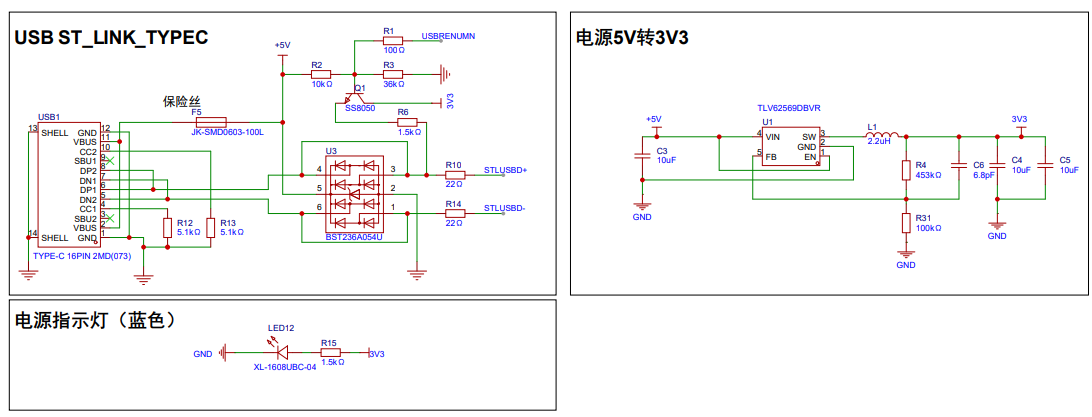

电源电路
- 这里的保险丝替换成了smd0603-150l 保持电流在1.5A,在带负载时候，最好不要超过1.5A,否则会限流
- 电源芯片这里使用的是ti的TLV 62569 这颗芯片在产品中是非常常见的

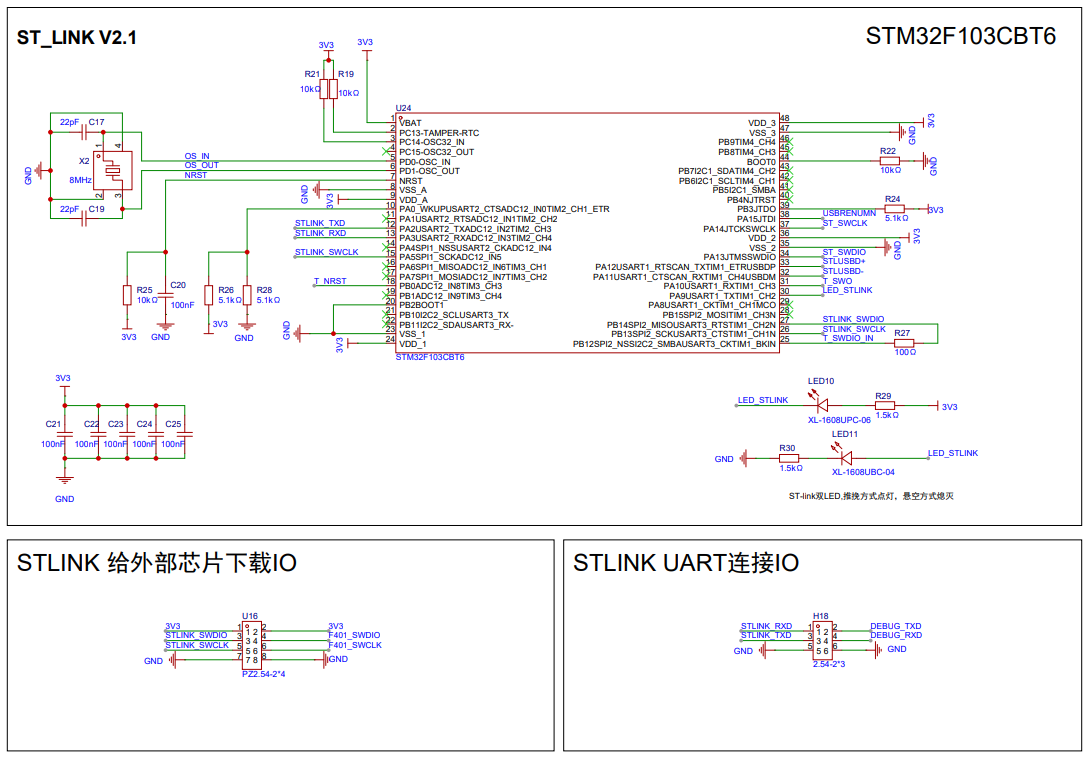

下载电路
- 下图是stlink的标准设计，这里预留了下载io和串口的io,使用跳线帽连接，
- 设计上既可以给主控下载，也可以给其他stm32下载

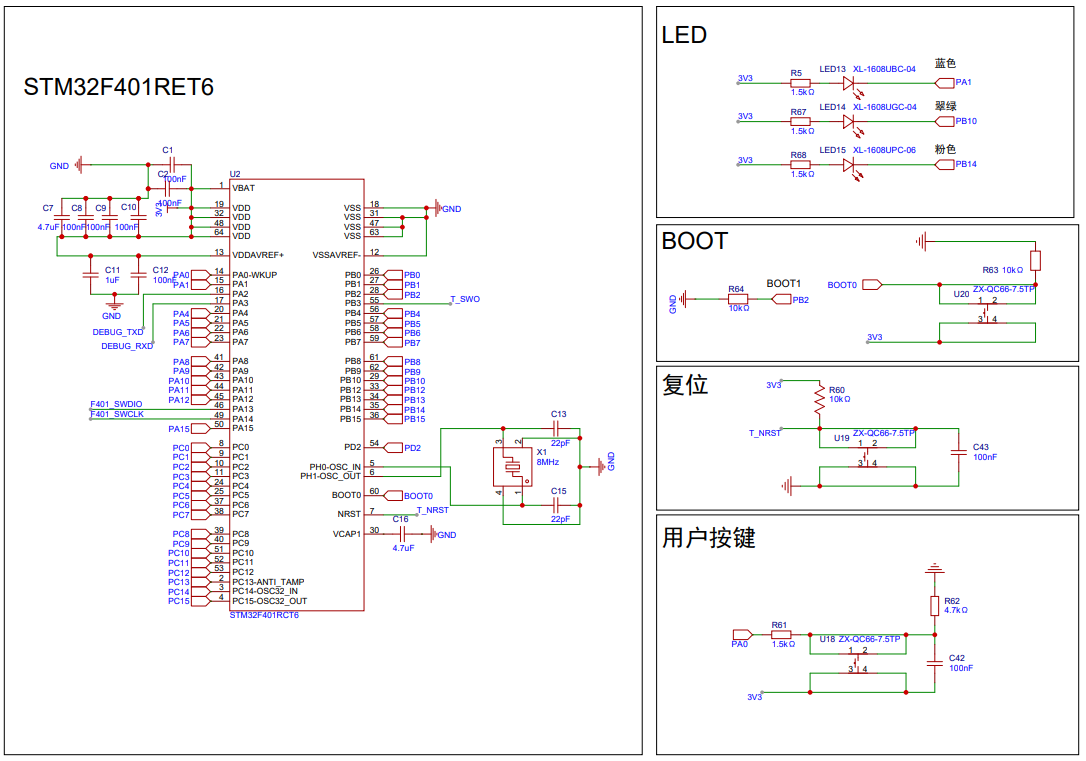

核心系统电路
- boot 启动电路部分，需要注意PB2是有一个10K的下拉，同时pb2是用作了外部io,如果要将这个io用来通信，注意这里有下拉，i2c通信是不行的
- 上述的几个部分可以看做是最小系统板

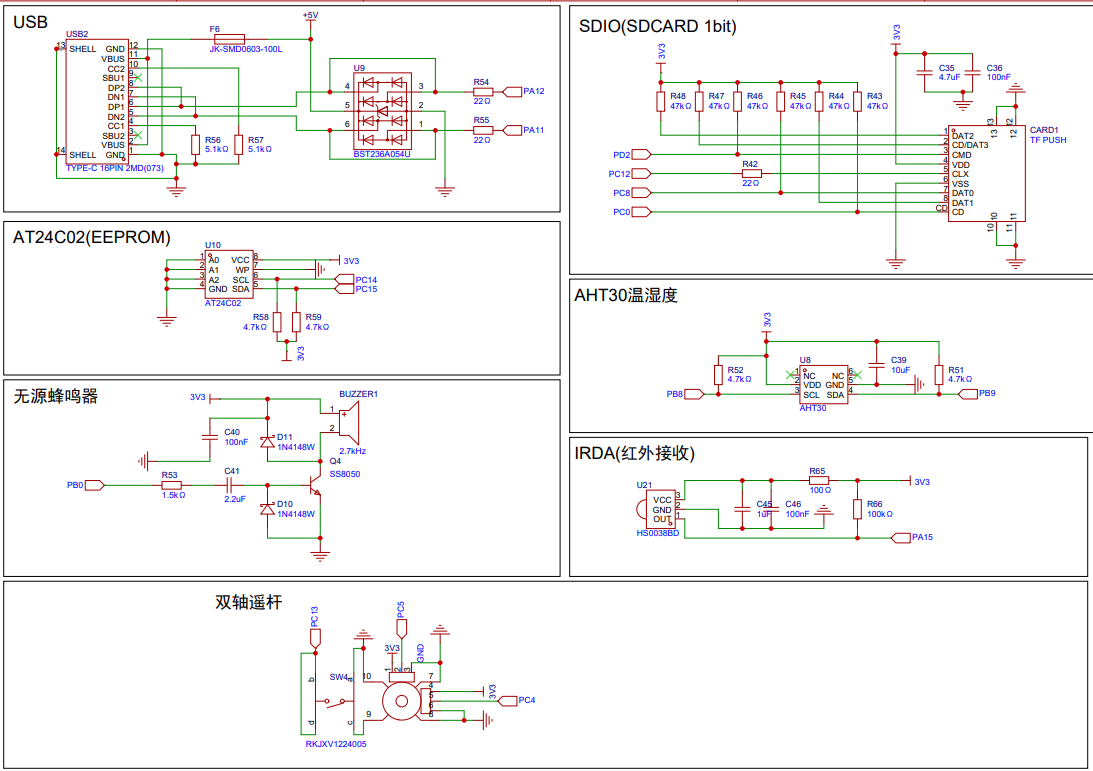

外设电路
- 此处的usb也可作为系统电源供电
- sdio这里使用的是1bit的sdio 1线
- 双轴遥杆需要注意，按键默认是悬空的，初始化需要上拉

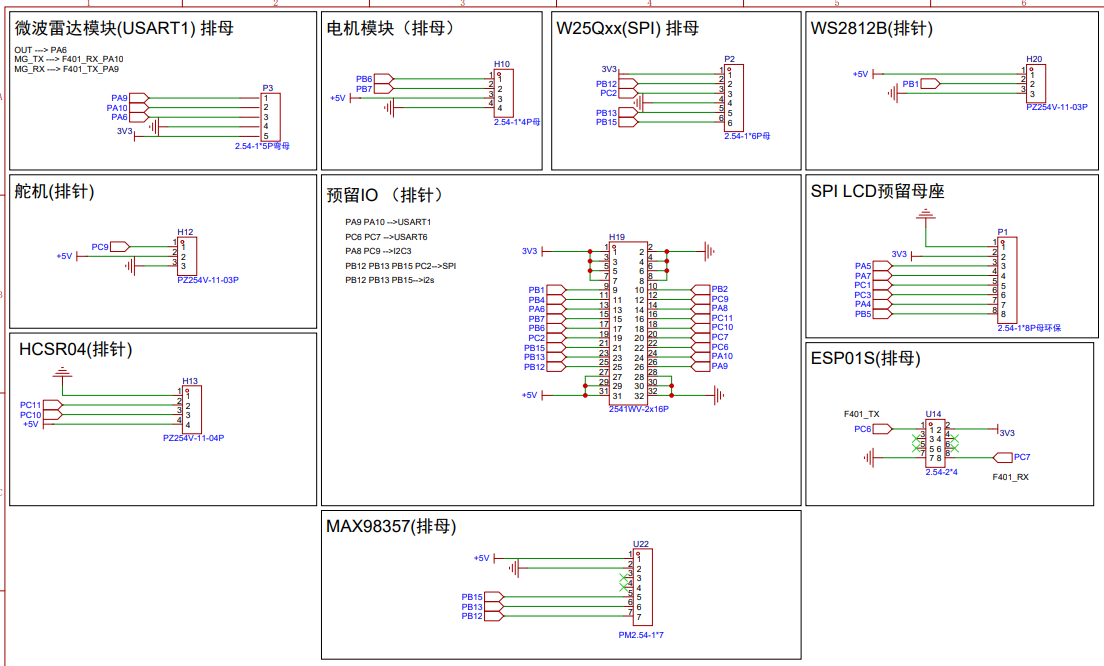

外部模块
外部模块，需要注意，预留的2x16pin的io，是和这些外部模块的io连通的，在使用预留io的时候，需要注意是否冲突
