SN650-STM32F103C8t6

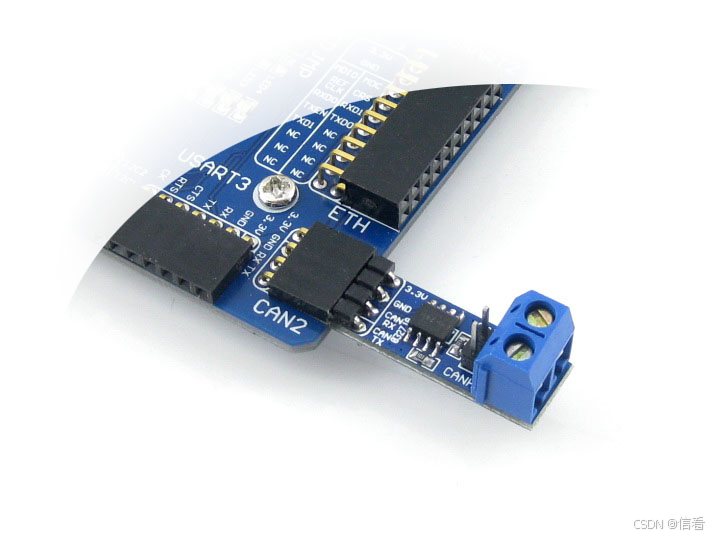

STM32F103C8t6的CAN总线配置,尤其是波特率的计算方法。波特率的计算公式是基于APB1时钟频率以及PrescalerSync_SegBS1BS2的配置。具体公式为:

\\text{波特率} = \\frac{\\text{APB1时钟频率}}{\\text{Prescaler} \\times (\\text{Sync_Seg} + \\text{BS1} + \\text{BS2})}

其中,Prescaler是预分频器,影响CAN的时钟频率,Sync_Seg是同步段,BS1(Phase Segment 1)是传输段,用于补偿物理延迟,范围为1到16时钟周期,BS2(Phase Segment 2)是相位补偿段,范围为1到8时钟周期。

例如,在STM32中,APB1的时钟频率为36 MHz,假设您设置了Prescaler = 9Sync_Seg = 1BS1 = 5BS2 = 2,则波特率计算为:

\\text{波特率} = \\frac{36, \\text{MHz}}{9 \\times (1 + 5 + 2)} = 500, \\text{kbps}

这种计算方法确保了CAN通信的精确同步。

在STM32的时钟树配置中,APB1的时钟频率是通过一个预分频器设置的。通常,APB1时钟频率的设置决定了CAN总线的波特率。如果您设置了Prescaler = 9Sync_Seg = 1BS1 = 5BS2 = 2,并且APB1时钟频率为36 MHz,那么波特率将会是500 kbps,符合标准的CAN通信速度。

在STM32的CAN总线配置中,Sync_SegBS1BS2的设置将直接影响通信的稳定性和可靠性。通常,BS1BS2的配置取决于应用场景,选择合适的时钟段配置是确保CAN通信正常的关键。

如果要实现以上波特率设置,您的CAN初始化代码可以按如下方式修改:

复制代码
// CAN初始化配置
hcan.Instance = CAN1;
hcan.Init.Prescaler = 9;  // 根据系统时钟计算出的预分频器
hcan.Init.Mode = CAN_MODE_NORMAL;  // 正常模式
hcan.Init.SyncJumpWidth = CAN_SJW_1TQ;  // 同步跳跃宽度
hcan.Init.TimeSeg1 = CAN_BS1_5TQ;  // Phase Segment 1
hcan.Init.TimeSeg2 = CAN_BS2_2TQ;  // Phase Segment 2
hcan.Init.TimeTriggeredMode = DISABLE;  // 不启用时间触发模式
hcan.Init.AutoBusOff = DISABLE;  // 禁用自动总线关闭
hcan.Init.AutoWakeUp = DISABLE;  // 禁用自动唤醒
hcan.Init.AutoRetransmission = DISABLE;  // 禁用自动重传
hcan.Init.ReceiveFifoLocked = DISABLE;  // 禁用接收FIFO锁定
hcan.Init.TransmitFifoPriority = DISABLE;  // 禁用发送FIFO优先级

if (HAL_CAN_Init(&hcan) != HAL_OK) {
    printf("CAN初始化失败!\n");
} else {
    printf("CAN初始化成功!\n");
}
