Qwen3-VL-2B 在 RK3576 上的部署实践：RKNN + RKLLM 全流程

本文记录一次完整、可复现的工程实践：

在 RK3576 平台上，将多模态大模型 Qwen3-VL-2B 拆分并部署到 NPU 上运行。

目标不是介绍工具功能，而是让读者：

按照本文步骤执行代码，最终在板端成功跑起多模态推理 Demo。

一、整体部署流程总览（先看全局）

在 RK 平台上，多模态模型无法以单一模型部署，必须拆分为两个子模型：

Vision Encoder → .rknn
LLM Decoder → .rkllm

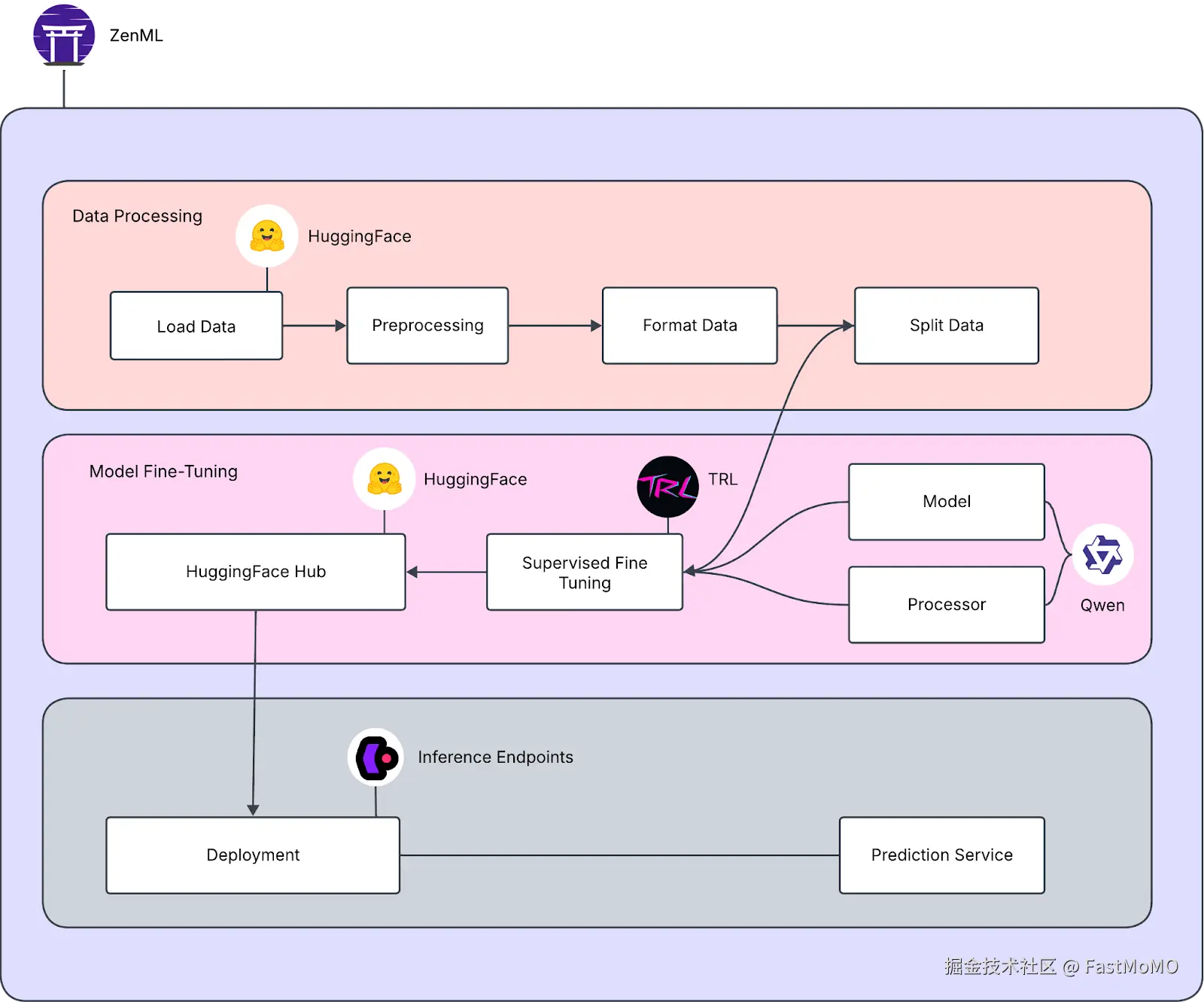

整体流程如下：

本文最终产物：

复制代码

qwen3-vl_vision_rk3576.rknn
qwen3-vl-2b-instruct_w8a8_rk3576.rkllm

二、环境准备（必须一致）

1️⃣ 主机环境（模型转换）

项目	版本
OS	Ubuntu 22.04 x86_64
Python	3.10
工具	Miniforge / Conda

2️⃣ 开发板环境

项目	说明
芯片	RK3576
系统	Linux
推理	NPU

三、模型准备

拉取 Qwen3-VL-2B 模型（HuggingFace / ModelScope 均可）：

bash 复制代码

git clone https://huggingface.co/Qwen/Qwen3-VL-2B-Instruct

假设模型路径为：

bash 复制代码

/workspace/Qwen3-VL-2B-Instruct

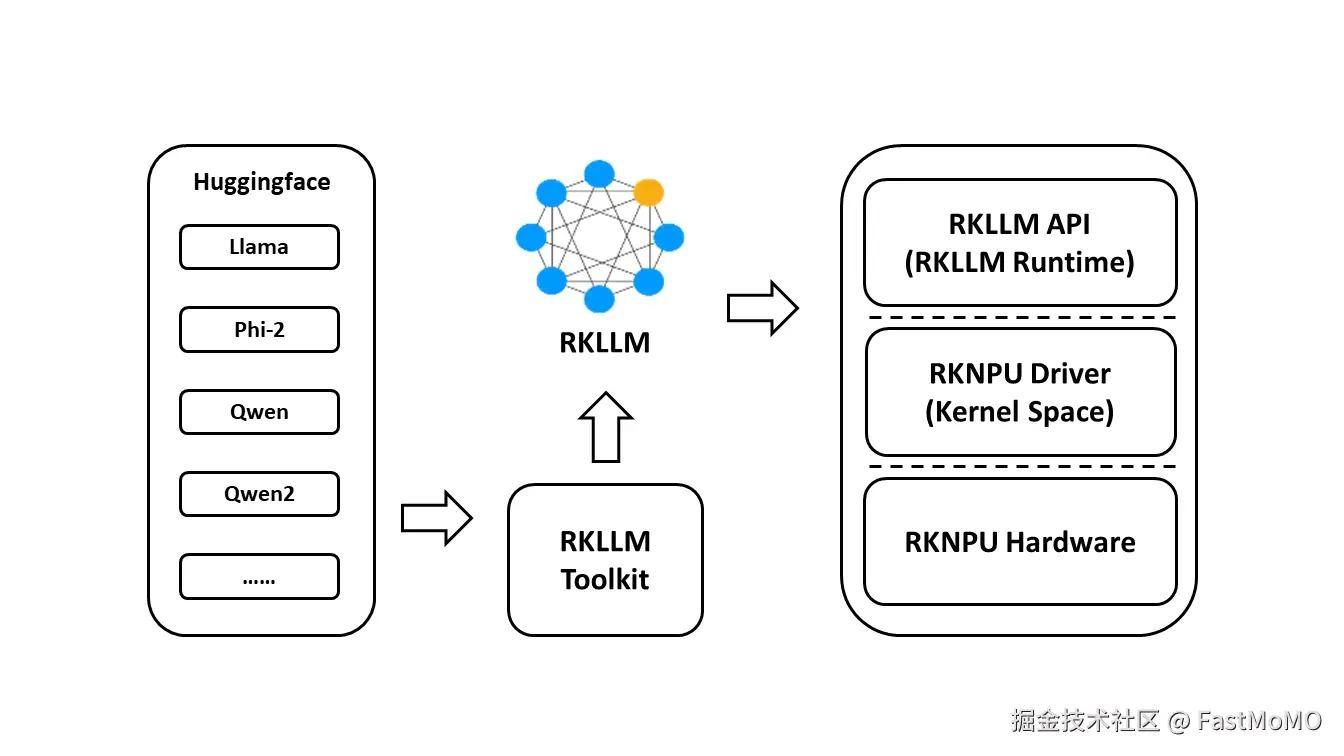

四、LLM 部分：RKLLM 转换与量化（核心）

4.1 加载模型

ini 复制代码

from rkllm.api import RKLLM

llm = RKLLM()

ret = llm.load_huggingface(
    model="/workspace/Qwen3-VL-2B-Instruct",
    device="cpu",
    dtype="float16",
)

if ret != 0:
    raise RuntimeError("load_huggingface failed")

说明：

使用 CPU 转换，避免显存不足
FP16 对 w8a8 量化足够

4.2 构建量化数据集（关键步骤）

多模态模型不能直接量化原始图像输入，需要先构造 inputs_embeds。

ini 复制代码

inputs_embeds = model.get_input_embeddings()(inputs["input_ids"])

image_mask = inputs["input_ids"] == model.config.image_token_id
image_embeds = model.visual(
    inputs["pixel_values"],
    grid_thw=inputs["image_grid_thw"]
)

inputs_embeds[image_mask] = image_embeds

将 inputs_embeds 保存为 numpy，用于量化校准：

javascript 复制代码

import numpy as np
np.save("inputs_embeds.npy", inputs_embeds.cpu().numpy())

最终生成 inputs.json，作为 RKLLM 的校准数据集。

4.3 构建并导出 RKLLM 模型

ini 复制代码

ret = llm.build(
    do_quantization=True,
    quantized_dtype="w8a8",
    quantized_algorithm="normal",
    target_platform="RK3576",
    num_npu_core=2,
    dataset="data/inputs.json"
)

if ret != 0:
    raise RuntimeError("build failed")

llm.export_rkllm(
    "qwen3-vl-2b-instruct_w8a8_rk3576.rkllm"
)

五、Vision 部分：ONNX → RKNN

5.1 导出 Vision ONNX

css 复制代码

python export_vision.py \
  --path /workspace/Qwen3-VL-2B-Instruct \
  --model_name qwen3-vl \
  --height 448 \
  --width 448

输出：

复制代码

qwen3-vl_vision.onnx

5.2 ONNX 转 RKNN

css 复制代码

python export_vision_rknn.py \
  --path qwen3-vl_vision.onnx \
  --target-platform rk3576 \
  --height 448 \
  --width 448

输出：

复制代码

qwen3-vl_vision_rk3576.rknn

六、板端部署与运行

6.1 拷贝文件到开发板

vbnet 复制代码

qwen3-vl_vision_rk3576.rknn
qwen3-vl-2b-instruct_w8a8_rk3576.rkllm
demo
lib/

6.2 设置运行环境

bash 复制代码

export LD_LIBRARY_PATH=./lib:$LD_LIBRARY_PATH

6.3 运行 Demo

bash 复制代码

./demo demo.jpg \
  qwen3-vl_vision_rk3576.rknn \
  qwen3-vl-2b-instruct_w8a8_rk3576.rkllm \
  256 2048 2 \
  "<|vision_start|>" "<|vision_end|>" "<|image_pad|>"

参数说明：

vision_start / vision_end：标识视觉 embedding 边界
image_pad：多图或补齐占位符

七、结果验证

运行成功后，终端会输出模型对图片内容的描述或回答。

至此，一个 完整的端侧多模态推理流程部署完成。

八、实践总结

RK 平台多模态模型必须拆分
RKLLM 的核心是量化与运行时管理
量化数据准备是成功关键
w8a8 是当前最稳妥的工程选择
